本文介绍了电力电子中的几种基本拓扑结构，包括BOOST、BUCK、Buck-Boost以及反激和正激拓扑，详细阐述了它们的工作原理，涉及开关管、续流二极管、电感和电容在不同阶段的能量转换和电压关系。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

目录

Buck-Boost 拓扑

反激拓扑结构

正激拓扑结构

S 为功率开关管，VD 为续流二极管，L、C 分别为滤波电感和电容

BOOST 拓扑

原理

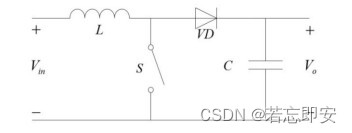

开关导通阶段，二极管VD关断，加在电感L两端的电压为Von=Vin，电感L的电流线性增大，电感L储存能量，输出电容C向负载提供能量；开关关断阶段，二极管VD导通，加在电感L两端的电压为Voff=Vo-Vin，电感L和输入电压源共同对输出端传递能量并对输出电容充电。

输入、输出电压的关系为 Vo=Vin/(1−D)

BUCK 拓扑

原理

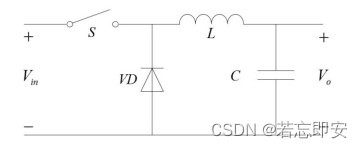

开关管 VS 开通时，能量一部分储存在电感L中，一部分供给输出；VS关断时，L通过二极管VD 为输出端提供能量。

变换器在稳态工作时，开关管S周期性的导通与关断，将能量从输入传到输出令开关周期为T，占空比为D，则可将一个周期分为两个阶段，开关管导通阶段，时间为DT：关断阶段，时间为（1-D）T。

开关导通阶段，二极管VD关断，加在电感L两端的电压为Voff=Vin-Vo，电感L的电流线性增大，输入端除了向输出端传递能量外，还有一部分能量储存在电感L中：开关关断阶段，二极管VD导通，加在电感L两端的电压为Voff=Vo，电感L的电流线性减小，储存在电感L中的能量通过二极管VD传递给输出端。

由电感的伏秒平衡原理可知

Von ⋅Ton =Voff ⋅Toff

即 (Vin−Vo)DT=Vo(1−D)T

输入、输出电压的关系 Vo=Vin⋅D

Buck-Boost 拓扑

原理

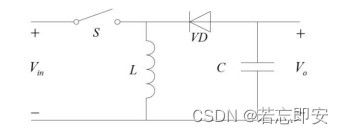

开关导通阶段，二极管VD关断，加在电感L两端的电压为Von=Vin，电感L的电流线性增大，电感L储存能量，输出电容C向负载提供能量：开关关断阶段，二极管VD导通，加在电感L两端的电压为Voff=Vo，电感L对输出端传递能量并对输出电容充电，电感电流线性减小。

$V_o=\frac{D}{1-D} V_{i n}$

反激拓扑结构

原理

开关管导通阶段，电源电压 Vin 加在变压器的原边绕组上，此时，副边绕组产生的感应电压使得二极管 VD 截止，负载需要的电流由输出滤波电容 C 提供。

开关管关断阶段，原边绕组断开，副边绕组的感应电压反向，使得二极管 VD 导通，副边电感通过输出端续流，一方面给输出电容 C 充电，另一方面给负载供电。

$\frac{V_o}{V_{i n}}=\frac{N_2}{N_1} \frac{D}{(1-D)}=\frac{1}{n} \frac{D}{(1-D)}$

正激拓扑结构

原理

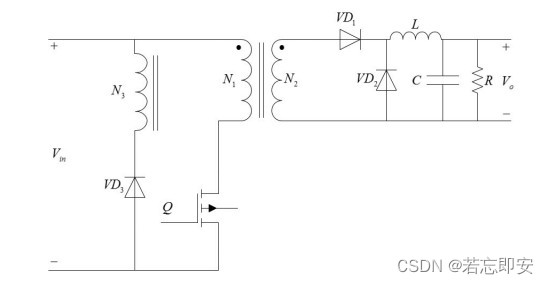

开关管 S 导通，二极管 VD1 导通，VD2、VD3关断。电源电压 Vin 加在变压器的原边绕组上，副边产生的感应电压为 (N2/ N1)*Vin

开关管 S 关断，二极管 VD1 关断，VD2、VD3 导通。励磁能量通过复位绕组返回输入端，磁复位过程中，复位绕组两端电压为 Vin ，则原边绕组两端的电压为 (N3/ N1)*Vin

$V_o=\frac{N_2}{N_1} \cdot V_{\text {in }} \cdot D$
