电阻分类，选型注意事项

了解电阻之前，我们带着问题去阅读手册，相信会有不一样的收获。

1.常用的电阻厂家有哪些？

VISHAY  威世（美国）

KOA兴亚，Kyocera京瓷，muRata村田，Panasonic松下（日本）

YAGEO国巨，RALEC旺诠，UniOhm厚声，FH风华，振华云科（国内）

2.常见的电阻封装有哪些？

3.标识103是多大的电阻？

4.0603封装的电阻功率是多少？

5.0805封装的电阻尺寸是什么含义？

我们以“YAGEO”（国巨）厚膜电阻系列的手册为例，了解电阻的相关参数

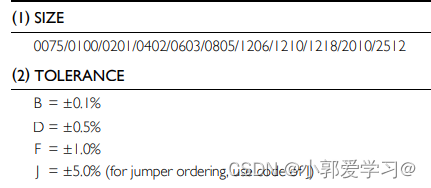

电阻的封装以及精度

  通过手册我们可以知道该厚膜电阻包括常见的封装如0603，0805，1206等；

  电阻封装如0603指的是0.06英寸*0.03英寸，其他封装以此类推，1英寸等于25.4毫米。

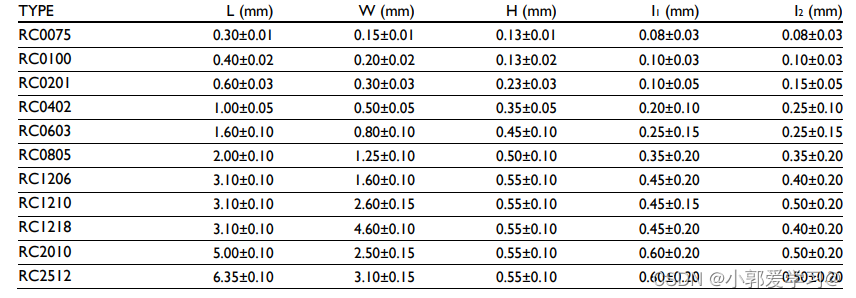

  下面表格是常见封装对应的规格尺寸：

该系列厚膜电阻精度有1%，5%等常用精度；该精度已经可以满足一般工程应用，0.1%，0.5%常用做取样电阻等对精度要求比较高的场合，厚膜电阻是比较常用的电阻。

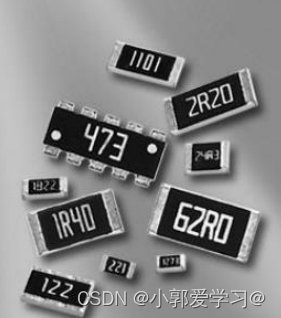

电阻值的标识

   E24/E96系列的电阻的标识方法通常包括：“常规3 位数标注法”、 “常规4 位数标注法”、“3 位数乘数代码标注法、 “R 表示小数点位置”、“m 表示毫欧小数点位置 ”。

 其中0201,0402 由于面积太小，通常上面都不印字。

（1）三位/四位数字表示法，适用于E24/E96系列

      使用三位数字表示，前两位是电阻的有效数字，最后一位是10的倍数，例如103，表示为10 * 10^3 = 10K。对于小于10欧姆的电阻使用R代表小数点，使用m代表毫欧小数点，例如5R1 = 5.1欧姆，5m1 = 5.1毫欧。

      使用四位数字表示，前三位是电阻的有效数字，最后一位是10的倍数，例如1003，表示为100 * 10^3 = 100K。对于小于10欧姆的电阻和三位标注法基本一致，只是多了个数字，例如4R70 = 4.70欧，4m70 = 4.70毫欧。

（2）E96另外一种标识法，该方法常用于高精度电阻标识

　　由于元器件封装尺寸减小，需要一种更紧凑的表示方法，这种表示法只针对E96，此种表示方法只适用于1%精度(现在E96也有0.5%精度)。使用三个字符表示，前两个字符代表电阻值的三位有效数字，可以通过表格查找，最后字符表示乘数，也可以通过查表获得。

　　例子：

       18C= 150 x 100= 15000 Ω ±1%

　　01B = 100 x 10= 1000 Ω ±1%

       92Z = 887 x 0.001 = 0.887 Ω ±1%

适用于E24/E96系列是一种规格表述，详情大家可以参考这篇博文

https://blog.csdn.net/hgzty/article/details/6549305

所以选型的时候尽量不要随意选择电阻阻值，特殊阻值的电阻成本高且不好找，应选取常见标准电阻，例如：E24系列的47，可以有4.7R，47R，470R，4700R.....等规格电阻。

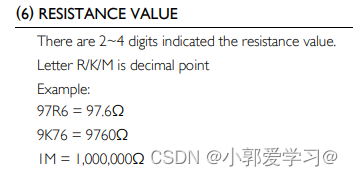

（3）电阻手册中电阻值的标识

电阻的电气特性

仍以“YAGEO”厚膜电阻为例

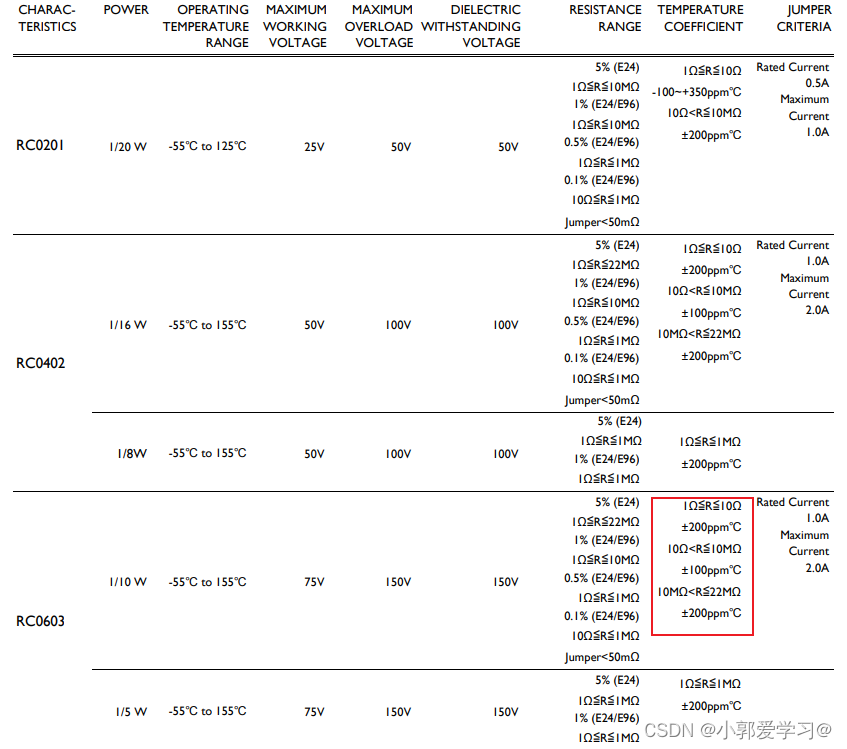

     以0603封装的电阻查看电气特性，0603封装常见的功率是1/10W，但可以看到厂商也能提供1/5W的电阻，为我们器件选型多了一种选择；还有电阻的最大工作电压和最大过载电压以及额定电流等极限参数。

   在电阻选型的时候，不要被最大工作电压所误导，一般手册上都会为不同封装的电阻指定一个最大工作电压，这个最大电压是在不超过额定功率的前提下才算数，选型时候要留有相当的裕量，不要被手册误导。

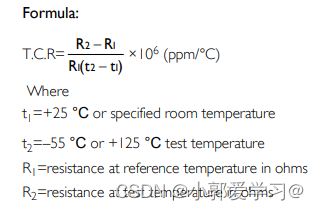

    其中还有一项参数是温度系数，可以反应外界温度变化时电阻的稳定性，该厚膜电阻不同阻值温度系数也不相同。温度稳定性的表征为TCR（Temperature Coefficient of Resistance），表示在温度变化下，电阻的稳定性，计算公式如下，单位是：ppm℃ 即，百万分之一

    参数t1表示所处的环境温度，t2表示测试温度，R1表示电阻的标称值，R2表示温度变化，电阻所呈现的阻值。通过公式可以知道，TCR越小说明电阻受温度变化的影响比较小，电阻比较稳定。

　　例如，+100ppm/℃，正号表示电阻阻值随温度增大而增大，负号表示随温度增大而减小。这里+100ppm/℃表示温度每升高1℃，电阻增加100/1000000 = 0.01%，电阻选型的时候也要考虑器件所处的工作环境，即根据自己的需求选择合适电阻。

电阻工作环境和功能说明

     通过手册可以看到常见封装的电阻功率，一般来讲，封装越大，额定功率也会越高；

    外界环境改变，电阻的额定功率也会发生改变，不同封装形式的电阻随温度变化情况也不尽相同，通过图10-1，10-2可以看出变化情况。电阻选型的时候，产品所处的工作环境是我们需要特别注意的地方。

额定工作电压可以通过欧姆定律换算得出理论值。其中：P：电阻额定功率；R：电阻阻值；U：直流电压或者交流有效值电压。

看到此处，相信已经可以对开头提出的几个问题作出回答了。

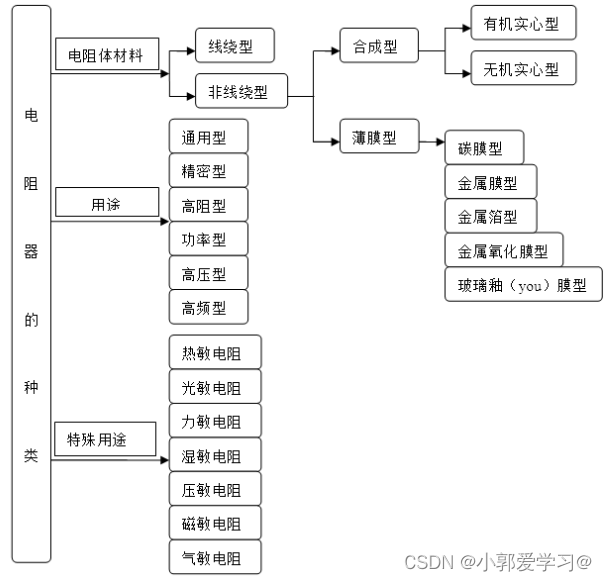

电阻器的分类

1.碳膜电阻

碳膜电阻：碳沉积在瓷棒上，形成结晶碳膜。改变碳膜厚度和用刻槽的方法变更碳膜的长度，得到不同的阻值。碳膜电阻成本较低，电性能和稳定性较差，一般不适于作通用电阻器。

碳膜电阻器的典型用途是在高阻（碳膜沉积较多，电阻值就比较大），高压和高温应用中。例如高压电源，雷达，X射线和激光。

 碳膜电阻的精度较低，做到±5%， ±2% 。碳膜电阻属负温度系数电阻，即温度升高时其电阻值朝减小的方向变化。

 碳膜电阻器曾经是电子、电器产品使用量最大的电阻，价格最便宜。

2.厚膜电阻和薄膜电阻

将金属粉和玻璃铀粉混合，采用丝网印刷法印在基板上。具有耐潮湿，高温，温度系数小等诸多优点，主要应用于厚膜电阻。贴片电阻（片式电阻）是金属玻璃铀电阻的一种形式，它的电阻体是高可靠的钌系列玻璃铀材料经过高温烧结而成，特点是体积小，精度高，稳定性和高频性能好，适用于高精密电子产品中。

厚膜电阻与薄膜电阻的区别并不是在膜的的厚度上，两种电阻封装形式，外观难以进行区分，两者的主要区别在于制造工艺和性能上面的差异。

制造工艺的区别：厚膜电阻采用丝网印刷工艺，薄膜电阻采用的是真空蒸发、磁控溅射等工艺方法。厚膜电阻和薄膜电阻在材料和工艺上的区别直接导致了两种电阻在性能上的差异。

厚膜电阻一般精度较差，10%，5%，1%是常见精度，而薄膜电阻则可以做到0.01%万分之一精度，0.1%千分之一精度等。

同时厚膜电阻的温度系数上很难控制，一般较大，同样的，薄膜电阻则可以做到非常低的温度系数，这样电阻阻值随温度变化非常小，阻值稳定可靠。所以薄膜电阻常用于各类仪器仪表，医疗器械，电源，电力设备，电子数码产品等。

3.金属膜电阻

真空中加热合金使其蒸发，使瓷棒表面形成一层导电金属膜。刻槽和改变金属膜厚度可以控制阻值。这种电阻和碳膜电阻相比，体积小，噪声低，稳定性好，但成本较高。

电阻有三种基本类型：金属膜电阻、薄膜贴片电阻及厚膜贴片电阻，这三种电阻都有贴片形式，也是比较常用的三类电阻，而且这三种电阻表面上看起来很相似，并且可能具有类似的采购规格。

三种常用贴片电阻差异对比

以“YAGEO”半导体厂商生产的三种不同种类的贴片电阻的数据手册进行对比

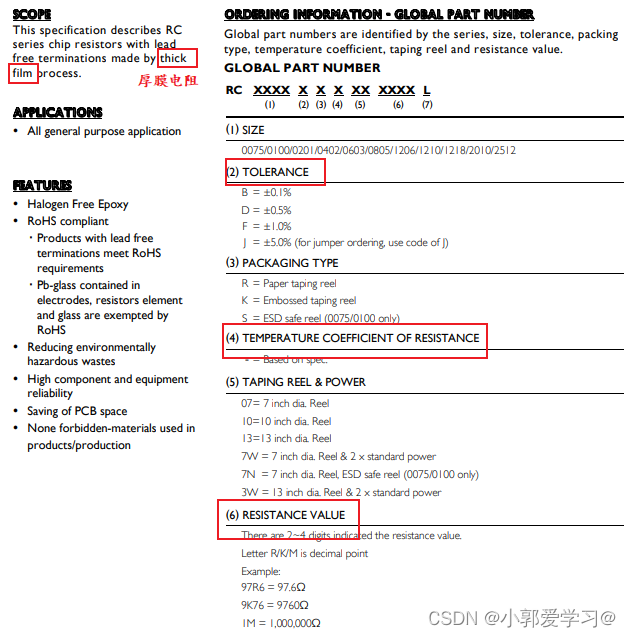

厚膜电阻

薄膜电阻

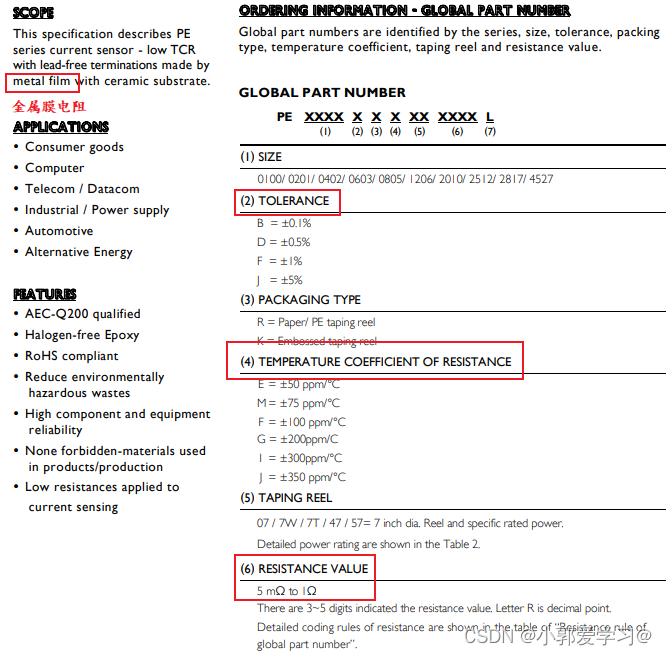

金属膜电阻

对比三种电阻的精度可以看到薄膜电阻的精度最高，厚膜电阻与金属膜电阻的精度大致相当，所以薄膜电阻用于高精度音频、医疗或测试设备等应用；

对比三种电阻的温度系数可知薄膜电阻的温度系数最低，金属膜电阻次之，厚膜电阻随不同阻值视情况而定，但温度系数相较于前两种电阻仍是比较差；

对比三种电阻的阻值范围可以看到厚膜电阻与薄膜电阻提供的阻值可供选择的比较多，金属膜电阻的阻值毫欧级别。

薄膜电阻与厚膜电阻相比，具有较低的阻值变化 (精度0.1%-2%)、较低的温度系数并且噪声较小，但是更贵。

厚膜电阻是最常见的电阻类型，大多数应用都需要应用到。厚膜电阻具有变化大 (精度1%-5%)、更高的温度系数，并且比薄膜电阻噪音更大。如果没有特定的性能要求，厚膜电阻通常是首选。

这三种电阻的制造方式均不同。本身固有的设计将极大影响电气性能，因此在安装后，这三种电阻的行为均不相同。

当外部及内部温度改变时，这些差异会变得非常明显且至关重要。此外，长期稳定性、湿度及其它环境条件的影响会随时间推移而产生额外影响。这一点应加以考虑。一些所谓的高精度电阻在用于电路后结果却达不到人们可能期望的精度。要生产具有高精度及高稳定性的电阻，重要的是能够控制温度及环境条件对电阻器件的影响。

其他相关参数大家可以查阅电阻手册进行对比
