Q：本期我们介绍有限状态机的应用之一：摩尔状态机“1101”序列检测器。

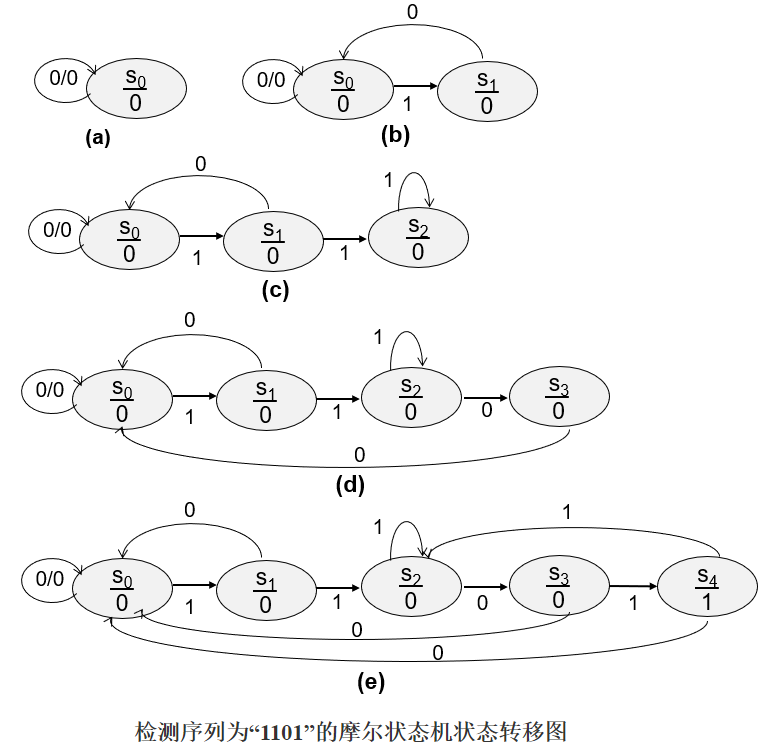

A：当检测到序列1101时，状态机输出为1。定义s_0为初始状态（即没有检测到1输入的状态），摩尔状态机的输出仅取决于现态，将每个状态对应的输出写在各个圆圈内状态名之下。

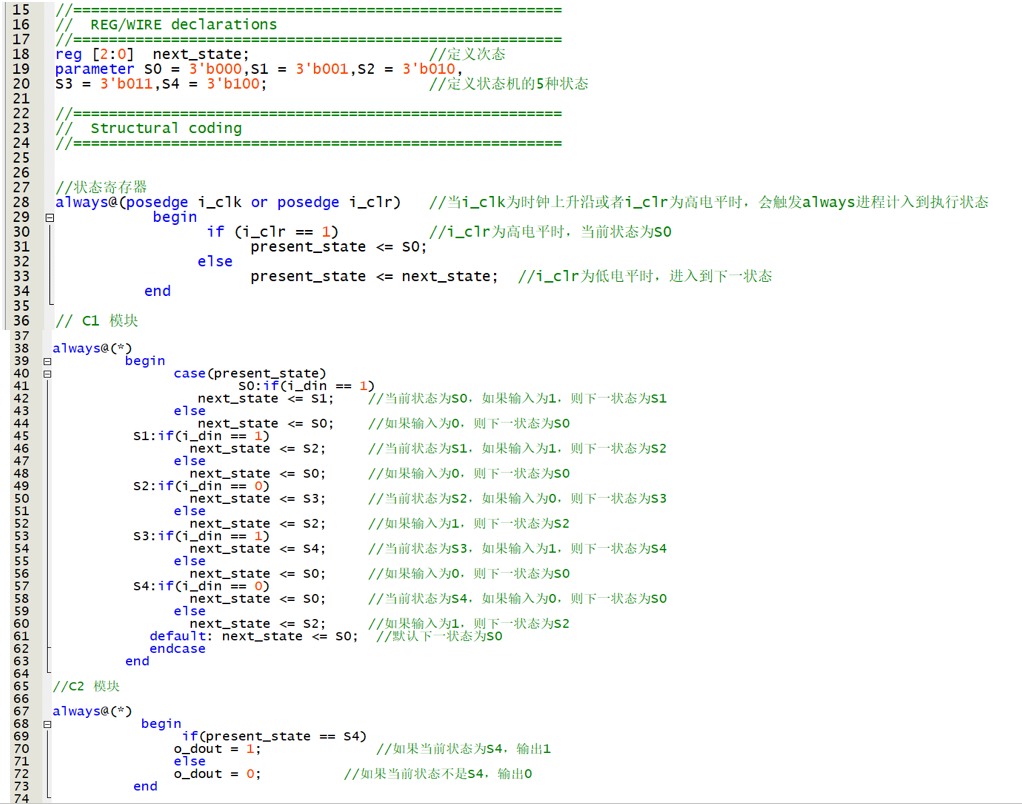

我们用三过程描述方法和独热编码设计实现摩尔状态机1101序列检测器，部分代码为：

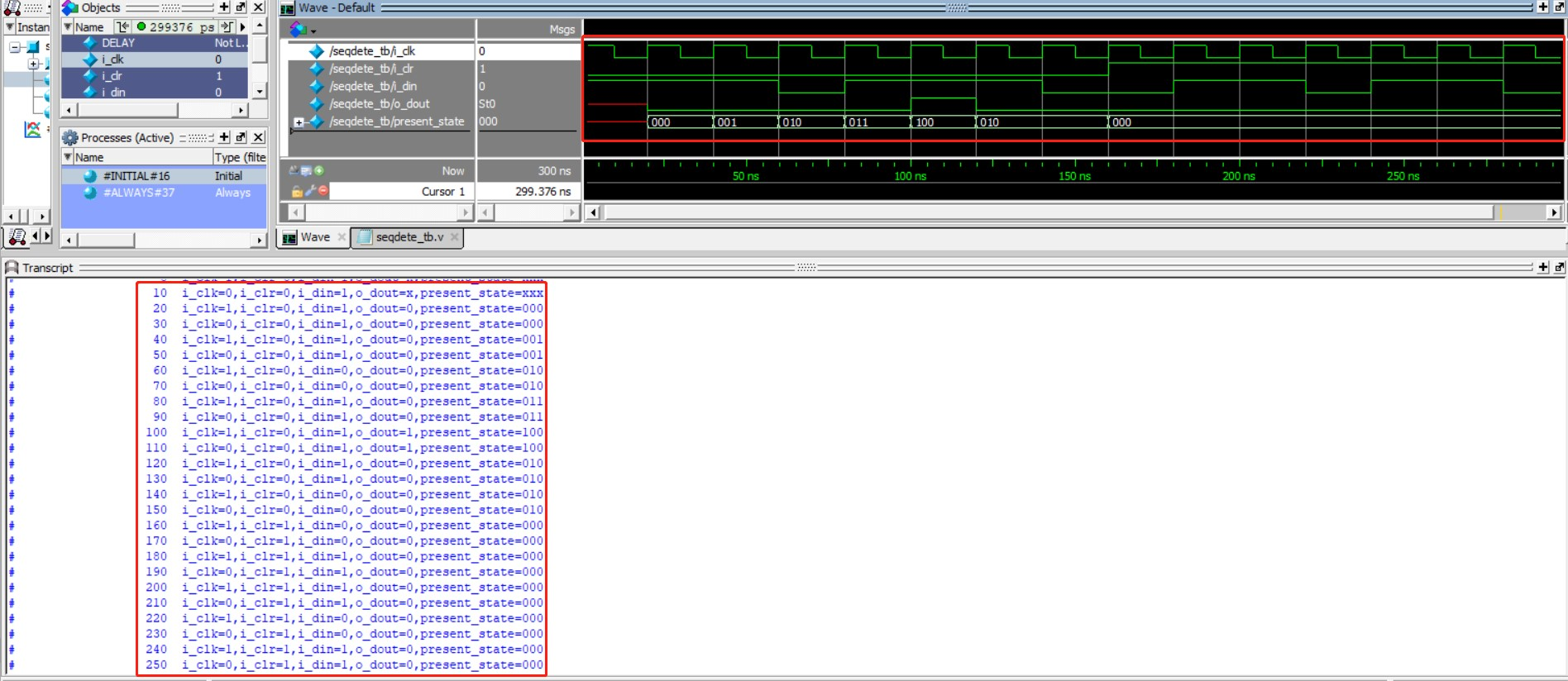

调用ModelSim工具对摩尔状态机1101序列检测器进行仿真的结果：
第40篇：有限状态机＜三＞
