Q：本期我们介绍有限状态机的应用之二：米里状态机“1101”序列检测器。

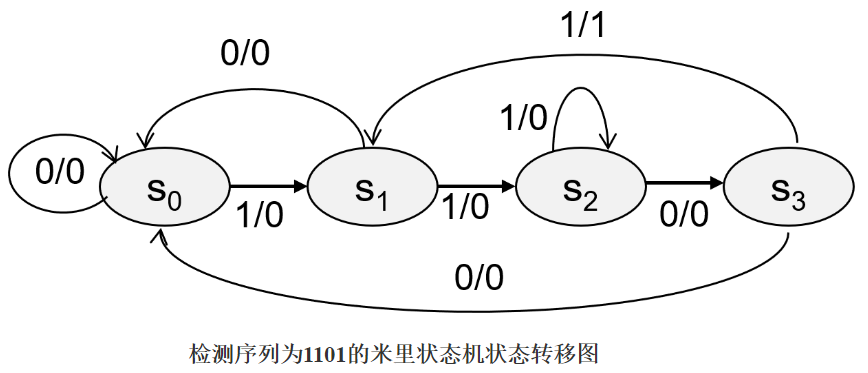

A：摩尔状态机1101序列检测器有5个状态，而米里状态机只有4个状态。当状态为s_3且输入为1时，状态机输出1。这里输出与输入一起被标志在状态转移箭头上。

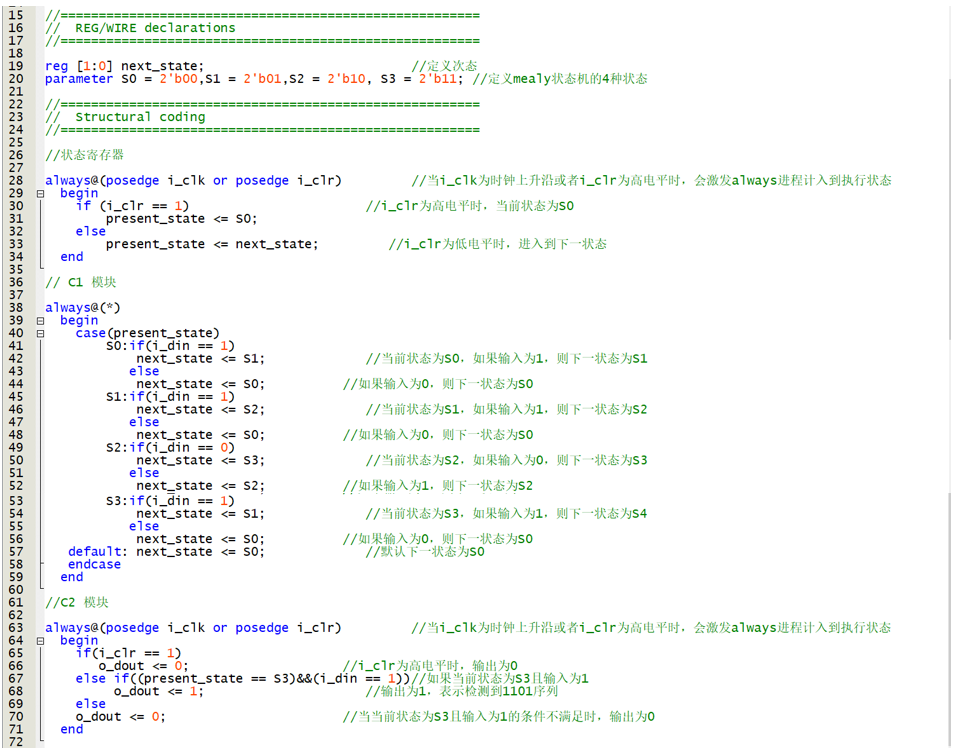

同样用三过程描述方法和独热编码设计实现米里状态机1101序列检测器，部分代码为：

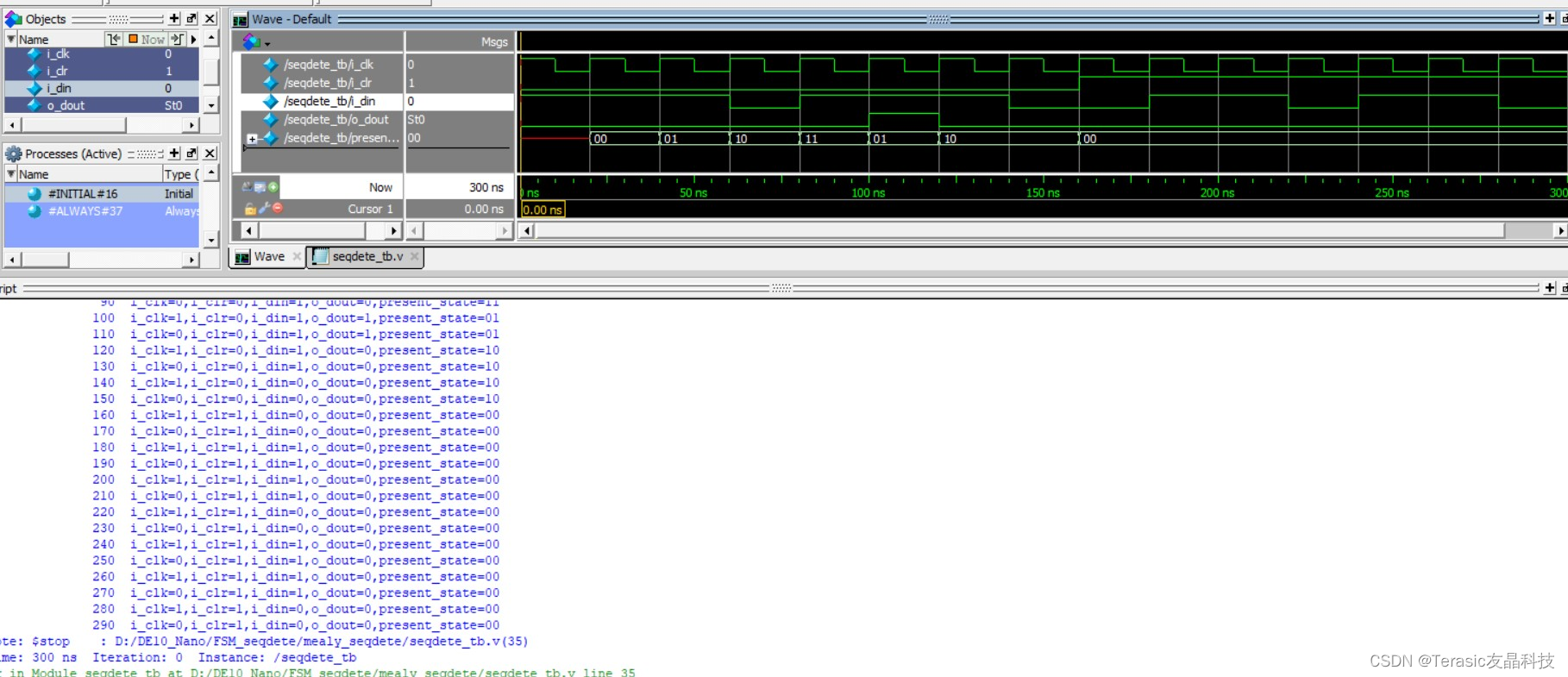

调用ModelSim工具对米里状态机1101序列检测器进行仿真的结果：
第41篇：有限状态机＜四＞
