2.4 旋转曲面 (1)

旋转曲面的定义
空间一条曲线绕一直线旋转一周得到的曲面称为旋转曲面在这里插入图片描述

(1) 坐标平面上一条曲线绕坐标轴旋转一周得到的旋转曲面。
(i) yOz坐标面上的曲线 z=f(y) (a≤y≤b)绕 z 轴旋转一周得到的旋转曲面的方程是:在这里插入图片描述
其参数方程是在这里插入图片描述
用这个参数方程绘图比较方便。
其作图基本格式为:

plot3d([u* cos(t), u* sin(t), f(u)], u=a…b, t=0…2*Pi);在这里插入图片描述

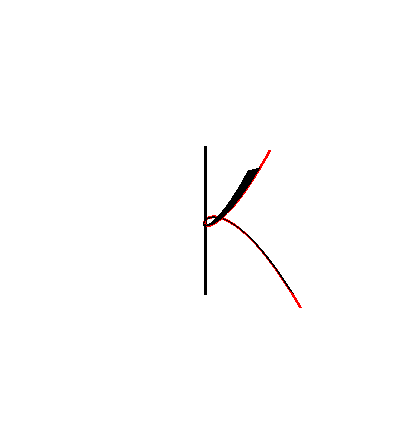

例 2.4.1 作出yOz坐标面上的以下抛物线绕 z 轴旋转一周得到的旋转曲面的图形。在这里插入图片描述
旋转曲面的一般方程为在这里插入图片描述

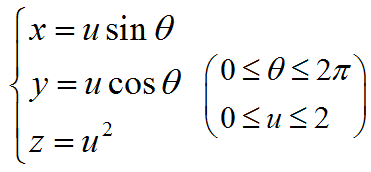

参数方程为:在这里插入图片描述
输入以下命令:

f:=u->u^2:
plot3d([u * sin(theta),u * cos(theta),f(u)],u=0…2, theta=0…2 * Pi,scaling=constrained, style=patch, axes=normal, lightmodel=light2,
orientation=
