PCI Express学习篇---物理层电气特性(二)Transmitter and Receiver Specificaton

声明：此文章为原创，转载请注明 转自https://blog.csdn.net/weixin_48180416/article/details/115979933

此篇为介绍Base Spec中的Transmitter和Receiver电气特性的标准。

---

Transmitter Specification在Base Spec中有两个表格：Data Rate Dependent Parameters和Data Rate Independent Tx Parameters。

以下为Data Rate Dependent Parameters电压相关参数

---

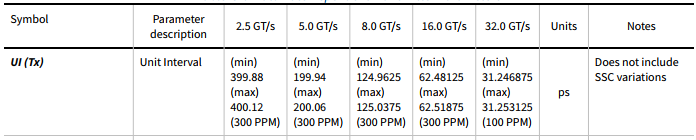

不同速率UI不同，1PPM=(1/10^6)*UI, 300PPM=(300/10^6)*UI

定义了Tx PLL（Rx PLL） bandwidth和peaking，是为了控制refclk的jitter传播到发送的数据（或CDR）

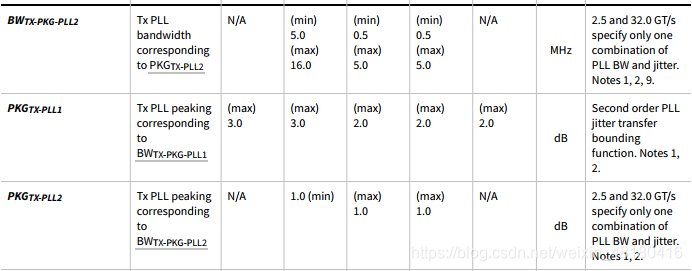

BWtx-pkg-pll1对应的是PKGtx-pll1, BWtx-pkg-pll2对应的是PKGtx-pll2,  可以在lower peaking和lower bandwidth之间权衡，2.5GT/s只有一种。

PKG未给出最小值的时候，non-zero lower limit是0.01dB,比如5GT/s PKGtx-pll1为0.01~3dB

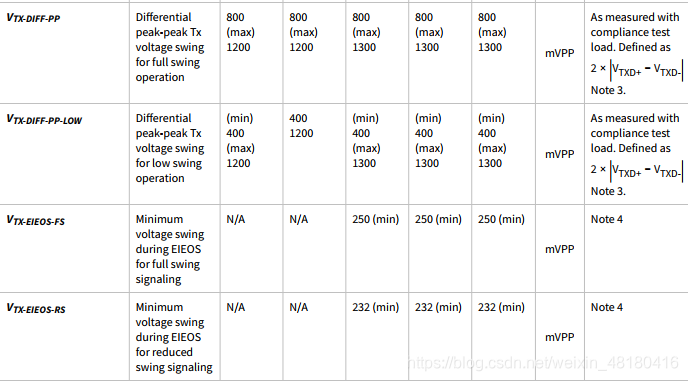

规定正常工作模式下Full Swing differential peak-to-peak 800-1200(GEN3及以上是1300) mVPP

规定正常工作模式下Reduced Swing differential peak-to-peak 400-1200
