深度拆解宇树科技Go2机器狗：模块化设计与运动控制的黑科技揭秘

最新推荐文章于 2025-04-19 22:11:32 发布
最新推荐文章于 2025-04-19 22:11:32 发布
阅读量1.6k 收藏 33
点赞数 12
分类专栏： 人工智能 文章标签： 人工智能 科技 物联网 机器学习 机器人 计算机视觉 神经网络
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_48639457/article/details/147036681
版权

目录

一、四足机器人行业现状与宇树科技定位

主要四足机器人产品对比

二、Go2机器狗拆解全记录

1. 安全拆解第一步：电池系统分析

2. 核心控制系统揭秘

3. 感知系统的创新设计

三、运动控制系统的工程奥秘

倒立行走的实现原理

四、可维修性评估与改进建议

五、消费级机器人的未来展望

一、四足机器人行业现状与宇树科技定位

近年来，四足机器人市场呈现爆发式增长，根据MarketsandMarkets最新报告显示，2023年全球四足机器人市场规模已达12.4亿美元，预计到2028年将增长至36.8亿美元，年复合增长率高达24.3%。在这一领域中，中国厂商宇树科技(Unitree)凭借其创新的产品设计和亲民的价格策略，已经成为消费级市场的领军企业。

主要四足机器人产品对比

型号定位最大负载续航时间关节自由度价格区间
Unitree Go2消费级5kg1-2小时12个¥9,999起
Boston Dynamics Spot工业级14kg90分钟12个$74,500起
ANYmal C科研级10kg2小时12个€150,000起
DeepRobotics X20安防级20kg3小时12个¥200,000起

宇树科技产品线覆盖了从消费级到工业级的多个细分市场：

  • ​​Go系列​​：面向普通消费者的入门产品
  • ​​A系列​​：针对科研机构和高校的研发平台
  • ​​B系列​​：工业级应用，如巡检、安防等场景

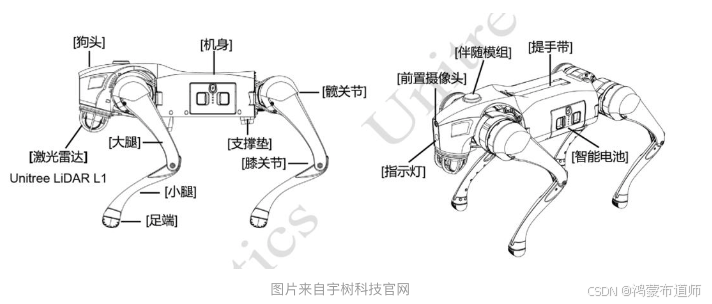

二、Go2机器狗拆解全记录

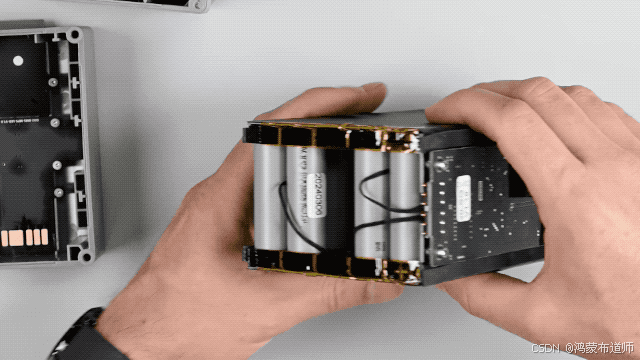

1. 安全拆解第一步：电池系统分析

拆解从电池组开始，这是所有电子设备维修的标准流程。Go2的电池仓位于机器狗侧腰处，采用梅花(Torx)螺丝固定，需要专用工具才能打开。

​​电池组技术参数：​​

  • 电芯类型：18650锂离子电池
  • 电芯数量：32节
  • 标准容量：8000mAh
  • 可选大容量：15000mAh
  • 电压设计：14.8V(4S8P)

电池管理系统(BMS)位于电池组后部，通过Pogo Pin连接外部的电量指示灯。这种设计既保证了连接的可靠性，又便于快速更换电池。值得注意的是，BMS芯片上的型号标识被激光蚀刻去除，这可能是出于知识产权保护的考虑。

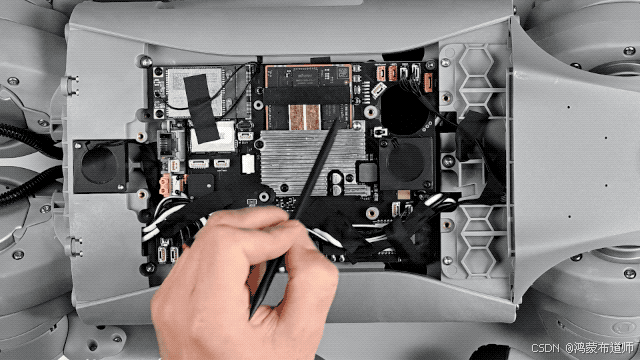

2. 核心控制系统揭秘

移除顶盖后，机器狗的"大脑"部分一览无余：

​​主控系统组成：​​

  • 处理器：疑似NVIDIA Jetson系列(基于散热设计推测)
  • 无线通信：集成Wi-Fi/蓝牙模块
  • 扩展接口：预留多个风扇接口和调试端口
  • 电源管理：采用XT30高电流连接器

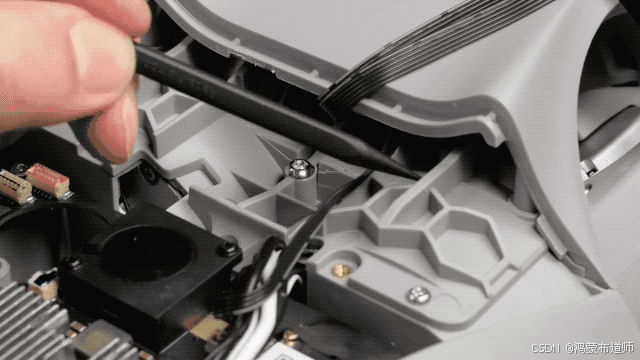

特别值得关注的是主板上密集的布基胶带应用，这种看似"低端"的材料实际上在抗振动和防松脱方面表现出色。在动态运动中，它能有效固定线缆，防止连接器因频繁震动而松动。

3. 感知系统的创新设计

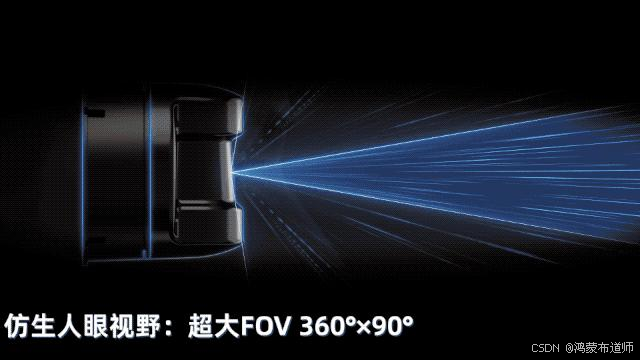

Go2的环境感知核心是Unitree自主研发的4D LiDAR-L1激光雷达，其技术特点包括：

​​激光雷达性能指标：​​

参数数值
测距范围0.05m-30m(90%反射率)
采样频率21600次/秒
视场角(FOV)水平360°/垂直90°
工作温度-10℃至60℃
重量约200g

激光雷达的保护笼采用厚实焊接钢材制成，这种"牺牲性"设计能在撞击时优先保护内部昂贵的传感器。据估算，仅这颗LiDAR的成本就占整机售价的15-20%。

注：关于"4D"定义的争议：宇树将灰度信息作为第四维度，与传统的时间维度定义有所不同，这确实存在一定的营销成分。

三、运动控制系统的工程奥秘

Go2的灵活运动能力源自其精密的关节电机设计。整机共配置12个高精度伺服电机，分布如下：

​​腿部关节配置：​​

  • 髋关节：2个自由度(俯仰/横滚)
  • 膝关节：1个自由度
  • 踝关节：1个自由度

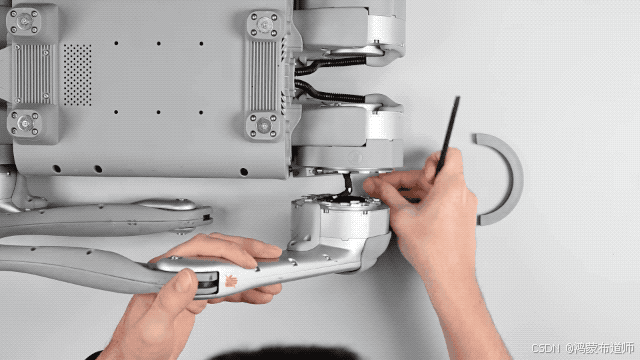

拆解发现，电机组采用了创新的"机械保险"设计：

  1. 关键受力部位使用CNC加工金属件
  2. 非关键连接点采用工程塑料
  3. 预设薄弱环节作为"机械保险丝"

这种设计理念类似于汽车碰撞吸能区，当受到超出设计范围的冲击时，塑料连接件会优先断裂，从而保护更昂贵的核心部件。维修时只需更换低成本塑料件，大幅降低了维护成本。

倒立行走的实现原理

通过CT扫描和物理拆解，我们还原了Go2实现高难度动作的技术路径：

  1. ​​动力系统​​：高扭矩密度电机配合精密减速器
  2. ​​控制算法​​：基于MPC(模型预测控制)的实时步态调整
  3. ​​传感器融合​​：IMU+激光雷达+关节编码器多数据融合
  4. ​​机械设计​​：低重心分布与高刚度腿部结构

​​关键技术创新点：​​

  • 采用互锁齿轮机制提高传动效率
  • 电容阵列就近布置降低线路阻抗
  • 模块化关节设计便于维护更换

四、可维修性评估与改进建议

基于iFixit标准的可维修性评分(10分制)：

评估项目得分评价
拆解难度7需要专用工具但流程清晰
模块化程度8主要功能模块独立可更换
维修文档5官方提供有限技术资料
备件可获得性6核心部件需官方渠道
设计寿命7关键部件考虑磨损更换

​​优势：​​

  1. 连接器普遍采用防呆设计
  2. 主要功能区域物理隔离
  3. 易损件(如足端)可单独更换
  4. 预留Pro版升级空间

​​待改进：​​

  1. 激光雷达埋藏过深，更换繁琐
  2. 颈部结构强度不足
  3. 部分接插件可靠性有待验证
  4. 散热系统存在灰尘积聚风险

五、消费级机器人的未来展望

Go2作为万元级消费产品，其设计取舍反映了当前技术条件下的工程智慧：

  1. ​​成本控制​​：在关键性能不妥协的前提下，通过材料选择和制造工艺优化降低成本
  2. ​​可靠性设计​​：用"土办法"解决实际问题，如布基胶带固定线缆
  3. ​​用户体验​​：平衡专业功能与易用性，降低使用门槛

​​行业发展趋势预测：​​

  • 2024-2026年消费级市场将出现更多<10,000元产品
  • AI赋能将大幅提升自主决策能力
  • 能源密度提升有望解决续航瓶颈
  • 模块化设计成为行业标准

对于科技爱好者而言，Go2提供了一个难得的实践平台。它不仅是一件"酷玩具"，更是了解先进机器人技术的窗口。随着开源生态的完善和第三方开发工具的丰富，这类产品的可玩性和实用性还将持续提升。

"消费级机器人正在重复PC行业的发展路径——从专业工具到大众消费品，价格下降和功能增强的螺旋上升将重塑整个产业。" —— 机器人领域专家评论

​​延伸阅读推荐：​​

  • 《四足机器人运动控制算法详解》
  • [宇树科技官方开发者文档]
  • 《机器人感知系统设计指南》
  • 最新IEEE机器人与自动化论文精选
