模电学习笔记（3）

• 等效电路法

     ①建模（宏模型）：利用输入和输出特性，来建立等效模型；

     ②直流模型 + 低频小信号模型：

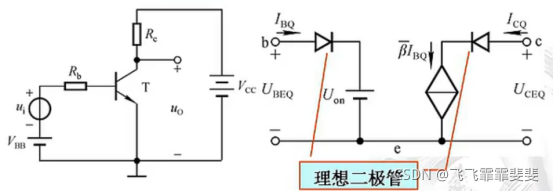

1. 直流模型：适用于Q点分析（静态分析）

（引用）



           (1) 实际上将UBEQ认为是恒定的，即0.7V（Si管的结电压）；

           (2)输出回路等效为电流控制的电流源

       2.交流模型：交流小信号模型（动态分析）

 （引用）

  1）在交流电路中可将晶体管看成一个二端口网络，输入回路、输出回路各为一个端口；

       2）Ube=f(IB,uCE)，Ic=f(iB，uCE)（为什么输入主要研究电压，而输出则主要研究电流呢？）在低频、小信号作用下的关系式：



         3）h11表示BE间的动态电阻，很重要；h12表示内反馈系数，比较微弱，在Uce很大情况下可以忽略；和h21电流放大系数，很重要；h22表示放大区间与x轴的平行程度，理想状态下h22=0，在放大区比较微弱；

          4）Rbb’：基区体电阻，

          5）Rb’e’：发射结电阻，

          6）Ic：可以由PN结的电流方程得到；

          7）Re’：发射区体电阻，可以忽略

          8）Rbe：在输入特性曲线上，Q点越高，Rbe越小，即IEQ越大，则Rbe越小；和β也有关系，随着β增大而增大；

（引用）

• 放大电路里的动态分析

（引用）

①放大电路的交流等效模型：先进行交流通路等效，即将电源看成是导线，电容看成是导线；然后再将三极管用交流小信号模型等效

②如果Ui是正的，则U0是负的，即输入和输出方向，和之前的画图模型是一致的；

③等效电路的输入电阻是Rbe+Rb，输出电阻为Rc，即从输出两端看，电阻就为Rc；

 （引用）

④针对三极管的电压放大倍数，输入电阻，输出电阻三者之间是有联系了，但是通过合适的耦合电路，是可以消掉某个参数，比如阻容耦合共射放大电路；

⑤在分析或者实验过程中，一定要分析静态工作点，找到一个合适的Q点，再进行动态分析；

⑥在共射极放大电路中，输入一定没有Rs，输出一定为RL；

⑦在增大放大倍数的过程中，一定要注意静态工作点是否还是一直处于放大期间；

• 静态工作点的稳定

      1.1 温度对静态工作点的影响

            ①由二极管的知识可以知道，当温度升高时，反向饱和电流会增大，开启电压会减小，所以反映到三极管上，就是在输出特性上，相同的Ib下，Ic的最大值会变大；（这里面也表明了三极管的输入特性实质上是二极管的正向电流特性，输出特性就是二极管的反向电流特性）；

       1.2 静态工作点稳定的典型电路

             ①针对这一分析主要是分析静态工作特点，也就是分析直流通路的特点；

             ②下图所示，Ce为旁路电路，比耦合电容还要大；

             ③第三幅图为前面个电路的直流通路；当I1>>IBQ时，则UBQ只与Rb1和Rb2有关系，因此和温度没关系；同时IEQ = （UBQ - UBEQ） / Re，所以温度升高时输出特性曲线（Ic-Uce）上移，所以Ic升高，则IE（IC+Ib（不变））升高，则UE升高，则UBE减小，则Ib减小，导致Ic减小，即发生了负反馈；

             ④反馈是指输出影响输入，反馈的结果使输出量减小就是负反馈；Re就是将输出转化为电压，使输出变化，最后导致输出变化，因此Re称为负反馈电阻，值越大，Q点越稳定；但是过大会导致信号超出放大区；

 （引用）

               ⑤Q点分析：用戴维南定理经行等效（分压式电流负反馈工作点稳定电路）

               ⑥Ub能否直接等于VBB，则可以依据 Rb1//Rb2<<（1+β）Re ，即Rb是否远远小于Re和Rbe来判断

      （引用）

               ⑦动态分析：下图所示为交流通路的等效图。在无旁路电容时，温度稳定性更强，但是放大倍数会下降；如果想兼容，则将Re电阻拆成两个部分，一部分被旁路掉，一部分保留；

 （引用）

      1.3 稳定静态工作点的方法

           ①引入直流负反馈，如上图中的Re；

           ②温度补偿，利用温敏元件；

• 晶体管的三种接法

           不论是什么放大电路，都要满足三极管的放大条件，即集电结反偏，发射结正偏；然后需要有合适的负载

           1.1 基本共集电极放大电路

（引用）

                  ①直流通路中，输入输出回路的公共端是集电极；所以是共集电极；

                  ②上图中间为交流通路，右边为交流等效电路，中间如何等效为右边呢？ ；

                 ③不论是在哪种接法，输入回路始终是发射极+基极构成的回路；输出回路始终是发射极+集电极构成的回路；

                 ④在共集电极电路中，输出电压，仅仅是Re上的电压，即VEE，因此被称为射极输出电路，因此电压放大倍数必然小于1，因此必然不是电压放大；只能放大电流，因为Ie=（1+B）Ib；

                  ⑤由于输入变化，直接影响输出变化，因此共集电极电路又称为射极跟随器；

                  ⑥从基极看输入电阻，增大了1+B倍，因此输入电阻大；从射极看输出电阻，输出电阻减小了1+B倍，因此输出电阻小；

                   ⑦应用：1）作为缓冲，减小两个电路之间的相互影响

                                  2）带负载能力强，因为输出电阻小；

             1.2 基本共基极放大电路

     （引用）

                  ①小信号三极管等效模型中的等效受控电流源什么时候改怎么连？直接将三极管等效的小信号模型的三个触点接到电路中就行；

                  ②输入电阻小，频带宽，只放大电压，不放大电流；

           1.3 三种放大电路的区别

                 ①共射极和共基极都是电压放大，但是共基极更适合宽频带电路，因为输入电阻小；共集电极电路输入电阻大，输出电阻小，是电流放大；

                 ②共射极和共基极的输出电压都是三极管的集电极电压，输出电流是三极管的集电极电流；共集电极的输出电压是三极管的发射极电压，输出电流是三极管的发射极电流；
