本文探讨了汽车电子接口从传统的CAN到高速以太网Ethernet的转变。CAN接口因其面向信号的特性在ECU中广泛应用，但随着对带宽需求的增加，Ethernet以其面向服务、高效利用网络资源的优势逐渐崭露头角。同时，文章提到了CAN-FD、LIN总线、QSPI和FlexRay等接口技术，并指出77GHz雷达和UWB在汽车领域的应用。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

CAN接口在汽车电子中使用最多，对于ECU而言基本上是标配，当然高速以太网ETH也能在ECU间使用，但是过去及现在CAN/ETH组合将是主流接口。

CAN的特点面向信号的，就是在信号发生变化时发出信息，CAN/LIN/FlexRay都是这种模式。而高速以太网Ethernet Bus的特点是面向服务的，有接收者需要信息时才发布信息，不做无谓的发布，减少对网络带宽的占用。

Ethernet：车载高速以太网，目前常用的中间件有Some/IP和DDS，用于基于Service的实现（订阅、分发），有的要支持AVB/TSN和1G的速率，TSN可支持时钟同步和确定性延时。

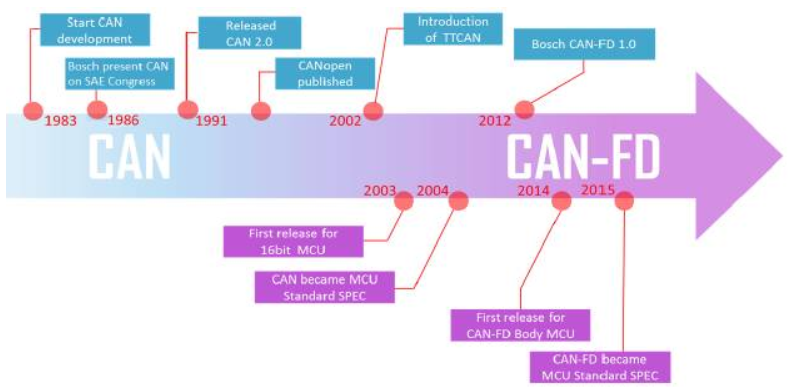

CAN2.0的发展瓶颈在于速率，随着更多的人机交互，CAN-FD应运而生，又分为：支持ISO标准CAN FD与Bosch CAN FD标准

同样对于CAN发展的差异性需求，LIN总线是针对汽车分布式电子系统而定义的一种低成本的串行通讯网络，是对控制器区域网络(CAN)等其它
