一、前言
因为shader这个专题得到了大家的支持，所以目前在继续更新下去。
之前一直讲的都是rgb模式，我们一直没有带着a玩，因为透明模式和其他的稍微有些不太一样。
二、素材准备
首先我们需要准备一个透明贴图，如果你实在没有，可以选择去
不需要账号，直接找一个喜欢的下载就行了，我下载了（如图1所示）
三、准备基础代码
前面讲过的肯定不能再讲了，我们是在这个代码的基础上进行的。
Shader "Custom/011"
{
Properties
{
_MainTex ("MainTex", 2D) = "white" {}
}
SubShader
{
CGPROGRAM
#pragma surface surf Lambert
sampler2D _MainTex;
struct Input
{
float2 uv_MainTex;
};
void surf (Input IN, inout SurfaceOutput o)
{
o.Albedo = tex2D (_MainTex, IN.uv_MainTex).rgb;
}
ENDCG
}
FallBack "Diffuse"
}四、准备基础场景

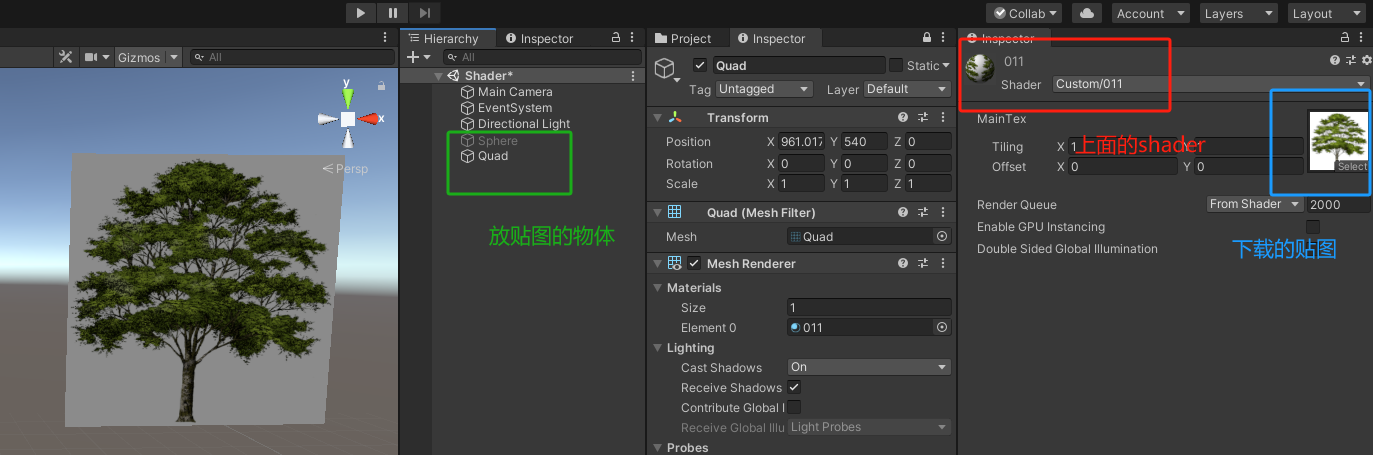

我们拿3D物体中的Quad来做放置的物体。
注释：这里给大家解释一下，为什么不用plane？
plane: 是由很多个三角形组成的矩形，所以在显示地面的时候可以显示的比较细致，但费性能。
Quad：只有两个三角形组成的矩形，所以一般用来放视频之类的，对细节没太多要求的平面，没那么费性能。
五、SurfaceOutput结构体
如果你仔细注意，本次准备的基础代码，有一个新的结构体，和以前用过的只有一个单词的差距，但比那个简单（也可以用上一个，这不是给大家多练习几个吗，嘿嘿）。具体可以查询以下链接。
struct SurfaceOutput
{
fixed3 Albedo; // 贴图颜色
fixed3 Normal; // 法线
fixed3 Emission;//自发光
half Specular; // 0..1 范围内的镜面反射能力
fixed Gloss; // 镜面反射强度
fixed Alpha; // 透明度 Alpha
};我们可以观察到，这里面专门有一个透明度的信息，所以我们的第一个目标就是，把透明度先放进去。
六、透明度
我们改一下surf中的内容，把导入进来的贴图信息，分成两份，一份给贴图颜色，一份给透明度。
void surf (Input IN, inout SurfaceOutput o)
{
//我们新建一个fixed4 把转换的所有的颜色信息都接进来
fixed4 c =tex2D (_MainTex, IN.uv_MainTex);
//我们把rgb给了贴图
o.Albedo = c.rgb;
//把透明度给alpha
o.Alpha = c.a;
}虽然代码已经写好了，可以写入进去，但到此为止，我们的透明是没有打开的，因为透明的种类有很多，需要我们标注一下。
透明的种类（猫一眼就行了，知道有很多种就行了）：
alpha或alpha:auto - 自动选择
1.普通光照情况，选择alpha:fade
2.基于物理光照情况，选择alpha:premul
alpha:blend - 启用alpha混合。
alpha:fade - 最常见的透明度
alphatest:VeriableName（alphatest:变量名） - 启用alpha cutout transparency（alpha剔除透明）。剔除变量是用float数值。您可能还想使用addshadow指令来生成正确的阴影投影器的pass。
keepalpha - 用于默认不透明的surface shader。 无论输出结构体的alpha值是什么，或者光照函数返回什么，始终写入alpha通道值为1.0（白色）。
decal:add - 叠加性的decal（贴花）shader（如：地形shader的AddPass）。意思就一个对象的表面在另一个对象表面上使用了additive混合
decal:blend - 半透明的贴花shader。意思就一个对象的表面在另一个对象表面上使用了alpha混合。
总结一下，我们目前最常见的需求是alpha:fade，所以我们无脑选这个，其他我们未来再讲。
写的位置，这个标注的位置在我们引用的后面

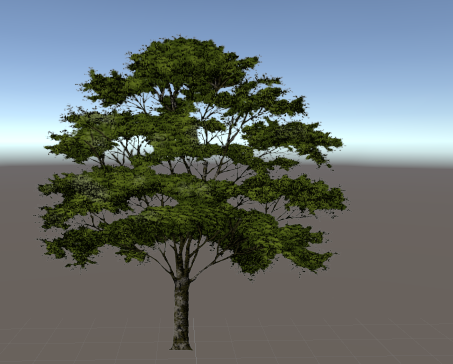

#pragma surface surf Lambert alpha:fade然后，我们就得到了一张透明的树（如图3所示）
七、渲染顺序
因为有了透明，所以渲染顺序就变得重要起来了。以前都是实心的，就没那么重要。
什么叫渲染顺序？
就是计算机画画的顺序。
人可以做到看到什么画什么，但计算机不能，它会一股脑全画上去，那就涉及到一个问题，遮挡关系怎么办？
所以利用画画的顺序，就可以实现遮挡。
感觉很像下面这个视频，就是一层一层盖上去的。
如果你看了这个教程，就会知道，如果我先画花，再画背景，花肯定就看不见了，没了！
计算机的渲染顺序是这样的：
- Background：背景，数值为1000，先画背景，没毛病吧！
- Geometry：不透明物体，数值为2000
- AlphaTest：需要进行透明度测试的物体，数值为2450（有些透明设置的比较复杂，计算机也不太确认，所以先测试一下，万一它属于不透明呢？）
- Transparent：一定有透明的物体，数值为3000
- Overlay：叠加效果，数值为4000（如镜头光晕）

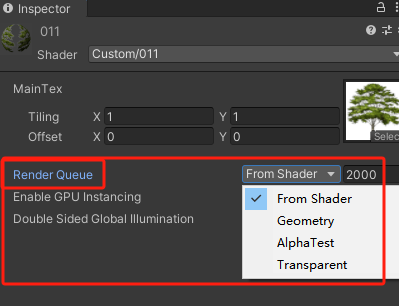

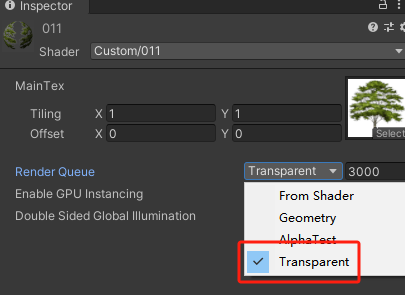

所以一般是让你选择的。（如图4所示）
如果你仔细看图了，你会发现三件事。
1.background和overlay是不给你在这选的。
2.上面的数值是什么意思？
3.fromShader是什么意思？
虽然看上去是选项，但实际上是按数值控制的，
如果都是不透明的物体，你也可以通过填写数值，选择先渲染哪个，再渲染哪个。
FromShader的意思就是，我不做选择，我直接填数。
上面的选项和数值其实就是软件给你先填了个数字，大概分了个类。
备注：如果你选了geometry，但是数值写了1000，他俩不匹配，那会按照geometry来渲染，总之就是类别为主要影响，数值是在类别相同的情况下细分。。
八、选错的后果

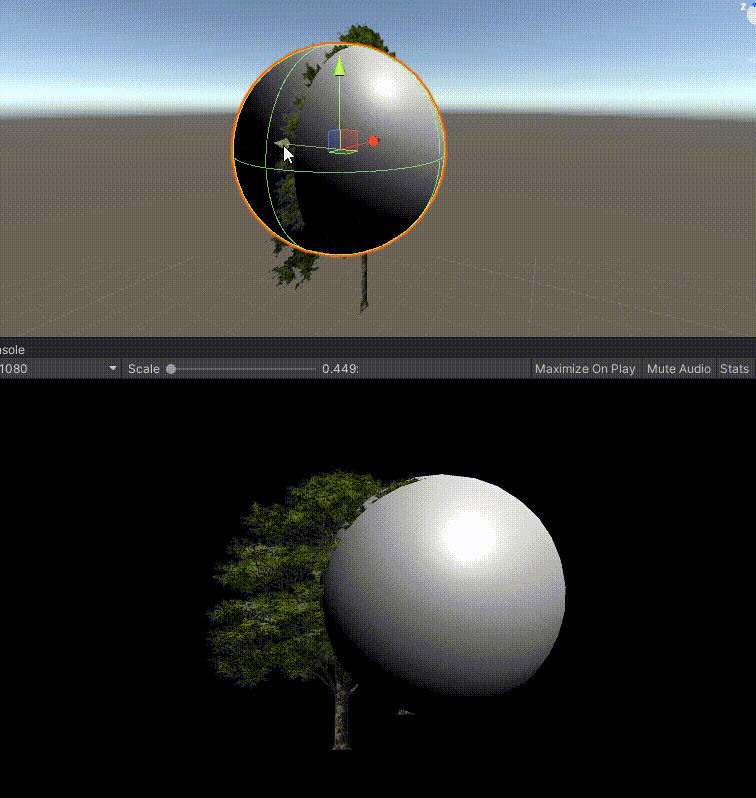

我们的树是透明物体，但我就想选成不透明的，你会发现，如果我把球一直往后挪，它会在相机里面突然渲染到前面。（如图5所示）
解决方案，就是（如图6所示），调对就可以了。
九、Tags之渲染顺序
这个里面有很多，我们暂时只讲渲染顺序。
我们除了可以在外面手动去选择渲染顺序，我们也可以自己在代码里面写好，有一些可以事先标注的内容，会放在Tags里。
顺序的单词是：Queue
顺序选择透明就写成：“Queue”=“Transparent”
如果选其他的，后面那个Transparent，就写别的。
代码如下：
Tags
{
"Queue" = "Transparent"

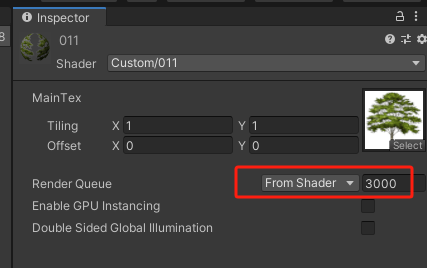

}这时候你会发现，你的fromShader会自动变成Transparent的数值。(如图7所示)
十、Cull（正面和反面渲染）
所有的模型，包含图片，在Unity中，都是有正面和反面一说的。
对于图片来说，背面就是反面（如图8所示）。翻到反面，默认就会看不见。

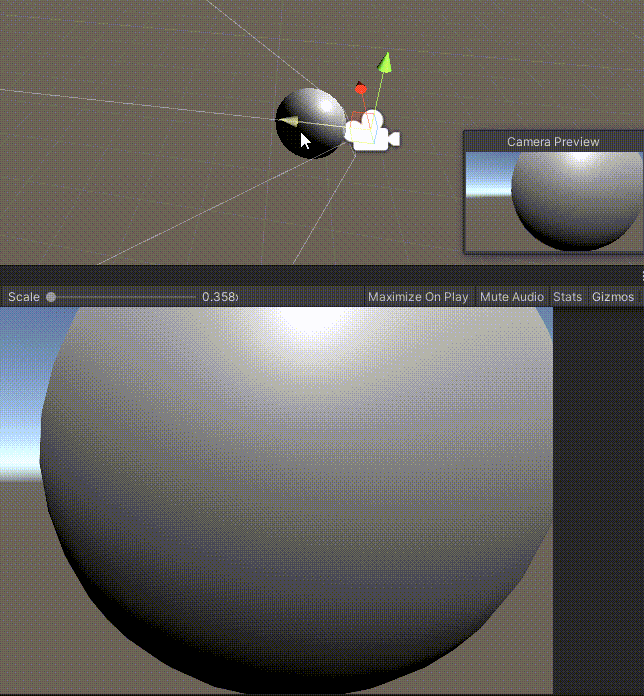

对于模型来说，内部就是反面。我们只能看见外面。（如图9所示）
摄像机移动到球体内部，就看不见了，因为和图片一样，反面不显示。
如果你希望看见，你就要在shader里面加代码。
Cull Back（默认）: 只显示正面，不显示背面
Cull Front： 只显示背面，不显示正面
Cull Off 都显示备注：Cull的中文意思叫做剔除，cull off就是都剔除的意思
所以我们在代码里加上。
SubShader
{
Tags
{
"Queue" = "Transparent"
}
//加在这个位置就可以了
Cull Off
CGPROGRAM

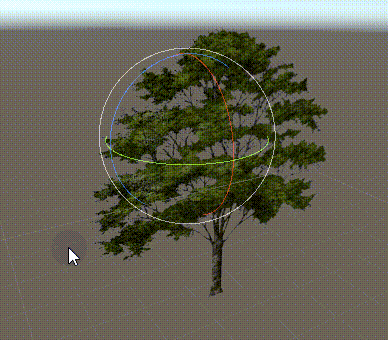

#pragma surface surf Lambert alpha:fade然后你就会拥有一个，正反面的树。（如图10所示）
十一、代码汇总
本节课所有代码如下，方便你们参考比对。
Shader "Custom/011"
{
Properties
{
_MainTex ("MainTex", 2D) = "white" {}
}
SubShader
{
//Tags放在这里哦
Tags
{
"Queue" = "Transparent"
}
Cull Off
CGPROGRAM
#pragma surface surf Lambert alpha:fade
sampler2D _MainTex;
struct Input
{
float2 uv_MainTex;
};
void surf (Input IN, inout SurfaceOutput o)
{
//我们新建一个fixed4 把转换的所有的颜色信息都接进来
fixed4 c =tex2D (_MainTex, IN.uv_MainTex);
//我们把rgb给了贴图
o.Albedo = c.rgb;
//把透明度给alpha
o.Alpha = c.a;
}
ENDCG
}
FallBack "Diffuse"
}
十二、作者的碎碎念
不知不觉已经更新十五集了，非常感谢大家一如既往的支持~up会继续努力更新下去的！~
另外，up已经同步对这个专题进行了视频录制，视频更新的要比文章慢，如果想看视频，大家也可以支持一下~视频已经更新了十二集了。
