PCIE debug

最近调试FPGA card，记录几个点：

1. LTSSM(Link Training and Status State Machine)

        状态机，PCIe设备在退出复位（Cold or Warm Reset）或Hot Reset后，便会进入LTSSM状态的第一个状态：Detect State；link training state （链路训练状态）会依次Detect -> Polling -> Configuration -> L0 进行。

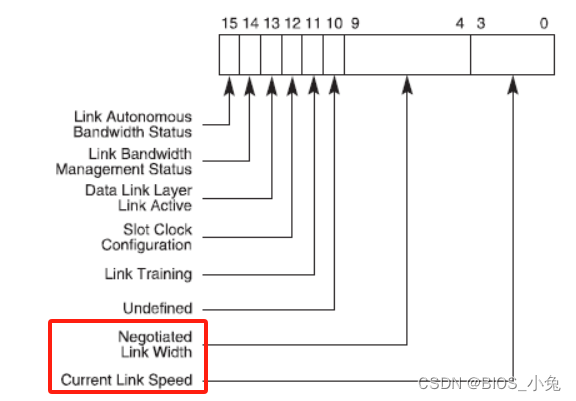

2. 如果link training 完成，则RP Link Status Register（Offset 12h）bit13 置1；

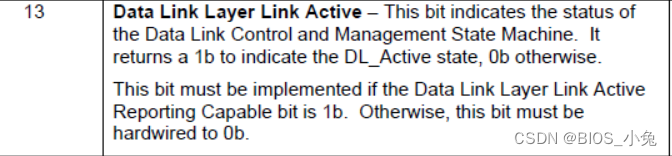

        也可以通过该寄存器读到Current Link Speed and Link Width；这两个状态会比较早就读到，可能polling-》Configuration 阶段就可以读到；但是Data Link Layer Link Active 会晚一点，应该是进入L0。

3. Link Control Register (Offset 10h)bit 4，如果设定，则disable link，LTSSM to Disable；然后enable Link，则LTSSM 开始Detect 流程。
