本文介绍了在MATLAB 2021a中使用smimport加载URDF模型时遇到的问题，即MATLAB无法正确定位到mesh文件夹导致模型无法正常显示。解决方案是将所有STL文件复制到URDF文件夹内，并更新URDF文件中关于STL文件路径的引用。通过修改geometry部分的mesh文件地址，确保它们指向当前URDF文件夹内的STL文件，从而解决问题。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

错误具体情况

我用的是matlab2021a
matlab里输入smimport（“xxxx.urdf”）后加载成功

run之后报错提示如下：
它说找不到stl文件但实际上是生成了的
matlab报错

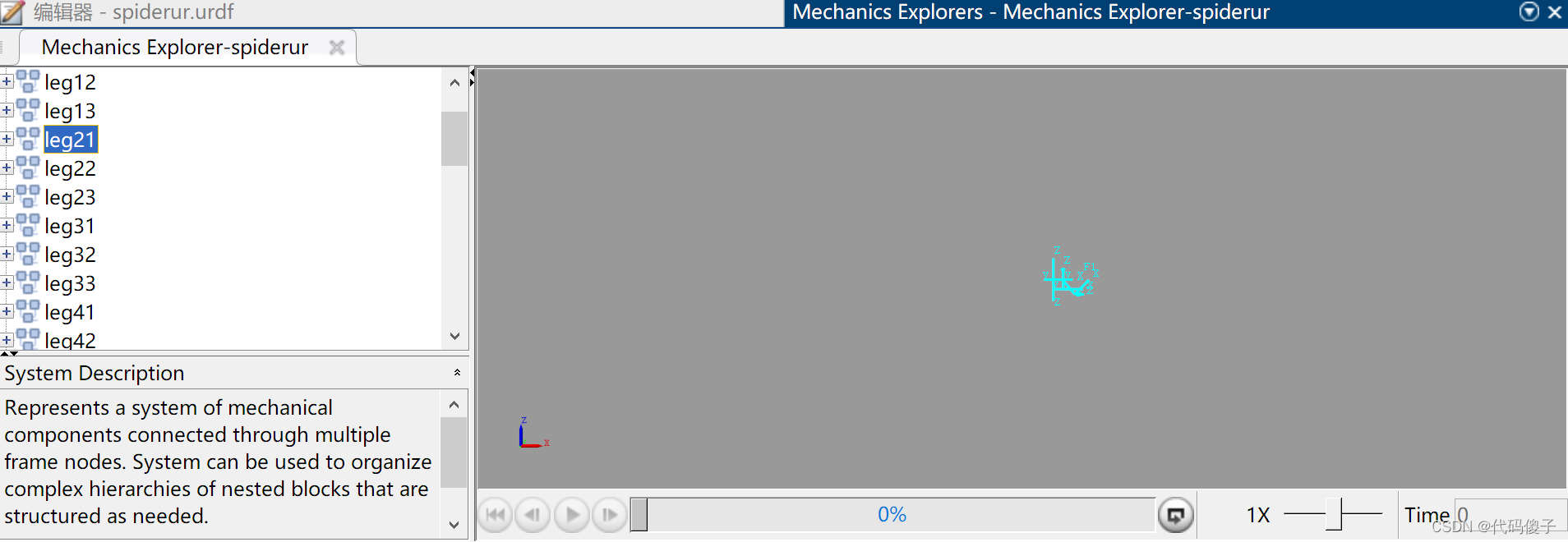

显示界面：就是这样只有坐标系在，但是没有实体显示
在这里插入图片描述
错误原因其实是matlab对meshes文件夹的定位错误，自动定位就是urdf所在的文件夹

解决方法

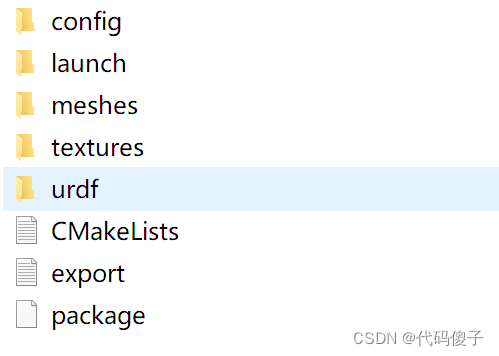

我的solidwworks2018生成的urdf文件包是这样的
在这里插入图片描述
可以看到有urdf文件夹和mesh文件夹（各个部件的stl文件在这里）
解决的办法：

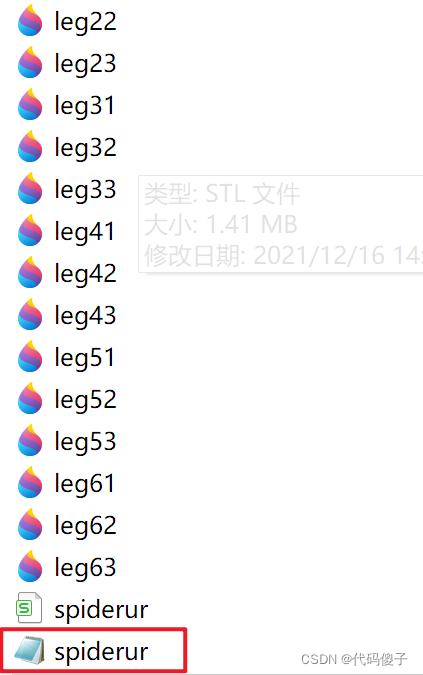

  1. 把mesh里面所有的stl文件拷贝到urdf文件夹里，并在urdf文件里修改三维模型读取的地址
    在这里插入图片描述
    打开urdf。找到下面这一行
