功能需求文档-泊车距离控制PDC

功能概述

在这里插入图片描述
泊车距离控制(Parking Distance Control),简称PDC,其功能表现为在车辆低速行驶过程中,探测其周围障碍物,并当车辆靠近障碍物时为驾驶员提供警告信息

报警区域

在这里插入图片描述
其中:
1、2区域对120cm内的障碍物进行报警;15、16对150cm内的障碍物进行报警;其他区域对60cm内的障碍物进行报警

设计运行范围

无ODD限制

功能场景

支持所有可反射超声波的障碍物,典型障碍物有:圆柱/方柱、墙体、栅栏、石墩、杆、马路牙等;此外,也支持各类交通参与者,例如:行人、骑行者、三轮车、汽车等

功能需求

1.速度要求:0-15km/h
2.挡位要求:报警区域分为16个子区域,不同子区域对于挡位的要求存在差异,如下:
在这里插入图片描述
3.报警触发:包括视觉报警和听觉报警,相关逻辑如下:
——视觉报警:
在这里插入图片描述

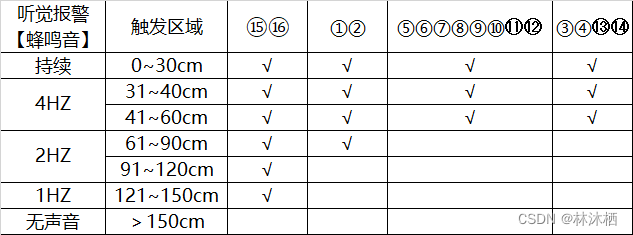

——听觉报警:
在这里插入图片描述
备注:N挡情况下,仅支持视觉报警,不支持听觉报警

交互需求

功能开启/关闭

1.上电默认开启
2.设置前雷达【区域1-12】报警音开关,允许驾驶员开启/关闭前雷达报警音
在这里插入图片描述

功能激活

1.视觉提示:根据报警触发策略显示红色、橙色、黄色、绿色颜色块,如图所示:
在这里插入图片描述
2.听觉报警:根据报警触发策略进行声音报警,报警频率:1HZ、2HZ、4HZ以及持续报警
3.当障碍物距离不再发生变化时,听觉报警将在提示X【可标定】秒之后,变为静音;当距离再次变小时,报警声音将恢复

功能抑制

当存在以下条件之一时,PDC功能将受抑制:
1.车速不满足条件【0-15km/h】
2.挡位处于P挡

功能中断/退出

当存在以下条件之一时,PDC功能将中断/退出:
1.车速不满足条件【0-15km/h】
2.挡位处于P挡

功能故障

1.当功能出现故障时,文字提示"超声波雷达功能故障"

性能要求

在这里插入图片描述
