本文介绍了如何在OrCAD Capture 16.6和17版本中进行原理图设计的差异对比，强调17版本的优化使得对比更便捷。通过选择菜单或工具进行设计比较，详细阐述了对比过程及输出报告的设置，帮助硬件工程师提高工作效率。
在我们进行硬件设计时，往往会遇到项目上的变更。比如更换了替代料、电路错误、新需求等等，这些有的需要动用到原理图，而动到原理图往往很容易出错，特别是已经量产的产品，我们可以通过BOM对比等方式来查看变更。那是否有一种其他方式能直接进行原理图对比呢？
其中对比功能在16版本上还不是很好用，在17版本上方便（可查看后面的一些参考资料）。
以下以我使用的16.6版本为例：这个版本不推荐使用对比功能，因为个人觉得不是很好用。查询 了网上也没有发现很完整的参考资料，自己也没有摸索出来。大概步骤如下：

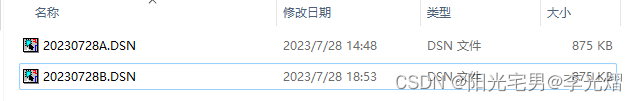

以下是两个有发生变更的原理图：

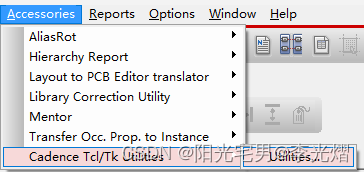

16.6版本 选择菜单Accessories->Cadence Tcl/Tk Utilites->Utilites...
选择Compare and m
