Vivado 2018.3入门教程（三）：生成比特流文件+硬件连接

这是我的Vivado 2018.3入门教程（三）：生成比特流文件+硬件连接
我的Vivado 2018.3入门教程大致分为四个部分：
Vivado 2018.3入门教程（一）：创建工程+新建源文件.
Vivado 2018.3入门教程（二）：逻辑编写+IO配置.
Vivado 2018.3入门教程（三）：生成比特流文件+硬件连接.

想要完整的进行一个实验的话，可以参考这个教程！
FPGA实战（一）LED闪烁实验.

（5) 生成比特流文件

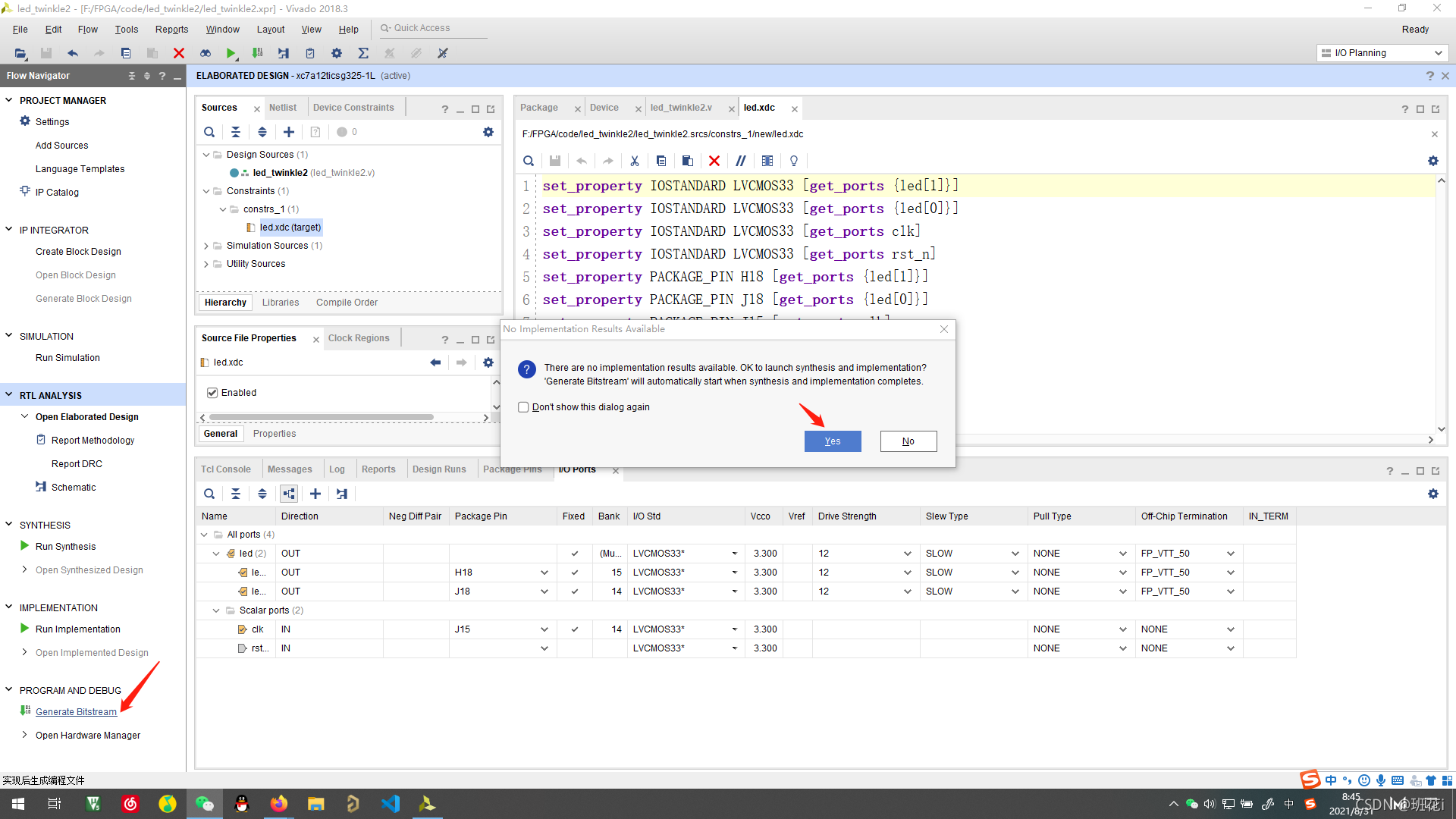

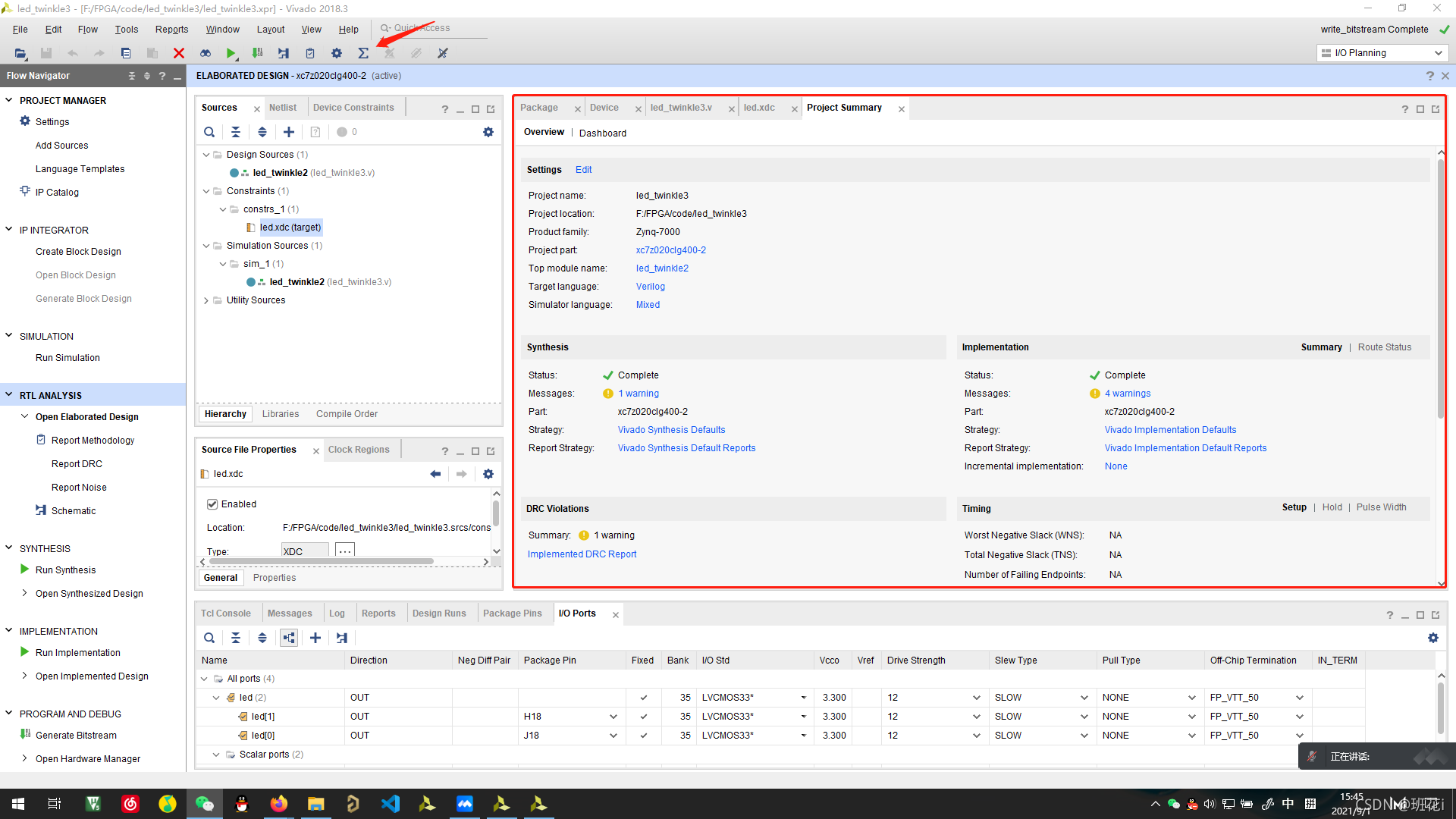

然后点击生成比特流文件
点击yes，

生成的过程需要一定的时间哦！

再点击OK

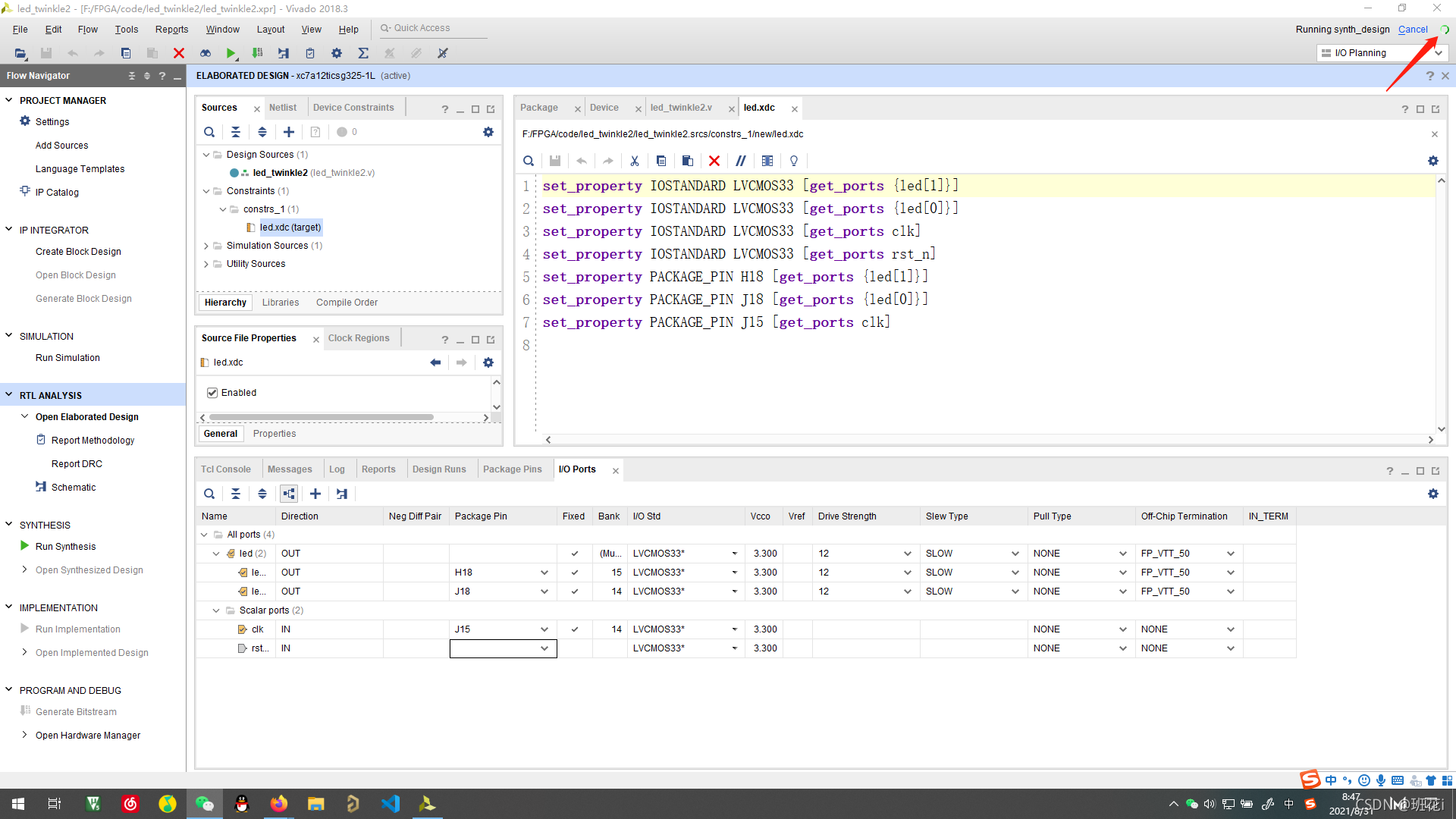

此时可以看到右上角有一个转动的圆圈，说明正在生成中
点击这个键，可以查看进度

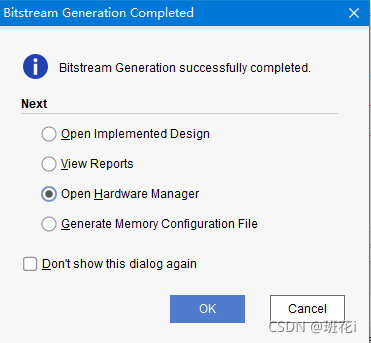

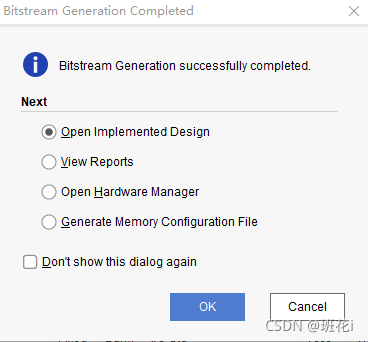

成功生成之后，会自动弹出这个图，看到这个图的时候，说明比特流文件生成成功！
如果不成功的话点击这儿哦，可以看看报错来解决.

（6) 硬件调试

打开硬件调试窗口

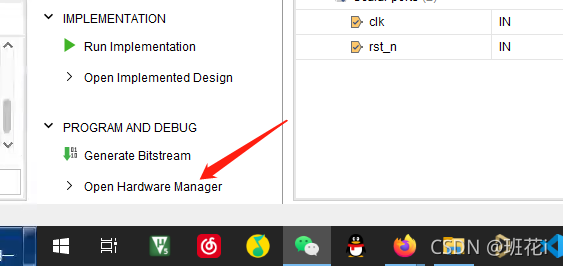

方法一：直接点击"cancel"，然后手动打开左下角的硬件调试串口

方法二：如图所示，然后点击OK

连接好硬件，打开电源

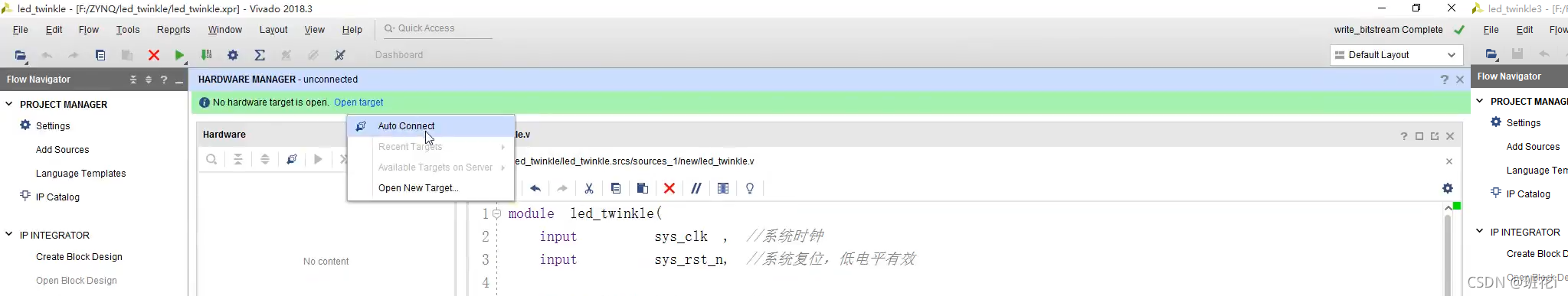

连接好硬件之后,open target -> autoi connect

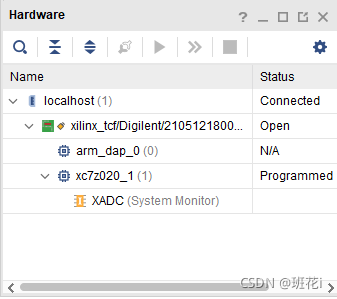

这个表示识别出来了！

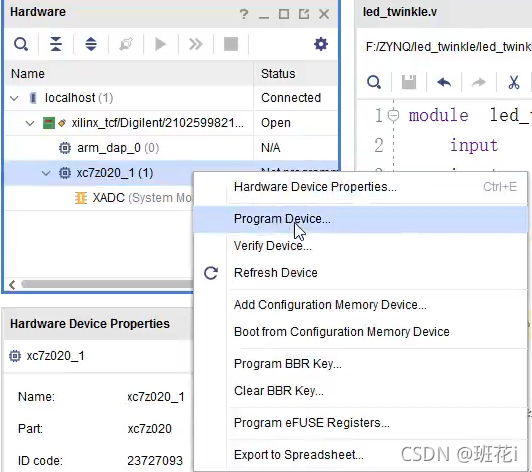

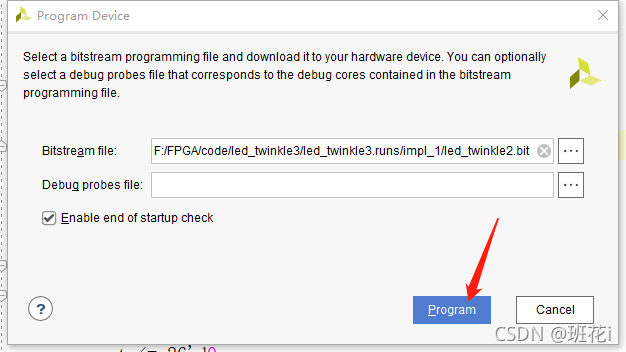

直接点击即可
最后，应该就能看到现象了！

注意，如果在硬件调试窗口改动代码，是没有用的！
关键在于，你已经生成了一个比特流文件（类似于编译）
修改代码当然没有用了

所以正确做法：（硬件调试期间）如果修改了代码，那就得重新生成了新的比特流文件了

至于每次生成比特流文件的时间
没办法咯！

我的Vivado 2018.3入门教程就到这儿结束啦

欢迎访问我的FPGA专栏.，希望对你有帮助！
