汽车电子测试系统搭建：传统网络及诊断测试系统搭建 | 车载以太网测试系统搭建 | 功能测试系统搭建

北汇信息基于与国内主流OEM（吉利、广汽、长安、泛亚、上汽、长城、一汽等）在网络诊断及功能测试领域的开发合作和自身经验积累，集成Vector、思博伦、罗德与施瓦茨、Technica等工具，为客户提供包括传统网络测试及诊断、车载以太网及功能测试等系统的搭建。

传统网络及诊断测试系统搭建

汽车网络诊断测试是整车电子电器研发过程中不可或缺的环节，网络诊断测试具有可标准化、自动化程度高的特点。北汇信息基于德国Vector公司的软硬件、定制的脚本配置软件、标准测量设备、程控电源、定制硬件设备和台架，搭建满足网络及诊断自动化测试的系统，覆盖如下测试内容：

• CAN总线通信部件级及系统级自动化测试，包括：

  ○ 物理层、数据链路层自动化测试
  ○ 节点管理、故障容错自动化测试
  ○ 交互层自动化测试
  ○ OSEK和AUTOSAR网络管理自动化测试


• 网关自动化测试

• 诊断测试

  ○ 诊断协议测试
  ○ 诊断刷写测试
  ○ 诊断功能测试


北汇信息提供测试系统需求分析、测试系统设计、测试系统集成和调试，包括测试机柜和测试台架。根据不同客户类型（OEM/Tier1），不同测试范畴，不同的自动化要求，提供小型、中型、大型的自动化测试系统。

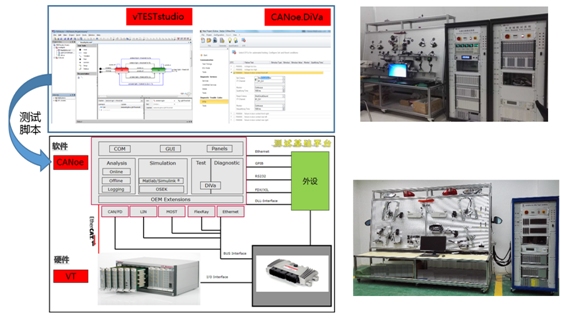

图：高度自动化的测试系统

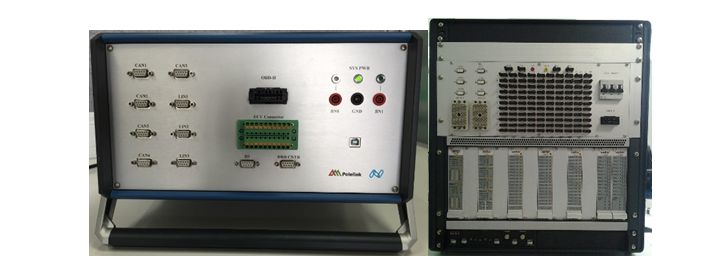

图：中型和小型测试系统
为了实现测试用例的自动配置，北汇信息自主开发了脚本配置生成软件，可解析DBC/LDF/Arxml通信数据库，实现CANoe测试工程的快速生成和配置。同时，针对网关测试，可导入Excel和.arxml格式的网关路由表，实现CAPL测试脚本的自动生成。

车载以太网测试系统搭建

车载以太网作为可预见的下一代网络架构的主干网，其测试是当前各OEM关注的重点之一，北汇信息基于德国Vector公司的软硬件、以太网物理层专用设备、协议一致性测试设备、自定制硬件设备和台架，搭建车载以太网的自动化测试系统，其构成包括：

• PMA测试设备： 基于罗德与施瓦茨专用示波器、信号发生器、网络分析仪及自动化测试软件和辅件，满足100Base-T1&Tx及1000Base-T1测试要求

• IOP测试设备： 基于Technica的Golden Device设备及北汇信息定制测试脚本

• 协议一致性测试设备： 基于思博伦C50及TC8、AVB、AUTOSAR一致性测试套件

• 应用层测试软硬件： 基于Vector的CANoe option Ethernet、VN5640及北汇信息定制测试脚本

• 通用硬件： 基于Vector的VT、电源等

北汇信息根据客户车载以太网当前开发和应用状态及延展性的需求，分析车载以太网测试系统需求、设计测试系统、完成测试系统集成和调试。

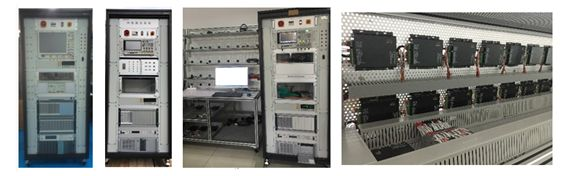

图：车载以太网测试系统

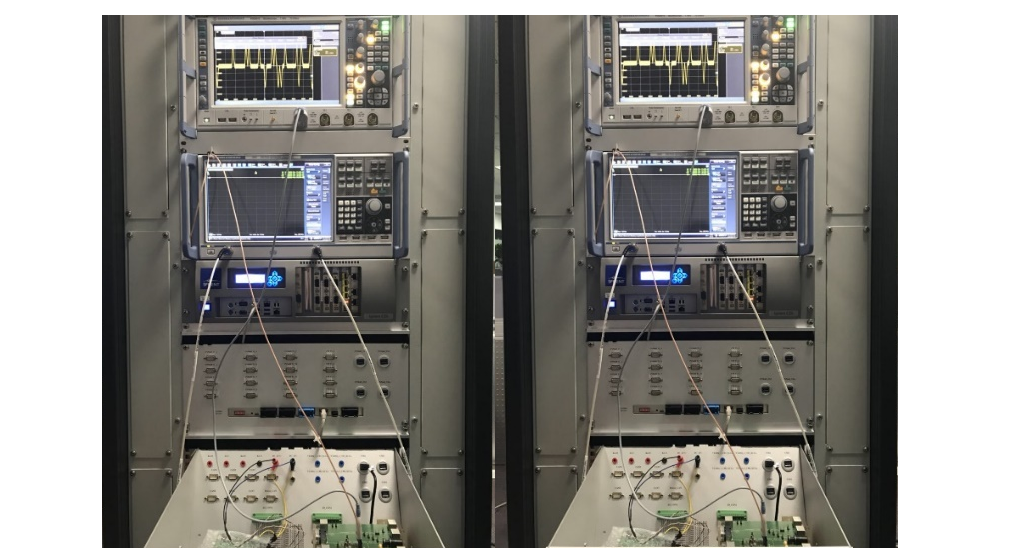

图：车载以太网物理层测试

功能测试系统搭建

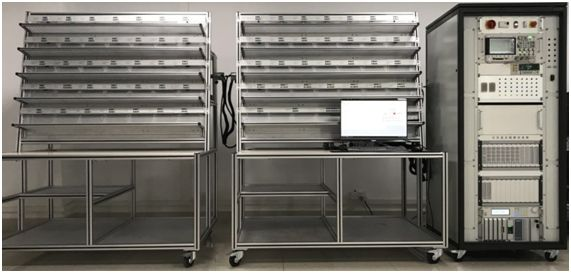

针对车身域控制器的测试特点，北汇信息基于Vector的VT系统、软件CANoe和vTESTstudio、程控电源、自定制设备，搭建用于实现车身舒适及信息娱乐系统的自动化测试系统，用于实现：

• 逻辑功能测试： 正向功能、逆向功能

• 诊断功能测试：**DTC测试、IO/Routine Control等

北汇信息提供测试系统需求分析、测试系统设计、测试系统（机柜、台架）集成和调试。基于Vector产品的功能自动化测试系统具有如下的特点：

• 专业： 板卡的硬件指标和特性，针对汽车电子测试需求定制，无需额外开发信号调理等硬件；

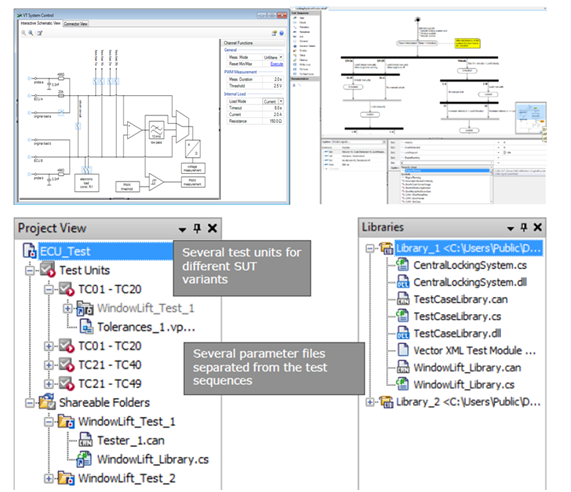

• 高效： 提供图形化的硬件配置功能，提供图形化和模型化的测试用例设计功能；

• 复用： 硬件端口功能多样化，软件配置可适应变型测试需求；测试用例提供参数化的管理功能，可复用与不同平台。
