千兆车载以太网TSN（时间敏感网络）网络测试？TSN Box为您焕新

TSN概述

在汽车领域内，近几年车内网络通讯方式的变革诉求，期望能够有更高的数据传输速率，以及保证实时性的通讯方式引入。例如对于自动驾驶而言，传统的CAN总线已经远远不能满足其对通讯的要求，而基于以太网的TSN网络是一个更好的解决方案。

TSN Systems公司作为专业的TSN网络分析及测量解决方案提供者，其TSN Tools软件和TSN Box是帮助您掌握TSN网络复杂性的工具。TSN Box是网络的硬件接口，可以配置为TAP、Talker/Listener。TSN Tools则是一个对TSN网络通讯数据进行分析和可视化的软件工具。

TSN Tools以及TSN Box支持TSN网络开发的所有应用场景。从TSN网络仿真、基于HiL/SiL/MiL的TSN网络分析测量到实车分析测量均可应用此系统。

虽然TSN网络技术还正在为汽车领域的应用在不断完善中，只有全球领先的企业在最新的车型中开始使用，TSN Systems作为全球领先的TSN仿真测试工具提供商，已经在短短的几年时间内，持续升级软硬件，现已提供3.1版本的产品。

TSN Box 3.1重要更新如下：

基础配置如下

• 1 * CAN/CANFD
• 4 * 100 BASE-T1, 2 * 100/1000 BASE-T1, 2 * 100 BASE-TX/1000 BASE-T
• BNC Sync 1x in/1x out, SMA High speed 2x in/2x out, GPIO2 x in/2x out
• 1000BASE-T Host port, USB3 Host, 2x USB2 Host
• Digital audio TOSLINK/ADAT optical 2x in/2x out, 48kHz, 2ch/8ch each

可选配置如下（替换相同颜色部分）

• 4 * 100 BASE-T1, 4 * 100/1000 BASE-T1（适用于车载领域）
• 4 * 100 BASE-T1, 4 * 100 BASE-TX/1000 BASE-T（适用于工业自动化领域）
• 8 channel audio in, 4 channel audio out, 3.5 mm stereo TRS jack, line level

可叠加配置如下（在数字音频接口的基础之上）

• Software module, 2x 8 channel digital audio in, 2x 8 channel digital audio out
• Software module, 1x 8 channel digital audio in, 1x 8 channel digital audio out

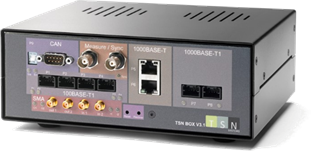

TSN Box增加了更加适配车载环境的全T1接口，使得在测试车载以太网方面更加方便，满足客户对千兆车载总线数据进行对比监测的需求。除此之外，对原有功能进行了增强，如下：

• PTP节点仿真
  -增加VLAN，便于用户自定义配置
  -噪声模拟，模拟车载环境变化引入的干扰
• CAN 总线节点仿真
• TAP
  -与被测系统进行同步
  -通过BNC同步
  -硬件过滤报文
• 直接物理接口：以太网，CAN，模拟和数字音频…
• Pcapng文件回放
• Qbv数据生成
• 音频Talker与Listener
  -1722
  -1733
• HDBaseT数据监测

TSN Box 3.1

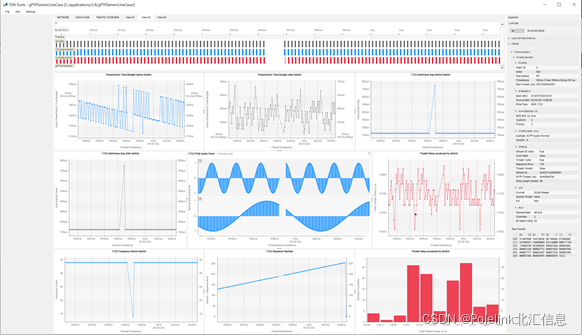

TSN Tools 功能增强

增加了支持更多协议的过滤器和分析器，对关心的数据流进行过滤，便于分析，列举如下：

过滤器：

• MAC层属性
• IP层属性
• TCP/UDP属性
• AS
• 1722
• 1733
• SOMEIP
  ……

分析器：

• 时延
• 帧间隔
• 带宽
• Time Error
• Nrr
• 主时钟节点发送数据质量
• 指定域的值分析

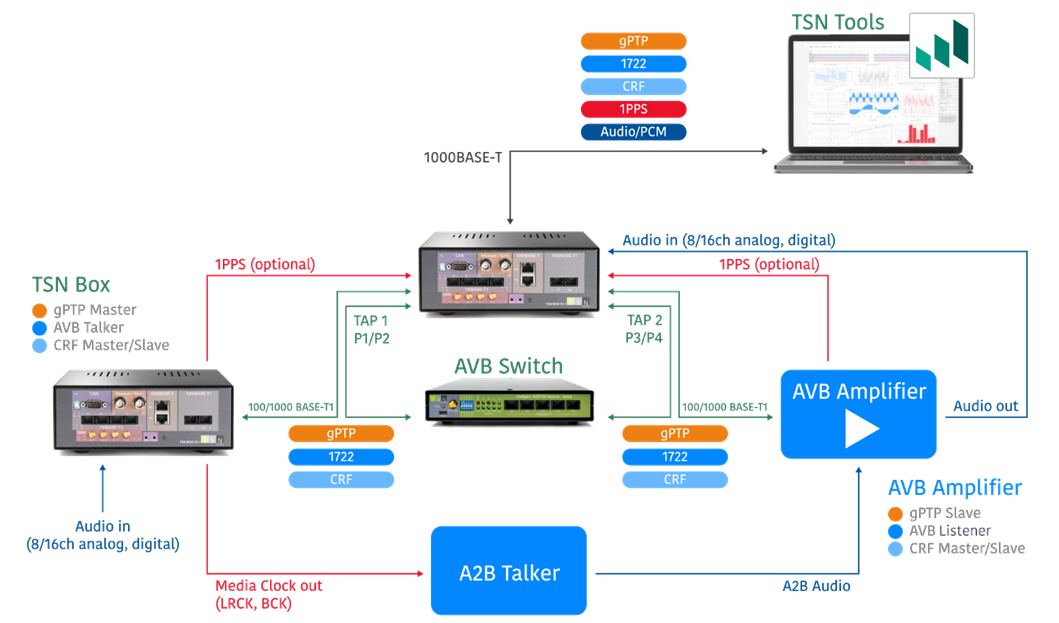

TSN Box & TSN Tools 测试案例拓扑

注意

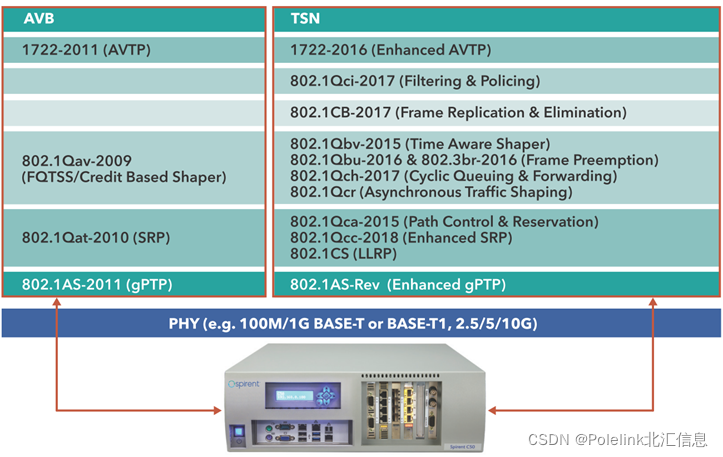

TSN Box 非常适用于设备开发阶段调试和系统级别的测试与测量，如果关注被测对象TSN相关的一致性测试可以选择Spirent的设备：

TSN Systems公司简介

TSN Systems公司成立于2016年，总部位于德国斯图加特，创始人为来自UMAN和EDAG的时间敏感网络和汽车E/E开发专家。TSN Systems公司专注TSN技术研发，致力于提供专业的测量和分析工具来帮助汽车行业控制复杂度、降低风险。

北汇信息作为TSN Systems公司的中国独家合作伙伴，将为客户提供全面高效的TSN解决方案。
