       CCM 全称为Color Correction Matrix --色彩校正矩阵 ，它通常在RGBdomain进行，并在AWB之后。AWB主要是矫正白色，相应的其他色彩也跟着有一些变化。CCM就是保持白色不变，将其他色彩校正成真实的颜色。

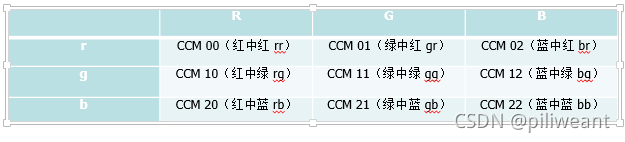

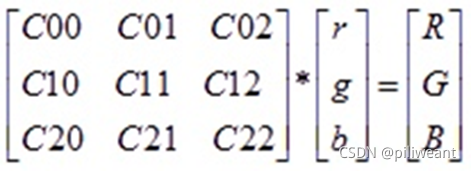

         色彩校正矩阵如图所示：



        为了保证宝平衡不被破坏，需满足：C00 + C01 + C02 = 1 ，且C00大于等于1，C10和C20以此类推。



 调试小技巧：

问题现象调试方向备注
红色偏深减rg和减rb红色比例增多，相应的要增加gg，bb，则绿色和蓝色饱和度会提高
绿色更嫩减gb和减grgb越小，绿色越黄；gr越小，绿色越青
肤色偏黄加gb蓝和黄相对时，蓝色会变淡
肤色变红减br或加bgbr越小，蓝色越青
肤色偏红加brbr越大，蓝色越紫
红色偏桔减gr或加rbrg越小，红色越粉
红色偏粉加rg或减rbrg越大，红色越桔，红色系饱和度回收
黄色偏红加br或减bgbr越大，黄色越绿
黄色偏绿减br或加bgbr越小，黄色越红
绿色偏青加gr
绿色偏黄加gb蓝黄相对，蓝色变淡
蓝色变淡减gbgb越小，绿色越黄，且绿色饱和度下降，反之增加
蓝色偏青加br或减bgbr越大，蓝色越紫
蓝色偏紫减br或加bgbr越小，蓝色越青；加bg，蓝色和绿色饱和度都下降，但整体饱和度增加

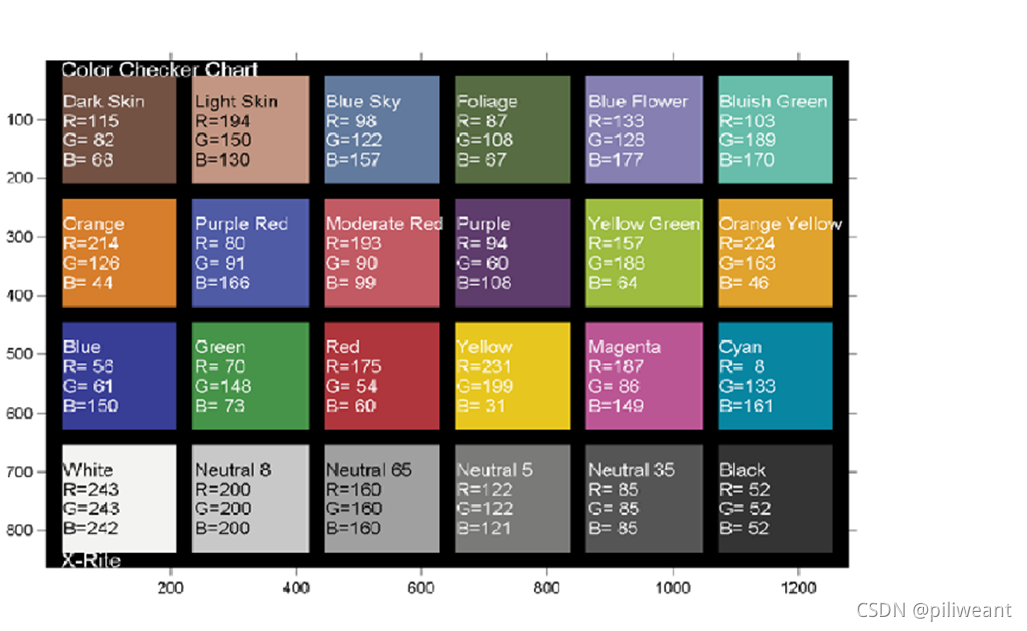

 顺便附上24色卡的RGB值



本篇笔记属于个人总结，有什么错误欢迎大佬指正，如有雷同，纯属巧合。
