全面解析常见闪存产品：EEPROM、NOR Flash与NAND Flash的特点与应用

NAND 和 NOR Flash 存储技术产品概述

随着全球半导体行业的快速发展，尤其是在存储芯片领域，市场对各种 Flash 存储产品的需求日益增加，常见的产品类型包括 NAND Flash、NOR Flash、eMMC、SD NAND、以及 Raw NAND 等。为了帮助客户更好地了解这些存储产品及其应用场景，我们将对不同类型的存储产品进行分类，并简要描述它们的特点与优势。

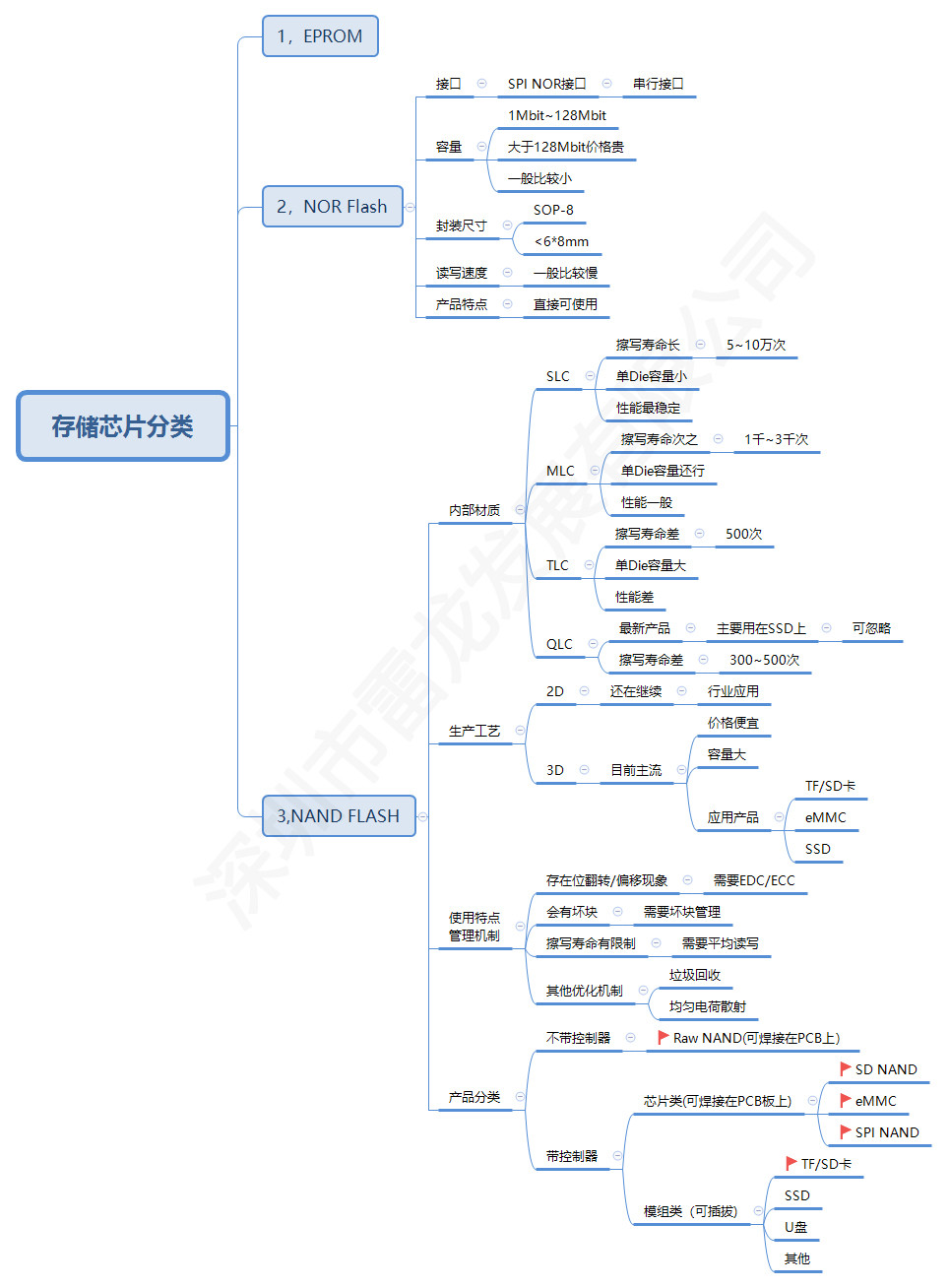

一、存储产品的分类

存储芯片可以分为三大类：EEPROM、NOR Flash 和 NAND Flash。其中，EEPROM 通常用于存储少量数据，而 NOR Flash 和 NAND Flash 则更为广泛应用于电子产品中。接下来，我们将重点介绍 NOR Flash 和 NAND Flash 的技术特点。

二、NOR Flash

NOR Flash 是目前应用较广的一种存储芯片，特别适用于存储程序代码以及少量数据文件。主流电子设备中，例如手机摄像头的驱动电路板，都会用到 NOR Flash。

• 主要特点：
  • 接口类型：SPI NOR 是主流接口
  • 容量范围：1Mbit ~ 128Mbit
  • 封装形式：SOP-8 等较为常见
  • 优点：NOR Flash 可以直接通过地址访问数据，无需文件系统。这种特性使得它在嵌入式系统中广受工程师的青睐。
  • 缺点：由于架构限制，NOR Flash 容量难以做大，且读取速度相对较慢。

三、NAND Flash

NAND Flash 是当前市场中应用最为广泛的存储芯片之一，广泛用于各种电子产品，包括手机、笔记本电脑等。其容量通常远大于 NOR Flash，能够支持海量数据存储。

• 3.1 内部材质

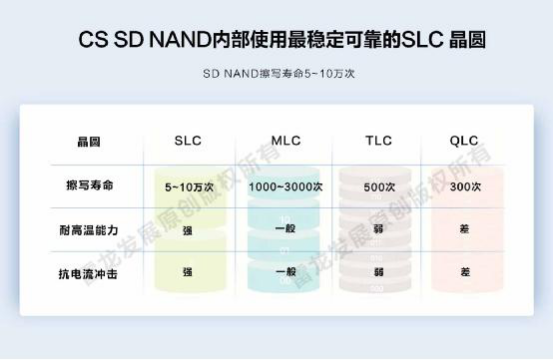

  • NAND Flash 根据存储单元的密度分为 SLC（Single Level Cell）、MLC（Multi Level Cell）、TLC（Triple Level Cell）和 QLC（Quad Level Cell）。
  • 随着单元密度的增加，存储容量也随之增长，但相应的擦写寿命和性能会有所下降。通常情况下，消费电子产品中使用的 NAND Flash 多为 TLC 或 QLC 类型。

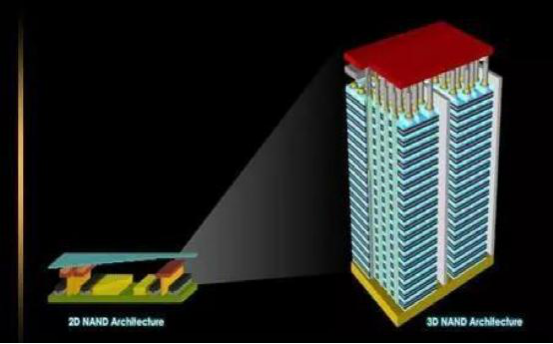

• 3.2 生产工艺
  • NAND Flash 的生产工艺经历了从 2D 到 3D 的转变。3D NAND 工艺可以将存储单元垂直堆叠，极大地提高了存储密度，使得手机和笔记本的存储容量迅速提升。

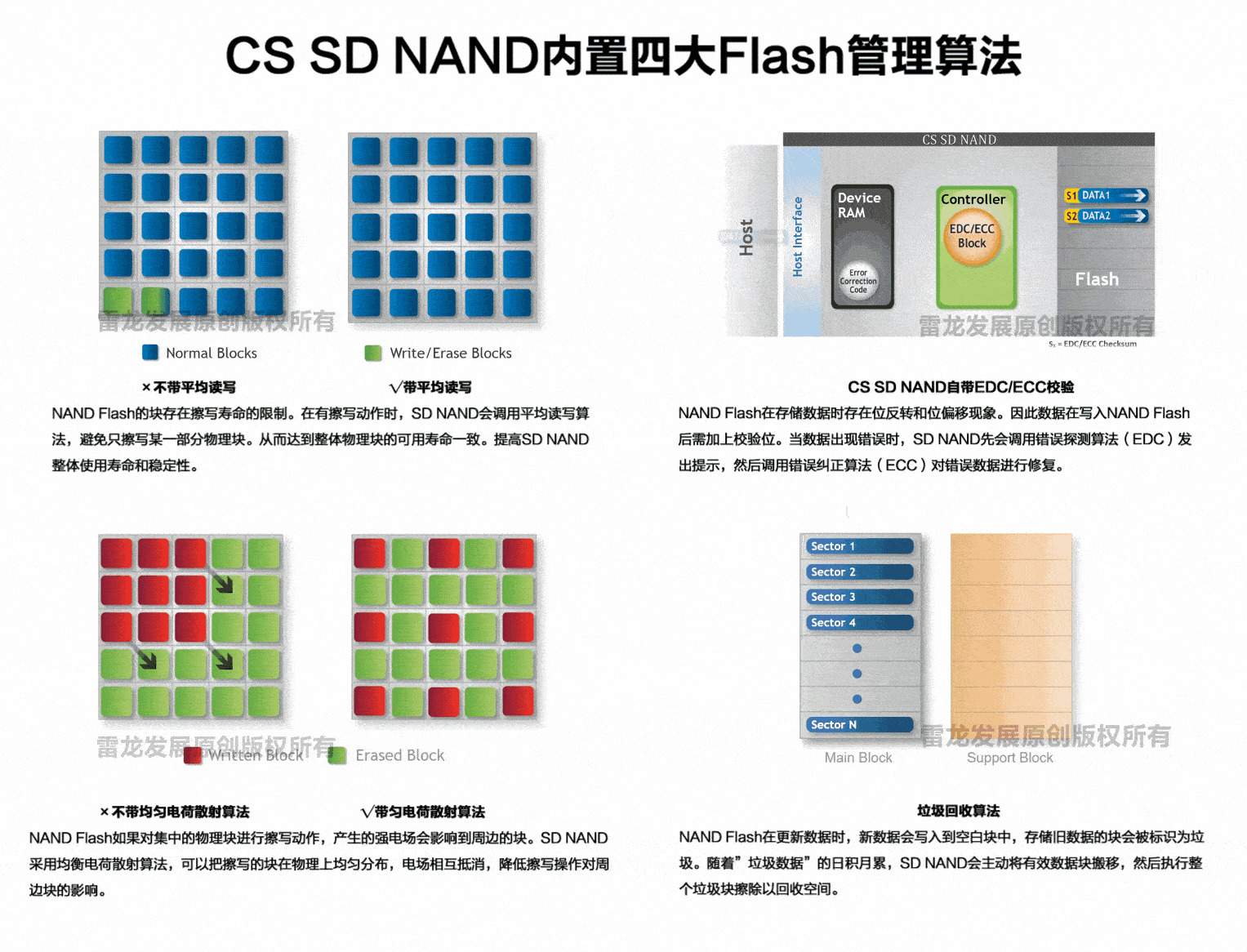

• 3.3 使用特点与管理机制
  • EDC/ECC 纠错机制：由于 NAND Flash 容易出现位翻转，因此必须内置纠错码 (ECC) 以确保数据完整性。
  • 坏块管理：NAND Flash 在出厂时就可能带有坏块，且在使用过程中也会产生新的坏块。为了延长产品寿命，必须进行坏块管理。
  • 擦写寿命管理：每个存储块都有擦写次数的限制，因此需要通过均衡读写机制来平衡所有存储单元的使用频率。

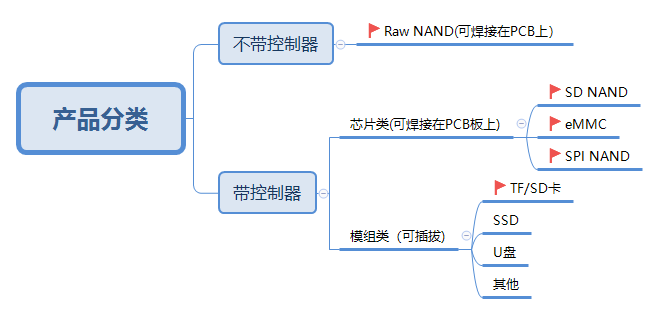

• 3.4 产品分类
  • Raw NAND：这类产品直接封装 NAND Flash 晶圆，不带控制器，管理机制需在 CPU 端完成，因此会增加 CPU 负荷和驱动开发的复杂性。
  • 带控制器的 NAND 产品：包括 SD NAND、eMMC 和 SPI NAND。这类产品内置了管理算法，可以减轻 CPU 的负担，但如 SPI NAND 仍需部分驱动支持。
  • 模组类产品：包括 TF 卡、SD 卡、SSD 和 U 盘，这些产品不仅具备较大的存储容量，还内置了完整的管理机制，适用于各种应用场景。

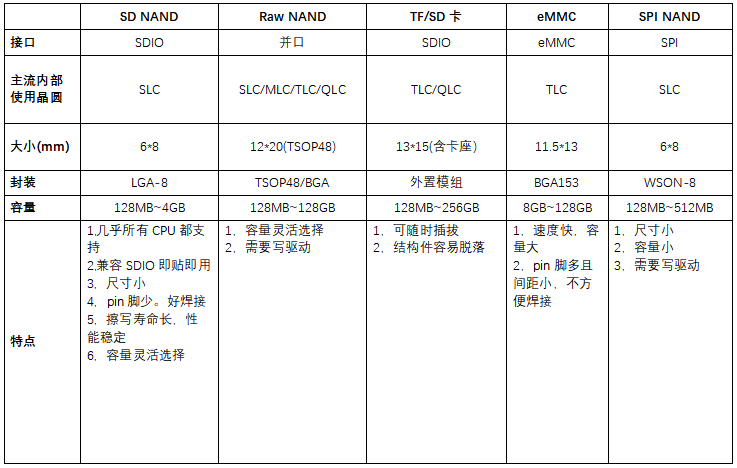

四、产品对比

为了更清晰地展示各种存储产品的特点，下面将几款常见产品进行简单对比：

产品类型	容量范围	封装类型	适用场景
SD NAND	128MB~4GB	LGA-8	工业控制、嵌入式
eMMC	4GB~128GB	BGA	智能手机、平板
Raw NAND	256MB~1TB	TSOP/BGA	高性能存储设备
SPI NAND	1Gb~32Gb	SOP8	低成本存储方案

如果您对以上产品仍有疑问，或者需要进一步了解具体产品的应用场景和技术参数，欢迎随时联系我们，我们将为您提供专业的存储解决方案。

雷龙存储，深耕存储技术十余年，致力于为客户提供高性能、小尺寸的存储芯片解决方案。

这篇文章重点介绍了 NAND 和 NOR Flash 的基础知识、不同材质和架构的特性，并简要比较了几款常见的存储产品，希望能为用户提供更清晰的理解和选择依据。

总结

文章主要介绍了目前常见的存储产品，分别为EEPROM、NOR Flash、NAND Flash等，并对每种存储产品的特点和应用领域进行了详细描述。

1. EEPROM：容量小，常用于小型家电中存储基础信息，不是主流存储芯片。

2. NOR Flash：广泛应用于各类电子产品中，适合存储代码和小型数据，容量一般较小，且读取速度较慢，但结构简单，易于使用。

3. NAND Flash：目前最热门的存储芯片，广泛应用于手机、电脑等设备中，具有大容量、低成本的优势，尤其是TLC和QLC闪存被广泛使用。NAND Flash按存储单元和工艺可以分为SLC/MLC/TLC/QLC，以及2D和3D工艺。使用时需要配备EDC/ECC等管理机制以保证数据稳定性和使用寿命。

文章还提到了一款推荐的CS创世SD NAND闪存产品，并通过对比与其他常见产品（如TF卡、Raw NAND、eMMC等）的优劣势，介绍了其在免驱动、寿命长、耐高低温等方面的优点。
