降压型DC-DC变换器反馈控制模式

一、电压模控制

1、电压模控制

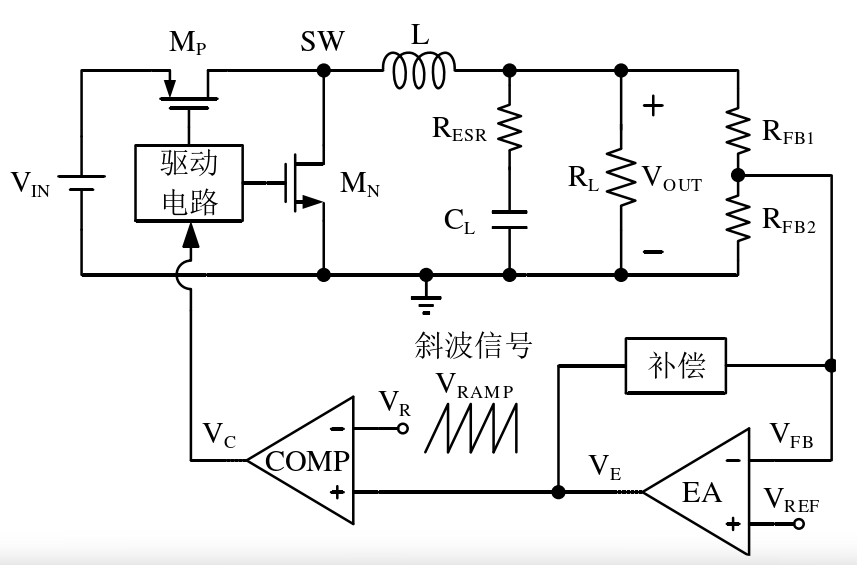

图1 电压模控制的降压型DC-DC变换器

组成部分：主功率级、误差放大器（EA）、比较器（COMP）

由于L和CL引入双重极点，影响环路稳定性，故需要对放大器进行补偿，使输出电压稳定。

电压模控制的降压型DC-DC变换器中关键节点信号如图2所示：

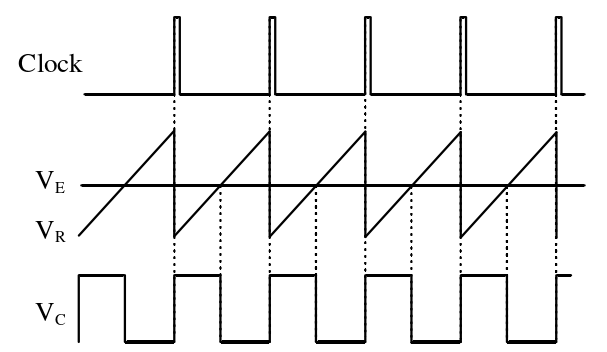

图2 电压模控制关键节点信号

只要输出电压被锁存，则采集来自输出的反馈电压；与参考电压进行比较得到电压误差信号；与锯齿斜波信号比较实现脉冲宽度调制。

适用于固定的开关频率，切输出负载电流能发生较大的变化。

2、带有电压前馈机制的电压模控制（VFF）

在电压模控制的基础上，将输入电压直接反馈到控制环路中去。

带有电压前馈机制的电压模控制的关键信号如图3所示：

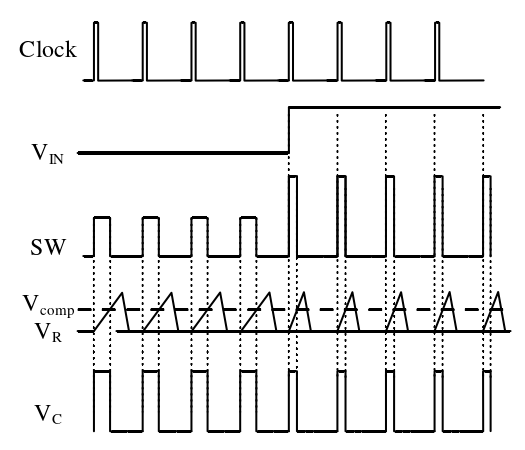

图3 带有电压前馈机制的电压模控制关键节点信号

优：对与输入电压的变化能快速改变脉宽调制的占空比，且线性响应速度得到提升。

应用：除适用于一般情况，更适用于宽输入电压范围和宽输出负载电流范围的情况。

二、电流模控制

1、峰值电流模控制

峰值电流模控制的降压型DC-DC变换器如图4所示：

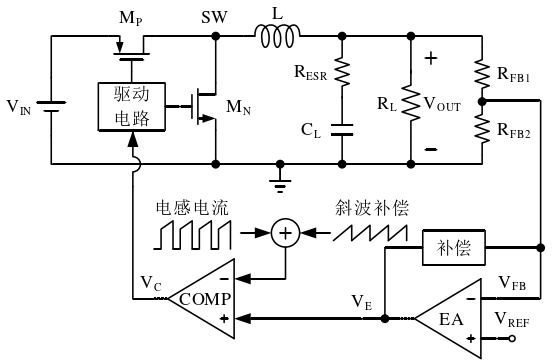

图4 峰值电流模控制的降压型DC-DC变换器

对比于电压模控制，用采集的电感电流代替固定产生的斜波信号。加入斜波补偿来抑制电流模控制的降压型DC-DC变换器占空比>50%时产生的次谐波问题。

峰值电流模控制下的DC-DC变换器中关键节点信号，如图5所示：

图5 峰值电流模控制关键节点信号

只要输出电压被锁存，则提取与输出电流成正比的斜波；与误差信号比较，从而控制占空比。

优点：

（1）峰值电流模控制对于输出负载电流的变化能快速响应。

（2）适用于电压模控制情况，且使用的单零点补偿器更容易设计。

缺点：

（1）电流分量边沿尖峰的存在，对噪声敏感性强，更易受噪声影响。

2、模拟电流模控制（ECM）

原理：与峰值电流模一样，采用门控采样保持电路来获得电感电流有关分量，通过测量电感两端电压来估算电感电流斜波量。

优点：

（1）消除峰值电流模控制存在的边沿尖峰问题。

（2）模拟的电感电流分量毛刺更少，对噪声敏感度不高，使其能工作在最小占空比下。

3、内部补偿的高级电流模控制（ACM）

原理：基于纹波的峰值电流模控制，内部产生斜波代替电感电流的电流反馈分量。

优点：

（1）非线性控制模式的快瞬态响应。

（2）对外部补偿的板上电容等寄生参数不敏感。

（3）有固定且可预测的开关频率。

（4）使用简单的补偿方式减少外部元件。

三、迟滞模控制

迟滞模控制控制下的降压型DC-DC变换器如图6所示：

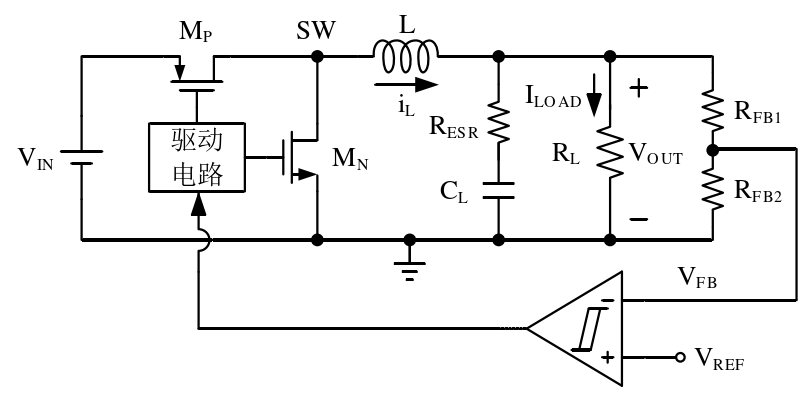

图6 迟滞模控制控制下的降压型DC-DC变换器

相比电压模与峰值电模控制，迟滞模控制最简单，只需要一个迟滞比较器，不需任何额外补偿。

迟滞模控制控制下的降压型DC-DC变换器的关键节点信号如图7所示：

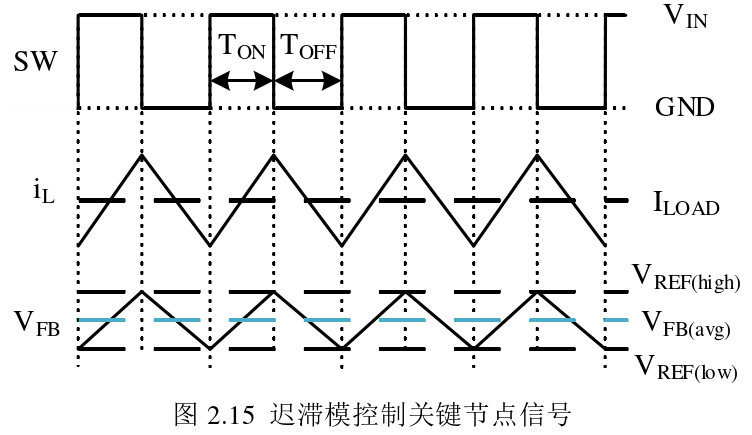

图7 迟滞模控制控制下的降压型DC-DC变换器的关键节点信号

导通阶段，输出电压一直上升，当输出反馈电压超过参考高阈值电压时，导通时间停止，进入关断阶段。

关断阶段，输出电压一直下降，当输出反馈电压低于参考低阈值电压时，截止时间停止，进入导通阶段。

优点：

（1）各周期导通时间和关断时间不固定，所以迟滞模控制开关频率随负载电流变化而变化。在轻负载下，开关频率有效降低，从而获得较高的转换效率。

（2）非常适用于快速瞬态响应的情况。

缺点：

（1）输出电容ESR两端电压需要输出一定量的纹波才能使迟滞模控制正常工作，故输出纹波较大，输出电压直流点在较大电压范围内变化，输出电容功耗也较大。

[1]陈成. 一种自适应导通时间降压型DC-DC变换器[D].西安电子科技大学,2020.DOI:10.27389/d.cnki.gxadu.2020.002086.
