Vienna 整流器系统的技术指标与参数设计

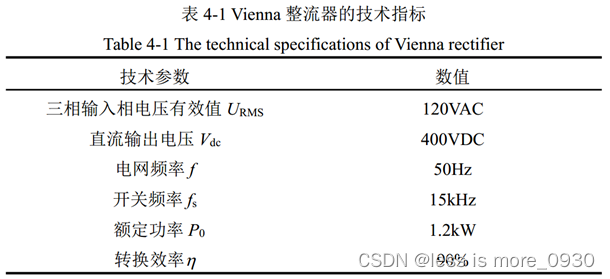

针对中小功率的应用场景设计了一台 1.2kW 的 Vienna 整流器样机。为了便于元器件选型，通过前级降压将输入相电压有效值设置为 120V。系统主要技术指标如下：

1.功率MOSFET的计算与选取

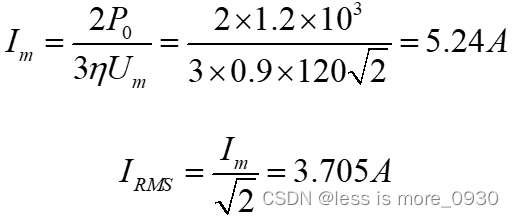

对功率 MOSFET 的选取要求主要考虑其耐受电压与漏极电流。根据输入电压、电流与系统功率的关系，有：

其中，Um为三相交流输入相电压峰值；Im三相交流输入相电流的峰值；IRMS三相交流输入相电流的有效值。由于 Vienna 整流器中每个功率 MOSFET 所承受电压为Vdc/2=200V，在选型时需要留有不小于2倍的电流裕度与1.5~ 2.5倍的电压应力，最终选耐压为 600V，最大电流 15A 的功率MOSFET。

2.输入滤波电感的计算与选取

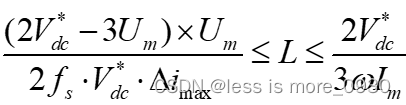

在Vienna整流器中，输入电流的谐波特性与电流内环的整体性能往往取决于交流侧输入滤波电感。在实际设计中，对滤波电感的设计通常有两种方法，第一种是根据输入电流纹波的最大允许值来确定滤波电感的下限，根据对电流内环动态性能的技术要求确定滤波电感的上限；第二种是直接将滤波电感的值确定为系统输入阻抗的5%~8%。本文采用第一种方法对滤波电感进行设计，其取值范围为：

其中，为直流输出电压的给定值；fs为开关频率；Δimax为输入电流最大纹波，通常取Δimax=0.2Im。按照技术指标，将相关参数代入电感取值范围进行计算后，将滤波电感的大小选定为 4.7mH。

3.直流侧输出电容的计算与选取

根据工作原理的分析可知，直流侧输出电容的充、放电情况随着三组功率MOSFET的开断情况不同而不同，通过控制输出电容的充、放电时间就可以控制直流输出电压的特性。因此，合理设置输出电容不仅能够保证直流输出电压的稳定性，还能减小输出电压纹波。

通常，输出电容越大，系统的鲁棒性越强，但输出电容过大又会造成系统的充电时间过久，从而降低系统的快速性。考虑到以上因素，可以按下式对输出电容进行计算：

其中：ΔPo 为系统功率的波动值；Tmax 为系统最大延迟时间；ΔVdcmax 为直流输出电压的最大波动值。

取ΔPo为系统半载时的功率；Tmax=0.1s；ΔVdcmax为直流输出电压的3%。将相关参数代入输出电容计算式可得：

由于直流侧上、下电容电压均为Vdc/2=200V，考虑一定裕量后，选择输出电容值为 1000μF， 耐受电压 450V。

4.快恢复二极管的计算与选取

对恢复二极管的选取，主要考虑其耐压和允许通过的最大电流等特性。当系统稳态运行时，二极管所承受的最大反压为Vdc/2=200V；根据系统的工作原理可知，其允许通过的最大电流为输入电流的1/2，具体计算公式如下：

其中，IVD 为二极管的工作电流；IT(AV)为二极管的平均电流。

将相关参数代入计算可得：IVD = 1.85A，IT(AV) = 1.18A。在进行具体选型时，电压、电流参数分别留有 2~3 倍与 1.5~2 倍的裕量。 综合考虑，选用最大耐压为 600V，最大允许电流为 8A的快速恢复二极管。
