降压型DC-DC变换电路自适应恒定导通时间控制模式

一、恒定导通时间模式

1. 恒定导通时间模式

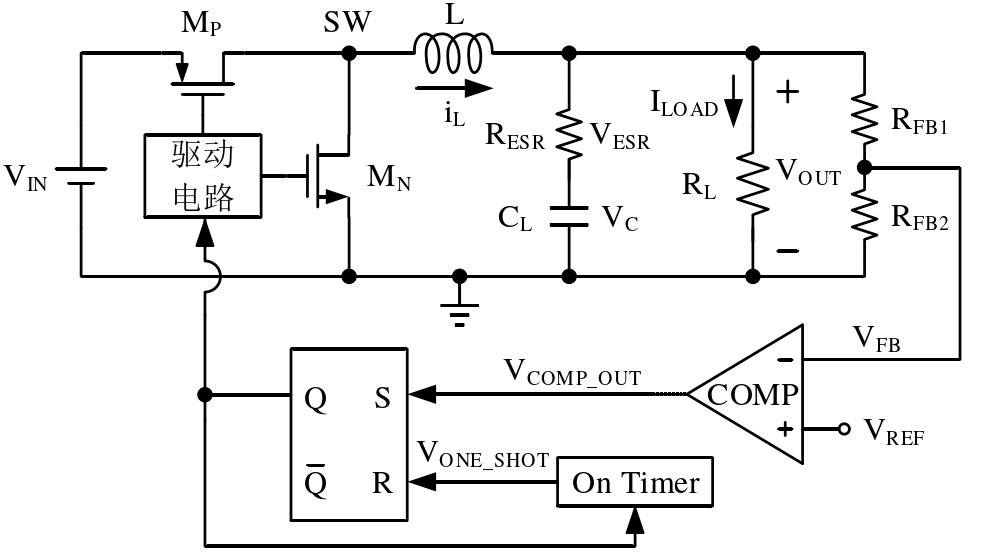

恒定导通时间控制降压型DC-DC变换器的整体框架如下图所示：

图1 恒定导通时间控制降压型DC-DC变换器

构成：主功率级电路、比较器、RS触发器、驱动电路、恒定导通时间产生电路

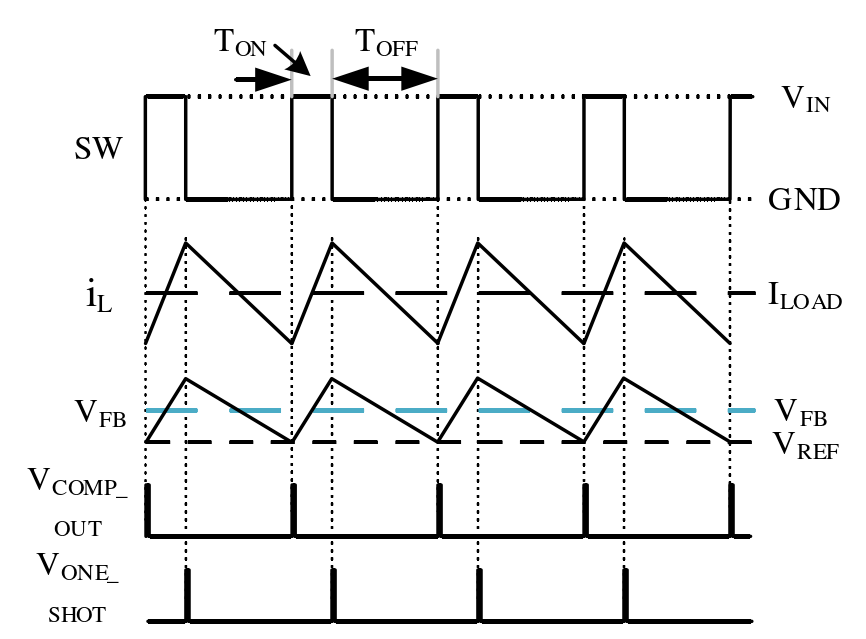

关键点相关信号如图2所示：

图2 恒定导通时间控制相关信号

原理：当从输出端反馈到比较器输入端的反馈电压低于参考电压时，比较器产生脉冲信号，分别导通和关断功率管进入导通阶段。计时器开始工作计时且产生与输入电压成反比的导通时间。当计时器计时结束，则输出脉冲信号，分别关断和导通功率管进入关断阶段。使得反馈电压再次下降，反复循环，稳定输出电压。

缺点：

（1）仅固定导通时间，关断时间依然不定，抑制实际开关频率偏移效果不明显。

（2）开关频率仍与负载电流有关。

（3）输出电压纹波大，ESR存在额外功率损耗。

2. 带模拟纹波的恒定导通时间模式

检测关断时间流过功率管中的电流，产生与该电流相关的电压成分，与反馈电压叠加后注入到比较器，从而不用输出电压存在大ESR解决输出电压纹波大的固有缺点。

二、自适应恒定导通时间模式

1、传统自适应恒定导通时间模式

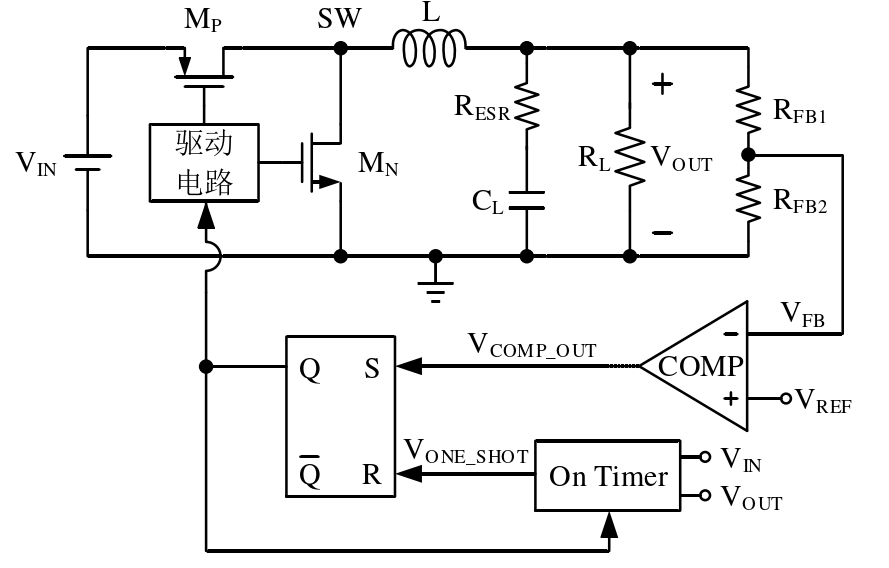

图3 传统自适应恒定导通时间控制的降压型DC-DC变换器

电路结构与恒定导通时间控制电路几乎一模一样，只是自适应导通时间产生电路产生的导通时间会与输入电压和输出电压成比例关系，在CCM模式下占空比公式为：

由公式可以看出，只要在CCM模式下，导通时间和占空比成比例变化，则开关频率可以维持一个定值。控制原理和瞬态响应与迟滞模控制及恒定导通时间控制相同，唯一优点是有效的抑制了开关频率的漂移。

ESR的阻值需要大于一定值以产生和电感电流同相的纹波使环路正常工作。

2、纹波注入型自适应恒定导通时间控制

图4 纹波注入型自适应恒定导通时间控制的降压型DC-DC变换器

相同之处：

整体电路框架与图3一样，其中控制逻辑和驱动电路包含图3中的计时器和RS触发器，计时时间和输入电压及输出电压成比例关系。

不同之处：

图3中ESR的阻值需要大于一定值以产生和电感电流同相的纹波使环路正常工作。

图4将R1、C1串接并跨接在电感L两端，将含有和电感电流同相纹波的节点电压由电容C2耦合到直流反馈电压上，增强环路稳定性，减小输出纹波电压，降低对输出电容的ESR阻值要求（降低了电路对外部器件寄生电容参数的依赖性）。

缺点：

该外部注入纹波方法需要额外的外部大电容，其中电容C1、C2会分别达到nF和uF量级，不利于在PCB板上集成。

3、带直流校准且纹波注入型自适应恒定导通时间控制

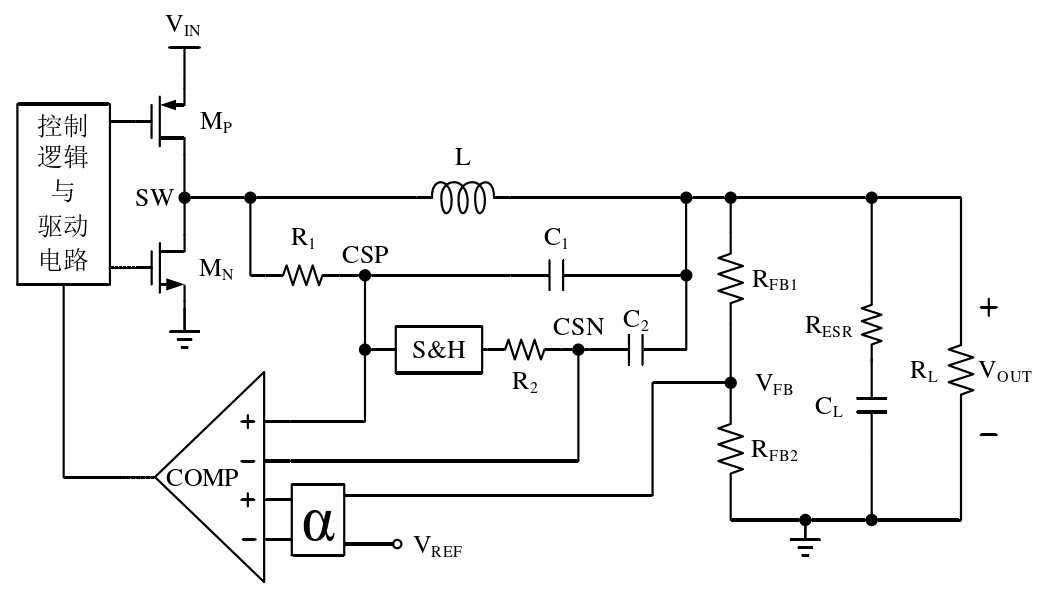

图5 带直流校准且纹波注入型自适应恒定导通时间控制的降压型DC-DC变换器

拥有所有图4的优点，采用采样保持电路来采样保持注入纹波的谷值点，采用此方法可以消除纹波注入带来的输出精度问题。能改善电磁干扰问题，解决输出电压精度问题，但保持采样电路设计相对困难。

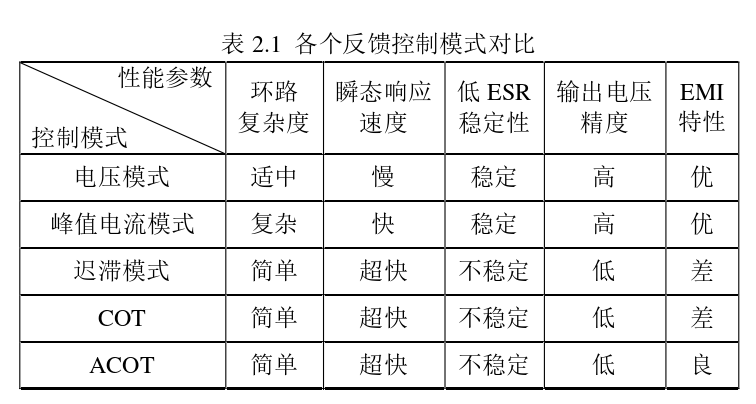

三、降压型DC-DC变换器的各反馈模式对比

[1]陈成. 一种自适应导通时间降压型DC-DC变换器[D].西安电子科技大学,2020.DOI:10.27389/d.cnki.gxadu.2020.002086.
