入门51单片机矩阵按键控制原理与模块代码记录

目录

1 矩阵按键模块控制原理

1.1独立按键控制原理

1.2 矩阵按键模块控制原理

2.矩阵按键模块

---

型号：STC8952RC

keil5：使用ATC8952

1 矩阵按键模块控制原理

1.1独立按键控制原理

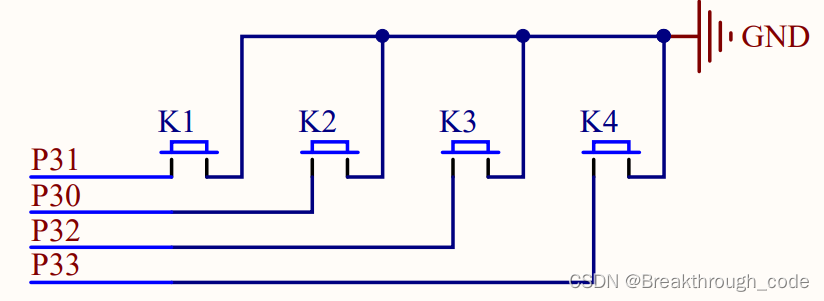

         按键K2未按下，接地GND的一端与接P30口的一端断开不导通，当K2按键按下，按键内部金属相接导通，从P30将接地端的0电势输入单片机芯片，芯片就知道了K2被按下（因为该型单片机P口均为弱上拉、强下拉、准（准相当于基本）双向通信即高电平驱动能力弱，低电平驱动能力强；即使P某一端输出为高电平，但外界直接接地为0，该高电平会被0强下拉为0，这样就做到了相当于输入为0）

1.2 矩阵按键模块控制原理

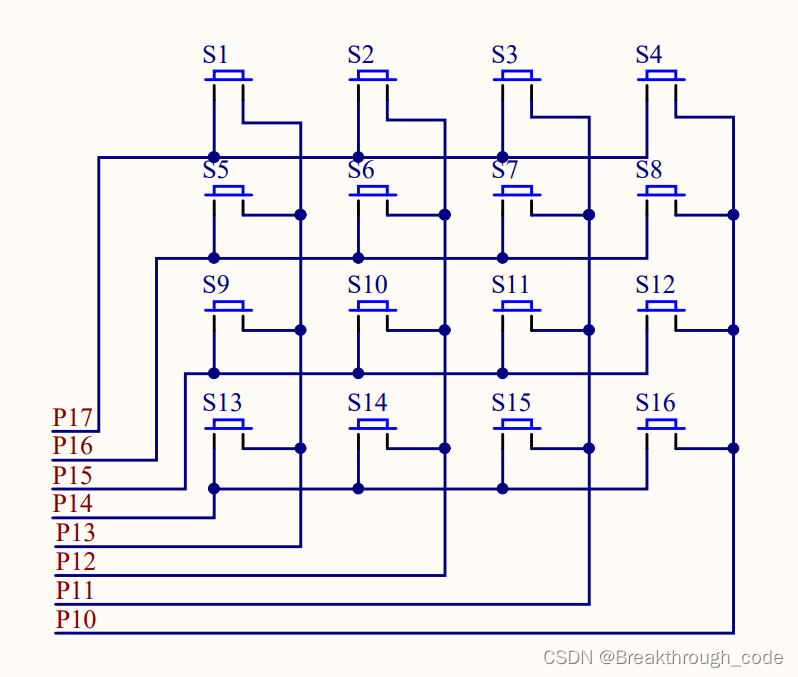

         为了节省IO口，可以用矩阵方式控制多个按键。

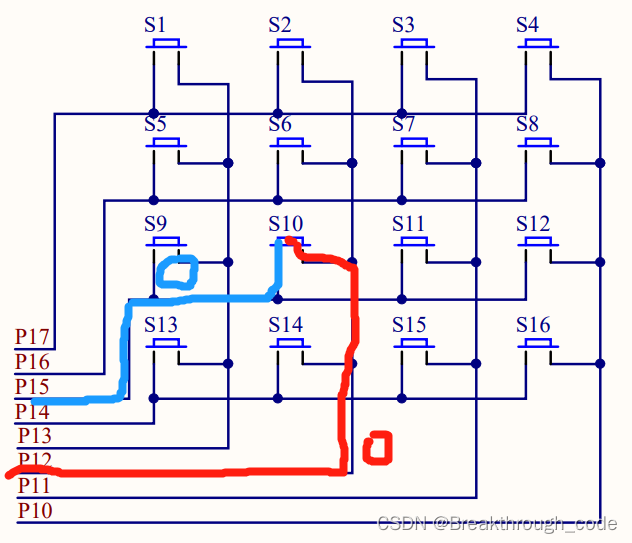

        可以通过逐行或逐列扫描，利用独立按键控制原理进行按键选择，例如S10被按下，怎么让单片机芯片知道：我们选择用逐列扫描，即依次快速的（芯片频率多快就有多快）给每一列低电平0（相当于独立按键一端接地），再检测哪一行被导通了（即该端电势与低电平那一端一样），根据行列便可以知道哪个按键被按下。

        具体的：假设某一时刻 （P13,P12,P11,P10） = （1，0，1，1） ，我们同时检测（P17,P16,P15,P14）的输入为（1，1，0，1），证明S10处导通了，即被按下了。

        注意同一极小时间段，只能扫描一列，只能检测出一个按键被按下。

2.矩阵按键模块

#include <REGX52.H>

void Delay1ms(unsigned int  xms);

/*
* 按列扫描矩阵键盘返回按键所代表的意义（本函数按钮S1~S16表示数字1~16）
* 返回无符号数字1~16
*/
unsigned char MaxtrixKey() {
	unsigned char kayvalue=0;

	P1 = 0xff; P1_3 = 0;//扫描第P13所对应那一列
    //Delay1ms(20); while(P1_7 == 0);Delay1ms(20); 按键消抖
    //判断这一列上哪一行导通
	if(P1_7 == 0) {Delay1ms(20); while(P1_7 == 0);Delay1ms(20); kayvalue = 1;}
	if(P1_6 == 0) {Delay1ms(20); while(P1_6 == 0);Delay1ms(20); kayvalue = 5;}
	if(P1_5 == 0) {Delay1ms(20); while(P1_5 == 0);Delay1ms(20); kayvalue = 9;}
	if(P1_4 == 0) {Delay1ms(20); while(P1_4 == 0);Delay1ms(20); kayvalue = 13;}

	P1 = 0xff; P1_2 = 0;
	if(P1_7 == 0) {Delay1ms(20); while(P1_7 == 0);Delay1ms(20); kayvalue = 2;}
	if(P1_6 == 0) {Delay1ms(20); while(P1_6 == 0);Delay1ms(20); kayvalue = 6;}
	if(P1_5 == 0) {Delay1ms(20); while(P1_5 == 0);Delay1ms(20); kayvalue = 10;}
	if(P1_4 == 0) {Delay1ms(20); while(P1_4 == 0);Delay1ms(20); kayvalue = 14;}

	P1 = 0xff; P1_1 = 0;
	if(P1_7 == 0) {Delay1ms(20); while(P1_7 == 0);Delay1ms(20); kayvalue = 3;}
	if(P1_6 == 0) {Delay1ms(20); while(P1_6 == 0);Delay1ms(20); kayvalue = 7;}
	if(P1_5 == 0) {Delay1ms(20); while(P1_5 == 0);Delay1ms(20); kayvalue = 11;}
	if(P1_4 == 0) {Delay1ms(20); while(P1_4 == 0);Delay1ms(20); kayvalue = 15;}

	P1 = 0xff; P1_0 = 0;
	if(P1_7 == 0) {Delay1ms(20); while(P1_7 == 0);Delay1ms(20); kayvalue = 4;}
	if(P1_6 == 0) {Delay1ms(20); while(P1_6 == 0);Delay1ms(20); kayvalue = 8;}
	if(P1_5 == 0) {Delay1ms(20); while(P1_5 == 0);Delay1ms(20); kayvalue = 12;}
	if(P1_4 == 0) {Delay1ms(20); while(P1_4 == 0);Delay1ms(20); kayvalue = 16;}

	return kayvalue;

}

//stc-isp软件计时器生成
void Delay1ms(unsigned int  xms)		//@12.000MHz
{
	unsigned char i, j;

	while(xms--)
	{
		i = 2;
		j = 239;
		do
		{
			while (--j);
		} while (--i);
	}
}

——B站江科大自协学习
