TFT玻璃减光罩及CF玻璃减OC层带来的影响

Kimliao166

于 2024-04-28 08:14:36 发布

阅读量921

点赞数 4

文章标签：嵌入式硬件

本文链接：https://blog.csdn.net/weixin_53757859/article/details/138265971

版权

LCD定制开模中的Costdown措施包括TFT玻璃减少光罩层数和CF玻璃去除OC层，这降低了生产成本，但也提高了生产线体的制程难度。OC层的缺失可能导致满天星、拖影等问题，而减少TFT光罩层数则可能引发蚀刻残留和Mura等隐患。解决方案包括调整BM遮光面积和控制像素高度差。减少光罩层数影响液晶盒内的LC Margin，可能导致高温边界内缩。因此，需要对LC Margin进行评价并修正CF PS高低值以确保产品品质。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

LCD代理厂商或模组厂商会对一些LCD进行定制开模，在LCD开模的过程中由于成本的关系会对LCD进行Costdown处理，常规的做法是：TFT玻璃从5道光罩减为4道光罩，CF玻璃取消OC填充层。这样做固然减少了Mask的费用并提高了生产效率但对生产线体的制程能力有着非常高的要求，若LCD生产线老化及其维护不佳的话非常容易出现批量隐患性问题。

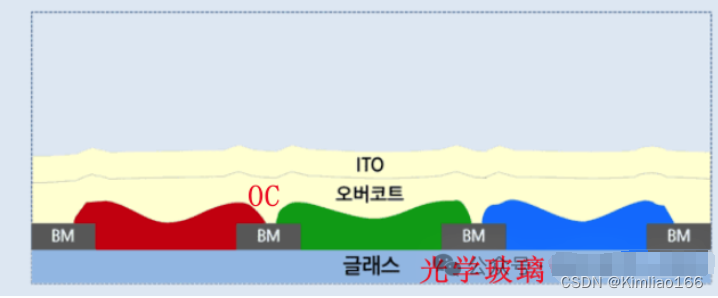

CF玻璃的组成及各层的作用：光学玻璃基材+BM黑色遮光层+RGB滤色片层+OC填充层+COM ITO层。在光学玻璃上先进行制作BM层用于RGB不同像素间遮光处理后再分别制作R、G、B滤色片层；RGB滤色片层用于实现显示的RGB效果；在RGB层上方由于RGB三个像素的高度不一致为弥补高度差增加一道OC填充层并保护RGB层；再在OC填充层的表面制作用于控制液晶的电极COM ITO层。
在这里插入图片描述

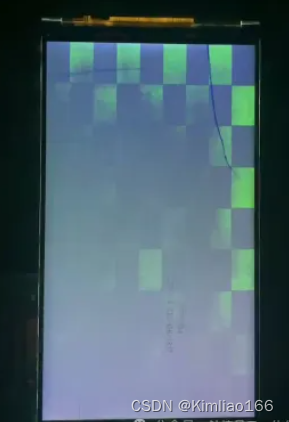

取消CF玻璃的OC层的隐患：OC层的作用是填补RGB像素间高度差，缺失了OC层COM ITO层也将变得高低不平并影响液晶锚定方向，这些影响会导致满天星、拖影、部分区域液晶响应速度慢导致的残影。为避免这些隐患需要加大BM遮光面积、控制RGB像素间高度差且在LCM点亮过程中尽量使用点翻转但功耗比列翻转大。
在这里插入图片描述
TFT玻璃的组成及各层的作用：Gate及扫描线层+Gate绝缘及图形层+S/D和数据线及沟道层+保护绝缘及导通过孔Via层+透明像素电极ITO层共5道Mask，其中Gate及扫描线层+Gate绝缘及图形层&
