基于NCO的AM调制信号发生器（Quartus）

一、说明

实现平台：Quartus17.1和Modelsim SE-64 10.4

二、内容

1. 利用NCO产生调制信号和载波信号；

2. 根据AM调幅原理，产生调制度为0.5的AM调制器设计；

3. 验证AM调制信号的正确性，并改变调制度，观察波形变化情况；

4. 能够根据NCO的配置参数，实现不同载波频率和调制信号的产生，继而实现各种样式的AM信号。

三、实验原理

       幅度调制是模拟调制中的重要类型，在无线通信领域有着非常经典的理论研究价值和应用背景。从实现方式上幅度调制可以分为：常规AM，抑制载波的DSB调制、单边带SSB和残留边带四种调制方式。本次实验，我们用FPGA来进行常规AM调制的数字化实现。

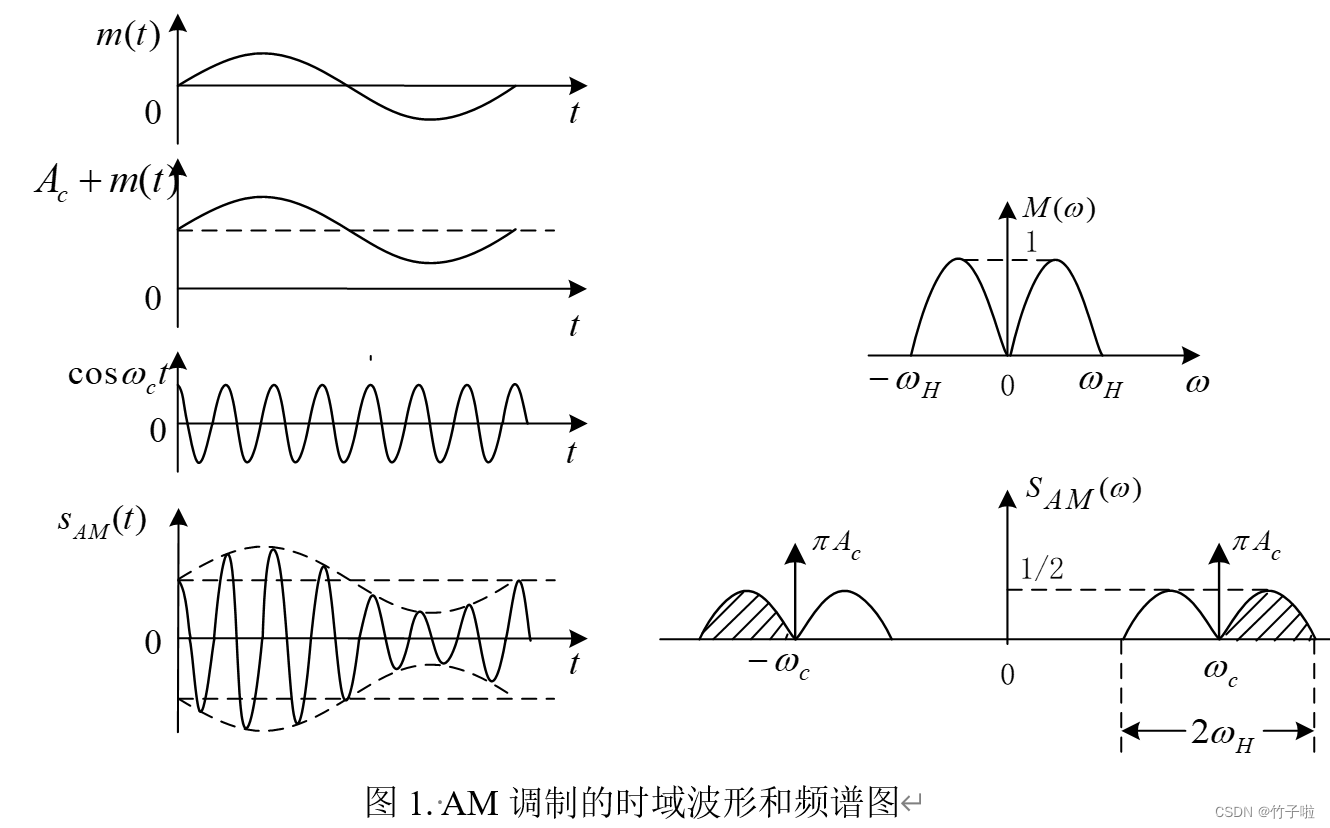

       AM的表达式为：



        其中，是直流偏置分量；是带调制信号，使我们要传输的信息。

 当时，上述表达式可写为：

       其中，是调制度，一般情况下小于等于1。是调制信号（这里是单频正弦波）的频率，是载波频率。

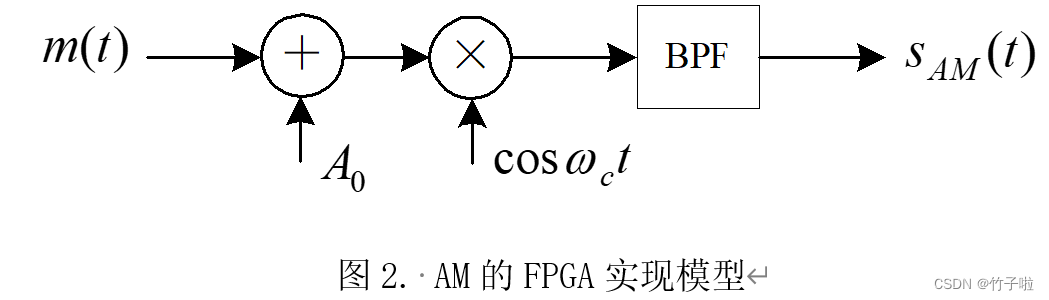

       根据表达式 ，建立AM的FPGA实现数学模型，如图2所示：

四、步骤

（1）设计要求

要求设计一个可变频率的正弦波产生器，主要参数为：

• 50MHz主时钟clock，低电平有效复位reset；
• 输出调制信号（正弦波）wSource，频率为1kHz，幅度3.3V，10位输出；
• 输出载波信号（正弦波）wCarr，频率为1MHz，幅度3.3V，10位输出；
• 输出AM调制信号Amsig，3.3V，12位输出

（2）设计思路

 1.产生调制信号wSource。调用宏功能模块NCO，按照输入时钟50MHz，产生频率为1KHz的正弦信号输出，并命名为b1_source.v。

2.产生载波信号wCarr。调用宏功能模块NCO，按照输入时钟50MHz，产生频率为1MHz的正弦信号输出，并命名为b2_source.v。

3.计算调幅度和调制信号的乘积（对应)。调用宏功能模块LPM_MULT，调制度=0.5，统一定标为10'b00_1111_1111,计算和wSource的乘积。

4.计算调幅度与调制信号乘积值与1相加（对应）。

5.产生调制信号Amsig。调用宏功能模块LPM_ MULT，将载波信号wCarr与步骤4所产生的值进行相乘，得到Amsig。

 （3）具体实现

1.打开quartus新建工程，首先设计顶层模块，代码如下：

module am_gen(clk,rst_n,am_sig,w_Source,w_Carrier);
	input clk;
	input rst_n;
	output [19:0] am_sig;
	output [9:0] w_Source;
	output [9:0] w_Carrier;

wire [17:0] source_1k;
wire [17:0] carrier_1m;
wire outvalid_1;
wire outvalid_2;
wire [19:0] wsource_out1;
wire [10:0] wsource;
wire [19:0] am_sig_out;


b1_source u1 (
		.clk       (clk),       // clk.clk
		.reset_n   (rst_n),   // rst.reset_n
		.clken     (1'b1),     //  in.clken
		.phi_inc_i (32'd85899), //    .phi_inc_i
		.fsin_o    (source_1k),    // out.fsin_o
		.out_valid (outvalid_1)  //    .out_valid
	);

b2_source u2 (
		.clk       (clk),       // clk.clk
		.reset_n   (rst_n),   // rst.reset_n
		.clken     (1'b1),     //  in.clken
		.phi_inc_i (32'd85899346), //    .phi_inc_i
		.fsin_o    (carrier_1m),    // out.fsin_o
		.out_valid (outvalid_2)  //    .out_valid
	);

mult1 m1(
		.dataa(10'b00_1111_1111),
		.datab(source_1k[17:8]),
		.result(wsource_out1)
	);

assign wsource = wsource_out1[19:9] + 11'b001_1111_1111;

mult2 m2(
	.dataa(wsource[10:1]),
	.datab(carrier_1m[17:8]),
	.result(am_sig_out)
	);

assign am_sig = am_sig_out;
assign w_Source = source_1k[17:8];
assign w_Carrier = carrier_1m[17:8];

endmodule

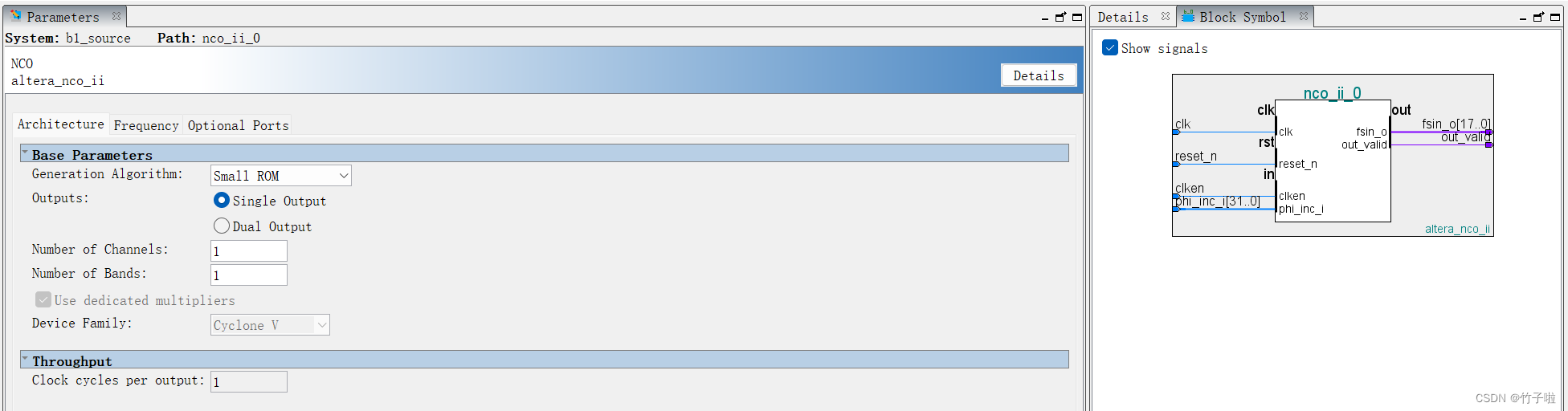

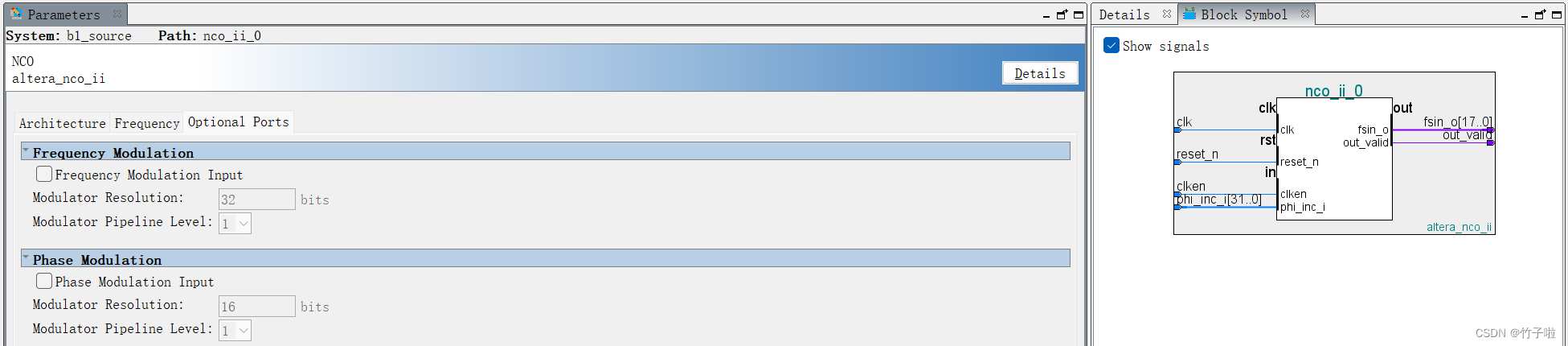

 2.调制信号wSource产生模块，NCO具体参数设计：

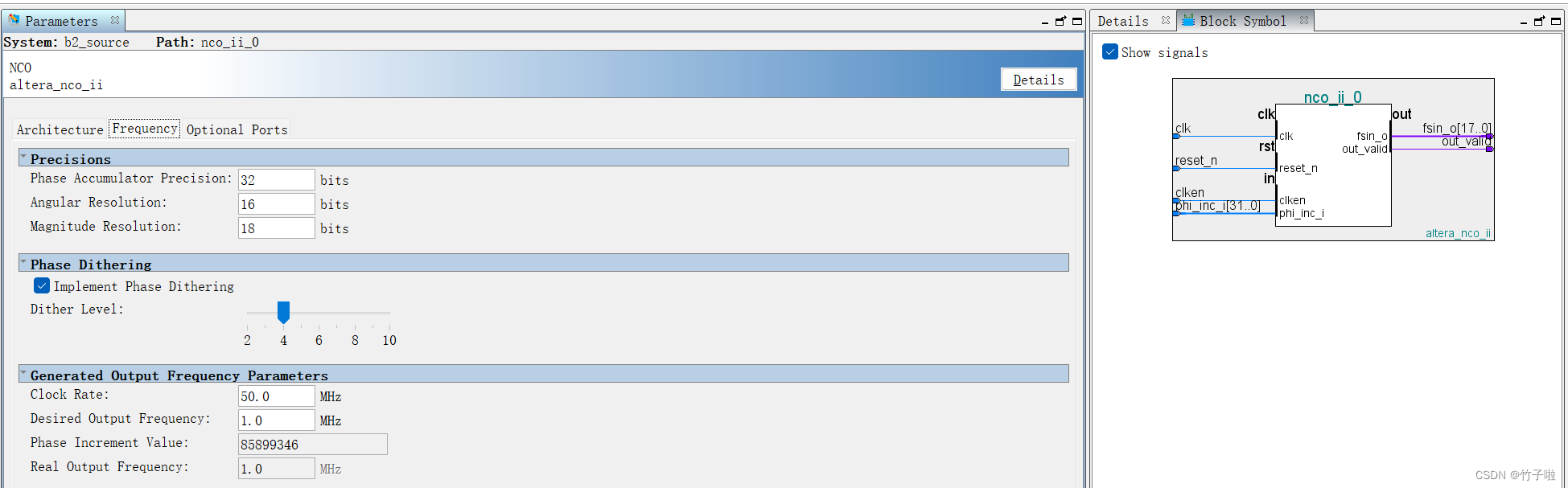

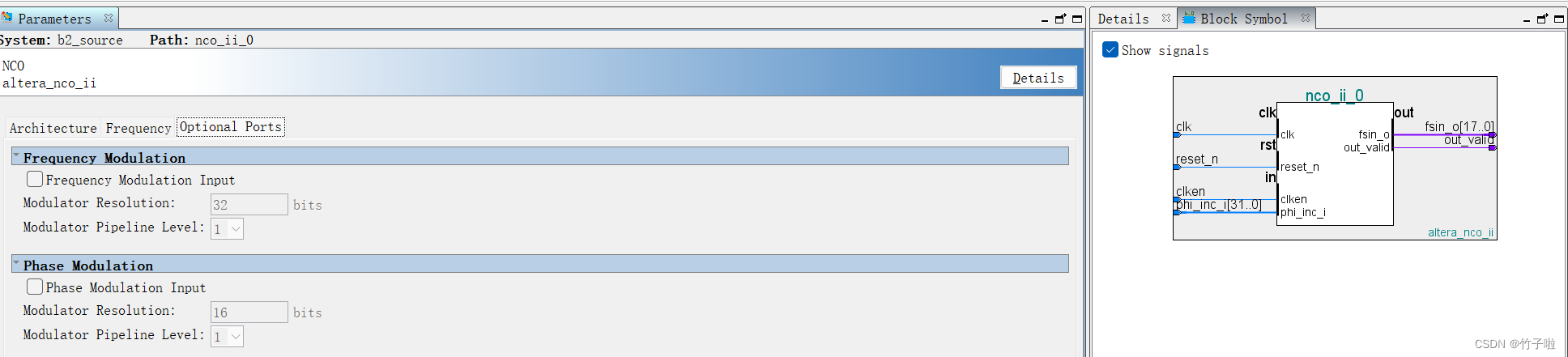

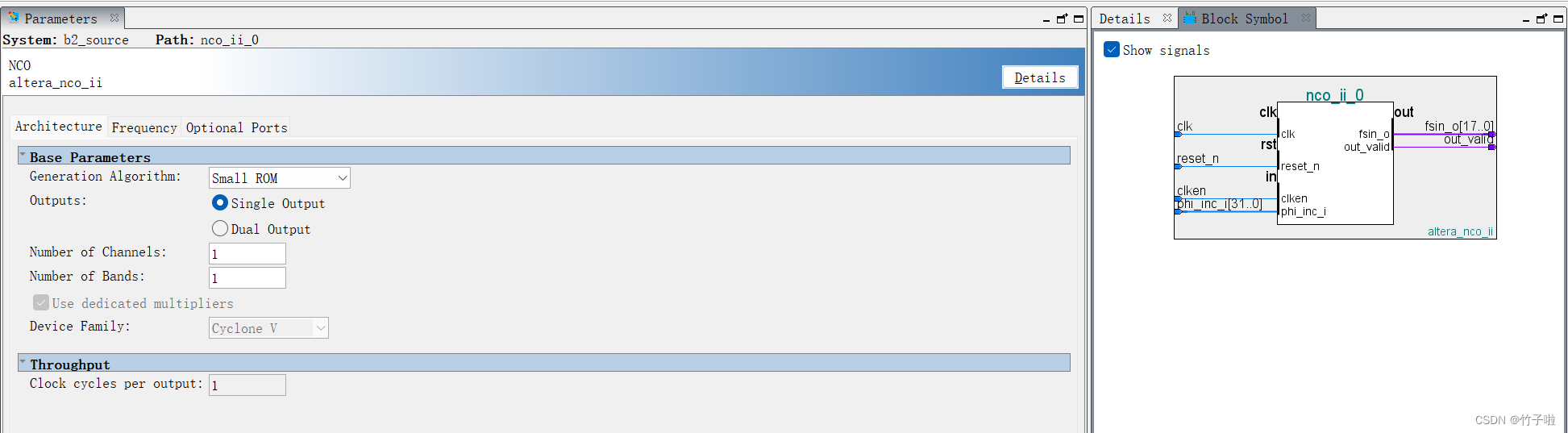

 3.载波信号wCarr产生模块，NCO具体参数设计：

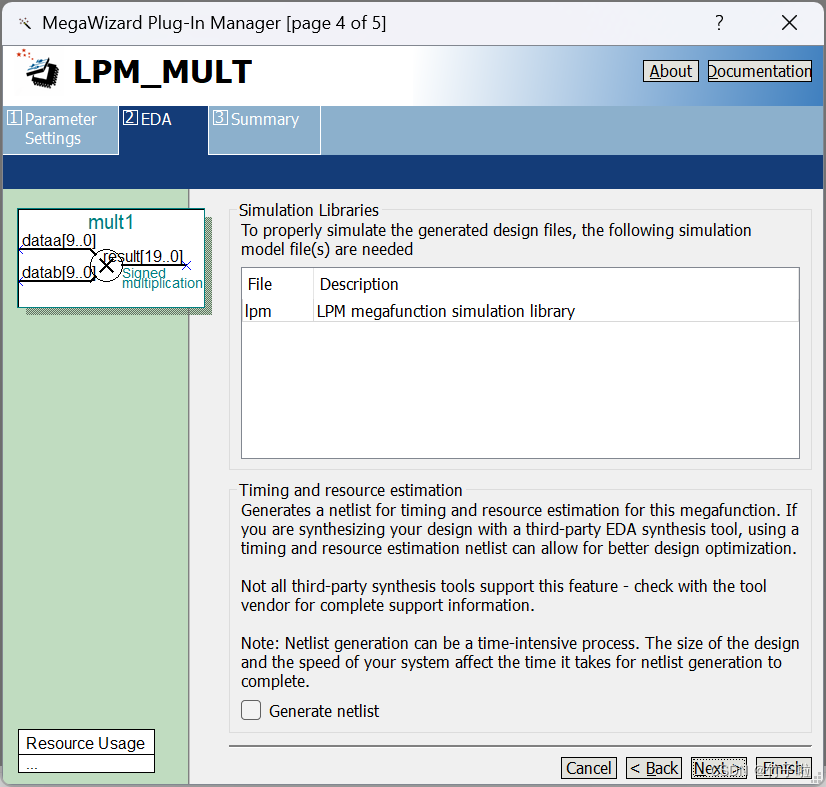

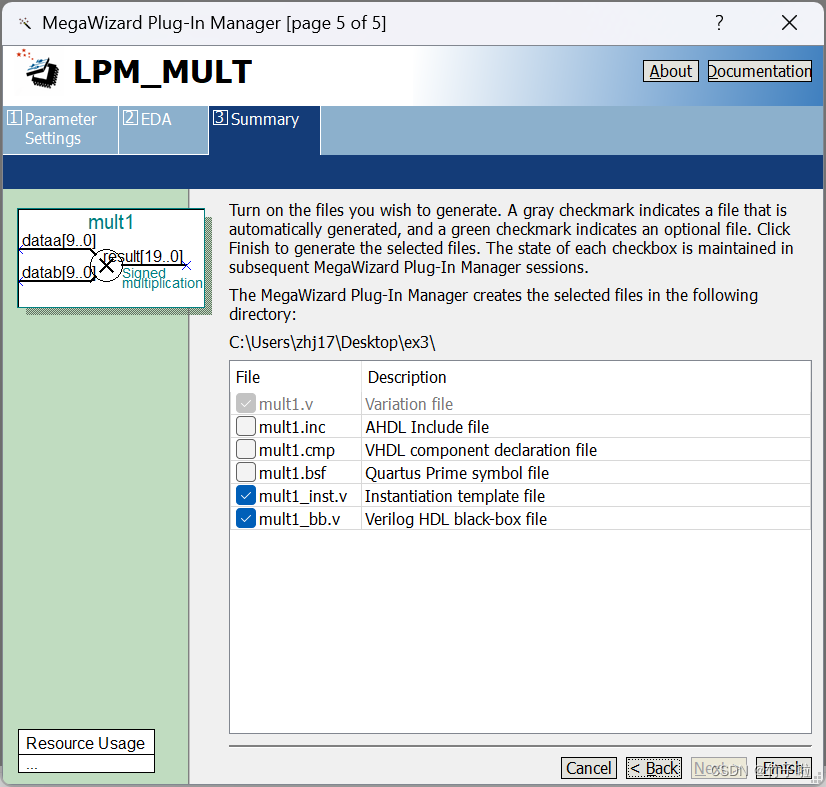

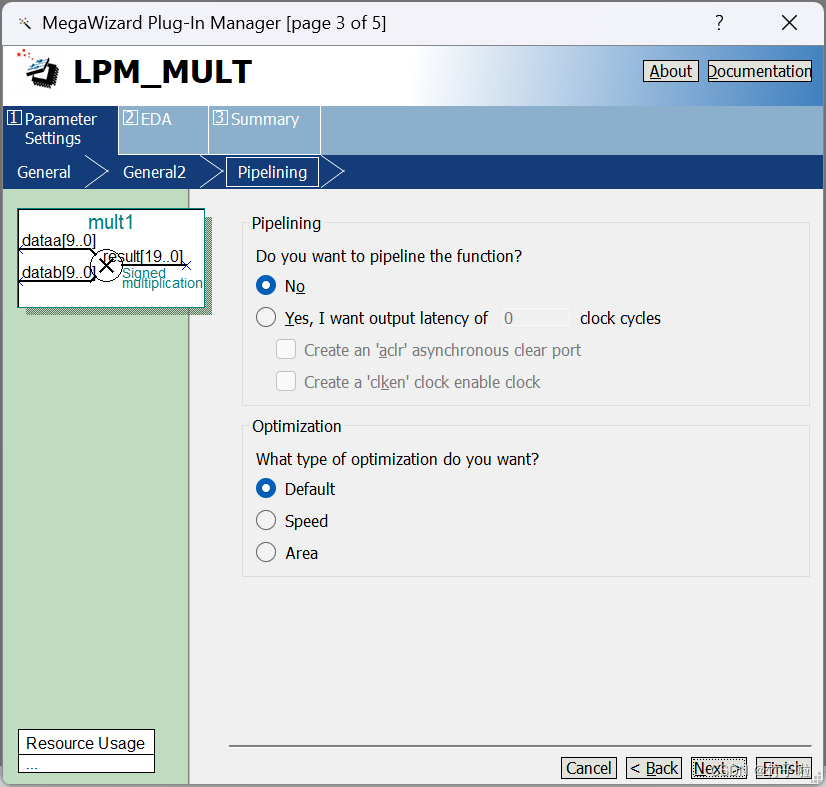

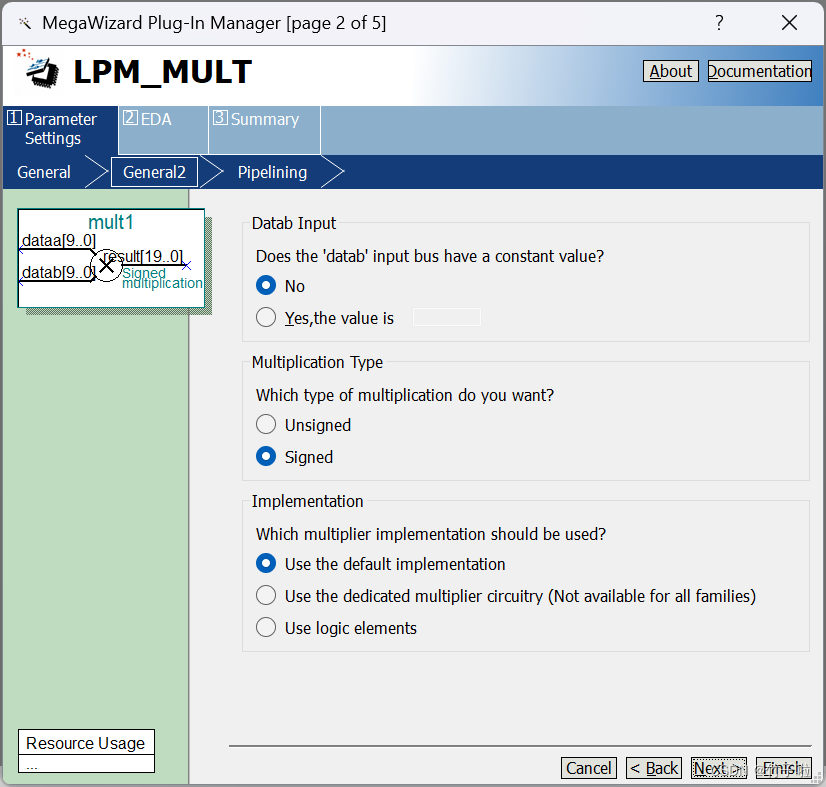

 4.mult1和mult2宏功能模块LPM_ MULT参数设置：

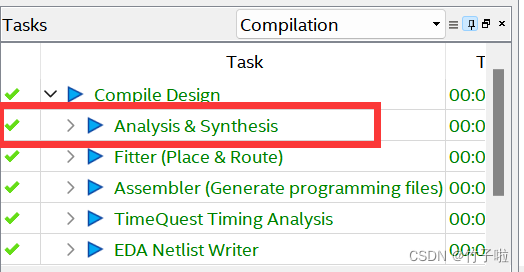

5.程序设计完成后点击综合，只要综合完成即可进行下一步。

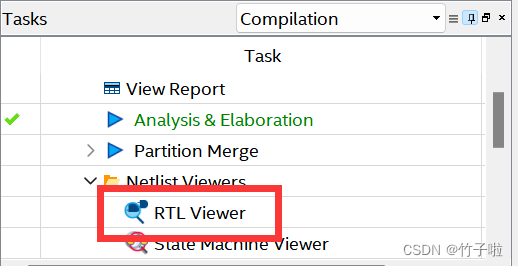

设计完成后可以看到RTL原理图如下所示，基本符合预期。

 6.TestBench程序编写如下：

`timescale 1 ns/ 1 ns
module am_gen_vlg_tst();

reg clk;
reg rst_n;

wire [19:0]  am_sig;
wire [9:0]  w_Carrier;
wire [9:0]  w_Source;


am_gen i1 (
	.am_sig(am_sig),
	.clk(clk),
	.rst_n(rst_n),
	.w_Carrier(w_Carrier),
	.w_Source(w_Source)
);

initial
begin
    clk = 0;
	rst_n = 1;
	#100;
	rst_n = 0;
	#100;
	rst_n = 1;
end

always #10 clk = ~clk;

endmodule

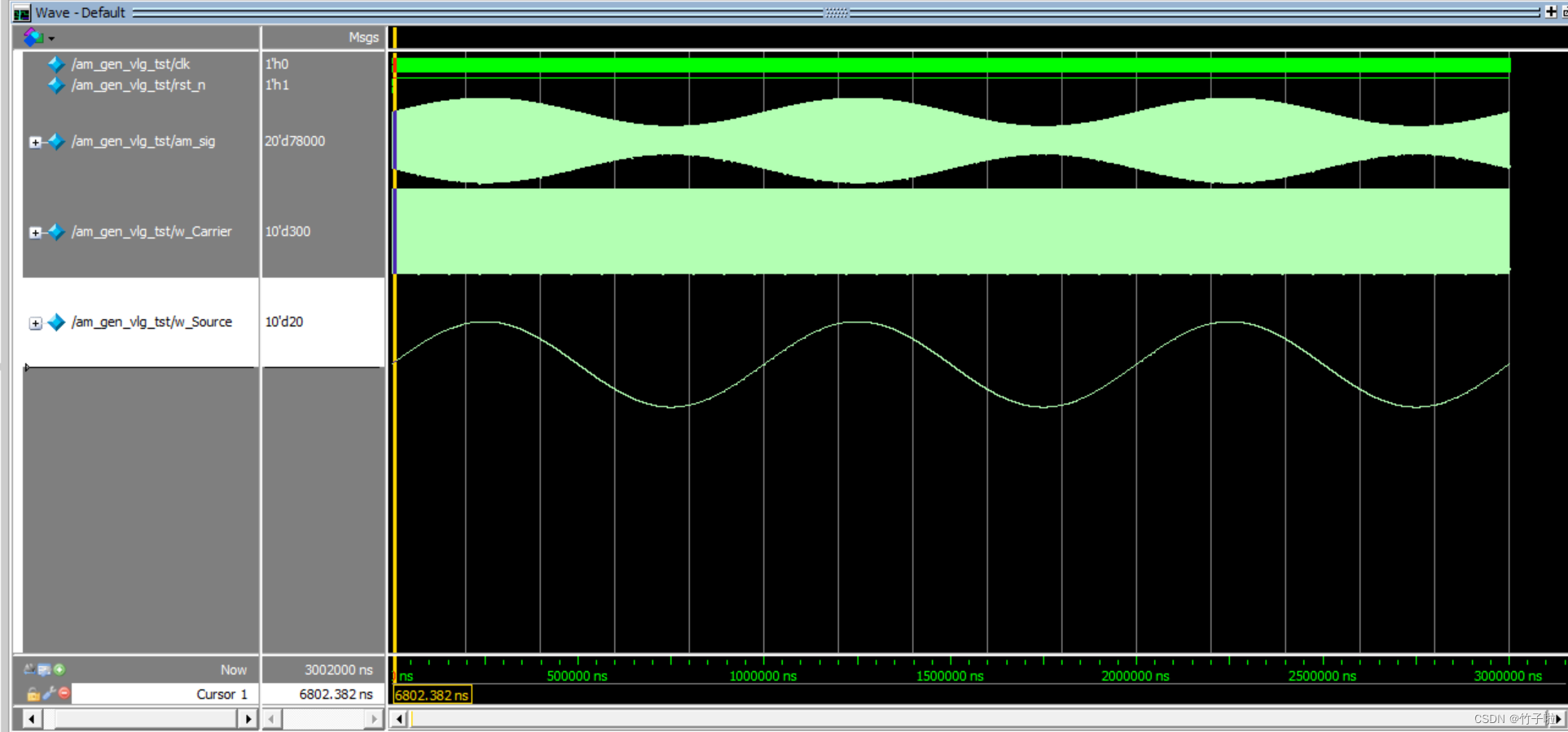

 （4）仿真结果

显示波形设置波形的format和radix，分别设置为analog和decimal

若想改变AM的频率，仅需在NCO中改变频率即可。
