Vivado 工程文件内容说明

vivado创建的工程文件中不同后缀文件夹内容说明

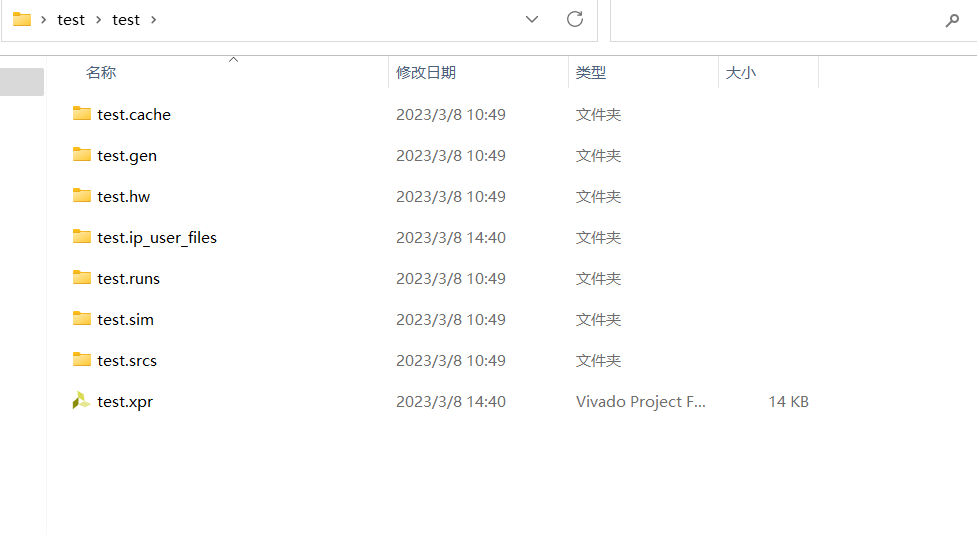

如上图所示，Vivado工程文件中包含的各个类型文件具体可分为：

project_name.cache：Vivado 软件的运行缓存

project_name.hw： 所有波形文件

project_name.ip_user_files：用户关于 IP 的文件

project_name.runs：编译与综合结果 \impl_1 文件夹中的.bin 和 .bit 即为编译生成的可执行文件

project_name.sdk：SDK 环境代码，一般是 ZYNQ 设计中关于 PS 端的代码

project_name.sim：仿真结果

project_name.srcs：所有用户编写的源码、仿真文件与约束文件

project_name.xpr： Vivado 工程启动文件

1、.dcp文件，在ise中每个过程都会产生特定格式的文件，例如.ncd, .pcf, .ngd等等，但是在vivado中，不论是综合还是布局布线都只会产生一种格式的文件，即.dcp文件，每个阶段的.dcp文件都是下一阶段的输入文件，.dcp文件实际上包含了对应阶段处理的信息，用vivado可以直接打开，File->Open Checkpoint. dcp文件主要包括Physical Constraints, Device Constraints, Netlists以及device的信息。

2、.xdc文件，这个是vivado的约束文件。

3、.xci文件，这是定制ip产生的文件，里面包含了定制的ip核的所有信息。

4、.rpt文件，这个是每个过程结束输出的一个report文件，用来记录各个过程中的一些信息。

其中：比较有用的文件是.src文件和.xpr文件，.src存放用户编写的所有源代码，.xpr是vivado的启动文件。
