Allegro基本规则设置指导书之Analysis Modes

下面介绍基本规则设置指导书之Analysis Modes

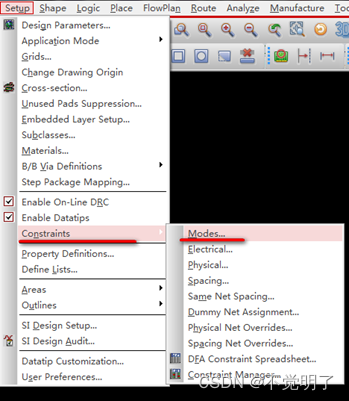

点击set-up-constrains-Modes
在这里插入图片描述

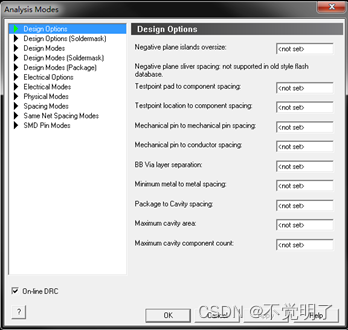

调出Analysis Modes，这个是所有DRC的总开关
在这里插入图片描述

下面介绍常用的一些开关设置

  1. Design Options (Soldermask)
    从上往下
    阻焊到阻焊的间距
    阻焊到pad和走线间距
    阻焊到shape1的间距
    钢网到钢网的间距
    在这里插入图片描述

  2. Design Mode
    从上往下
    测试点Pad到器件DRC开关
    测试点到器件的DRC开关
    测试点在器件下方的DRC开关
    重孔开关
