前言

什么是射线检测？

射线检测（Raycasting）是游戏开发中一种常用的碰撞检测技术，核心原理是发射一条虚拟的"射线"（有起点和方向的无限长直线），检测这条射线是否与场景中的碰撞体（Collider）相交，并获取相交的详细信息。它比传统的碰撞体检测更灵活、高效，尤其适合处理"点到面"“线到体” 的交互场景。

一、怎么创建射线？

Ray ray = new Ray(transform.position, Vector3.down);

transform.position 表示射线的起点（origin），即当前挂载该脚本的游戏对象在世界空间中的位置。

Vector3.down 表示射线的方向（direction），等价于 new Vector3(0, -1, 0)，即沿世界坐标系的 Y 轴负方向（向下）延伸。

最后通过 new Ray(origin,direction) 创建射线对象，这条射线可用于后续的射线检测（如 Physics.Raycast），判断射线是否与场景中的碰撞体相交，常用于实现鼠标交互、碰撞检测等功能（比如检测射线是否击中某个物体）。

二、基本原理

射线的定义：射线由两部分组成

起点（Origin）：射线开始的位置（通常是某个物体的位置，如摄像机、角色、鼠标在世界空间的对应点）。

方向（Direction）：射线延伸的方向（单位向量，如向前、向下、鼠标指向的方向等）。

检测逻辑：

射线沿方向无限延伸（或按设定的最大距离延伸），当它与场景中带有 Collider 组件的物体相交时，会返回 “击中” 状态，并记录相交的详细信息（如击中的点、法线、所在物体等）。

注意：射线只能与带有 Collider 的物体发生检测（触发器 Trigger 需特殊设置是否检测）。

其在unity文档中的定义为：
Raycast文档
向场景中的所有碰撞体投射一条射线，该射线起点为 origin，朝向 direction，长度为 maxDistance。

可以选择写入一个 LayerMask，以过滤掉不想生成与其碰撞的碰撞体。

也可以通过指定 queryTriggerInteraction 来控制是让触发碰撞体生成命中效果，还是使用全局
Physics.queriesHitTriggers 设置。

三、射线检测的典型应用场景

1. 玩家交互：连接 2D 输入与 3D 世界

玩家通过鼠标、触屏等 2D 输入设备与 3D 场景交互时，射线检测是"桥梁"，负责将屏幕坐标映射到 3D 空间中的物体。

（1）鼠标拾取 / 选中物体
场景：RPG 游戏中点击 NPC 对话、策略游戏中选中单位、解谜游戏中点击道具。
实现思路：从摄像机向鼠标位置发射射线，检测射线击中的物体，触发交互逻辑。

示例代码：

void Update() {
    // 鼠标左键点击时检测
    if (Input.GetMouseButtonDown(0))
    {
        // 从主摄像机发射射线到鼠标位置（屏幕坐标转世界射线）
        Ray ray = Camera.main.ScreenPointToRay(Input.mousePosition);
        // 检测射线（最大距离100米，忽略UI层）
        if (Physics.Raycast(ray, out RaycastHit hit, 100f, ~LayerMask.GetMask("UI")))
        {
            // 若击中NPC，触发对话
            if (hit.transform.CompareTag("NPC"))
            {
                hit.transform.GetComponent<NPCDialogue>().StartDialogue();
            }
            // 若击中道具，拾取物品
            else if (hit.transform.CompareTag("Item"))
            {
                Destroy(hit.transform.gameObject);
                Inventory.Instance.AddItem(hit.transform.name);
            }
        }
    }
}

（2）鼠标悬浮提示
场景：MOBA
游戏中鼠标悬停在英雄上显示属性、策略游戏中悬停在建筑上显示信息。
实现思路：每帧发射射线检测鼠标位置，若持续击中某物体，显示其信息面板。

示例代码：

private GameObject currentHoverObject; // 当前悬浮的物体

void Update()
{
    Ray ray = Camera.main.ScreenPointToRay(Input.mousePosition);

    if (Physics.Raycast(ray, out RaycastHit hit, 200f))
    {
        // 若悬浮在新物体上，更新当前物体并显示信息
        if (hit.transform != currentHoverObject)
        {
            // 隐藏上一个物体的信息
            if (currentHoverObject != null)
            {
                currentHoverObject.GetComponent<HoverInfo>().HidePanel();
            }

            // 显示当前物体的信息
            currentHoverObject = hit.transform.gameObject;
            currentHoverObject.GetComponent<HoverInfo>().ShowPanel();
        }
    }
    else
    {
        // 未击中物体，隐藏信息
        if (currentHoverObject != null)
        {
            currentHoverObject.GetComponent<HoverInfo>().HidePanel();
            currentHoverObject = null;
        }
    }
}

2. 游戏机制：实现核心玩法逻辑

射线检测可用于判断 “是否命中”“是否可达”"是否可见"等核心规则。

这是很多玩法的基础，地面检测与角色移动是一个很经典的问题。

场景：第三人称游戏中角色贴地移动（避免悬浮）、跳跃后判断是否落地、车辆行驶时检测地面高度。
实现思路：从角色脚下发射向下的射线，检测与地面的距离，动态调整角色位置或状态。

示例图：

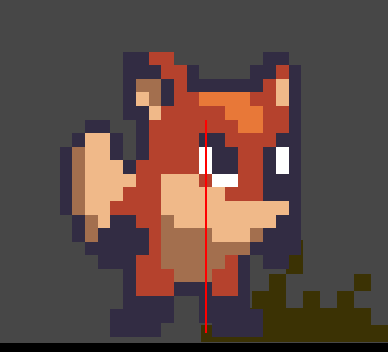

角色贴地射线检测
示例代码：

void isOnGroundCheck()
{
    isOnGround = Physics2D.Raycast(groundCheck.position, Vector2.down,groundCheckDistance, groundLayer);
}

private void OnDrawGizmos()
{
    //程序编写中可视化
    Gizmos.DrawLine(transform.position, new Vector3(transform.position.x, transform.position.y - groundCheckDistance));
    //可以理解为根据提供的两个点，连成一条直线
}

3. AI 行为：实现智能决策

射线检测是 AI “感知环境” 的核心手段，帮助 AI判断视野、目标可见性、攻击范围等。

视线检测（AI 视野）与攻击范围检测
场景：潜行游戏中敌人是否看到玩家、AI 守卫是否发现入侵者，AI近战攻击时判断是否在攻击距离内、远程 AI 判断是否可射击目标。

实现思路：从 AI 眼睛向目标（玩家）发射射线，若射线未被障碍物阻挡，则判定
“看到目标”，向目标发射射线，若距离小于攻击范围且无遮挡，则触发攻击。

示例图：

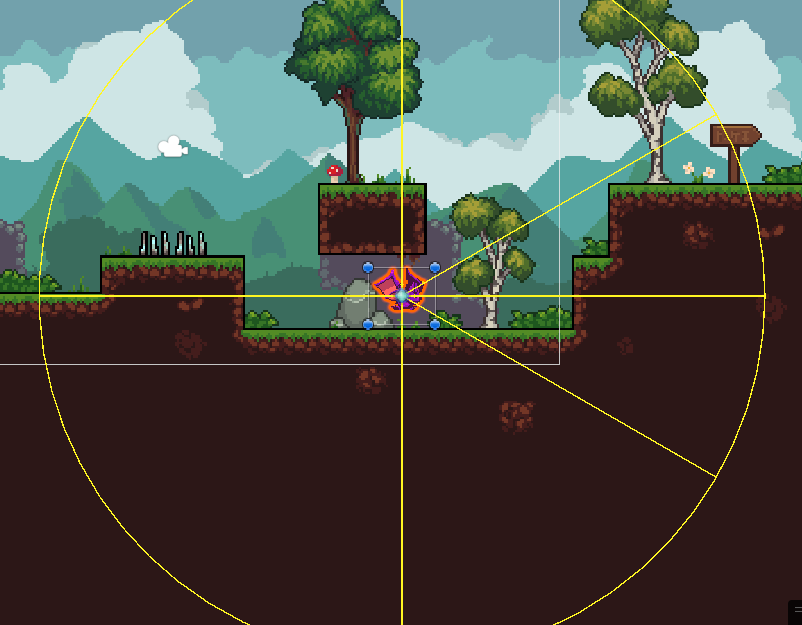

敌人视野范围
扇形区域为怪物视野

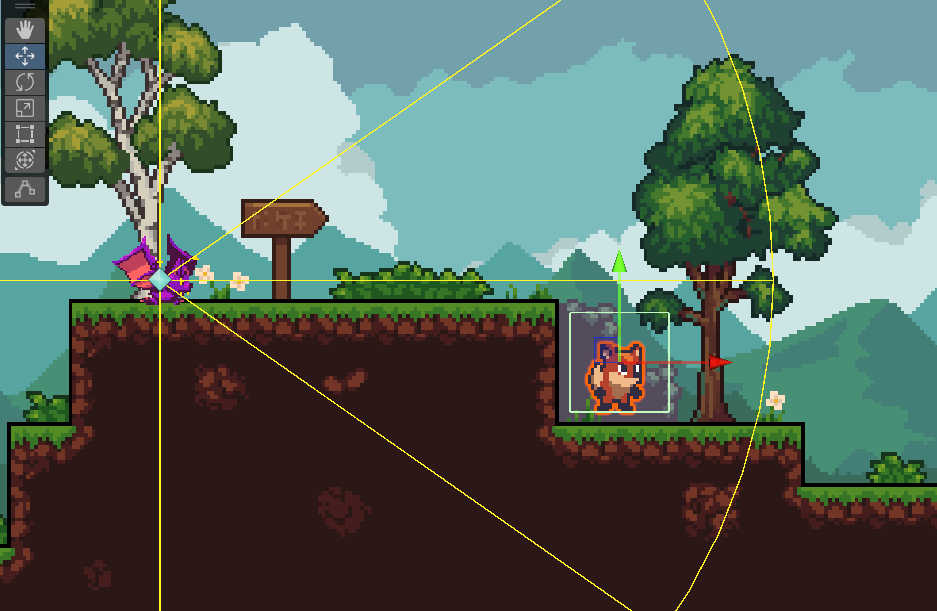

敌人视野被遮挡
被障碍物遮住，怪物和玩家之间不会产生射线

敌人发现玩家
无障碍物遮挡，且在怪物视线之内，发出射线

怪物视野（可操控视野角度范围）示例代码：

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class enemy : MonoBehaviour
{
    [Header("视野设置")]
    [Tooltip("AI的视野距离")]
    public float viewDistance = 10f;

    [Tooltip("AI的视野角度（度）")]
    [Range(0, 180)]
    public float viewAngle = 60f;

    [Tooltip("玩家图层")]
    public LayerMask playerLayer;

    [Tooltip("障碍物图层")]
    public LayerMask obstacleLayer;

    [Header("引用")]
    [Tooltip("AI的眼睛位置（射线起点）")]
    public Transform eyePosition;

    [Tooltip("玩家Transform组件")]
    public Transform player;

    [Header("调试")]
    [Tooltip("是否显示视野Gizmos")]
    public bool showGizmos = true;

    // 玩家是否在视野内
    public bool IsPlayerInSight { get; private set; }

    private void Update()
    {
        CheckForPlayer();
    }

    /// 检测玩家是否在视野范围内且可见
    private void CheckForPlayer()
    {
        if (player == null)
        {
            IsPlayerInSight = false;
            return;
        }

        // 计算AI到玩家的方向和距离
        Vector2 directionToPlayer = (player.position - eyePosition.position).normalized;
        float distanceToPlayer = Vector2.Distance(eyePosition.position, player.position);
        Debug.Log(distanceToPlayer);
        // 1. 检查距离：玩家是否在视野范围内
        if (distanceToPlayer > viewDistance)
        {
            IsPlayerInSight = false;
            return;
        }
        Debug.Log(IsPlayerInSight);

        // 2. 检查角度：玩家是否在视野角度内
        float angleToPlayer = Vector2.Angle(transform.right, directionToPlayer);
        if (angleToPlayer > viewAngle / 2)
        {
            IsPlayerInSight = false;
            return;
        }

        // 3. 检查遮挡：射线是否能击中玩家（无障碍物）
        if (Physics2D.Raycast(eyePosition.position, directionToPlayer, distanceToPlayer, obstacleLayer))
        {
            // 射线被障碍物阻挡
            IsPlayerInSight = false;
            return;
        }

        // 4. 检查是否真的击中了玩家
        RaycastHit2D hit = Physics2D.Raycast(eyePosition.position, directionToPlayer, distanceToPlayer, playerLayer);
        Debug.Log(hit.collider);
        if (hit.collider != null)
        {
            IsPlayerInSight = true;
            OnPlayerDetected();
        }
        else
        {
            IsPlayerInSight = false;
        }
    }


    private void OnPlayerDetected()
    {
        // 可以在这里添加检测到玩家后的逻辑
        // 例如：切换AI状态、播放警报音效、追击玩家等
        Debug.Log("发现玩家！");
    }

    /// 绘制视野范围的Gizmos
    private void OnDrawGizmos()
    {
        if (!showGizmos || eyePosition == null) return;

        // 绘制视野距离
        Gizmos.color = Color.yellow;
        Gizmos.DrawWireSphere(eyePosition.position, viewDistance);

        // 绘制视野角度边界
        Vector2 leftBoundary = Quaternion.Euler(0, 0, viewAngle / 2) * transform.right * viewDistance;
        Vector2 rightBoundary = Quaternion.Euler(0, 0, -viewAngle / 2) * transform.right * viewDistance;

        Gizmos.DrawLine(eyePosition.position, eyePosition.position + (Vector3)leftBoundary);
        Gizmos.DrawLine(eyePosition.position, eyePosition.position + (Vector3)rightBoundary);

        // 如果发现玩家，绘制指向玩家的射线
        if (IsPlayerInSight && player != null)
        {
            Gizmos.color = Color.red;
            Gizmos.DrawLine(eyePosition.position, player.position);
        }
    }
}
