【毕业设计】基于深度学习的游戏场景元素识别 目标检测 机器视觉 数据集

 一、背景意义

       在现代游戏开发中，游戏场景元素的识别与管理是提升用户体验和游戏互动性的关键因素。随着游戏场景的复杂性增加，手动识别和管理各类元素变得越来越困难。基于深度学习的目标检测技术能够自动识别游戏中的各种元素，从而为开发者提供更高效的工具，以优化游戏设计和场景构建。通过自动识别游戏场景中的元素，开发者可以快速获取所需信息，减少手动检查的时间，提高工作效率。准确的识别场景元素还能够为玩家提供更流畅的互动体验，使游戏环境更加真实和沉浸。

二、数据集

2.1数据采集

首先，需要大量的图像。为了获取这些数据，可以采取了以下几种方式：

• 网络爬虫：使用Python的BeautifulSoup和Selenium，编写了一个网络爬虫，从公开的图片网站、社交媒体和一些开源图片库中抓取了大量图片。在抓取过程中，确保每张图片都有清晰的目标物体，并且避免重复图片。

• 开源数据集：从网上下载了一些公开的数据集。这些数据集为项目提供了一个良好的起点，尤其在数据量不足时，它们可以极大地提高模型训练的效果。

• 自定义照片：为了增加数据的多样性，还拍摄了一些照片，包括不同的品种、背景和光照条件，以确保数据的丰富性和代表性。

在收集到大量图片后，对这些原始数据进行了清洗和筛选：

• 去除低质量图片：一些图像模糊、分辨率过低或者有其他物体干扰的图片被剔除掉。确保每张图片都能清晰地展示特征是数据质量的关键。

• 统一格式：将所有图片转换为统一的JPEG格式，并将图片的分辨率统一到256x256像素，这样可以在后续的训练中减少不必要的图像缩放操作，保证数据的一致性。

• 分类整理：将所有图片按照类别进行分类，分别放入对应文件夹中。每个类别的文件夹下严格只包含对应的图片，避免数据集出现混乱。

2.2数据标注

        收集的数据通常是未经处理的原始数据，需要进行标注以便模型训练。数据标注的方式取决于任务的类型：

• 分类任务：为每个数据样本分配类别标签。
• 目标检测：标注图像中的每个目标，通常使用边界框。
• 语义分割：为每个像素分配一个类别标签。

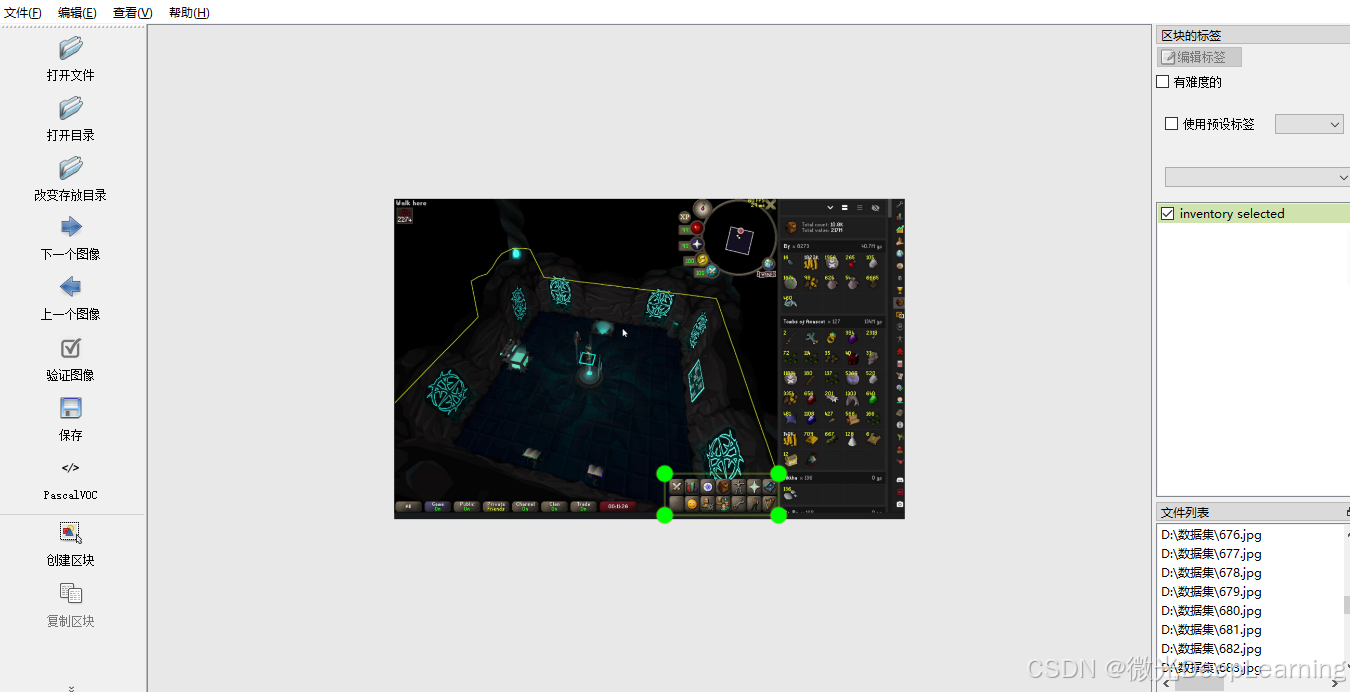

       在使用LabelImg标注智能游戏场景元素识别系统的数据集中，标注者面临庞大的工作量和复杂的任务。数据集包含多种分类，如斧头、棒球棒、传送门等，标注者需逐一检查数千张图像，确保每个元素的准确框选。由于游戏场景中元素形态多样且可能存在重叠，标注者需要具备细致的观察力和快速判断能力。此外，保持标注的一致性和准确性要求标注者遵循严格的标准，并在复核过程中进行多次修改。这一过程虽然繁重，但高质量的标注对后续模型训练和元素识别的准确性至关重要。

 包含2103张图片，数据集中包含以下几种类别：

• 斧头：一种用于砍伐的工具，常见于游戏中的道具。
• 球棒：一种用于击打的器械，通常在游戏中作为道具之一。
• 出口传送门1：游戏中的出口传送门，用于角色进行场景切换。
• 鱼类补给：提供鱼类资源的道具或场景元素。
• 手套入口：角色进入手套的入口或特定场景。
• 鱼叉：一种用于捕捉的武器或工具。
• 马：游戏中的马匹角色。
• 鹤嘴锄：一种用于采矿或其他工作的工具。
• 奖励宝箱：用来存放奖励物品的容器。
• 唱歌碗：一种特殊的道具或场景元素，可能与音乐或神秘力量相关。
• 传送水晶：用于传送角色到不同位置的道具。
• 传送平台：用于传送角色的平台或设备。
• 工具存储：用于存放工具的地方。
• 真实砖瓦：游戏中的一种特殊地砖。
• 预言未选择：表示某种预言或能力未被选择。
• 预言已选择：表示某种预言或能力已被选择。
• 平均安全砖瓦：游戏中的一种安全地砖。
• 树皮：游戏中的一种资源或道具。
• 熊：游戏中的熊角色。
• 烹饪灶：用于烹饪食物的设备。
• 腐败尘埃：游戏中的一种特殊资源。
• 腐败碎片：游戏中的一种特殊资源。
• 水晶身体（基础）：游戏中的一种水晶装备。
• 水晶头盔（基础）：游戏中的一种水晶装备。
• 水晶护腿（基础）：游戏中的一种水晶装备。
• 水晶法球：游戏中的一种水晶装备。
• 水晶权杖：游戏中的一种水晶装备。
• 黑暗巨兽：游戏中的一种怪物。
• 门：游戏中的门道具。
• 龙：游戏中的龙角色。
• 食物：游戏中的食物资源。
• 食物（地面）：地面上的食物资源。
• 草药：游戏中的草药资源。
• 草药存放：存放草药的地方。
• 洪乐夫：游戏中的一种怪兽。
• 选定物品栏：游戏中选定的物品栏。
• 熔岩砖瓦：游戏中的一种特殊地砖。
• 矿石：游戏中的一种矿石资源。
• 矿石存放：存放矿石的地方。
• 研钵和研钵：用于研磨草药的工具。
• 药水（1）：游戏中的一种药水。
• 药水（2）：游戏中的一种药水。
• 药水（3）：游戏中的一种药水。
• 药水（4）：游戏中的一种药水。
• 药水（未完成）：游戏中的一种药水。
• 选定的祈祷：游戏中已选择的祈祷。
• 祈祷转换攻击：游戏中的一种祈祷转换。
• 保护魔法未选择：游戏中的未选择保护魔法。
• 保护魔法已选择：游戏中的已选择保护魔法。
• 保护近战未选择：游戏中的未选择保护近战。
• 保护近战已选择：游戏中的已选择保护近战。
• 保护远程未选择：游戏中的未选择保护远程。
• 保护远程已选择：游戏中的已选择保护远程。
• 老鼠：游戏中的老鼠。
• 威严未选择：游戏中的未选择威严。
• 威严已选择：游戏中的已选择威严。
• 蝎子：游戏中的蝎子怪物。
• 蜘蛛：游戏中的蜘蛛怪物。
• 魔杖（调谐）：游戏中的一种魔法武器。
• 魔杖（基础）：游戏中的一种魔法武器。
• 龙卷风：游戏中的一种自然灾害。
• 瓶子：游戏中的一种容器。
• 水瓶：装有水的瓶子。
• 水源：游戏中的水资源。
• 武器框架：游戏中的武器装备框架。
• 狼：游戏中的狼角色。
• 木材存放：存放木材的地方。
• 羊毛：游戏中的一种资源。
• 羊毛存放：存放羊毛的地方。

2.3数据预处理

       在标注完成后，数据通常还需要进行预处理以确保其适合模型的输入格式。常见的预处理步骤包括：

• 数据清洗：去除重复、无效或有噪声的数据。
• 数据标准化：例如，对图像进行尺寸调整、归一化，对文本进行分词和清洗。
• 数据增强：通过旋转、缩放、裁剪等方法增加数据的多样性，防止模型过拟合。
• 数据集划分：将数据集划分为训练集、验证集和测试集，确保模型的泛化能力。

       在使用深度学习进行训练任务时，通常需要将数据集划分为训练集、验证集和测试集。这种划分是为了评估模型的性能并确保模型的泛化能力。数据集划分为训练集、验证集和测试集的比例。常见的比例为 70% 训练集、20% 验证集和 10% 测试集，也就是7:2:1。数据集已经按照标准比例进行划分。

标注格式:

• VOC格式 (XML)
• YOLO格式 (TXT)

yolo_dataset/
│
├── train/
│   ├── images/
│   │   ├── image1.jpg
│   │   ├── image2.jpg
│   │   ├── ...
│   │
│   └── labels/
│       ├── image1.txt
│       ├── image2.txt
│       ├── ...
│
└── test...
└── valid...

voc_dataset/
│
├── train/
│   ├───├
│   │   ├── image1.xml
│   │   ├── image2.xml
│   │   ├── ...
│   │
│   └───├
│       ├── image1.jpg
│       ├── image2.jpg
│       ├── ...
│
└── test...
└── valid...

三、模型训练

3.1理论技术

       卷积神经网络（CNN）在游戏场景道具识别中发挥着重要作用，使得游戏开发者能够自动化识别和分类游戏中的各种道具。通过训练CNN模型，系统能够从游戏画面中提取道具的特征，如形状、颜色和纹理等。这种自动识别能力不仅提高了道具识别的效率，还可以用于增强现实（AR）和虚拟现实（VR）应用中，使得用户能够更直观地与游戏环境互动。在实际应用中，CNN能够处理不同复杂度的场景，识别出道具的存在与位置，为游戏的交互设计提供了丰富的数据支持。

       卷积神经网络的基本组成结构包括输入层、卷积层、池化层和全连接层。输入层用于接收游戏场景的图像数据，卷积层通过多个卷积核对输入图像进行特征提取，捕捉道具的局部特征。每个卷积层后通常会应用非线性激活函数（如ReLU），以增强网络的表达能力。池化层则用于降低特征图的维度，保留主要特征并减少计算量，常见的池化方法有最大池化和平均池化。最后，全连接层将经过卷积和池化处理后的特征整合，输出道具的分类结果。这种层次化结构使得CNN能够逐层提炼出道具的特征，从而有效提升识别的准确性。

       YOLOv5是一种高效的目标检测算法，特别适用于游戏场景中的道具识别。它的主要优势在于实时检测能力和高准确性，使得游戏能够快速响应用户的操作并实时识别道具。此外，YOLOv5的模型体积相对较小，适合在多种设备上运行，包括移动端和嵌入式系统，适应性强。YOLOv5的组成结构包括多个关键部分：主干网络、颈部网络和头部网络。主干网络通常使用CSPNet等结构，以提取图像中的底层特征；颈部网络负责对不同尺度的特征进行融合，增强模型对各种道具尺寸的识别能力；头部网络则生成最终的检测结果，包括道具的边界框和类别标签。通过这种高效的结构，YOLOv5能够在游戏场景中实现实时的道具识别，为玩家提供更流畅的游戏体验。

3.2模型训练

       在智能游戏场景元素识别系统的数据集划分和准备完成后，开发一个基于YOLO项目的第一步是环境配置和数据准备。这一过程包括创建一个虚拟环境，安装所需的深度学习框架和YOLO相关库。使用Python和pip安装库，以确保项目能够顺利运行。同时，准备数据集配置文件是至关重要的，配置文件需要包括训练和验证图像路径、类别数量以及每个类别的名称。以下是环境配置和数据准备的示例代码：

# 创建并激活虚拟环境
python -m venv yolov5_env
source yolov5_env/bin/activate  # Linux/Mac
# yolov5_env\Scripts\activate  # Windows

# 安装必要的库
pip install torch torchvision
pip install opencv-python
pip install matplotlib
pip install pandas
pip install tqdm

       创建一个名为data.yaml的配置文件，内容如下：

# data.yaml示例
train: ./train/images  # 训练集图像路径
val: ./val/images      # 验证集图像路径
nc: 70                 # 类别数量
names: ['Axe', 'Bat', 'Exit Portal 1', 'Fish Supply', 'Gauntlet Entrance', 'Harpoon', 'Horse', 'Pickaxe',
         'Rewards Chest', 'Singing Bowl', 'Teleport Crystal', 'Teleport Platform', 'Tool Storage', 'True Tile',
         'augury not selected', 'augury selected', 'average safe tile', 'bark', 'bear', 'cooking range',
         'corrupt dust', 'corrupt shards', 'crystal body (basic)', 'crystal helm (basic)', 'crystal legs (basic)',
         'crystal orb', 'crystal sceptre', 'dark beast', 'door', 'dragon', 'fish', 'food', 'food (ground)',
         'herb', 'herb deposit', 'hunllef', 'inventory selected', 'lava tile', 'ore', 'ore deposit',
         'pestle and mortar', 'potion (1)', 'potion (2)', 'potion (3)', 'potion (4)', 'potion (unf)',
         'prayer selected', 'prayer switch attack', 'protect mage selected', 'protect magic not selected',
         'protect melee not selected', 'protect melee selected', 'protect range not selected',
         'protect range selected', 'rat', 'rigour not selected', 'rigour selected', 'scorpion', 'spider',
         'staff (attuned)', 'staff (basic)', 'tornado', 'vial', 'vial of water', 'water source',
         'weapon frame', 'wolf', 'wood deposit', 'wool', 'wool deposit']  # 类别名称

       在完成环境配置后，下一步是进行模型训练。这一过程涉及调用YOLO的训练函数，指定数据集路径、训练图像的大小及其他超参数。在训练过程中，模型会通过不断调整权重来学习如何识别不同的游戏场景元素。训练过程可能需要数小时到数天，具体时间取决于数据集的大小和模型的复杂性。以下是模型训练的示例代码：

import torch
from yolov5 import train

# 设置训练参数
train.run(
    data='data.yaml',  # 数据集配置文件路径
    imgsz=640,         # 输入图像大小
    batch=16,          # 每批次图像数量
    epochs=100,        # 训练轮数
    weights='yolov5s.pt',  # 预训练模型路径
    workers=4          # 数据加载线程数
)

# 训练完成后，查看训练结果
print("训练完成，模型保存于 runs/train/exp/weights/best.pt")

四、总结

       智能游戏场景元素识别系统利用深度学习技术，旨在自动识别和分类游戏中的各种元素，从而提升游戏开发效率和用户体验。该系统的数据集包含多种分类通过使用YOLO框架，开发者可以在训练过程中快速识别场景中的元素。项目的关键步骤包括环境配置、数据集准备和模型训练。首先，通过创建虚拟环境并安装必要的库，确保模型能够顺利运行。接着，编写数据集配置文件，明确训练和验证集的路径及类别信息。最后，通过调用YOLO的训练函数，模型将通过不断优化参数来提高识别准确率。
