【毕业设计】基于卷积神经网络的自行车视觉识别系统 人工智能 深度学习 数据集

一、背景意义

       公共自行车作为一种绿色出行方式，越来越受到城市居民的青睐。为了提高公共自行车的管理效率和用户体验，如何快速、准确地识别和监控公共自行车的状态（如可用性、损坏情况等）成为一个重要的研究课题。传统的人工检查方式不仅效率低下，还容易出现漏检或误判。基于计算机视觉和深度学习的公共自行车视觉识别系统，可以实时监控自行车的状态，提升管理效率，优化资源配置。

二、数据集

2.1数据采集

       首先，需要大量的交通工具图像。为了获取这些数据，可以采取了以下几种方式：

• 网络爬虫：使用Python的BeautifulSoup和Selenium编写了一个网络爬虫，从公开的图片网站、社交媒体和一些开源图片库中抓取了大量图片。在抓取过程中，确保每张图片都有清晰的目标物体，并且避免重复图片。

• 开源数据集：从网上下载了一些公开的数据集。这些数据集为项目提供了一个良好的起点，尤其在数据量不足时，它们可以极大地提高模型训练的效果。

• 自定义照片：为了增加数据的多样性，还拍摄了一些照片，包括不同的品种、背景和光照条件，以确保数据的丰富性和代表性。

       在收集到大量图片后，对这些原始数据进行了清洗和筛选：

• 去除低质量图片：一些图像模糊、分辨率过低或者有其他物体干扰的图片被剔除掉。确保每张图片都能清晰地展示自行车类特征是数据质量的关键。

• 统一格式：将所有图片转换为统一的JPEG格式，并将图片的分辨率统一到256x256像素，这样可以在后续的训练中减少不必要的图像缩放操作，保证数据的一致性。

• 分类整理：将所有图片按照类别进行分类，分别放入对应文件夹中。每个类别的文件夹下严格只包含对应的图片，避免数据集出现混乱。

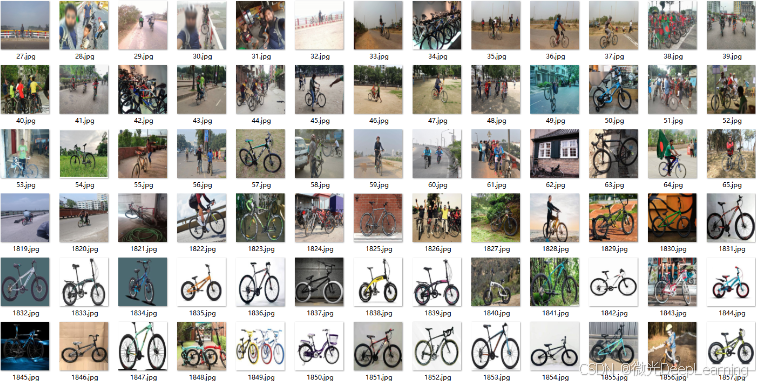

        包含1876张交通工具图片，数据集中包含以下几种类别：

• 自行车：指一种由人力驱动的两轮交通工具，适合城市短途出行，环保且灵活。
• 摩托车：由发动机驱动的两轮交通工具，适合快速穿行于城市或公路。
• 公交车：用于公共交通的大型车辆，能够承载更多乘客，促进城市交通的便利。
• 小汽车：指一般用于个人或家庭出行的汽车，具有较小的车身和灵活的操控性。
• 电动车：通常指电动助力的两轮或三轮交通工具，适合短途出行。
• 行人：指在道路上行走的人，重要的交通参与者，需要特别关注其安全。

2.2数据标注

        收集的数据通常是未经处理的原始数据，需要进行标注以便模型训练。数据标注的方式取决于任务的类型：

• 分类任务：为每个数据样本分配类别标签。
• 目标检测：标注图像中的每个目标，通常使用边界框。
• 语义分割：为每个像素分配一个类别标签。

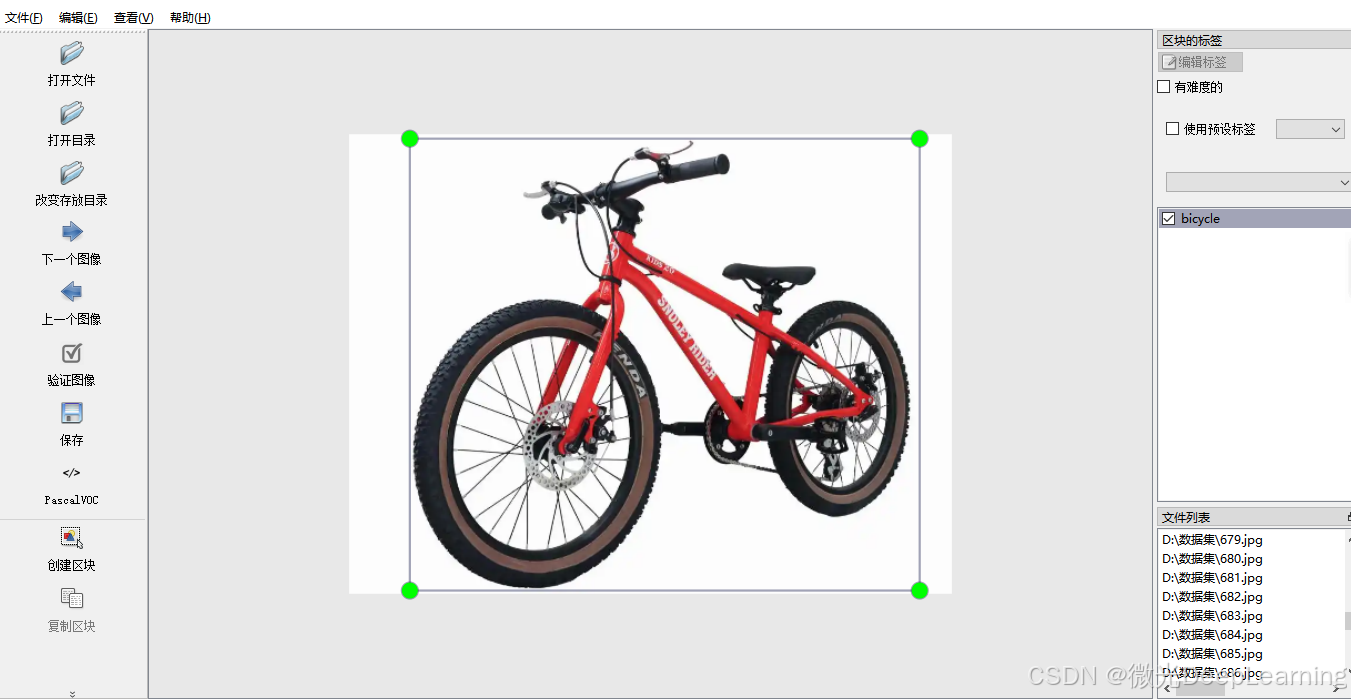

       使用LabelImg标注自行车数据集的过程涉及多个复杂且耗时的步骤，包括数据集的准备、图像加载、逐张图像的手动标注以及标注文件的保存和质量检查。在标注过程中，需要对自行车、摩托车、公交车、小汽车、电动车和行人等多种交通工具进行准确框选和分类，这不仅要求标注人员具备细致的观察能力，还需对每种交通工具的特征有深入了解。尽管整个过程工作量庞大且复杂，但高质量的标注将为后续模型训练提供坚实的基础，确保模型在实际应用中的性能和准确性。

2.3数据预处理

       在标注完成后，数据通常还需要进行预处理以确保其适合模型的输入格式。常见的预处理步骤包括：

• 数据清洗：去除重复、无效或有噪声的数据。
• 数据标准化：例如，对图像进行尺寸调整、归一化，对文本进行分词和清洗。
• 数据增强：通过旋转、缩放、裁剪等方法增加数据的多样性，防止模型过拟合。
• 数据集划分：将数据集划分为训练集、验证集和测试集，确保模型的泛化能力。

       在使用深度学习进行训练任务时，通常需要将数据集划分为训练集、验证集和测试集。这种划分是为了评估模型的性能并确保模型的泛化能力。数据集划分为训练集、验证集和测试集的比例。常见的比例为 70% 训练集、20% 验证集和 10% 测试集，也就是7:2:1。数据集已经按照标准比例进行划分。

标注格式:

• VOC格式 (XML)
• YOLO格式 (TXT)

yolo_dataset/
│
├── train/
│   ├── images/
│   │   ├── image1.jpg
│   │   ├── image2.jpg
│   │   ├── ...
│   │
│   └── labels/
│       ├── image1.txt
│       ├── image2.txt
│       ├── ...
│
└── test...
└── valid...

voc_dataset/
│
├── train/
│   ├───├
│   │   ├── image1.xml
│   │   ├── image2.xml
│   │   ├── ...
│   │
│   └───├
│       ├── image1.jpg
│       ├── image2.jpg
│       ├── ...
│
└── test...
└── valid...

三、模型训练

3.1理论技术

        在深度学习中，卷积神经网络（CNN）是一种非常适合自行车检测的算法。CNN在图像识别和物体检测任务中表现出色，能够有效捕捉图像中的局部特征，使其成为处理复杂视觉任务的理想选择，尤其是在交通场景中检测特定物体如自行车时。卷积神经网络的结构使其在特征提取方面具有显著优势。CNN由多个层次构成，包括卷积层、池化层和全连接层。卷积层通过滑动卷积核在输入图像上进行局部特征提取，能够自动识别出图像中的边缘、纹理和形状等基本特征。这种层次化的特征学习过程使得CNN能够逐步构建出更高级的特征表示，例如在自行车检测任务中，初始层可能识别出车轮的圆形特征，而更深层的网络则能够识别出整个自行车的结构和形态，从而实现更准确的检测。

        CNN的训练过程通常依赖于大量的标注数据，通过反向传播算法不断优化网络参数，以最小化预测结果与真实标签之间的损失。在自行车检测任务中，使用标注好的数据集进行训练，模型能够学习到不同类型和角度的自行车特征。同时，数据增强技术如随机裁剪、翻转和旋转等可以用于提高模型的泛化能力，使其在实际应用中对不同环境和条件下的自行车都能保持良好的检测性能。

为了进一步提升自行车检测的性能，近年来发展了多种改进算法，例如YOLO。这些改进方法结合了CNN的特性，能够在保持高准确率的同时，大幅提高检测速度。YOLO通过将目标检测视为回归问题，在一张图像中同时预测多个边界框和类别，从而实现实时检测。这种高效性使得YOLO特别适合应用于城市交通监控等实时需求场景，有助于快速识别和管理交通流量中的自行车。

3.2模型训练

1. 环境配置

        在开发YOLO项目之前，首先需要确保已安装Python及相关的必要库。YOLOv5是一个广泛使用的目标检测实现，提供了高效的模型和易用的接口，适合用于各种视觉识别任务。通过安装YOLOv5及其依赖项，可以为后续的模型训练和检测创建良好的基础环境。

# 示例代码段 - 数据集加载和预处理
import numpy as np
import cv2

# 加载图像和标注信息
def load_data(image_path, annotation_path):
    images = np.array([cv2.imread(img) for img in image_path])
    annotations = np.array([np.loadtxt(ann) for ann in annotation_path])
    return images, annotations

# 划分数据集
train_images, train_annotations = load_data(train_image_paths, train_annotation_paths)
val_images, val_annotations = load_data(val_image_paths, val_annotation_paths)
test_images, test_annotations = load_data(test_image_paths, test_annotation_paths)

# 生成YOLO格式的标注文件
# 这里需要将标注信息转换为YOLO格式，保存为.txt文件

2. 模型构建

        YOLOv5提供多个不同的模型版本，如YOLOv5s、YOLOv5m和YOLOv5l，选择合适的模型取决于数据集的大小和计算能力。接下来，创建一个数据配置文件，定义训练集和验证集的路径，以及类别数和类别名称。以下是创建数据配置文件的代码示例：

import yaml

# 创建数据配置文件
data = {
    'train': './data/images/train',  # 训练集路径
    'val': './data/images/val',       # 验证集路径
    'nc': 1,                          # 类别数（自行车）
    'names': ['Bicycle']              # 类别名称
}

# 将配置写入yaml文件
with open('data.yaml', 'w') as f:
    yaml.dump(data, f)

3. 模型训练

        使用准备好的数据集和配置文件进行模型训练。YOLOv5通过命令行接口提供了简单易用的训练功能。可以设置输入图像的尺寸、批次大小和训练轮数等参数。训练期间，YOLOv5将利用卷积神经网络的强大特性进行特征提取与分类，自动优化参数，逐步提高自行车检测的准确率。以下是启动训练的命令示例：

python train.py --img 640 --batch 16 --epochs 50 --data data.yaml --weights yolov5s.pt

4. 模型部署

        通过将训练好的YOLO模型应用于实际场景，可以实现实时自行车检测。以下是一个简单的示例，展示如何在图像上进行推理：

import torch
import cv2

# 加载模型
model = torch.hub.load('ultralytics/yolov5', 'custom', path='runs/train/exp/weights/best.pt')

# 读取图像
img = cv2.imread('path/to/your/image.jpg')

# 进行推理
results = model(img)

# 解析结果
results.print()  # 打印检测结果
results.show()   # 显示检测结果

# 获取检测框的坐标和标签
boxes = results.xyxy[0]  # xyxy格式的边界框
for box in boxes:
    x1, y1, x2, y2, conf, cls = box
    print(f'检测到类别: {results.names[int(cls)]}, 置信度: {conf:.2f}, 边界框: ({x1}, {y1}), ({x2}, {y2})')

        开发一个YOLO项目涉及多个步骤，从环境配置到模型训练、评估和部署，每个步骤都至关重要。通过这些步骤，可以构建一个高效的自行车检测系统，为智能交通管理提供重要支持。

四、总结

        自行车数据集涵盖了多种类型的交通工具，分类清晰，便于研究和应用。其中，自行车作为一种由人力驱动的两轮交通工具，适合城市短途出行，环保且灵活。摩托车则是由发动机驱动的两轮交通工具，适合快速穿行于城市或公路。公交车作为大型公共交通工具，能够承载更多乘客，促进城市交通的便利性。小汽车是一般用于个人或家庭出行的汽车，具有较小的车身和灵活的操控性。电动车通常指电动助力的两轮或三轮交通工具，适合短途出行，越来越受到人们的青睐。行人作为道路上重要的交通参与者，其安全问题需要特别关注。数据集为交通研究者、城市规划者及相关行业人士提供了丰富的信息资源，有助于推动交通管理、出行方式的优化及交通安全等方面的发展，具有较高的实用价值和参考意义。通过对这些数据的深入分析，有望为相关用户在搜索引擎中提供有价值的检索结果，促进交通领域的研究与应用。
