电工技术(4)—电路的分析方法三

1：结点电压法的延伸

结点电压方程：

例1

注意：正负的判断只和结点之间电压的参考方向有关。相反取正，相同取负。

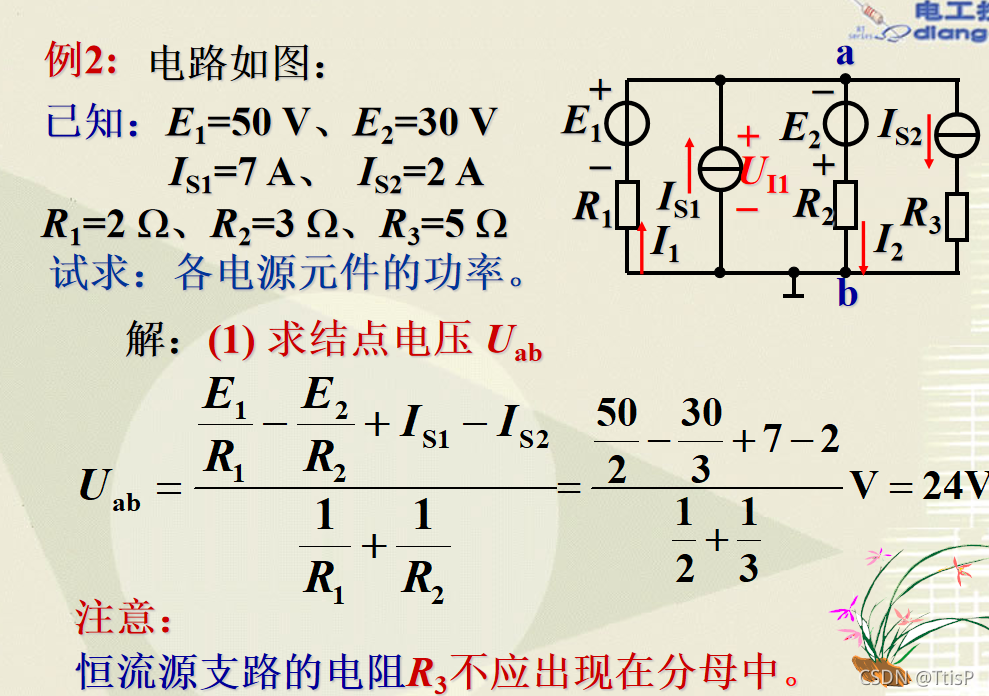

例二：

计算功率，我们得知道 它内部流过的电流。我们得求出结点电压然后应用KVL方程求解。
先标记出结点之间的参考电压：从结点指向参考点（上正下负），
又因为最右边的支路是恒流源所以，列方程时分母不出现R3，
可以通过推导式来验证。
根据正负关系得解结点电压。
利用KVL方程来求解各支路的电流。
