一、时钟框图

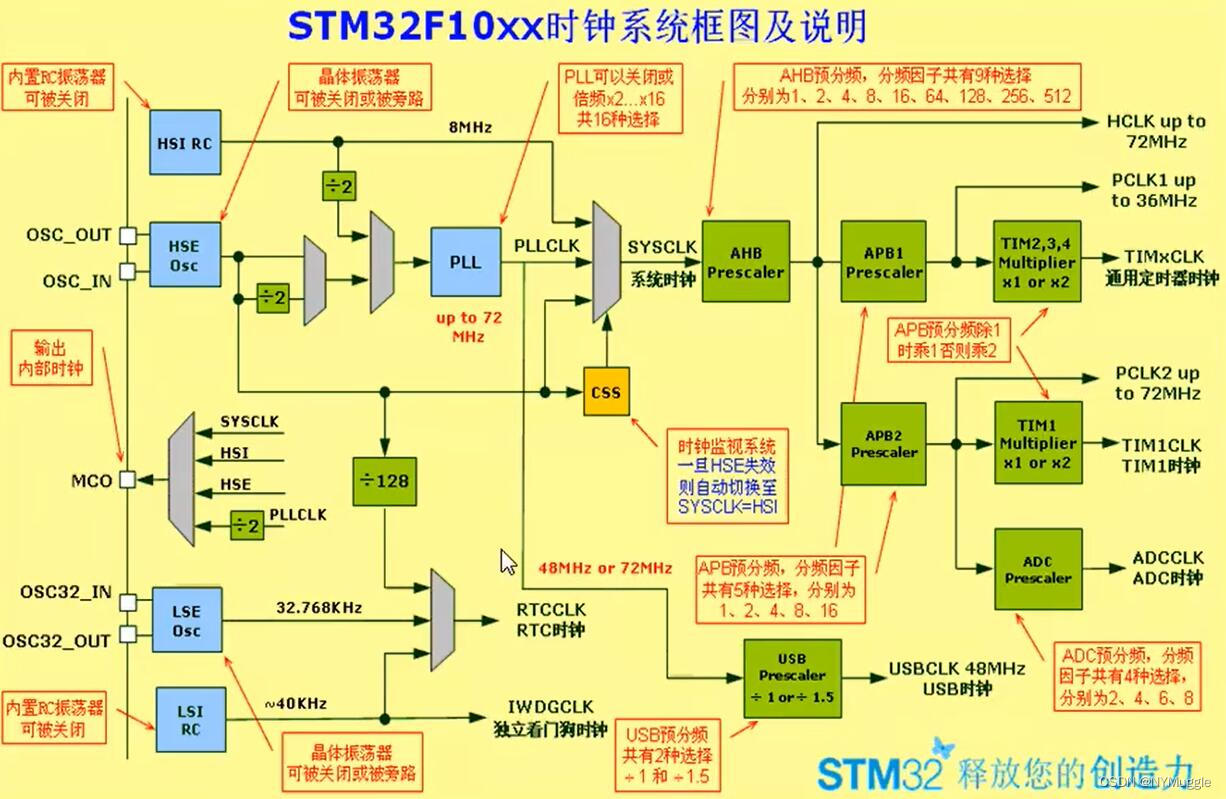

下图就是STM32F10x的时钟系统框图，此处用的正点原子的图，左侧四个蓝色的分别是：

高速内部RC时钟（HSI）：8MHz，精度差，受电压温度影响。

高速外部晶振时钟（HSE）：4-16MHz，一般用8MHz，常用HSE作为系统时钟。

低速外部晶振时钟（LSE）：32.768kHz，一般给RTC做时钟源。

高速内部RC时钟（LSI）：30-60kHz，一般给独立看门狗或者自动唤醒单元做时钟源。

根据框图，AHB使用系统时钟SYSCLK，SYSCLK有HSI、HSE以及PLLCLK三种选择，本次配置使用PLLCLK作为系统时钟，从HSE（8MHz）经过PLL倍频至72MHz。而后，AHB和ABP2一般给72MHz，AHB1为36MHz。

二、配置过程

1、系统时钟配置函数

配置顺序如下：

0、RCC初始化；

        1、开启HSE ，并等待 HSE 稳定；
        2、设置 AHB、APB2、APB1的预分频因子；
        3、设置PLL的时钟来源，和PLL的倍频因子，设置各种频率主要就是在这里设置；
        4、开启PLL，并等待PLL稳定；
        5、把PLLCK切换为系统时钟SYSCLK；
        6、读取时钟切换状态位，确保PLLCLK被选为系统时钟。

此处直接贴代码，整体就是RCC使能并等待状态位成功后，从上面系统框图的右边，也即外设部分，往左配置（AHB、APB1、APB2频率，PLL来源以及频率配置，系统时钟来源配置）。

void HSE_SYSCLK( uint32_t pllmul)
{
	RCC_DeInit();		//先初始化RCC
	ErrorStatus HSEStatus;  //枚举变量：0为ERROR,1为SUCCESS
	RCC_HSEConfig(RCC_HSE_ON);		//使能HSE
	HSEStatus = RCC_WaitForHSEStartUp();		//等待RCC稳定，稳定后返回SUCCESS
	if (HSEStatus == SUCCESS)
  {

    FLASH_PrefetchBufferCmd(FLASH_PrefetchBuffer_Enable);		// 使能FLASH 预存取缓冲区
    FLASH_SetLatency(FLASH_Latency_2);		//延迟设置，CPU等待FLASH两个周期，根据SYSCLK频率设置

		//此处开始可以看成从后往前配置，即从外设时钟到锁相环
    RCC_HCLKConfig(RCC_SYSCLK_Div1);   // AHB预分频因子设置为1分频，HCLK = SYSCLK
    RCC_PCLK2Config(RCC_HCLK_Div1); 	// APB2预分频因子设置为1分频，PCLK2 = HCLK
    RCC_PCLK1Config(RCC_HCLK_Div2);// APB1预分频因子设置为1分频，PCLK1 = HCLK/2

    // 设置PLL时钟来源为HSE，设置PLL倍频因子
	// PLLCLK = 8MHz * pllmul
	RCC_PLLConfig(RCC_PLLSource_HSE_Div1, pllmul);

    RCC_PLLCmd(ENABLE); 	// 开启PLL
    while (RCC_GetFlagStatus(RCC_FLAG_PLLRDY) == RESET)		// 等待 PLL稳定
    {
    }

    RCC_SYSCLKConfig(RCC_SYSCLKSource_PLLCLK);		// 当PLL稳定之后，把PLL时钟切换为系统时钟SYSCLK

    // 读取时钟切换状态位，确保PLLCLK被选为系统时钟
    while (RCC_GetSYSCLKSource() != 0x08)
    {
    }
  }
  else
  { // 如果HSE开启失败，那么程序就会来到这里，用户可在这里添加出错的代码处理
		// 当HSE开启失败或者故障的时候，单片机会自动把HSI设置为系统时钟，HSI是内部的高速时钟，8MHZ
    while (1)
    {
    }
  }
}

2、MCO配置

首先，MCO是和PA8的端口复用，作为输出，应该配置模式为复用推挽输出，同时，在系统时钟作为输出至MCO引脚时，保证输出时钟频率不超过50MHz (I/O口最高频率）。其余操作与正常外设相同，先声明GPIO结构体，使能APB2时钟，引脚、模式、速率三个成员配置，最后初始化这个结构体，之后就可以在PA8口用示波器看系统时钟频率（MCO可以查看SYSCLK、HSI、HSE、PLL/2四个频率，在RCC_CFGR中配置）

void MCO_GPIO_Config(void)
{
	GPIO_InitTypeDef GPIO_InitStructure;
	// 开启GPIOA的时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

	// 选择GPIO8引脚
  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8;

	//设置为复用功能推挽输出
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;

	//设置IO的翻转速率为50M
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

	// 初始化GPIOA8
  GPIO_Init(GPIOA, &GPIO_InitStructure);
}
