网上有一种ESP32CAM模块售卖
但是 发现下载和供电都非常麻烦,需要使用杜邦线和烧录器,然后想着去网上找找专用下载座,结果有但是不单卖,所以就自己做了一个。
自动烧录对ESP32CAM无效,因为下拉IO0的时候还要复位ESP32,而这个ESP32CAM恰好没有引出复位,因此下载时需手动按住IO0下拉按键即可下载。
也能当个串口调试座。
10个IO口可以自行选择是否引出(开发板上的十个贴片排针焊盘)
开发使用arduino IDE或者VSC,需安装ESP32库。
1.0PCB:最初版本,电路存在问题,无法实现自动下载。
2.0PCBP:去掉了S8050等自动下载用的器件,改为纯手动下拉IO0下载,CH340C更换为CH340N。
以下为1.0版本最初版本(CH340C)实物图。

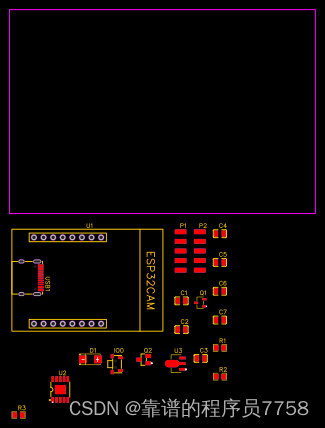

下面是实物图

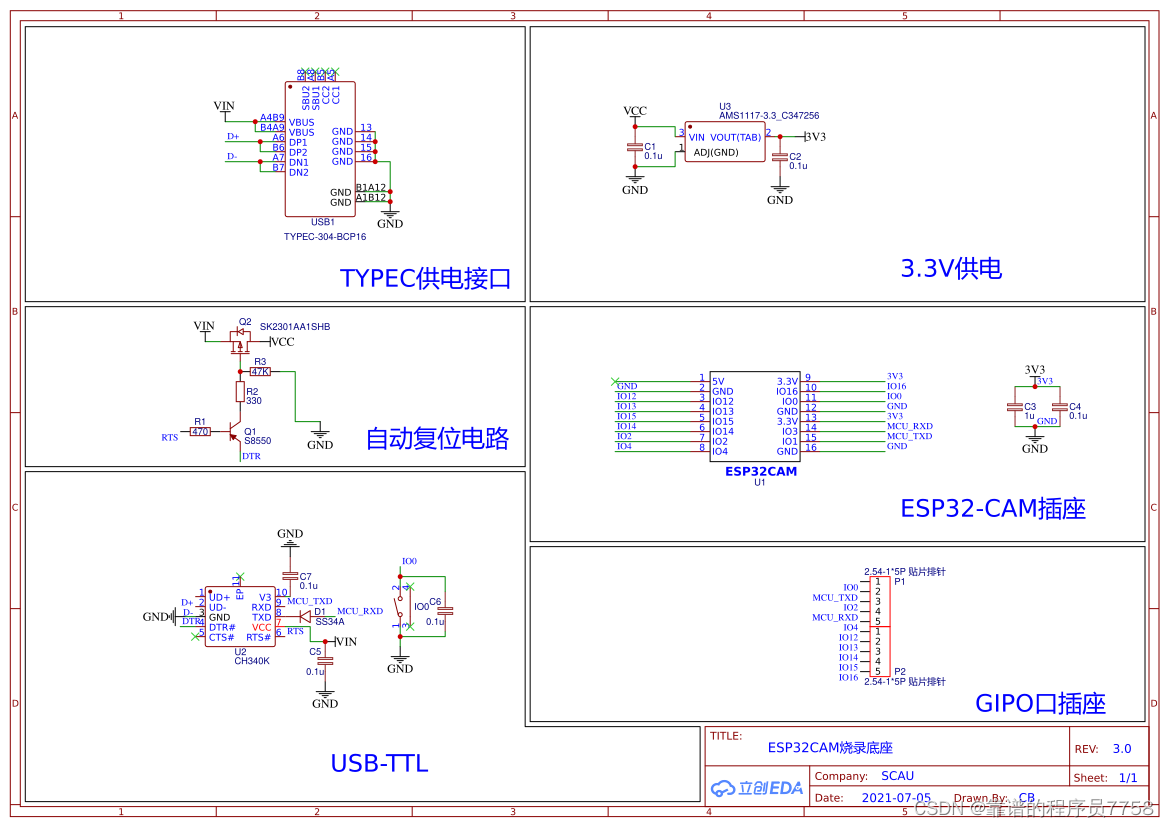

原理图:
物品清单
ID Name Designator Footprint Quantity
1 CH340K U2 E
