视频教程：8轴EtherCAT轴扩展模块EIO24088的使用

EIO系列带轴的扩展模块的使用方法相同，仅是扩展资源数量的区别。本文以EIO24088扩展模块为例，来对EIO系列扩展模块进行使用说明。

一扩展模块简介

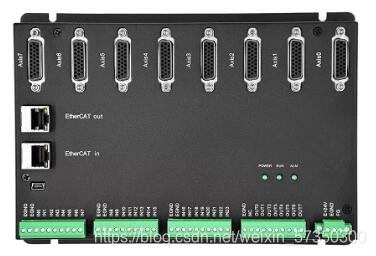

EIO24088扩展模块是EtherCAT总线控制器使用的扩展模块，可扩展数字量IO和脉冲轴这两类资源，通过EtherCAT总线连接控制器与EIO24088扩展模块。

当控制器的IO或轴资源不够的时候，需要增加扩展模块，控制器可以同时连接多个扩展模块，EIO系列扩展模块通过EtherCAT总线连接，每个扩展模块有唯一的地址，从0开始。

EIO24088轴扩展时，为总线转脉冲，将脉冲型驱动器接入到EIO24088扩展模块上的脉冲轴接口上。

EIO24088带两个EtherCAT总线接口，接线时注意EtherCAT IN 连接主控制器或上级模块，EtherCAT OUT连接驱动设备或下一级扩展板，IN和OUT口不可混用。

二材料准备

(一)硬件

A.ZMC432控制器一台，任意带EtherCAT总线接口的控制器均可。

B.EtherCAT伺服驱动器+电机一套，脉冲型伺服驱动器+电机一套

C.EIO24088扩展模块一个

D.电脑一台。

E.带屏蔽层网线两根。

F.24V直流电源一个。

G.接线端子与连接线若干。

(二)软件

ZDevelop V3.10版本控制器编程软件。

从正运动官网www.zmotion.com.cn下载压缩包，解压后直接运行应用程序，无需安装。

需要配置驱动器参数时下载驱动器调试软件。

三硬件接线

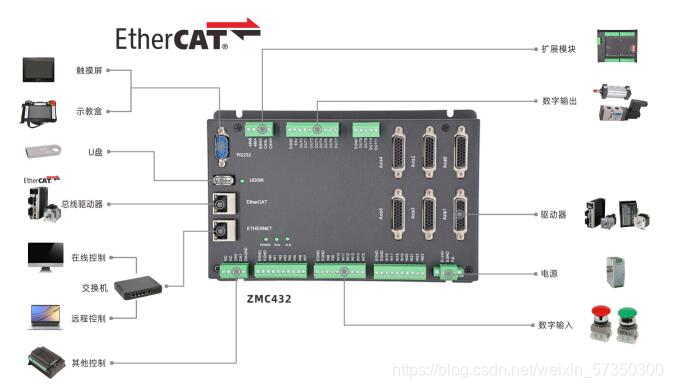

ZMC432总线控制器支持EtherCAT总线连接，支持最快250us的刷新周期(16轴以内)，支持多达32轴运动控制，支持直线插补、任意圆弧插补、空间圆弧、螺旋插补、电子凸轮、电子齿轮、同步跟随、虚拟轴设置等;同时还支持位置锁存、硬件比较输出、运动中精准输出等，功能齐全，配置高。采用优化的网络通讯协议可以实现实时的运动控制。

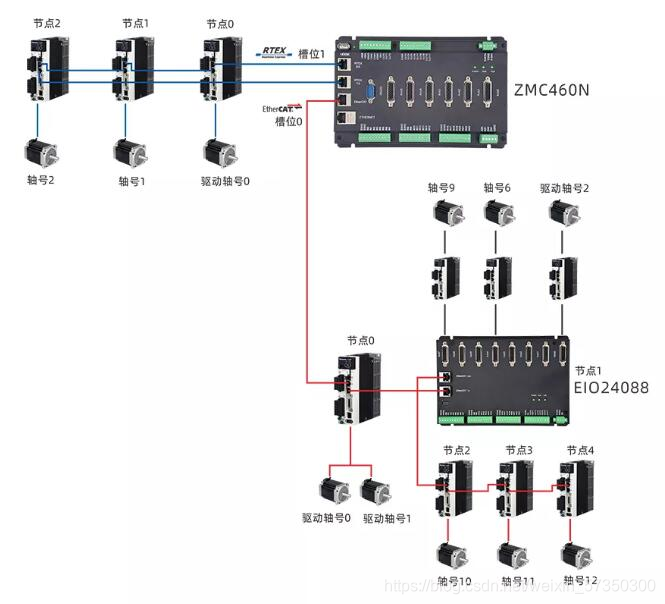

总线接线参考：

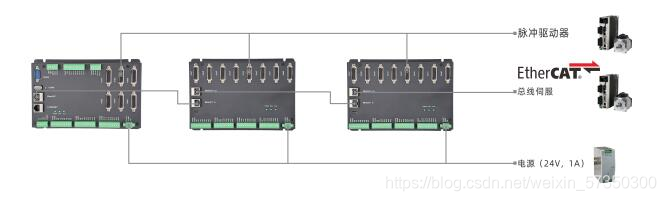

控制器、EIO扩展模块和驱动器的接线参考如下图：

EIO24088扩展模块接线规则：EIO24088可接到EtherCAT总线上的任意节点。

EIO24088为总线上的一个设备节点，可接入8个脉冲型驱动器，驱动器按照AXIS 0到AXIS 7的顺序依次编号，并且遵从总线上的驱动器编号规则。

驱动器的使能信号为脉冲接口内的通用输出口，直接通过主控制器的OP指令来使能。或使用SDO指令配置数据字典为自动使能后，主控制器无法直接控制对应的输出口来使能。

涉及的编号概念如下：总线相关指令参数会用到如下编号。

1.槽位号(slot)

槽位号是指控制器上总线接口的编号，缺省为0。当控制器上有多个总线接口时，在线命令发送?*SLOT查看。

运动控制器支持单总线时，槽位号为0。

支持双总线时，EtherCAT总线槽位号为0，RTEX总线槽位号为1。

2.设备号(node)

设备号是指一个槽位上连接的所有设备的编号，从0开始，按设备在总线上的连接顺序自动编号，可以通过NODE_COUNT(slot)指令查看总线上连接的设备总数。

3.驱动器编号

控制器会自动识别出槽位上的驱动器，编号从0开始，按驱动器在总线上的连接顺序自动编号。

驱动器编号与设备号不同，只给槽位上的驱动器设备编号，其他设备忽略。

四扩展资源映射方法

EIO24088扩展模块上有两类资源需要映射，轴资源和IO资源。

控制器上程序只需通过IO编号就可以访问到扩展模块上的IO资源，EtherCAT总线扩展模块的IO编号通过总线指令NODE_IO来设置。

IO映射时先查看控制器自身的最大IO编号(包括外部IO接口和脉冲轴内的通用接口)，再使用指令设置。

若扩展的IO与控制器自身IO编号重合，二者将同时起作用，所以IO映射的编号在整个控制系统中均不得重复。

扩展模块的轴使用前需要使用AXIS_ADDRESS指令映射轴号，轴映射也需要注意轴号不得重复。

IO映射语法：NODE_IO(slot,node)=iobase

slot：槽位号，0-缺省

node：设备编号，编号从0开始

iobase：映射IO起始编号，设置结果只会是8的倍数

示例：NODE_IO(0,0)=32 '设置槽位0接口设备0的IO起始编号为32

轴映射语法：AXIS_ADDRESS(轴号)=(槽位号<<16)+驱动器编号+1

示例：AXIS_ADDRESS(0)=(0<<16)+0+1 'EtherCAT总线上的第一个驱动器，驱动器编号0，绑定为轴0

若第一个节点是EIO24088，那么这里的驱动器编号0对应连接在EIO24088上的第一个脉冲型驱动器，否则便是EtherCAT总线驱动器。

五扩展模块上驱动器使用方法

EIO24088扩展模块需要经过总线初始化之后才能使用，我们这里把一个脉冲型驱动器接到EIO24088扩展模块上的AXIS 0接口上，使用步骤如下：

1.执行总线初始化程序，初始化过程中识别EIO扩展模块的设备编号和连接的驱动器编号，根据驱动器编号操作轴映射，根据设备号操作扩展模块的IO映射，设置DRIVE_PROFILE和ATYPE。

2.初始化成功后，使能EIO24088扩展模块上的脉冲驱动器，同样也是操作脉冲轴接口内的OP信号使能驱动器，由于扩展模块映射的起始IO编号是32，这里的轴接口AXIS 0-AXIS 7内的通用输出口编号是40-47。在输出口窗口内按下OP(40)或在程序中执行指令OP(40,ON)均可使能AXIS 0上的脉冲型驱动器。

3.使能完成设置相关轴参数，再发送运动指令便可驱动电机。

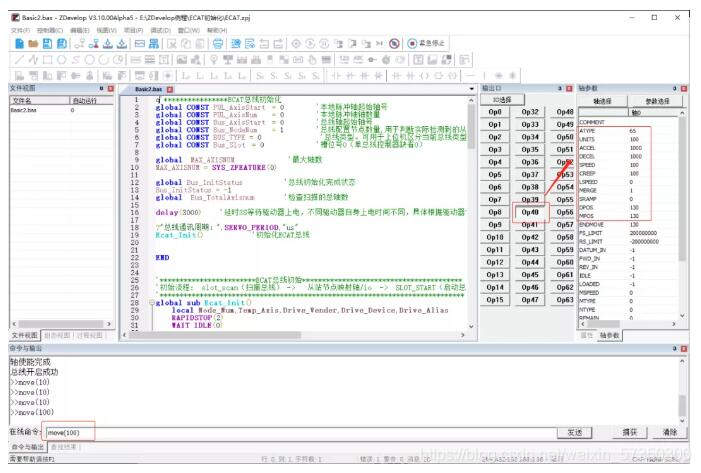

软件操作如下：

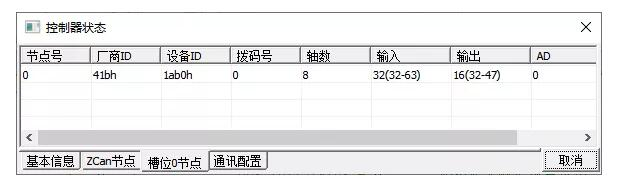

在初始化操作成功后，总线上能识别该扩展模块，可查看扩展模块上的轴接口数，IO映射后输入输出的编号范围。

起始编号映射为32，该扩展模块上的输入编号为外部自带的24点+轴接口通用输入8点，一共32点，范围32-63，输出编号为外部的8点+轴接口通用输出8点，共16点，范围32-47。

EIO24088使用注意事项：

扩展模块上的IO不管有没有使用，都需要使用NODE_IO指令映射EIO24088的输入输出编号。扩展模块的DRIVE_PROFILE需要配置为0，ATYPE设为65，但实际由于是脉冲型驱动器，轴类型并不是65，真实轴类型的配置使用SDO指令配置数据字典6011h设置。

初始化过程中若产生硬限位报警，可在轴参数窗口将硬限位的映射编号号指向-1，表示不映射，需要接入限位开关时再去修改FWD_IN和REV_IN。

EIO24088扩展模块设置：

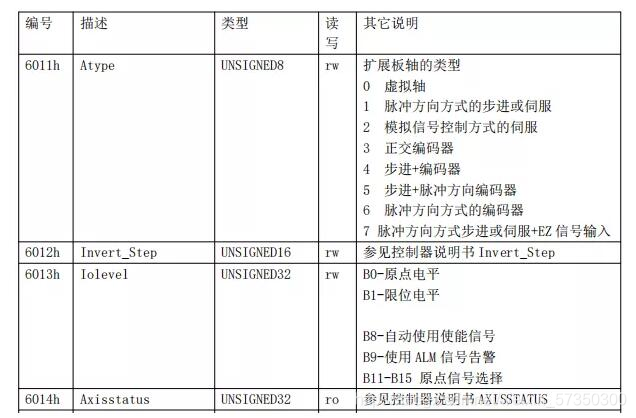

通过SDO指令读写数据字典设置，只开放了部分数据字典供设置，详情参见EIO24088硬件手册，更多驱动器参数使用驱动器调试软件修改。

例如：扩展的脉冲轴的真实轴类型ATYPE设置通过数据字典6011h设置，(按轴号依次设置，第一个驱动器设置数据字典编号为6011h+0800h，第二个驱动器设置6011h+1800h，以此类推，每个驱动器加800h，其他参数同理)。

数据字典读取语法：

SDO_READ (槽位号, 设备编号, 数据字典编号, 数据字典子编号, 数据类型, 读取数据存储TABLE位置)

SDO_READ_AXIS (轴号, 数据字典编号, 数据字典子编号, 数据类型, 读取数据存储TABLE位置)

数据字典写入语法：

SDO_WRITE (槽位号, 设备编号, 数据字典编号, 数据字典子编号, 数据类型, 写入数据值)

SDO_WRITE_AXIS (轴号, 数据字典编号, 数据字典子编号, 数据类型, 写入数据值)

数据字典读写示例：

global sub Sub_SetNodePara(iNode,iVender,iDevice,Iaxis)

　　if iVender = $41B and iDevice = $1ab0 then '正运动24088脉冲扩展轴

　　SDO_WRITE(Bus_Slot,iNode,$6011+Iaxis*$800,0,5,4) '设置扩展脉冲轴ATYPE类型，值为4表示脉冲和编码器信号在同一个轴号上

　　SDO_WRITE(Bus_Slot,iNode,$6012+Iaxis*$800,0,6,0) '设置扩展脉冲轴INVERT_STEP脉冲输出模式，模式0脉冲+方向

　　NODE_IO(Bus_Slot,iNode) = 32 + 32*iNode '设置240808上IO的起始映射地址

　　endif

end sub

如果EIO扩展模块之后还连接了EtherCAT驱动器，使用时注意总线扫描设备数量的设置，EtherCAT驱动器在初始化程序执行完便使能成功，后续设置轴参数便能运行，注意初始化过程中使用DRIVE_PROFILE指令配置合适的PDO列表，需要用到驱动器IO时，还需操作DRIVE_IO映射。

六脉冲轴与总线轴混合使用

驱动器在使用之前，先配置常用驱动器参数，例如电子齿轮比、一圈脉冲数、电机转向、控制器模式等，配置方法可参考公众号历史文章，关于脉冲型驱动器和EtherCAT/RTEX总线驱动器的配置方法都有详细说明。

不同类型的轴混合使用时，主要是初始化过程和与驱动器通讯方式不同。

脉冲轴是通过给OP信号使能，总线轴通过一段初始化程序使能，使能成功后均可设置轴参数后执行运动。

驱动器通讯方式的区别：总线驱动器有对应的驱动器读写指令或驱动器软件修改参数，脉冲型驱动器只能通过驱动器软件修改参数。

演示配置：

本例子采用两种不同类型的的驱动器，脉冲型驱动器和EtherCAT总线驱动器混合使用，将一个脉冲驱动器接在控制器的脉冲轴接口AXIS 0上;将另一个EtherCAT总线驱动器接在控制器的EtherCAT口上，设备号和驱动器编号均为0。

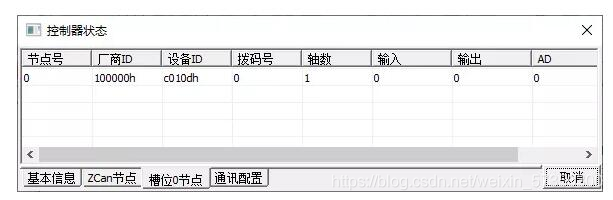

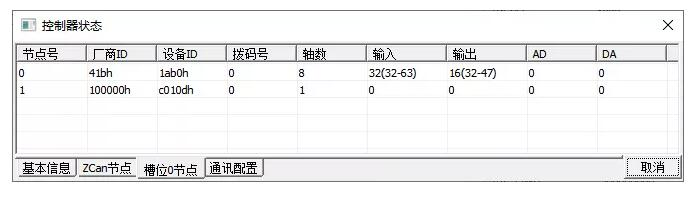

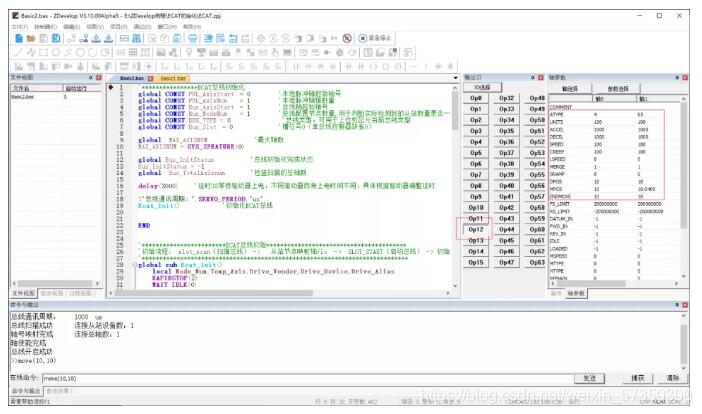

总线初始化完成，在“控制器状态”能看到总线上的节点。

在这里插入图片描述
　　混合使用步骤：

脉冲轴的轴号按所接的AXIS 0口默认是轴0，总线轴的轴号使用AXIS_ADDRESS指令映射为轴1。

1.使能EtherCAT总线驱动器：执行总线初始化程序，设置EtherCAT总线轴的AXIS_ADDRESS、DRIVE_PROFILE和ATYPE等。

2.使能脉冲型驱动器：总线初始化成功后，使能控制器脉冲轴接口上的脉冲驱动器，操作脉冲轴接口内的OP信号使能驱动器，这里的AXIS 0-AXIS 5口内的通用输出口编号是12-17。在输出口窗口内按下OP(12)或在程序中执行指令OP(12,ON)均可使能。

3.驱动器使能完成，后续两种不同的轴的使用方法基本一致，设置相关轴参数，再发送运动指令便可驱动电机。

控制器支持不同类型的轴混合插补。

             '****************ECAT总线初始化

             global CONST PUL_AxisStart   = 0    '本地脉冲轴起始轴号

             global CONST PUL_AxisNum   = 1    '本地脉冲轴轴数量

             global CONST Bus_AxisStart   = 1      '总线轴起始轴号

             global CONST Bus_NodeNum   = 1      '总线配置节点数量,用于判断实际检测到的从站数量是否一致

             global CONST BUS_TYPE = 0         '总线类型。可用于上位机区分当前总线类型

             global CONST Bus_Slot  = 0        '槽位号0（单总线控制器缺省0）



             global  MAX_AXISNUM        '最大轴数

             MAX_AXISNUM = SYS_ZFEATURE(0)



             global Bus_InitStatus      '总线初始化完成状态

             Bus_InitStatus = -1

             global  Bus_TotalAxisnum    '检查扫描的总轴数



             delay(3000)    '延时3S等待驱动器上电，不同驱动器自身上电时间不同，具体根据驱动器调整延时



             ?"总线通讯周期：",SERVO_PERIOD,"us"

             Ecat_Init()      '初始化ECAT总线





             END





             '************************ECAT总线初始化****************************************

             '初始流程:  slot_scan（扫描总线） ->   从站节点映射轴/io  ->  SLOT_START（启动总线） -> 初始化成功

             '****************************************************************************

             global sub Ecat_Init()

               local Node_Num,Temp_Axis,Drive_Vender,Drive_Device,Drive_Alias

               RAPIDSTOP(2)

               WAIT IDLE(0)



               for i=0 to MAX_AXISNUM - 1                '初始化还原轴类型

                 AXIS_ENABLE(i) = 0

                 atype(i)=0

                 AXIS_ADDRESS(i) =0

                 DELAY(10)                      '防止所有驱动器全部同时切换使能导致瞬间电流过大

               next



               Bus_InitStatus = -1

             '  Bus_TotalAxisnum = 0

               SLOT_STOP(Bus_Slot)

               delay(200)                   '延时时间可以按需调整,确保驱动器已上电可以等待EtherCAT到位

               slot_scan(Bus_Slot)                      '扫描总线

               if return then

                 ?"总线扫描成功","连接从站设备数："NODE_COUNT(Bus_Slot)

                 if NODE_COUNT(Bus_Slot) <> Bus_NodeNum then    '判断总线检测数量是否为实际接线数量

                   ?""

                   ?"扫描节点数量与程序配置数量不一致!" ,"配置数量:"Bus_NodeNum,"检测数量："NODE_COUNT(Bus_Slot)

                   Bus_InitStatus = 0    '初始化失败。报警提示

                   'return

                 endif





                 '"开始映射轴号"

                 for Node_Num=0 to NODE_COUNT(Bus_Slot)-1            '遍历扫描到的所有从站节点

                   Drive_Vender = NODE_INFO(Bus_Slot,Node_Num,0)        '读取驱动器厂商

                   Drive_Device = NODE_INFO(Bus_Slot,Node_Num,1)        '读取设备编号

                   Drive_Alias = NODE_INFO(Bus_Slot,Node_Num,3)          '读取设备拨码ID



                   if NODE_AXIS_COUNT(Bus_Slot,Node_Num) <> 0  then        '判断当前节点是否有电机

                     for j=0 to NODE_AXIS_COUNT(Bus_Slot,Node_Num)-1      '根据节点带的电机数量循环配置轴参数(针对一拖多驱动器)



                       Temp_Axis = Bus_AxisStart + Bus_TotalAxisnum    '轴号按NODE顺序分配

                       'Temp_Axis = Drive_Alias              '轴号按驱动器设定的拨码分配（一拖多需要特殊处理）

                       base(Temp_Axis)

                       AXIS_ADDRESS(Temp_Axis)= (Bus_Slot<<16)+ Bus_TotalAxisnum + 1  '映射轴号

                       ATYPE=65    '设置控制模式 65-位置 66-速度 67-转矩

                         DRIVE_PROFILE=0     '配置为驱动器内置PDO列表，可改为1，-1,等参数                                         '配置为驱动器内置PDO列表





             '          Sub_SetDriverIo(Drive_Vender,Temp_Axis,128 + 32*Temp_Axis)    '映射驱动器IO  IO映射到控制器IO32-以后每个驱动器间隔32点      '

                                 Sub_SetNodePara(Node_Num,Drive_Vender,Drive_Device,j)      '设置特殊总线参数,EIO24088配置



                       disable_group(Temp_Axis)                      '每轴单独分组

                       Bus_TotalAxisnum=Bus_TotalAxisnum+1                  '总轴数+1

                     next

                   else                            'IO扩展模块

             '        Sub_SetNodeIo(Node_Num,Drive_Vender,Drive_Device,1024 + 32*Node_Num)    '映射扩展模块IO

                   endif

                 next

                 ?"轴号映射完成","连接总轴数："Bus_TotalAxisnum



                 delay(200)

                 SLOT_START(Bus_Slot)        '启动总线

                 if return then







                   '?"开始清除驱动器错误"

                   for i= Bus_AxisStart to Bus_AxisStart + Bus_TotalAxisnum - 1

                     BASE(i)



                     DRIVE_CLEAR(0)

                     DELAY 50



                     '?"驱动器错误清除完成"

                     datum(0)            '清除控制器轴状态错误"

                     wa 100



                     wdog=1              '使能总开关



                     '"轴使能"

                     AXIS_ENABLE=1

                   next

                   Bus_InitStatus  = 1

                   ?"轴使能完成"



                   '本地脉冲轴配置

                   for i = 0 to PUL_AxisNum - 1

                     base(PUL_AxisStart + i)

                     AXIS_ADDRESS  = (-1<<16) +  i

                     ATYPE = 4

                   next

                   ?"总线开启成功"

                 else

                   ?"总线开启失败"

                   Bus_InitStatus = 0

                 endif

               else

                 ?"总线扫描失败"

                 Bus_InitStatus = 0

               endif



             end sub





             '***********************EIO24088扩展模块设置*****************************

             '通过NODE_IO(Bus_Slot,Node_Num)分配模块IO起始地址

             '************************************************************************

             global sub Sub_SetNodePara(iNode,iVender,iDevice,Iaxis)

                 if  iVender = $41B and iDevice = $1ab0   then    '正运动24088脉冲扩展轴

                     SDO_WRITE(Bus_Slot,iNode,$6011+Iaxis*$800,0,5,4)      '设置扩展脉冲轴ATYPE类型

                     SDO_WRITE(Bus_Slot,iNode,$6012+Iaxis*$800,0,6,0)      '设置扩展脉冲轴INVERT_STEP脉冲输出模式

                     NODE_IO(Bus_Slot,iNode) = 32 + 32*iNode          '设置240808上IO的起始映射地址

                 endif

             end sub





             '***********************总线IO扩展模块映射********************************

             '通过NODE_IO(Bus_Slot,Node_Num)分配模块IO起始地址

             '**************************************************************************

             global sub Sub_SetNodeIo(iNode,iVender,iDevice,i_IoNum)

                 if iVender = $41B and iDevice = $130   then    '正运动EIO1616MT

                    NODE_IO(Bus_Slot,iNode) = i_IoNum

                 endif

             end sub

《8轴EtherCAT轴扩展模块EIO24088的使用》就讲到这里。
