今天，正运动小助手给大家分享一下MotionRT7的安装和使用，以及使用VC6.0对MotionRT7开发的前期准备。

01 MotionRT7简介

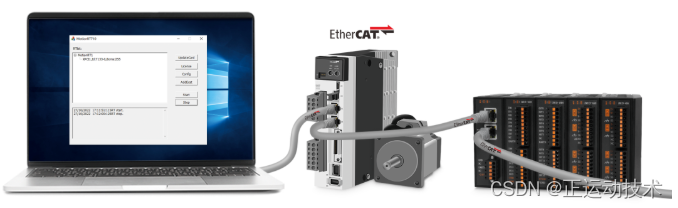

MotionRT7是深圳市正运动技术推出的跨平台运动控制实时内核，也是国内首家完全自主自研， 自主可控的Windows运动控制实时软核。
在这里插入图片描述

1.MotionRT7具备以下特点

（1）独立软件安装，适合各种Windows电脑；绿色免安装，快速体验；采用硬件绑定的运行许可证授权（未授权也可试用）；可以方便配置、启动、连接、模拟运行等。

（2）与MotionRT其它版本功能兼容，一次开发，可快速切换到嵌入式，Linux各种平台。

（3）统一函数库接口，快速的本地LOCAL接口，运动函数调用快至us级别，比普通PCI卡快数十倍。

（4）集成机器视觉，快速搭建各类运动控制+机器视觉的实时应用。

（5）强大多卡功能，最多240轴联动，支持跨卡联动，脉冲与总线联动，振镜与平台联动，轻松实现位置锁存 /PSO等高级功能。

2.持续迭代的运动控制实时内核MotionRT

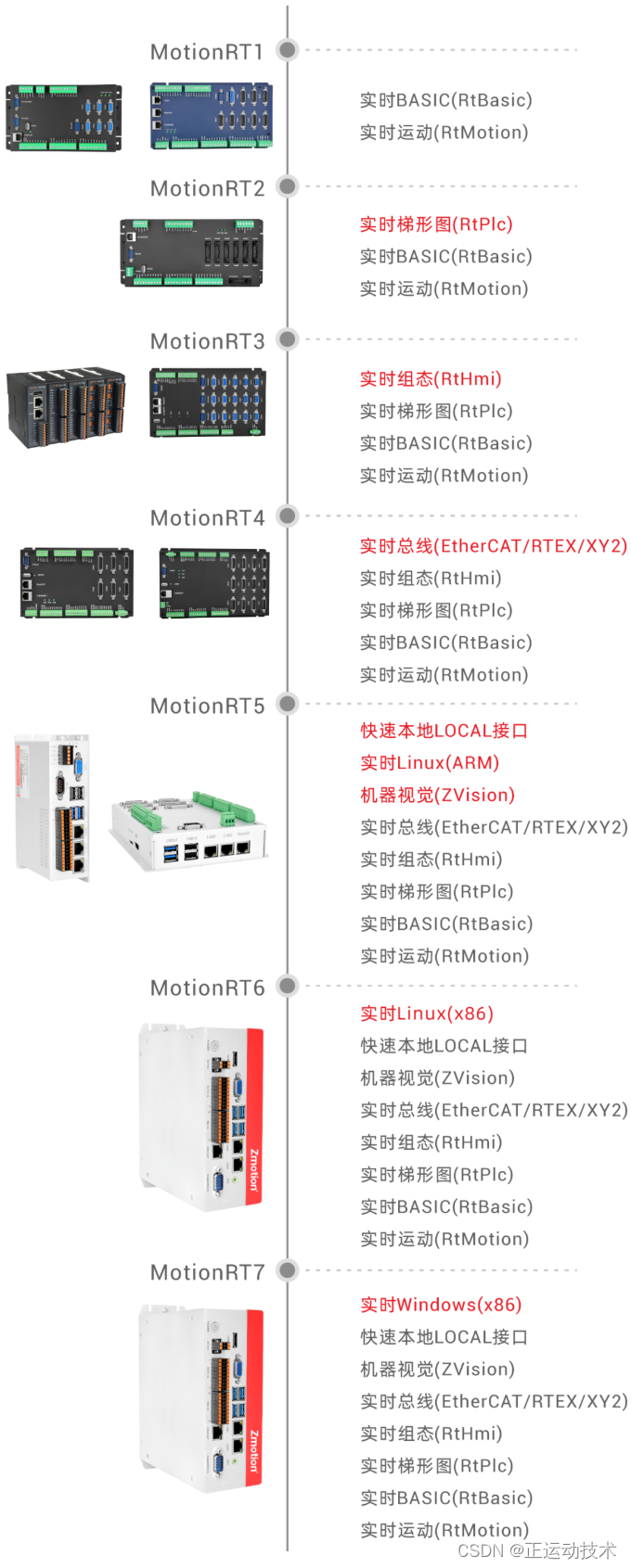

MotionRT是正运动技术持续建设与发展的运动控制实时内核，已不断迭代 7代，从MotionRT1到MotionRT7。

在这里插入图片描述

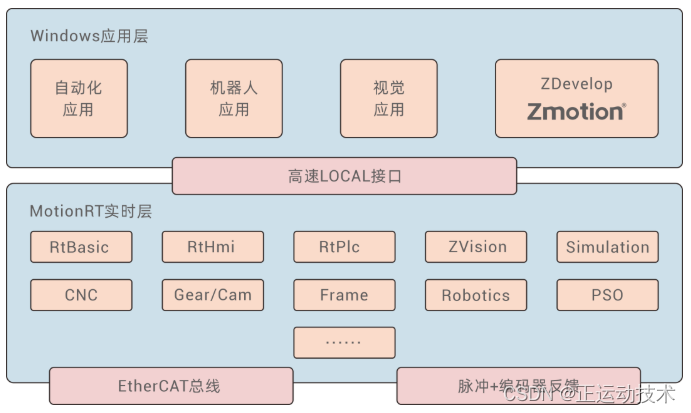

3.MotionRT7采用模块化软件架构
在这里插入图片描述

运动控制程序、视觉算法、MotionRT7运动控制引擎，通过高共享内存进行数据交互，大大提升运动控制与机器视觉的交互效率。

用户自定义功能，融合Gmc、Gear/Cam、Frame、Robotics、CNC 等算法，打造 用户的专用控制系统。

4.统一开放的API函数

统一完善的SDK库 ，所有的第三方开发环境同一套API接口，跨平台的产品架构，提高效率，保持兼容性。

在这里插入图片描述

5.简单易用的运动控制功能特性

a.点位运动、直线插补、圆弧插补、螺旋插补、连续轨迹加工；

b.电子凸轮、电子齿轮、同步跟随、位置锁存、虚拟轴叠加；

c.S曲线加减速，SS曲线加减速，轨迹运动更柔和；

d.1D/2D/3D高速位置同步输出PS0，充分满足视觉飞拍、高速点胶、激光加工；

e.客户可自定义运动控制算法或者机器人正反解算法；

f.方便与第三方视觉配合。

6.开放的EtherCAT与配置调试工具

ZDevelop具备开放易用的配置，开发，调试，诊断等工具。ZDevelop不仅是个绿色免费的软件，而且具备轴调试，轴状态，示波器等工具。
在这里插入图片描述

MotionRT7广泛支持EtherCAT总线，支持市面上广泛易用的EtherCAT伺服，EtherCAT步进，EtherCAT IO，EtherCAT阀岛和EtherCAT传感器。

我司后续将持续完善EtherCAT的配置工具，持续努力做最好用的运动控制。

02 MotionRT7的安装和使用

第一步：安装驱动程序

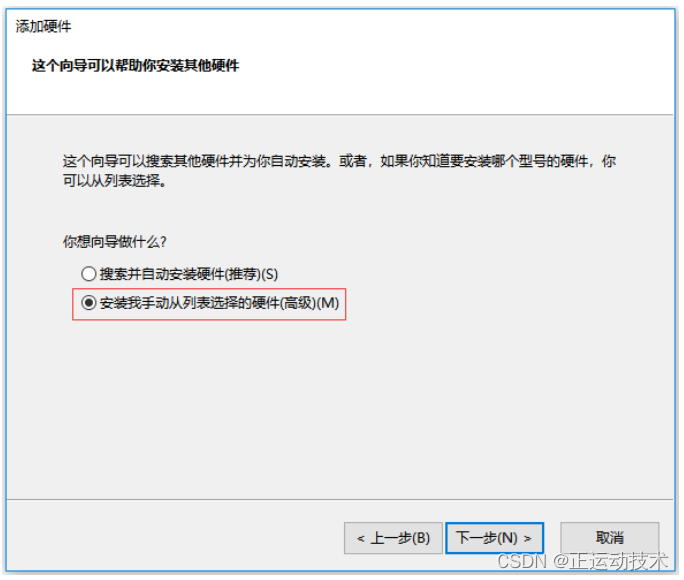

1.打开“设备管理器”，选择“操作”中的“添加过时硬件”，选择“手动选择”。
在这里插入图片描述

在这里插入图片描述

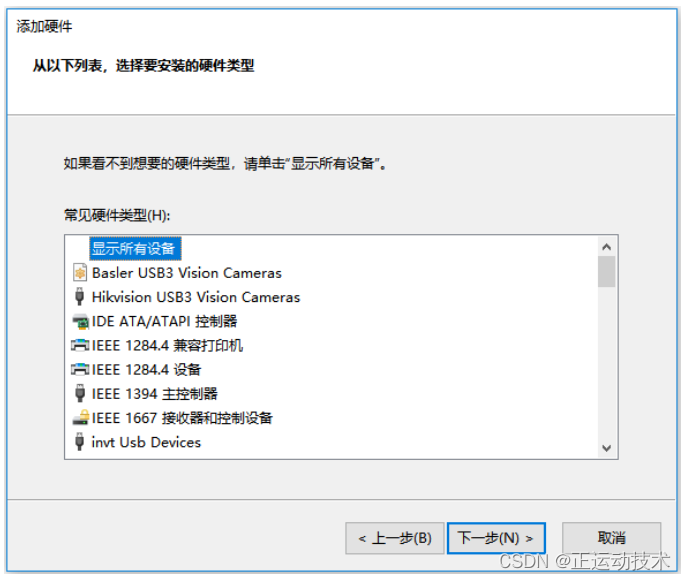

2.点击“下一步”。
在这里插入图片描述

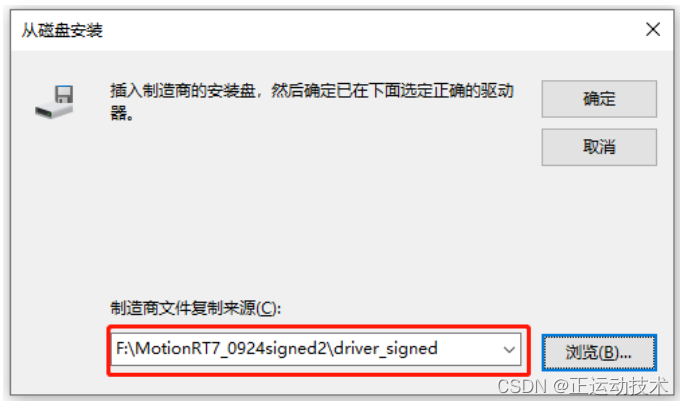

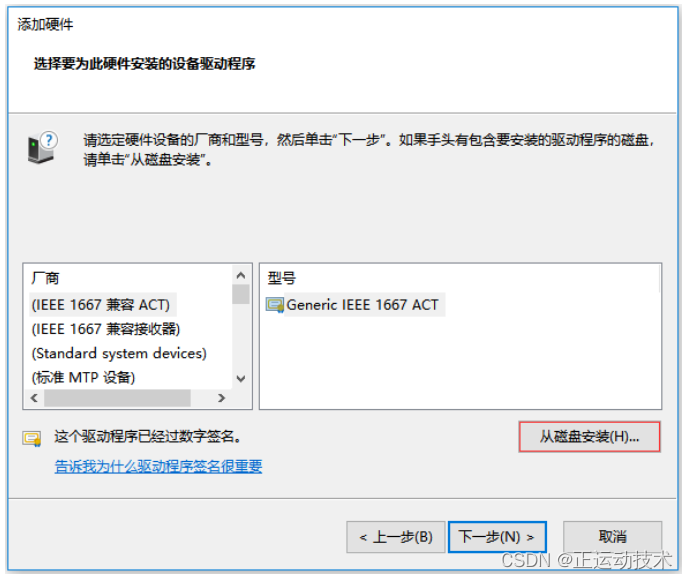

3.点击“从磁盘安装”。
在这里插入图片描述

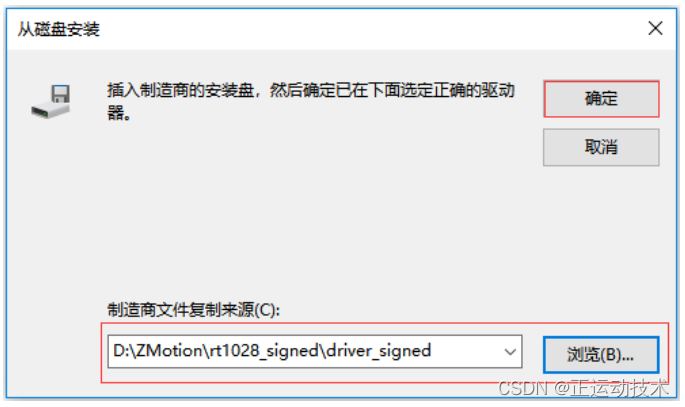

4.点击“浏览按钮”选择驱动所在的路径，打开文件夹“driver_signed”，选择“ZMotionRt64.inf”。
在这里插入图片描述

在这里插入图片描述

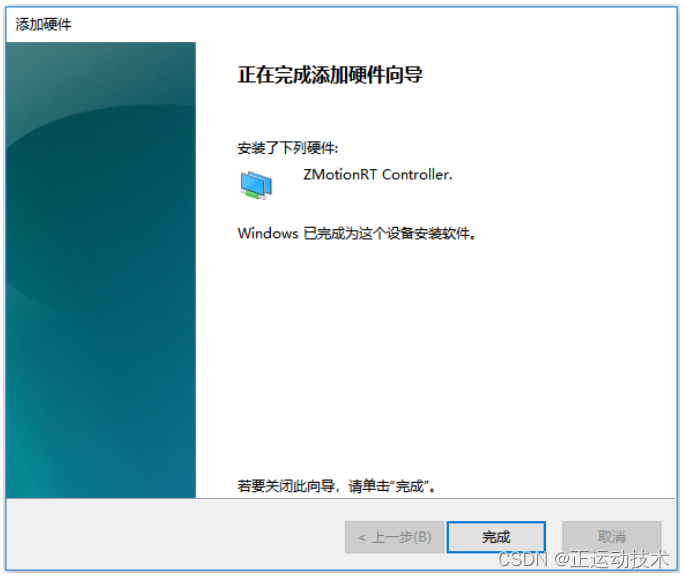

5.一直点击下一步，直到安装完成。
在这里插入图片描述

注意：驱动更新时，要从设备管理器删除设备，一定要选择把驱动文件也删除。

6.MotionRT7驱动安装视频演示

正运动技术MotionRT7--驱动安装教程演示

第二步：运行控制台程序

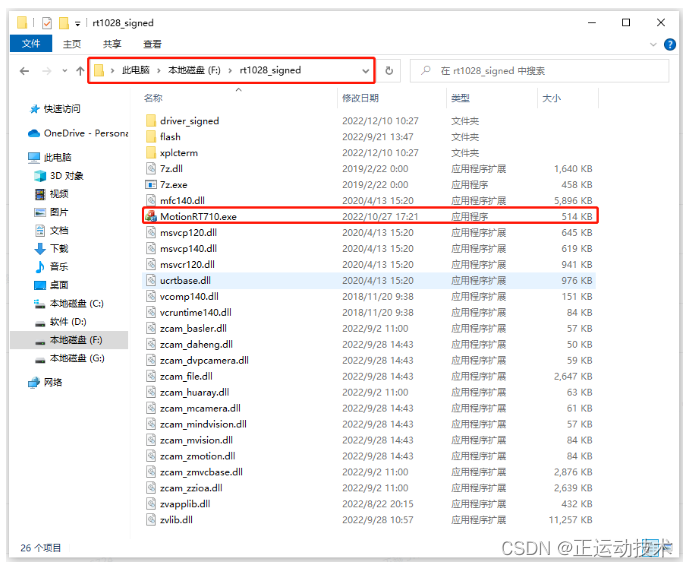

1.打开控制台程序所在位置，运行可执行文件“MotionRt710.exe”。

在这里插入图片描述

2.点击“Start”。

在这里插入图片描述

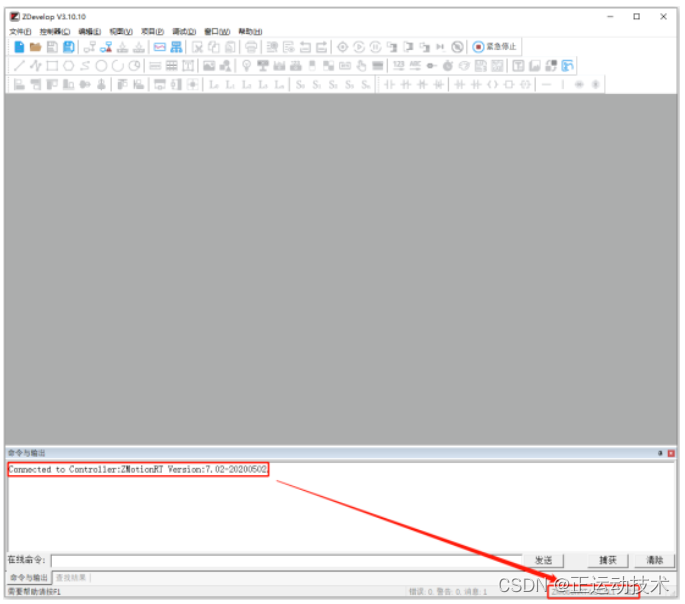

第三步：使用ZDevelop软件链接到控制器，进行参数监控

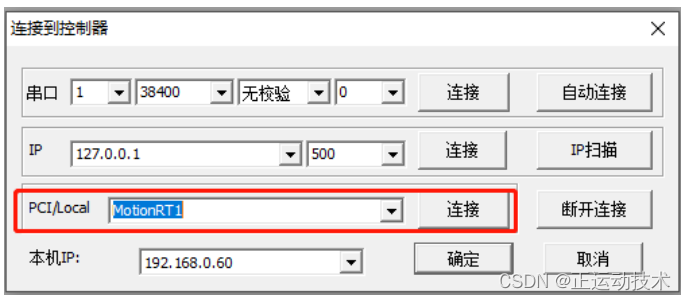

ZDevelop链接控制器，软件版本3.10以上，使用PCI/LOCAL方式进行连接。

在这里插入图片描述

在这里插入图片描述

第四步：网口扩展EtherCAT主站协议

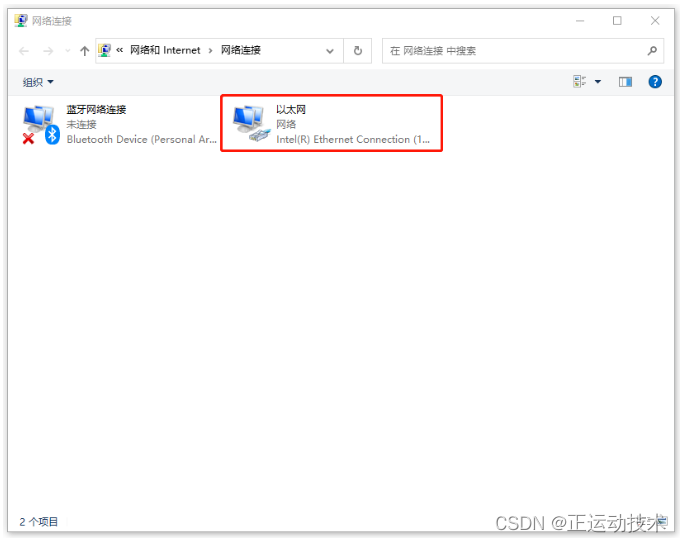

1.查看网络连接。

在这里插入图片描述

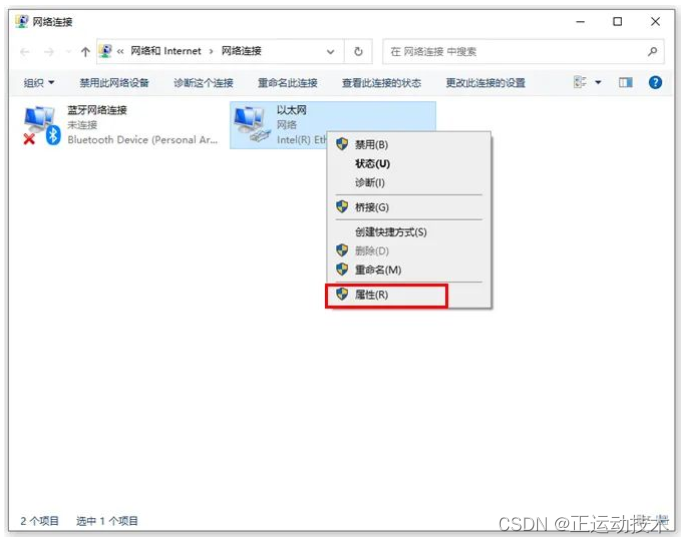

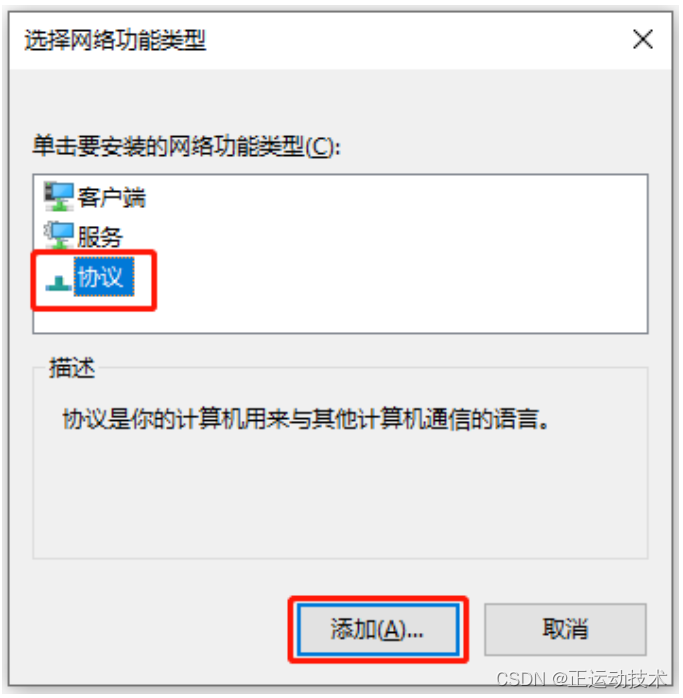

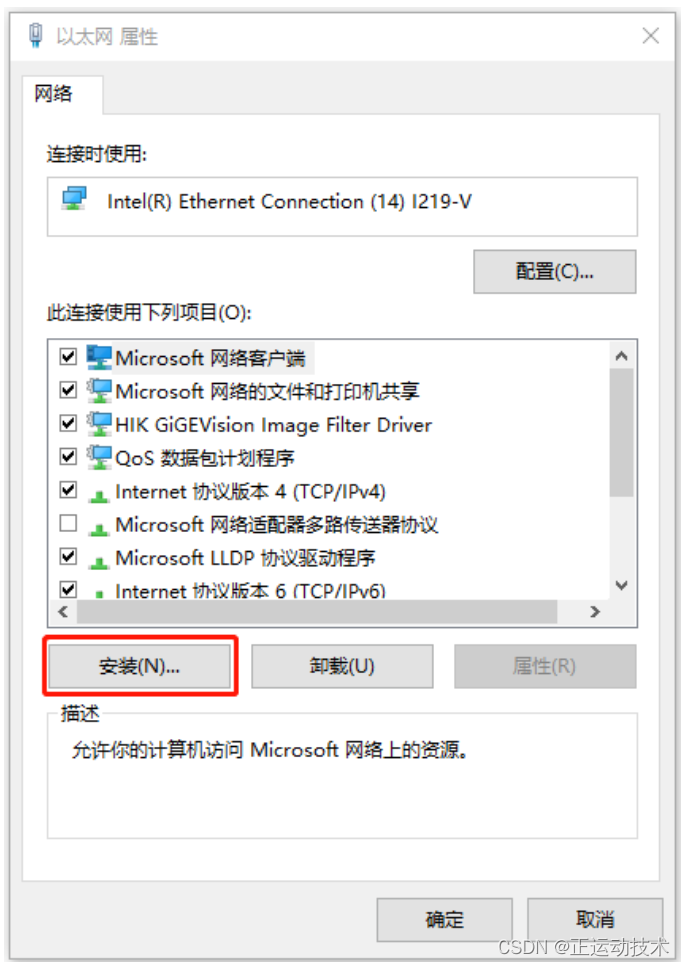

2.选择用作EtherCAT的网卡，右键属性，安装协议。

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

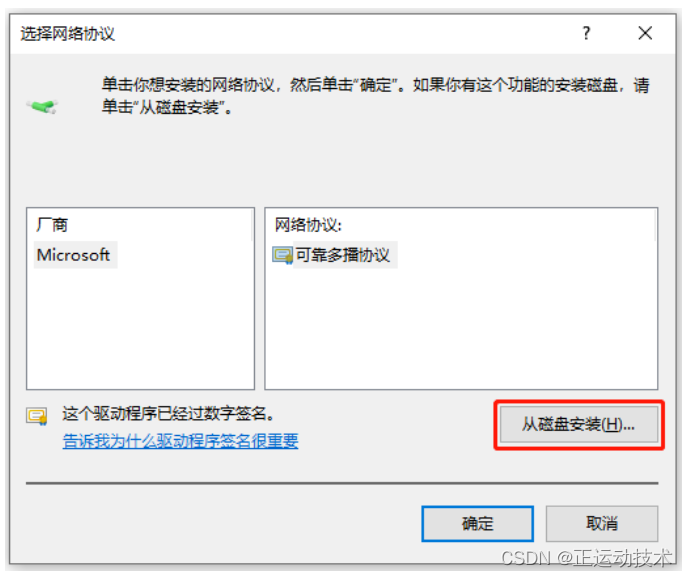

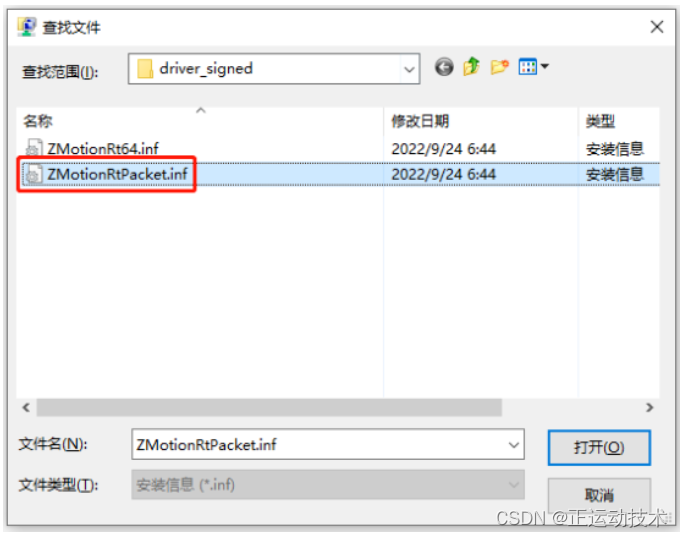

3.点击从磁盘安装，选择驱动器所在的路径，打开文件夹”driver_signed”，选择“MotionRtPacket.inf”。

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

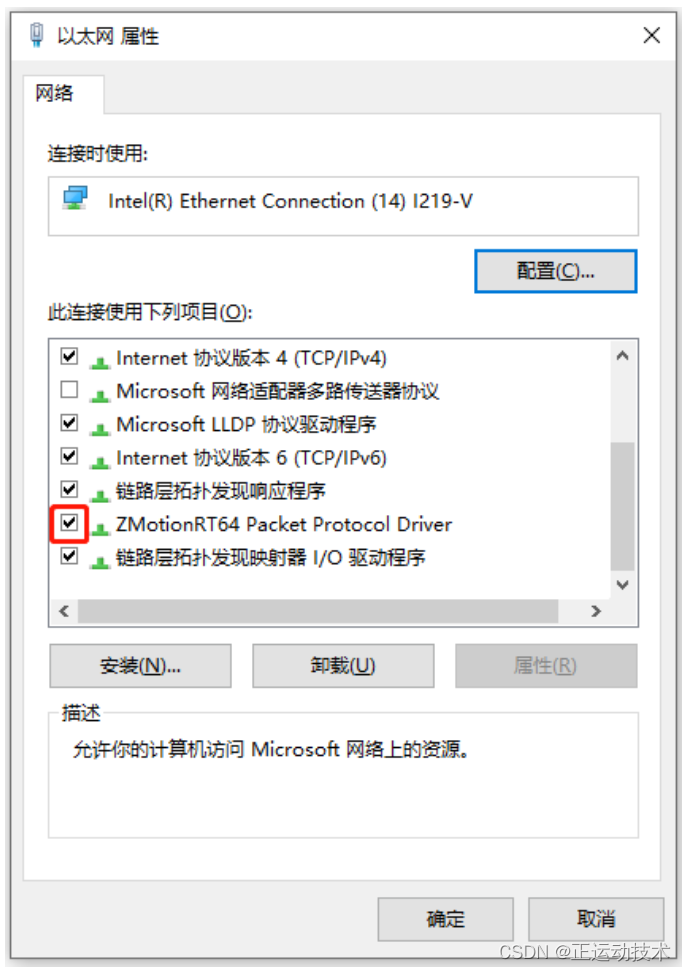

4.安装成功后，确认ZMotionRT64 Packet Protocol Driver前面有选上。

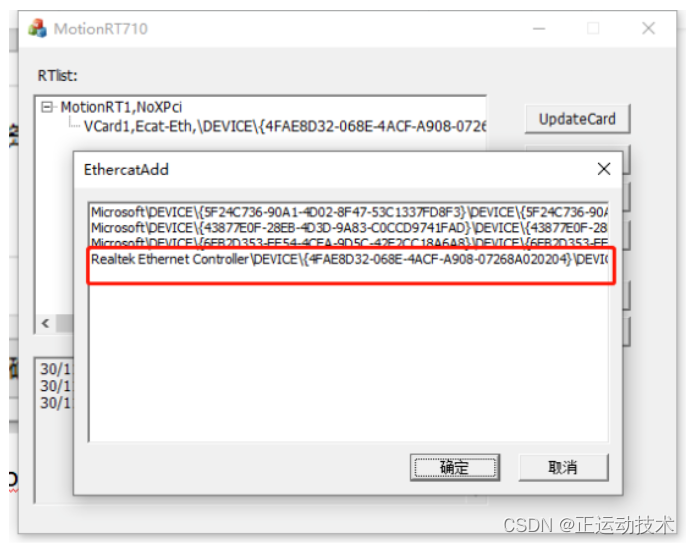

在RT控制台程序选择增加AddEcat，这时能看到对应网卡，选择后，启动RT。

在这里插入图片描述

  1. MotionRT7 EtherCAT协议安装视频演示。

正运动技术MotionRT7--EtherCAT协议安装教程

自带PC的网卡EtherCAT具有一定的实时性，如EtherCAT要提升性能，则需要把网口其它的协议都去掉以提升实时性。

如需进一步提升实时性，请使用正运动专门的EtherCAT运动控制卡XPCIE1032。

更多关于MotionRT7的参数设置以及相关问题，请参照“MotionRT7说明书”。

相关资料请前往正运动技术官网www.zmotion.com.cn或联系正运动相关人员。

03 VC6.0进行MotionRT7项目的开发

1、打开VC++6.0，新建一个工程。

在这里插入图片描述

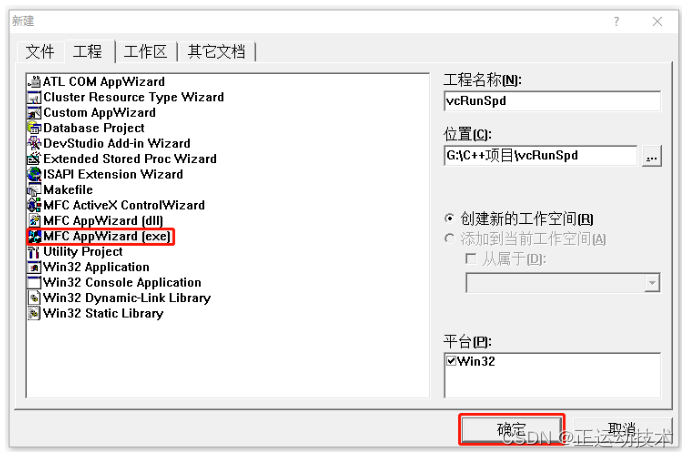

2、选择“MFC APPWizard(exe)”，选择工程保存路径，设置工程名，点击确定。

在这里插入图片描述

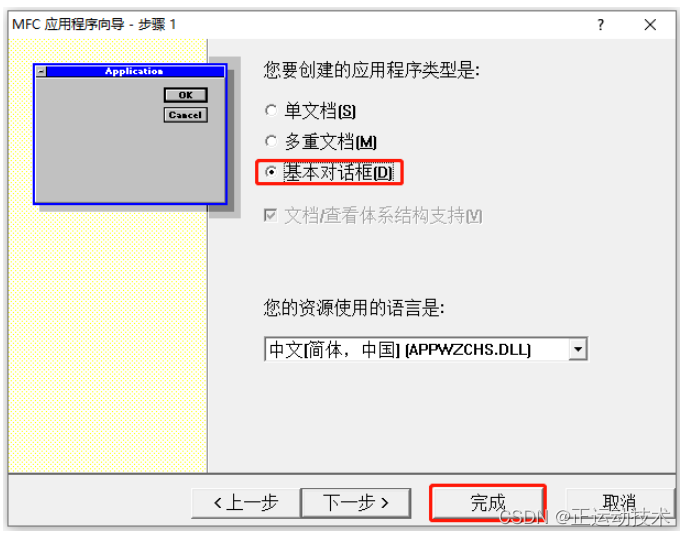

3、在应用程序类型选择基本对话框，完成项目新建。

在这里插入图片描述

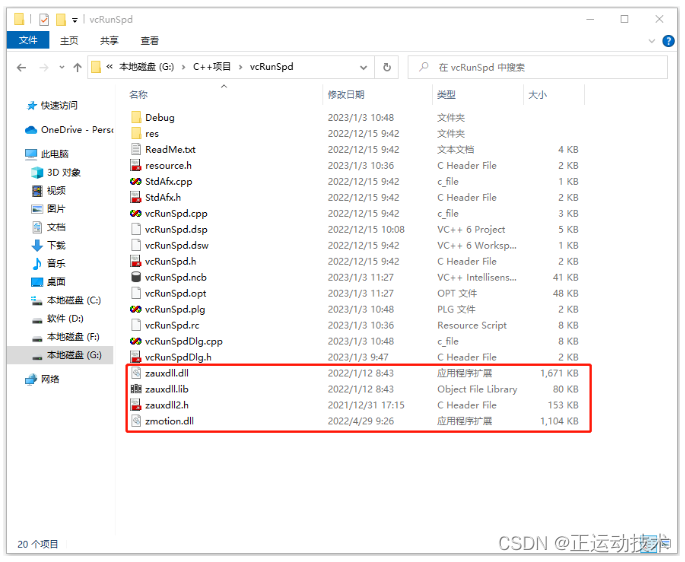

4、将产品配套光盘“…\函数库\dll”文件夹中的动态链接库“zmotion.dll”、“zauxdll.dll”、头文件“zauxdll2.h”和lib文件“zauxdll.lib”复制到工程文件夹中。

在这里插入图片描述

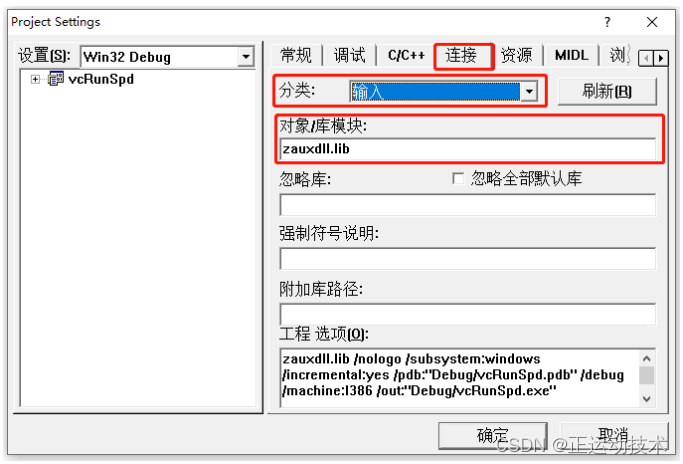

5、选择“Project”菜单下的“Settings…(设置)”菜单项。切换到“Link”标签页，在“Object\library modules”栏中输入lib文件名：zauxdll.lib。

在这里插入图片描述

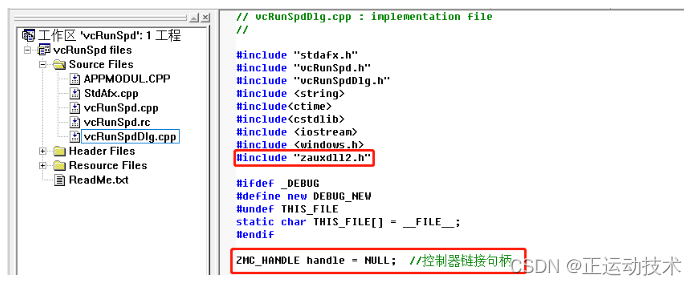

6、在应用程序文件中加入函数库头文件的声明，如：#include “zauxdll2.h”，并定义一个控制器的链接句柄。

在这里插入图片描述

至此，用户就可以在VC6.0中调用函数库中的任意函数，编写应用程序，具体函数的用法及功能可以参考光盘资料中的ZMotion PC函数库编程手册。

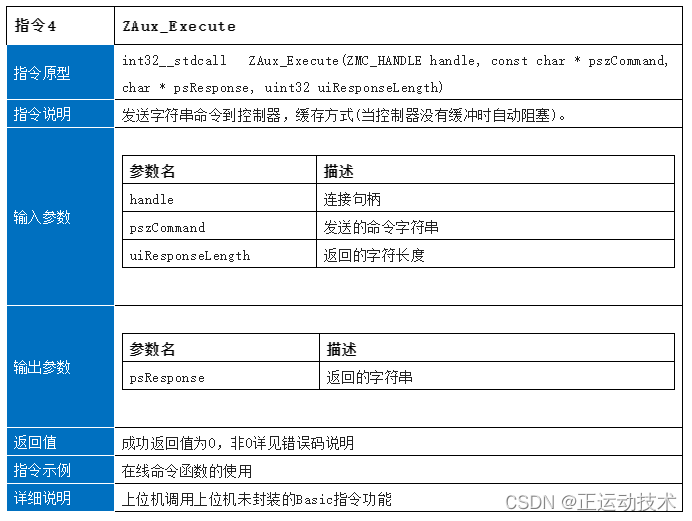

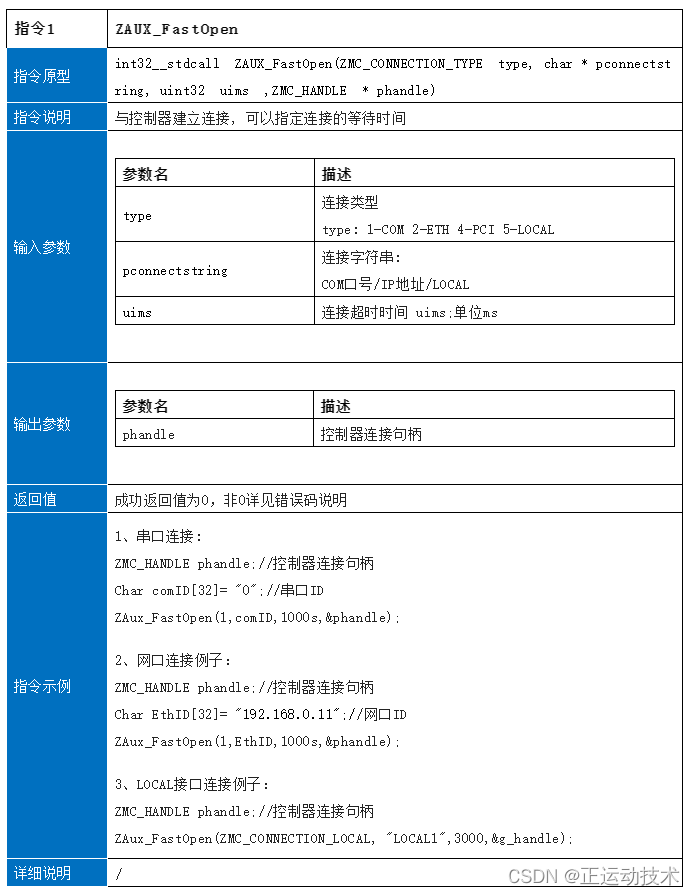

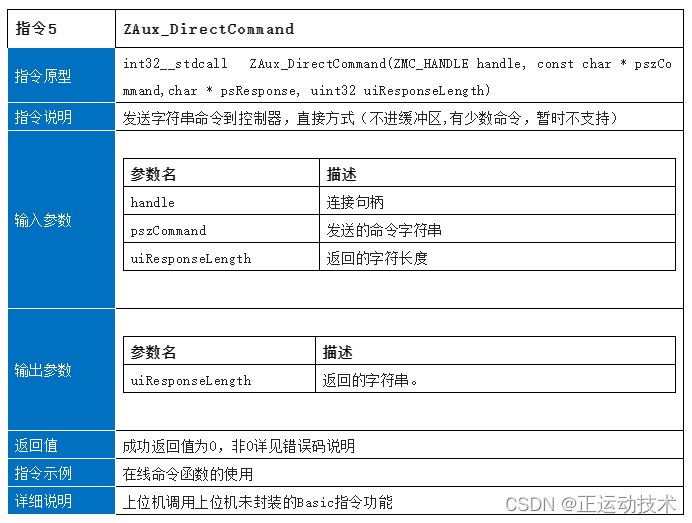

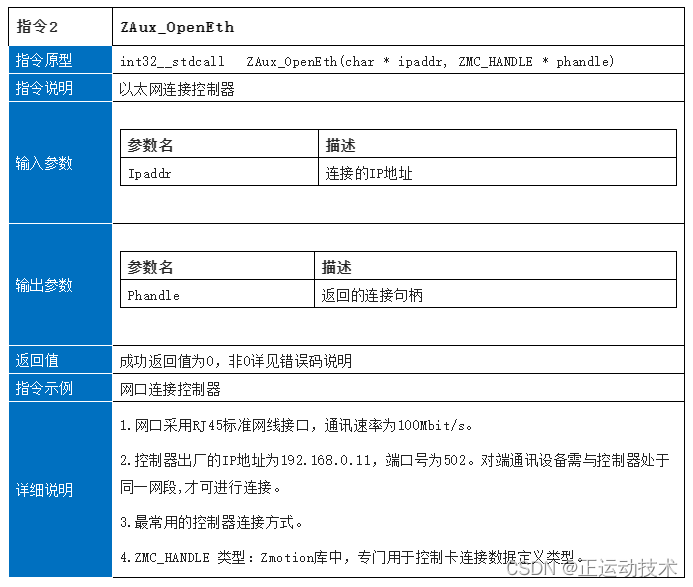

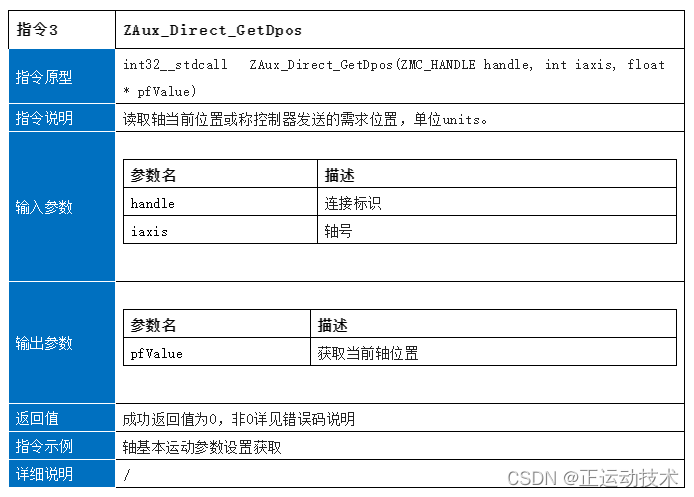

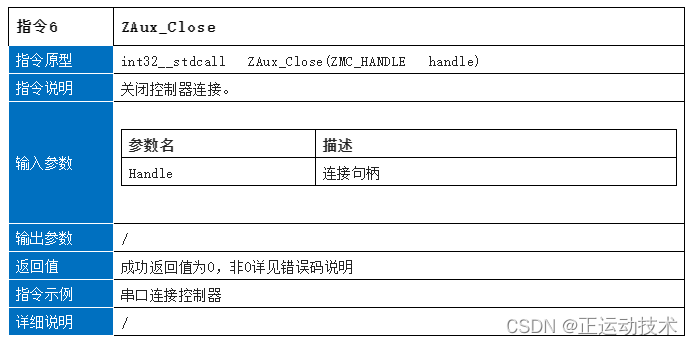

(1)相关PC函数介绍

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

注：使用IP模式连接MotionRT7的时候，要将MotionRT710中的Config配置项Eth num的值设置为一个大于0的数（1-12），输入的IP为本机IP，可以在ZDevelop中直接查看。

(2)相关程序

①通过IP链接方式的链接按钮的消息响应函数来链接控制器。

//IP链接方式链接控制器
void CVcRunSpdDlg::OnButton1()
{
    CString str;
    GetDlgItem(IDC_EDIT1)->GetWindowText(str);
    std::string ip = str.GetBuffer(100);
    if (!ZAux_OpenEth(&ip[0],&handle))
    {
        MessageBox("MotionRT7链接成功！");
    }
    else
    {
        MessageBox("MotionRT7链接失败！");
    }
}

②通过LOCAL链接方式的链接按钮的消息响应函数来链接控制器。

//Local链接方式链接控制器
void CVcRunSpdDlg::OnButton3()
{
    CString s;
    GetDlgItem(IDC_EDIT2)->GetWindowText(s);
    std::string str = s.GetBuffer(100);
    if (!ZAux_FastOpen(5, &str[0], 1000, &handle))
    {
        MessageBox("MotionRT7链接成功！");
    }
    else
    {
        MessageBox("MotionRT7链接失败！");
    }
}

③通过断开按钮的消息响应函数来断开控制器的链接。

//断开上位机与控制器的链接
void CVcRunSpdDlg::OnButton2()
{
    ZAux_Close(handle);
    MessageBox("已断开！");
}

④通过单条指令交互周期的测试按钮对单条指令交互的周期进行测试。

void CVcRunSpdDlg::OnButton5()
{
    clock_t start,end;
    CString s;
    std::string S;
    float dpos;
    double tme;
    GetDlgItem(IDC_EDIT3)->GetWindowText(s);
    S = s.GetBuffer(100);
    int i,ans=0;
    for(i=0;iSetWindowText(s);
    s.Format(_T("%lf"),dpos);
    GetDlgItem(IDC_EDIT6)->SetWindowText(s);
}

⑤通过多条指令交互周期的测试按钮对多条指令交互的周期进行测试。

void CVcRunSpdDlg::OnButton6()
{
    clock_t start,end;
    CString s;
    std::string S;
    int i,ans=0;
    char get[255];
    float data[12] = { 0 };
    double tme;
    std::string cmd = "?dpos(0),dpos(1),dpos(2),dpos(3),axisstatus(0),axisstatus(1),axisstatus(2),axisstatus(3),in(0),in(1),in(2),in(3)";
    GetDlgItem(IDC_EDIT3)->GetWindowText(s);
    S = s.GetBuffer(100);
    for(i=0;iSetWindowText(s);
    ZAux_TransStringtoFloat(&get[0], 12, data);
    s.Format(_T("%f"),data[0]);
    GetDlgItem(IDC_EDIT9)->SetWindowText(s);
    s.Format(_T("%f"),data[1]);
    GetDlgItem(IDC_EDIT10)->SetWindowText(s);
    s.Format(_T("%f"),data[2]);
    GetDlgItem(IDC_EDIT11)->SetWindowText(s);
    s.Format(_T("%f"),data[3]);
    GetDlgItem(IDC_EDIT12)->SetWindowText(s);
    s.Format(_T("%f"),data[4]);
    GetDlgItem(IDC_EDIT13)->SetWindowText(s);
    s.Format(_T("%f"),data[5]);
    GetDlgItem(IDC_EDIT14)->SetWindowText(s);
    s.Format(_T("%f"),data[6]);
    GetDlgItem(IDC_EDIT15)->SetWindowText(s);
    s.Format(_T("%f"),data[7]);
    GetDlgItem(IDC_EDIT16)->SetWindowText(s);
    s.Format(_T("%f"),data[8]);
    GetDlgItem(IDC_EDIT17)->SetWindowText(s);
    s.Format(_T("%f"),data[9]);
    GetDlgItem(IDC_EDIT18)->SetWindowText(s);
    s.Format(_T("%f"),data[10]);
    GetDlgItem(IDC_EDIT19)->SetWindowText(s);
    s.Format(_T("%f"),data[11]);
    GetDlgItem(IDC_EDIT20)->SetWindowText(s);
}

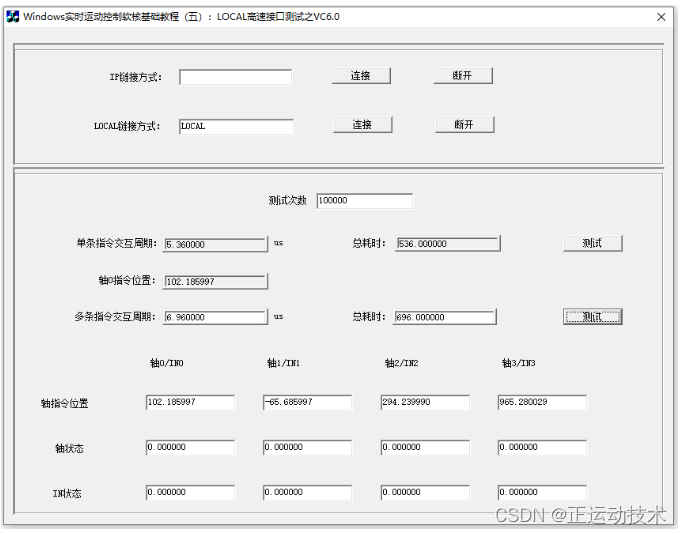

（3）运行效果

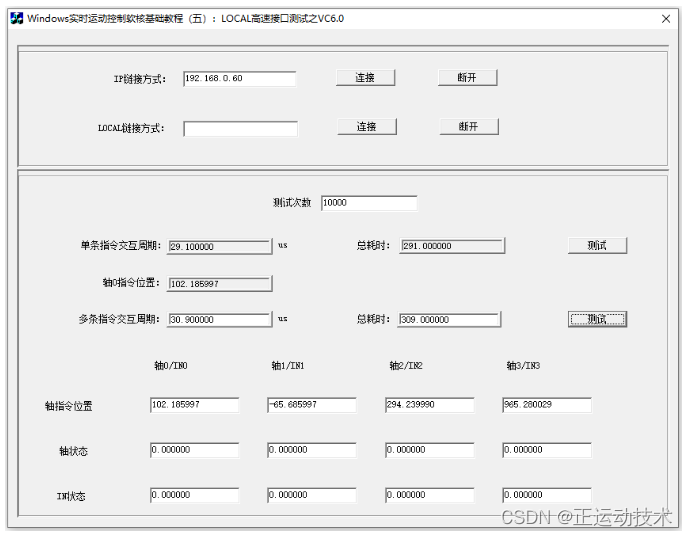

在这里插入图片描述IP链接方式的测试（1w次）

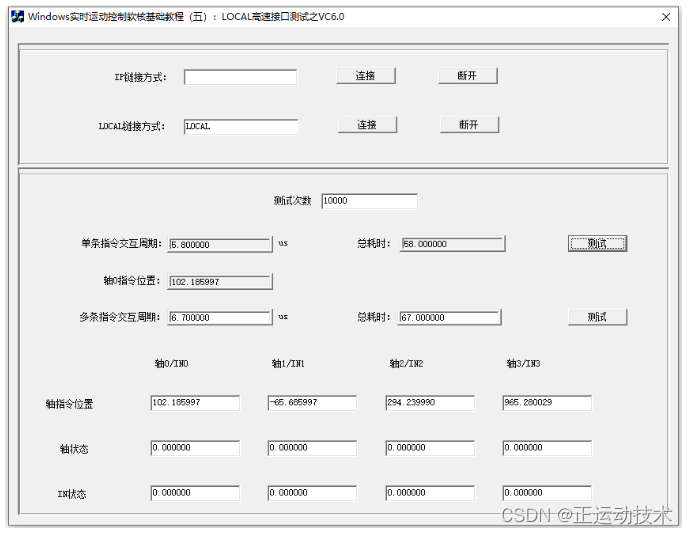

在这里插入图片描述LOCAL链接方式的测试（1w次）

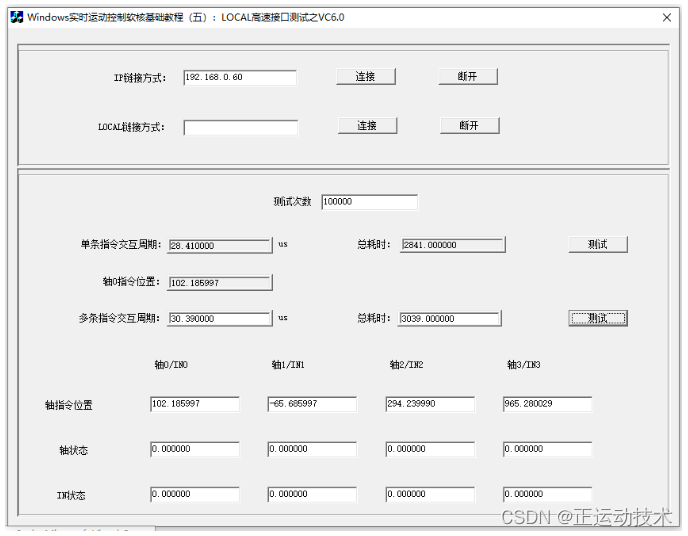

在这里插入图片描述IP链接方式的测试（10w次）

在这里插入图片描述LOCAL链接方式的测试（10w次）

（4）例程演示

VC6.0例程讲解

04 分析与结论

以上分别是对IP方式链接MotionRT7与LOCAL方式链接MotionRT7的指令交互测试，从上面的运行效果图的数据显示来看，当进行 1w次 和进行 10w次 的单指令交互或多指令交互时 ，LOCAL链接的方式进行指令交互所需要的单条指令交互时间 （平均5.8us左右和5.3us左右） ，一次性读取9个状态的多条指令交互时间 （平均6.7us左右和6.9us左右） 都要比IP链接的方式更快 （平均30us左右与31us左右）。

同时参考之前C++和C#的测试结果，发现C++和C#的LOCAL接口的指令交互周期跟VB.NET的指令交互周期区别不大，具体测试结果如下表：

在这里插入图片描述

其次，我们可以从运行结果看出MotionRT7在LOCAL链接的方式下，指令交互的效率也是非常地稳定，当测试数量从1w增加到10w时，单条指令交互时间与多条指令交互时间波动不大，这将为工艺作业中稳定性提供了极大的保证。

MotionRT7的出现，绝对是一次重大的惊喜与升级，它为我们在进行大批量指令交互的过程中，提供了更好的效率与稳定性，给生产创造更高的效率与更多的价值！

相关的函数请参照“ZMotion PC函数库编程手册”。

在这里插入图片描述

本次，正运动技术 Windows实时运动控制软核（五）：LOCAL高速接口测试之VC6.0 ，就分享到这里。
