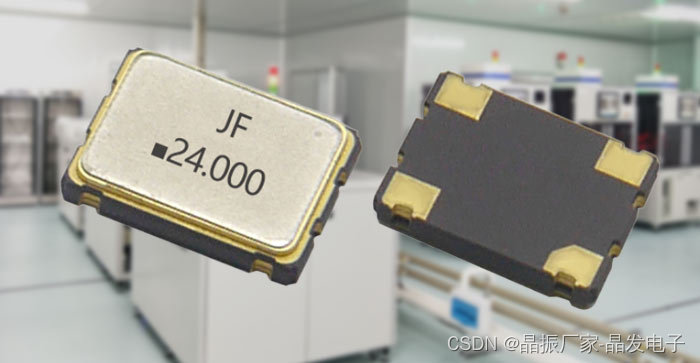

怎么判断晶振是否起振？晶振不起振该怎么办？

如果怀疑晶振不起振造成电路板上电不良，该如何进一步判定是晶振本身的不良呢?这一步的判定非常关键，因为若为晶振不振，就可以排除晶振与电路板不匹配造成电路板上电不良发生的假定。晶发电子以下介绍针对晶振单体判定的方法：

1.测电压：

• 使用万用表直流电压档测量晶振两端的电压。正常起振时，电压应接近芯片供电电压VCC的一半。
• 如果发现晶振两端的电压有明显偏差，例如一边接近VCC或接近0V，这可能表明晶振没有起振。

2.观察波形：

• 使用示波器观察晶振两端的波形。起振时，应能看到清晰、整齐的波形。
• 若波形异常或完全没有波形，这可能表示晶振不起振。

3.测试频率：

• 使用频率计数器测试晶振的输出脚或输入脚频率。
• 如果无法测得稳定的、接近晶振标称频率的频率值，而是出现杂乱的频率，这通常意味着晶振没有起振。

4.使用专业测试仪器：

• 使用如250B等专业测试仪器对晶振进行单品测试，这些仪器能够精确地测量晶振是否输出其标称频率。
• 如果晶振不良，可以使用这些仪器进一步测试晶振的相关参数，如R、DLD2、SPDB、DLD2、TS等，以了解晶振不良的具体原因。

如果晶振经过验证被确认为良品，那么确实需要进一步排查晶振周围的电路以及与电路的匹配问题。以下是详细的排查步骤：

1. 检查线路连接

• 使用万用表：使用万用表的“响铃”功能或电阻档来检查晶振与周围电路的连接是否存在虚焊或短路。虚焊点可能表现为高电阻值或不稳定的连接，而短路则可能显示为非常低的电阻值或零欧姆。
• 目视检查：仔细观察晶振引脚与电路板之间的焊接情况，确保引脚焊接牢固，没有冷焊、断裂或错位。

2. 确认负载电容和负载电阻

• 查阅规格书：根据所使用的单片机或芯片的规格书，确保选用了正确的负载电容和负载电阻值。规格书中通常会详细说明推荐的负载电容范围和值。
• 使用示波器：通过示波器观察晶振两端的波形，可以帮助判断负载电容是否匹配。如果波形不稳定或振幅过小，可能是负载电容值不正确。

3. PCB Layout 分析

• 检查布局：使用电路设计软件或手动检查PCB Layout，确保晶振电路与单片机或芯片引脚的布局尽可能靠近，以减少信号传输的干扰和损耗。
• 接地和电源分布：确保晶振附近的接地和电源分布合理，没有电源或地线过孔导致的信号干扰。

4. 软件程序配置检查

• 时钟系统配置：查看软件程序中关于时钟系统的配置，确保晶振引脚被正确配置为振荡器功能，而不是被错误地配置为普通IO。
• 晶振频率设置：确认软件中晶振频率的设置与实际使用的晶振频率一致。如果频率设置错误，可能会导致系统工作不正常。

5. 其他可能因素

• 电源稳定性：检查电源供应是否稳定，因为电源波动也可能影响晶振的起振。
• 温度影响：在某些情况下，晶振可能受到温度的影响。确保晶振工作在推荐的温度范围内。
• 电磁干扰：检查周围是否有强电磁干扰源，如高频设备或强磁场，这些都可能影响晶振的工作。

通过以上步骤的逐一排查，应该能够定位并解决晶振不起振的问题。如果问题依然存在，可能需要更深入的电路分析和调试。可以联系我们晶发电子，提供更专业的支持！
