学习笔记——DAC+COMP

一、原理

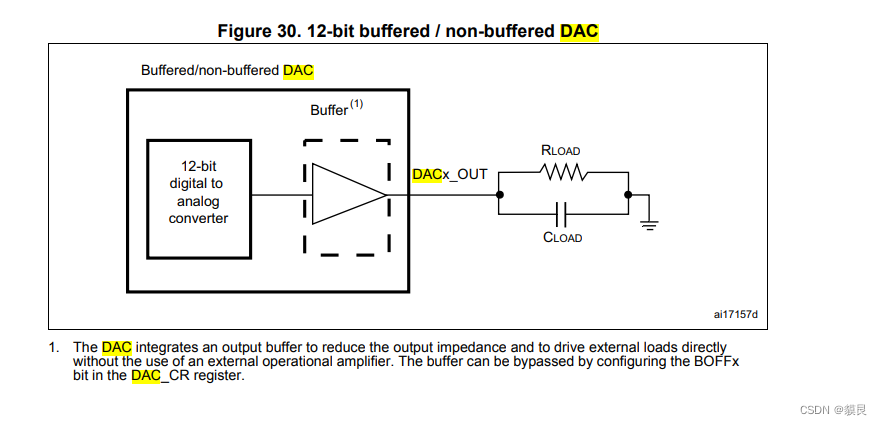

        STM32G4系列有4个DAC模块，两个为低速采集DAC（1MHz），后两个为高速(可达15MHz)。每个DAC都是12bit精度的，可软件设置为8bit精度。每个DAC都有7个通道：3个外部通道、4个内部通道。

        多种触发源（软件、定时器、外部触发源）。

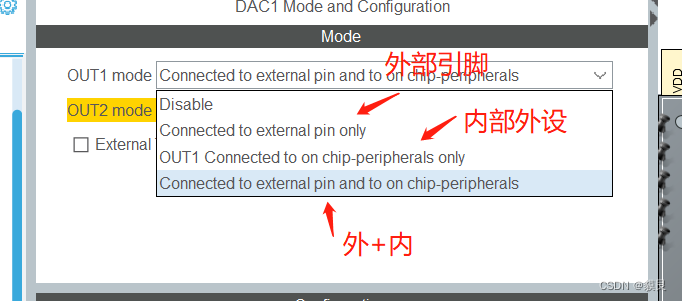

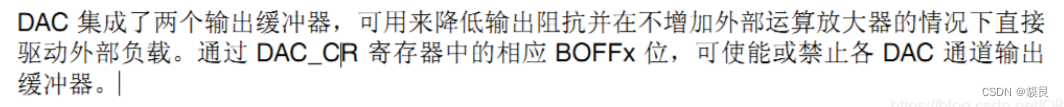

         DAC1和DAC2可接外部引脚输出，DAC3和DAC4只能接内部输出，无外部引脚。

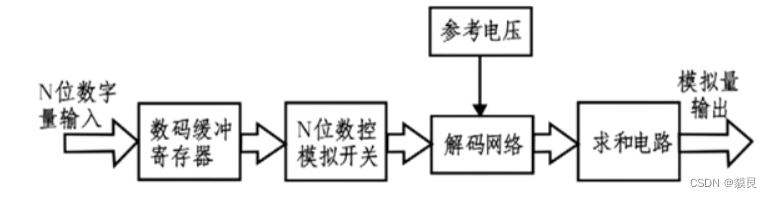

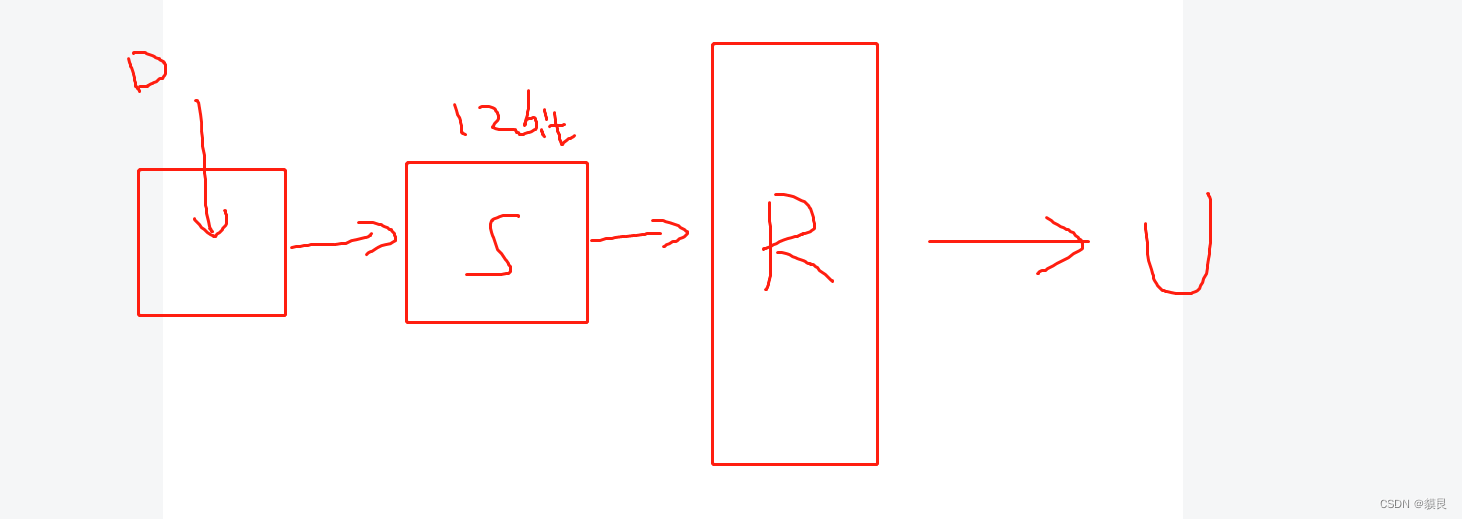

        数字量以串行或并行方式输入，并存储在数码缓冲寄存器中；寄存器输出的每位数码驱动对应数位上的电子开关，将在解码网络中获得的相应数位权值送入求和电路；求和电路将各位权值相加，得到与数字量对应的模拟量。

二、代码实现

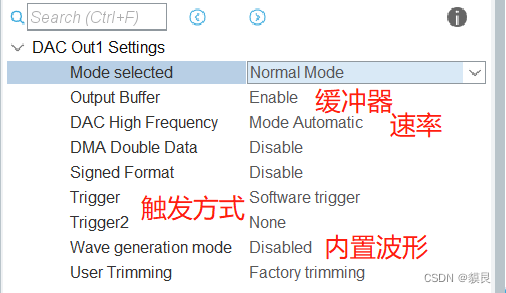

1、配置

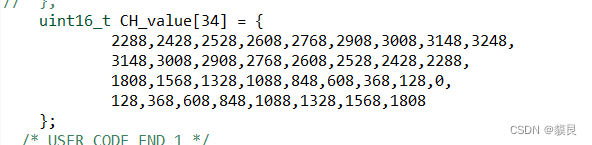

 2、代码实现输出一个正弦波

 三、代码结果

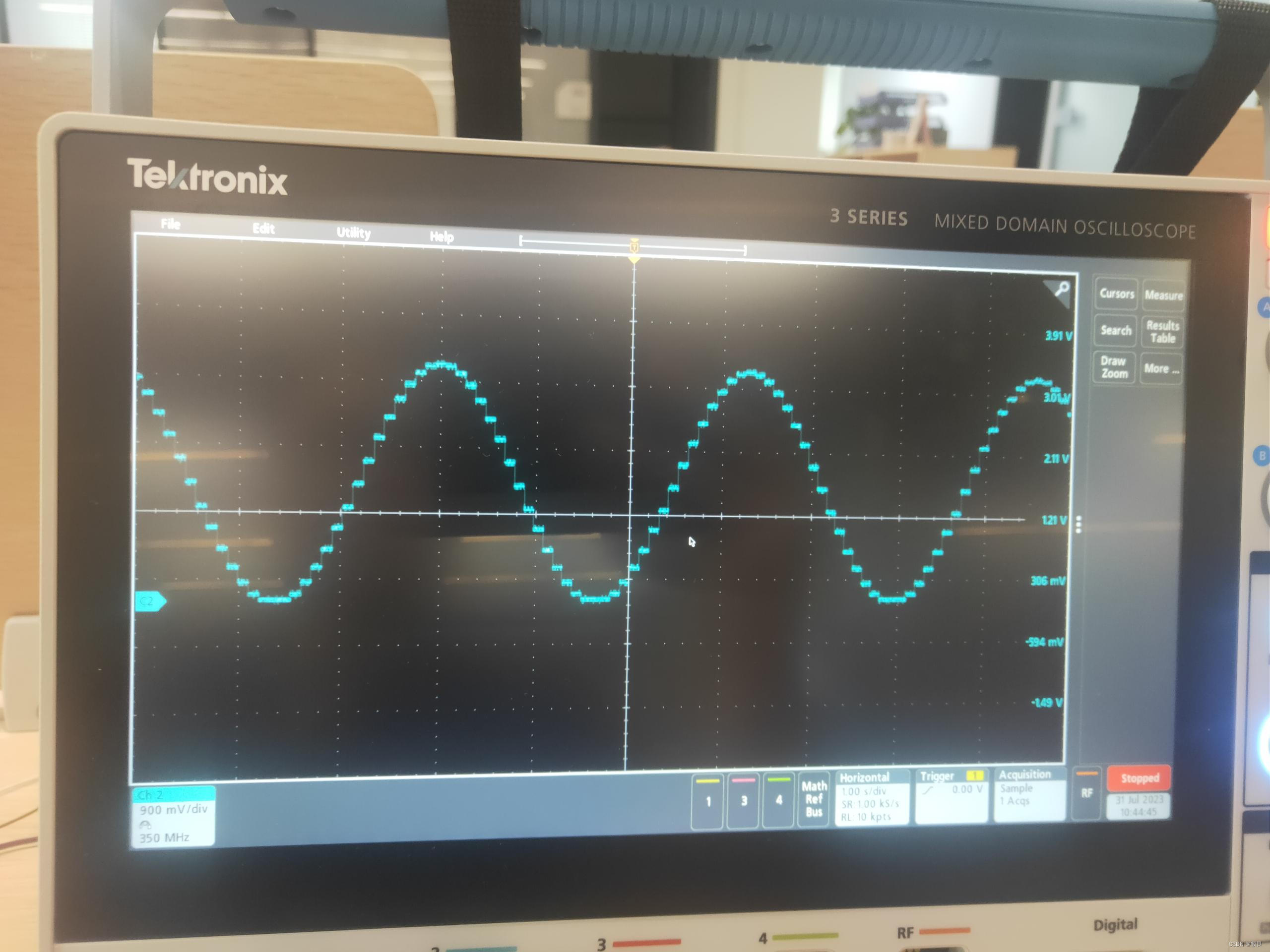

        我设置了34个点采样，得到这样的波形。



四、比较器COMP

         正向输入端Vp、反向输入端Vo、HYST滞回。

        Vp > Vn ， Vo(VALUE) = 1；

        Vp < Vn ， Vo(VALUE) = 0；

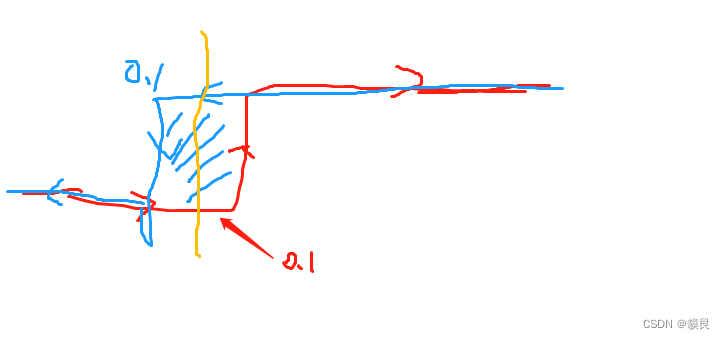

        HYST：假设HYST = 0.1，则当Vp  > Vn + 0.1时，才会输出VALUE = 1;且当Vp < Vn - 0.1时，才会输出VALUE = 0;滞回曲线如图。

        最后输出的VALUE可以选择直接输出，也可以选择通过非门后输出。

        输出的结果可以去向GPIO、中断、定时器、高级定时器等。

五、比较器代码实现

        1、配置

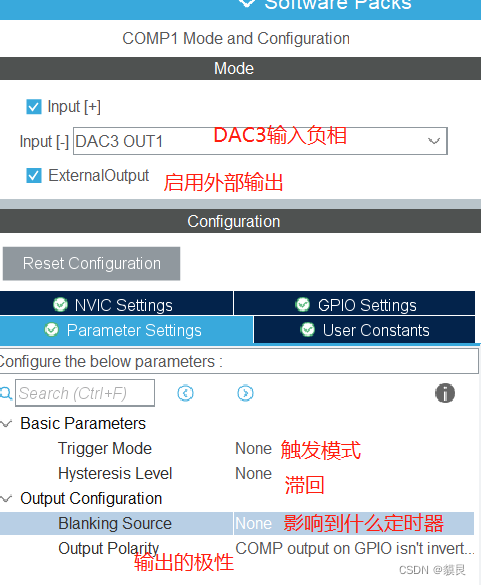

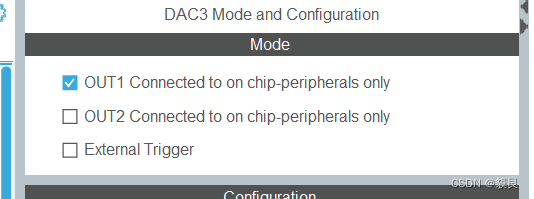

         配置DAC3输出至内部外设中。

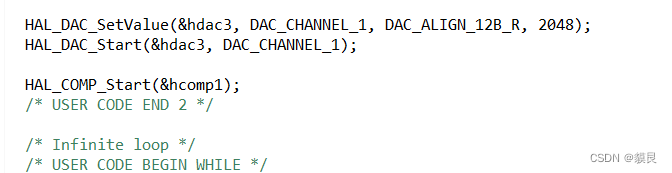

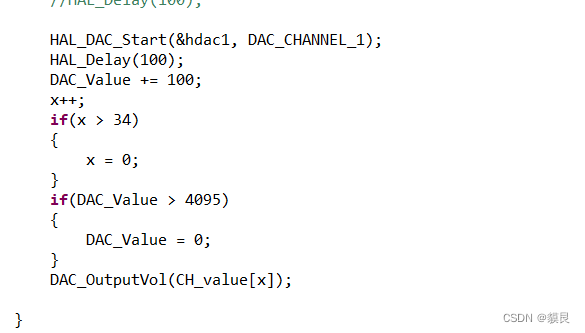

         2、代码实现

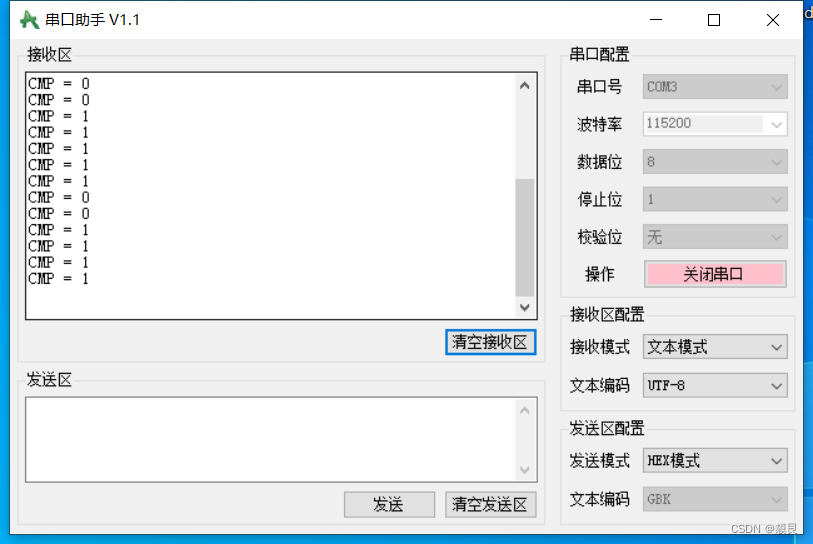

         3、任务结果
