简介

上一篇我们学习了如何通过Modbus RTU的方式和转速表通讯，这一篇我们学习多表轮询通讯。比如在现场我需要读两个地方的转速，那么我们怎么办呢，是再加一个通讯模块么（也行）？显然这有点不计成本、不切实际，那么接下来我们学习如何用一个通信模块读多块表。

1.接线

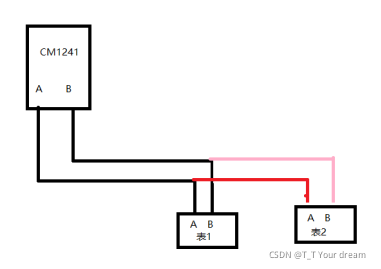

我们按照A-A  B-B 的方式串接起来（如图 1）

图图 1

将线接好后，我们要考虑一件事情。“两个人在一起会产生矛盾”这句话没毛病，那我们想这两个信号在一起也肯定会相互干扰，会打架。所以呢我们需要给他加上一堵墙，就是屏蔽线。并且需要避开强电区。

2.分配地址

现在我们的从站有两个，那么他们的地址是不能够一样的。如果一样，PLC是不知道去读谁。

所以我们需要分配好我们表的地址。

表一：地址 3   波特率：9600

表二：地址 1   波特率：9600

3.创建通信指令

基于上一篇做好的“Modbus RTU 通讯” 我们只需要创建表二的通信指令，按照上一篇的做法将参数填好。（如图 2）

图图 2

这样就好了么？当然不行。可以看见使能部分我们都是创建的0.5HZ的时钟，相当于是同时在读两块表，一心不能二用。我们需要采用轮询的方式，让其轮流来读取数据。

4.修改参数

分析：

我们需要在使能处做手脚，比如：1. 第一秒读表一，第二秒读表二。 2. 表一读到数据后，去读表二，表二读到数据后再去读表一。

我们采用第2种：这时指令后面的DONE（完成）、BUSY（正在读）、ERROR（报错）就有用处了。

先为他们加上地址（如图 3）

图图 3

大概思路是：表一先读数据，读到以后去读表二，如果读表一时出现错误，立刻去读表二；表二读数据，读到以后再回去读表一，如果表二出现错误，立刻去读表一。

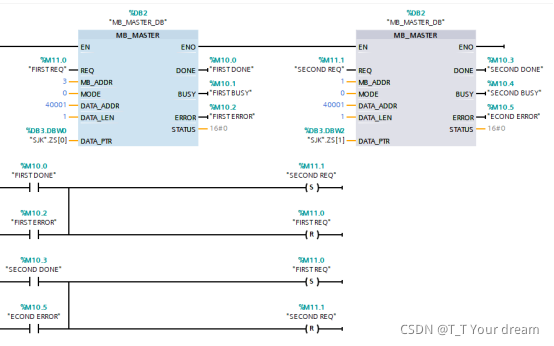

那么我们的两处使能也需要定义地址。 FIRST REQ     SECOND REQ （如图 4）

图图 4

5.成功

了么？

逻辑设的很好，但是，怎么开始轮询呢，什么条件使他开始轮询呢？

可以看见，使能处没有开始的地方或条件。（如图 5）

图图 5

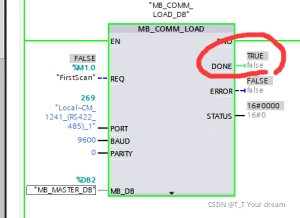

我们可以使用组态端口的完成位，来让我们轮询开始。（如图 6）

图图 6

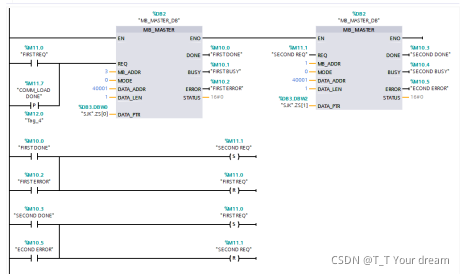

我们先从表一开始读，将COMM_LOAD DONE 加在表一的通信指令处，取他的上升沿（我们只需要让他驱动我们的轮询开始，不需要他一直闭合。如果不使用上升沿会导致表二报错：忙于处理发送请求。忙不过来了）。

6.终于成功

图图 7

图图 8

7.总结

没啥好总结的

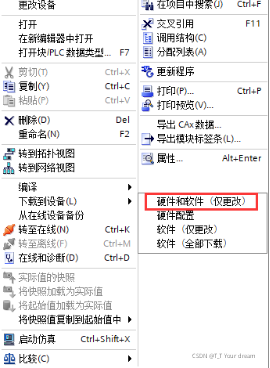

给个注意事项吧：在我们创建轮询时不得不修改很多通信指令的参数，建议每次下载时要下载硬件和软件
