本文介绍了如何在编译好的工程中使用tool编辑设备属性，选择X1X2X4模式的位宽和启动方式。配置完成后，生成bit和bin文件，并检查管脚约束以确保设置成功。最后，将文件烧录至flash，强调x4模式启动速度最快。此外，文章还提到了如何压缩bit和bin文件大小的相关教程。

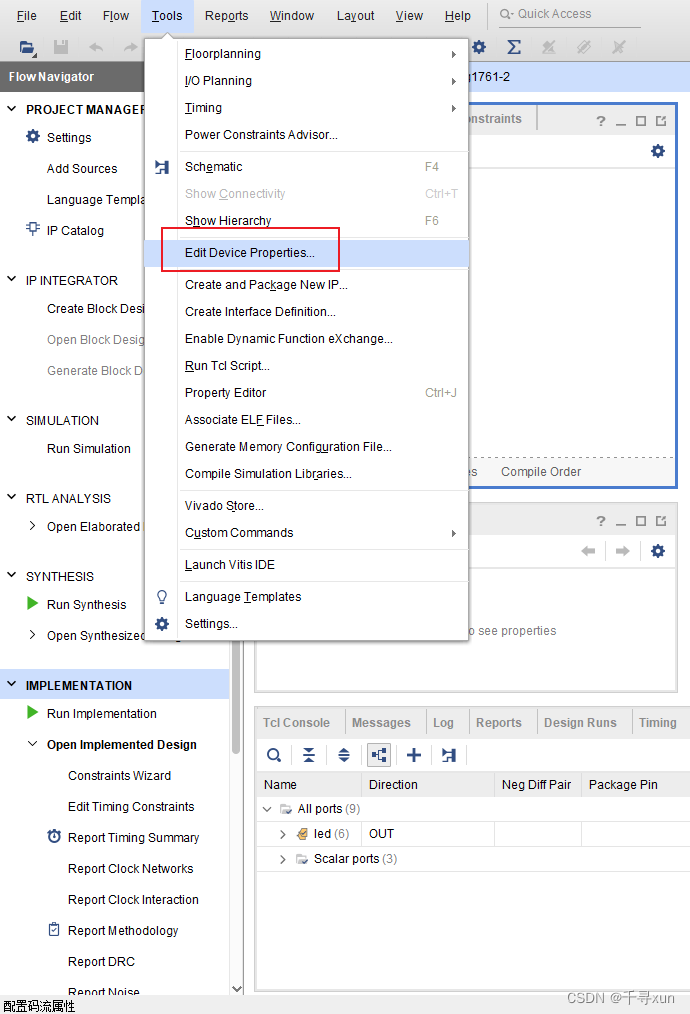

1、打开编译好的工程，打开工具tool，编辑设备属性。

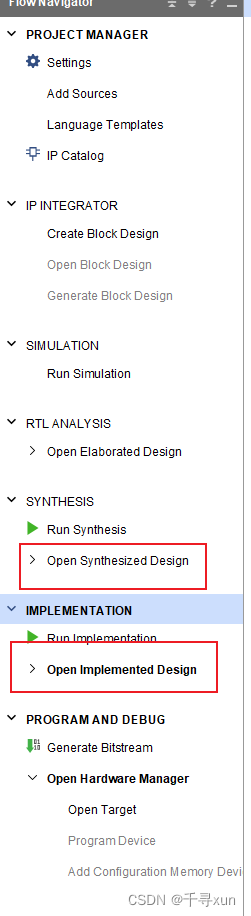

如果tool里面打开没有这个选项的话，需先打开设计，等他运行完再打开设置tool里面就有这个选项了。

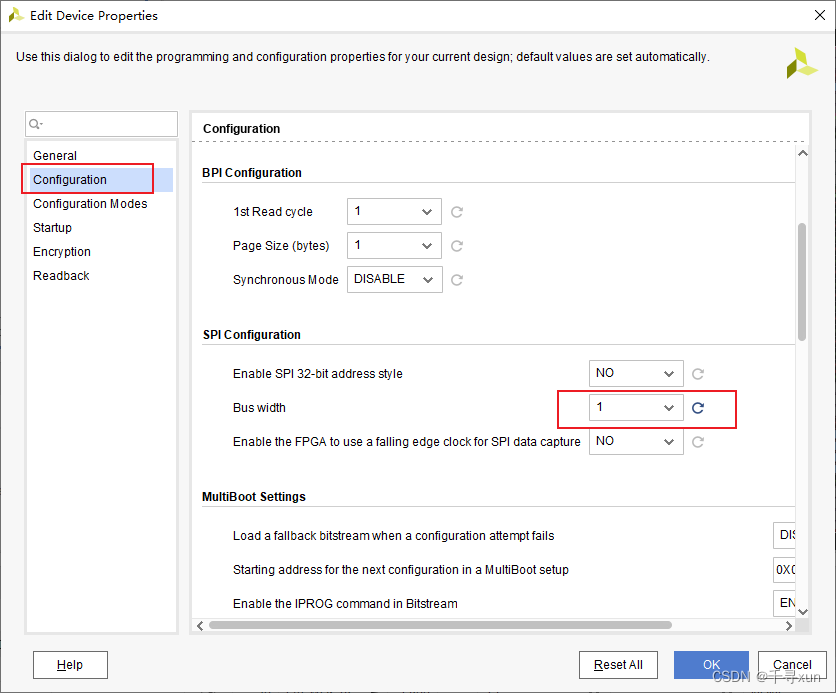

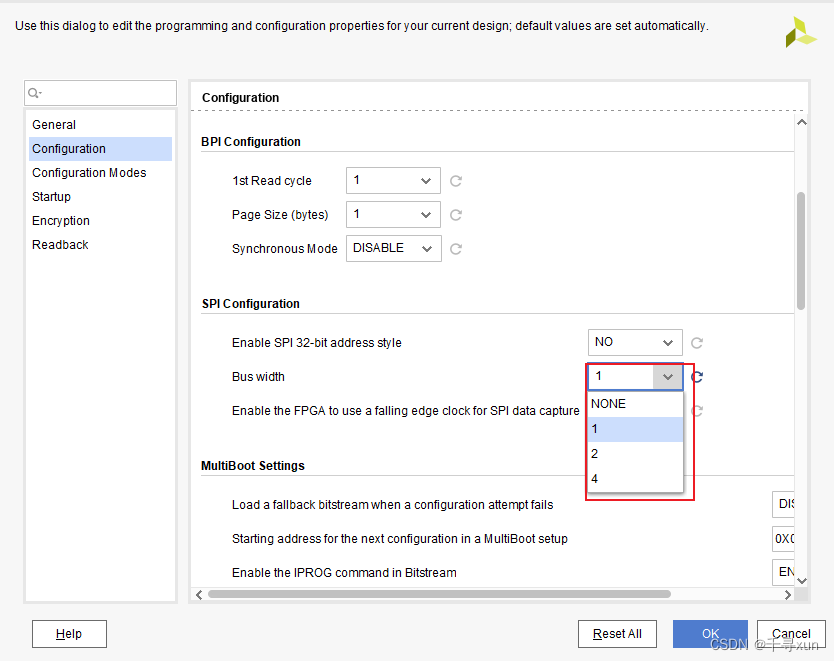

2、进入配置界面，选择需要的位宽，支持X1 X2 X4模式。

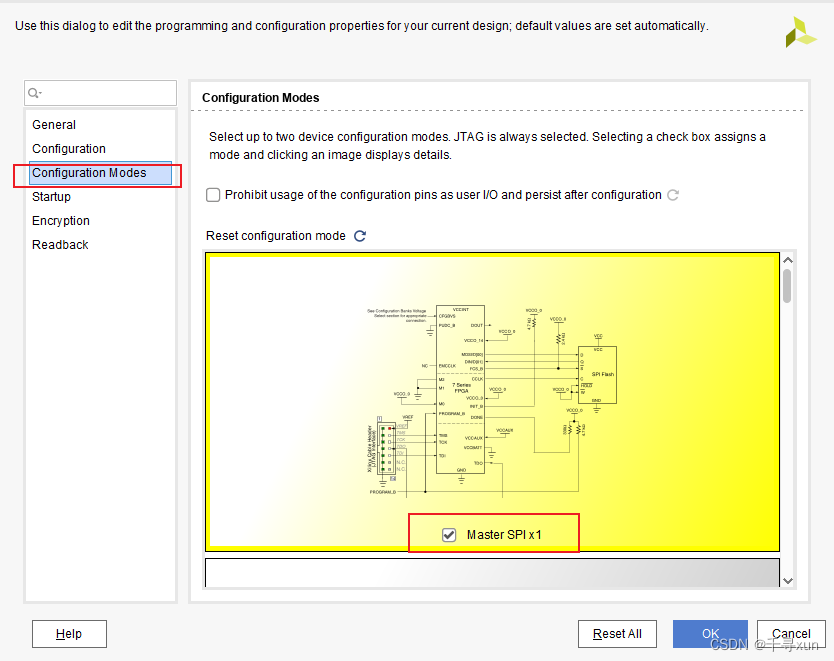

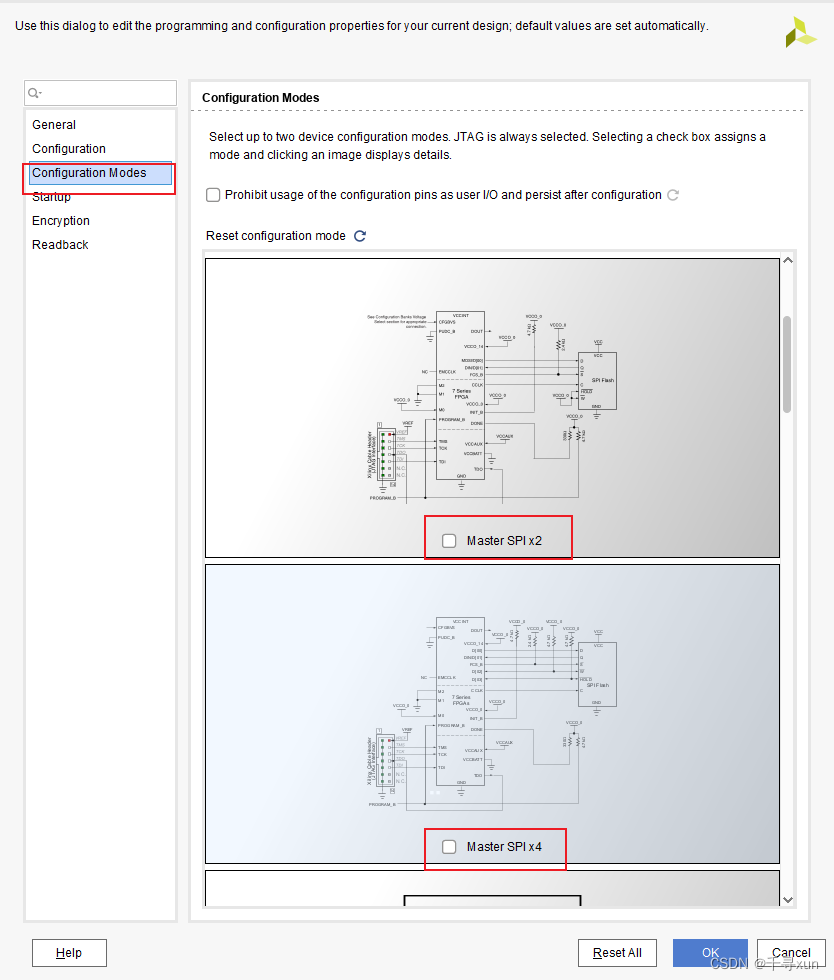

3、打开配置模式，选择启动方式，和上面位宽选择对应即可。支持X1 X2 X4模式，打钩即选中

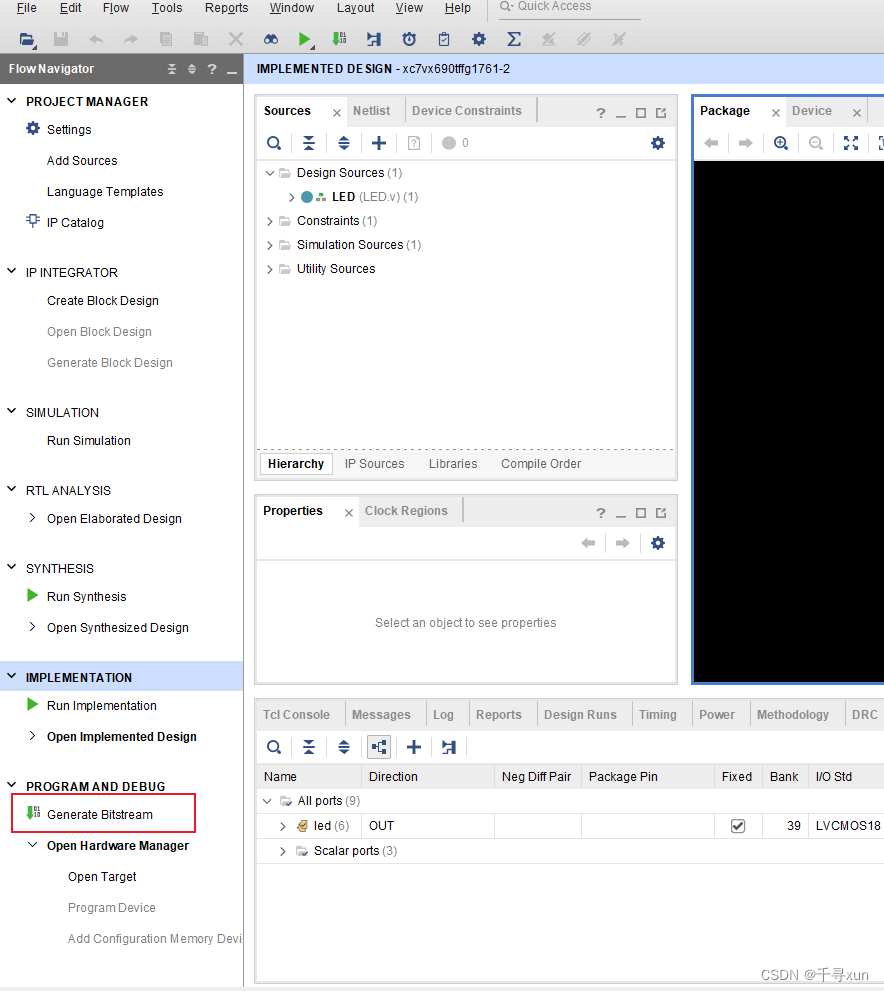

4、配置好点ok，再重新生成bit、bin文件。

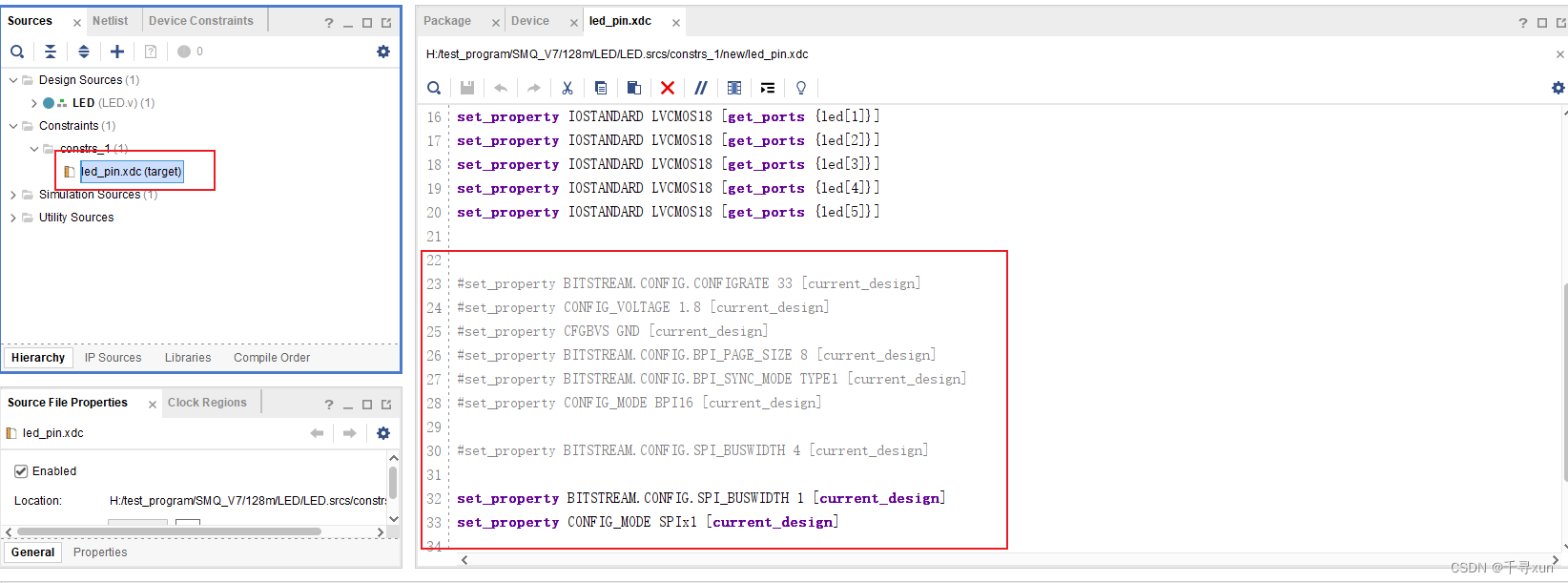

5、点击管脚约束文件可查看是否设置成功，有类似的语句就代表设置成功了。
6、再把文件烧录进flash就可以了，x4模式启动最快，x1最慢。下一章讲怎么压缩bit、bin文件大小。
不会生成bin、mcs文件的可以看这个：vivado固化程序到flash、生成bin文件、生成mcs文件详细教程_vivado固化mcs文件_千寻xun的博客-CSDN博客
