嘉立创EDA免费打板教程

如果是想寻找立创开源广场上的开源项目的话,按照下面方式打板。

目前嘉立创支持10cm*10cm之内的免费打板,每月只有两次,每次可打5块板子。

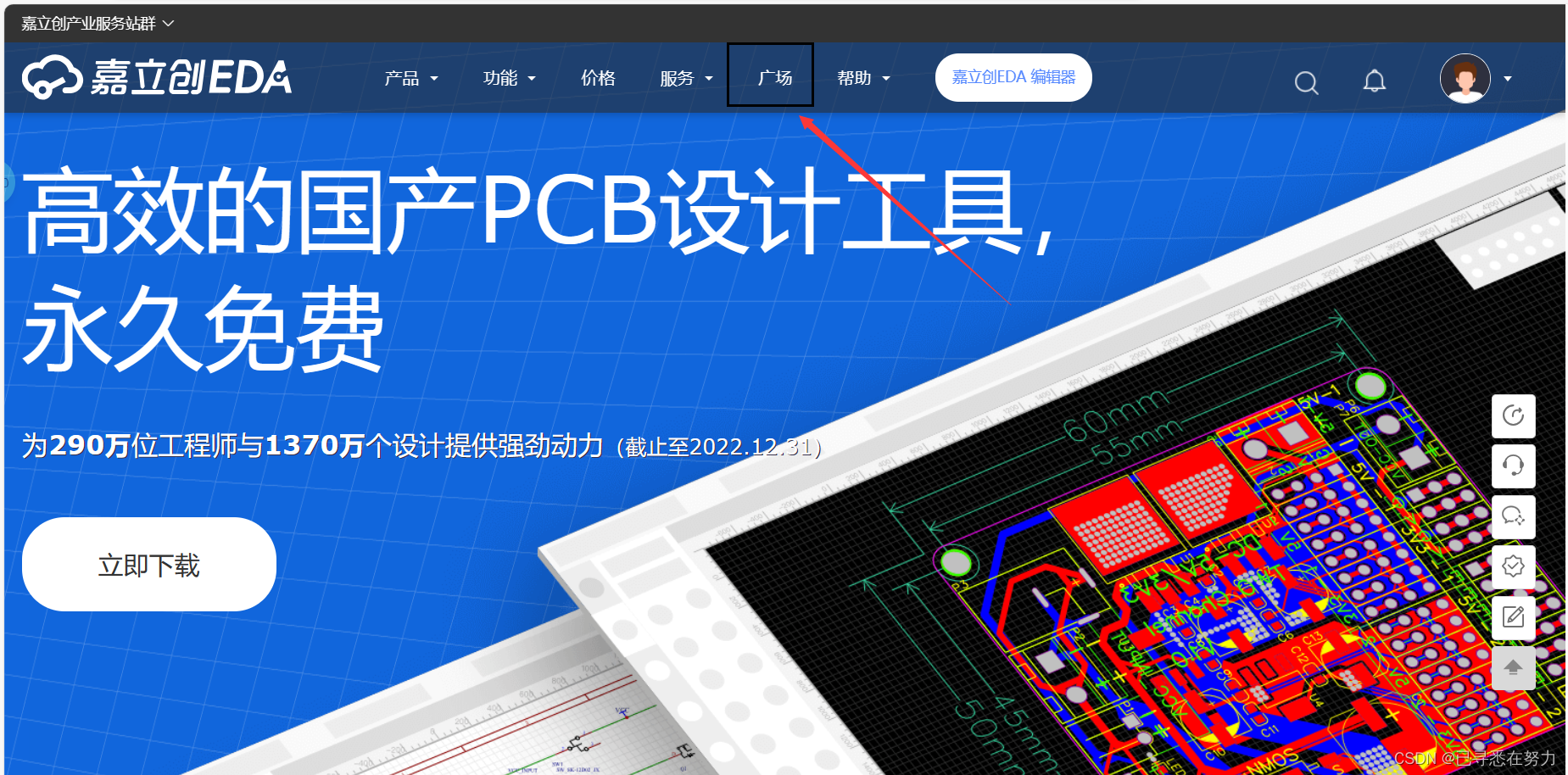

①进入官网->广场

硬件设计,嘉立创EDA开源硬件平台,硬件工程师的电路家园 (oshwhub.com)

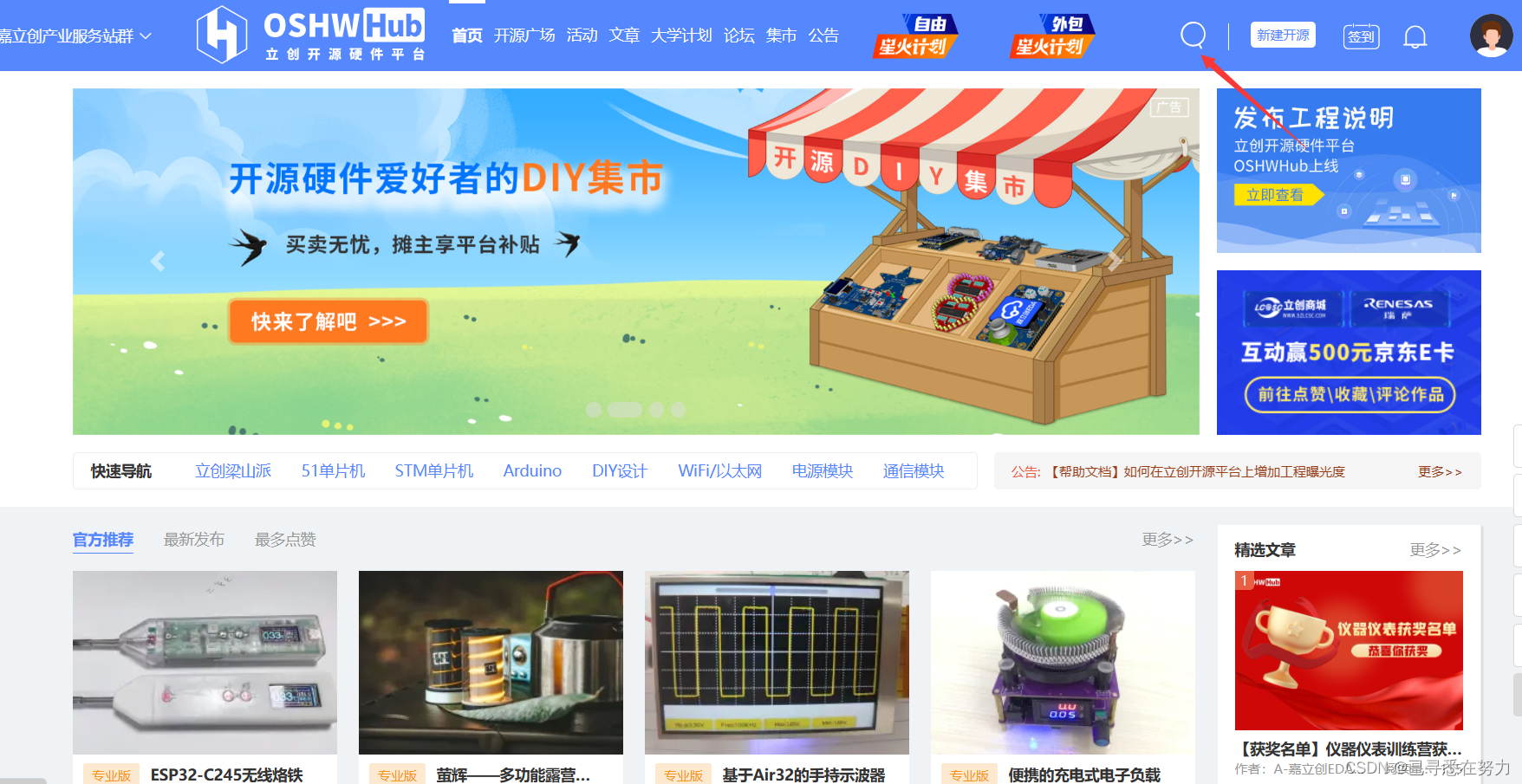

②登录账号,直接搜索

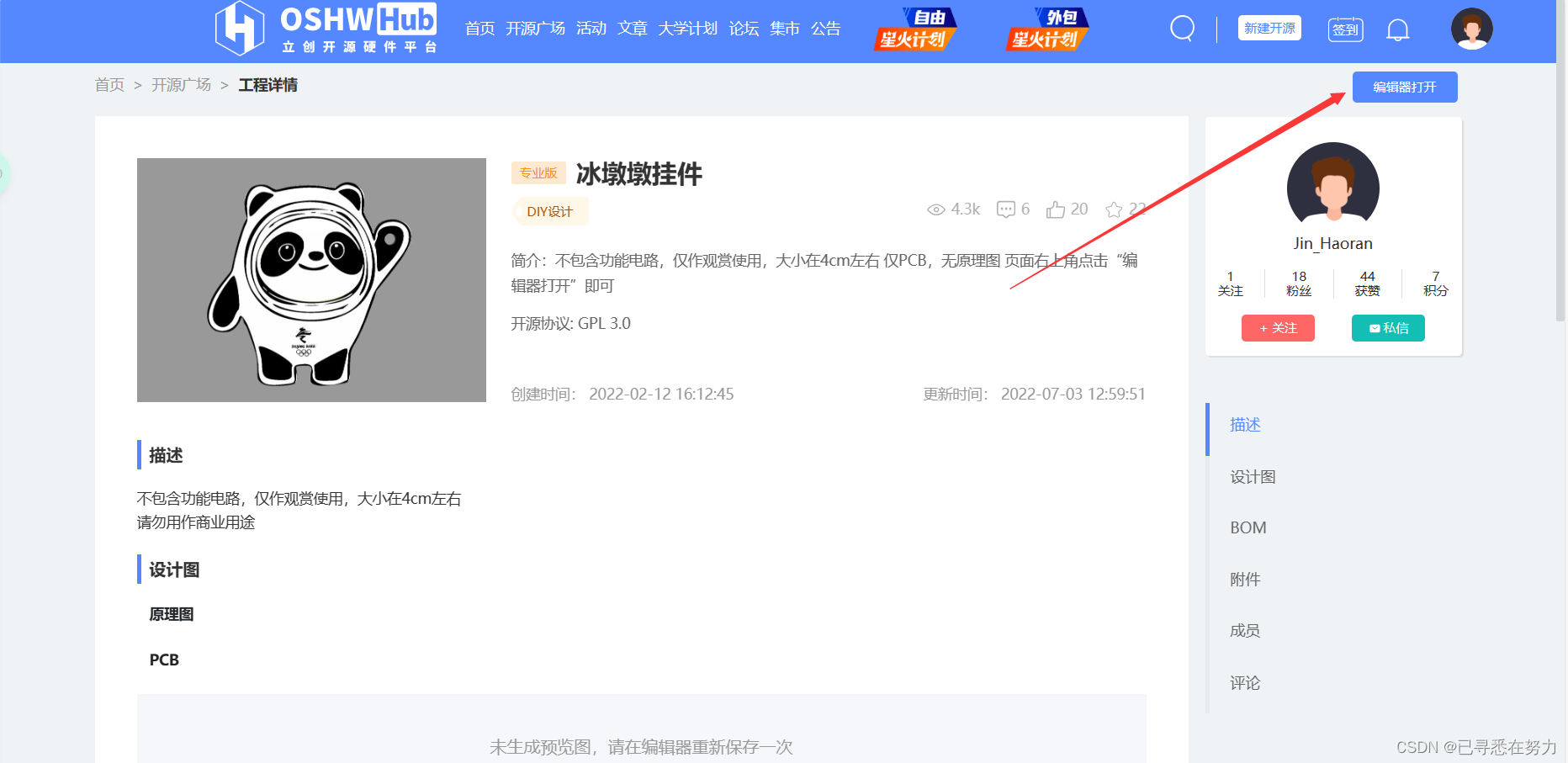

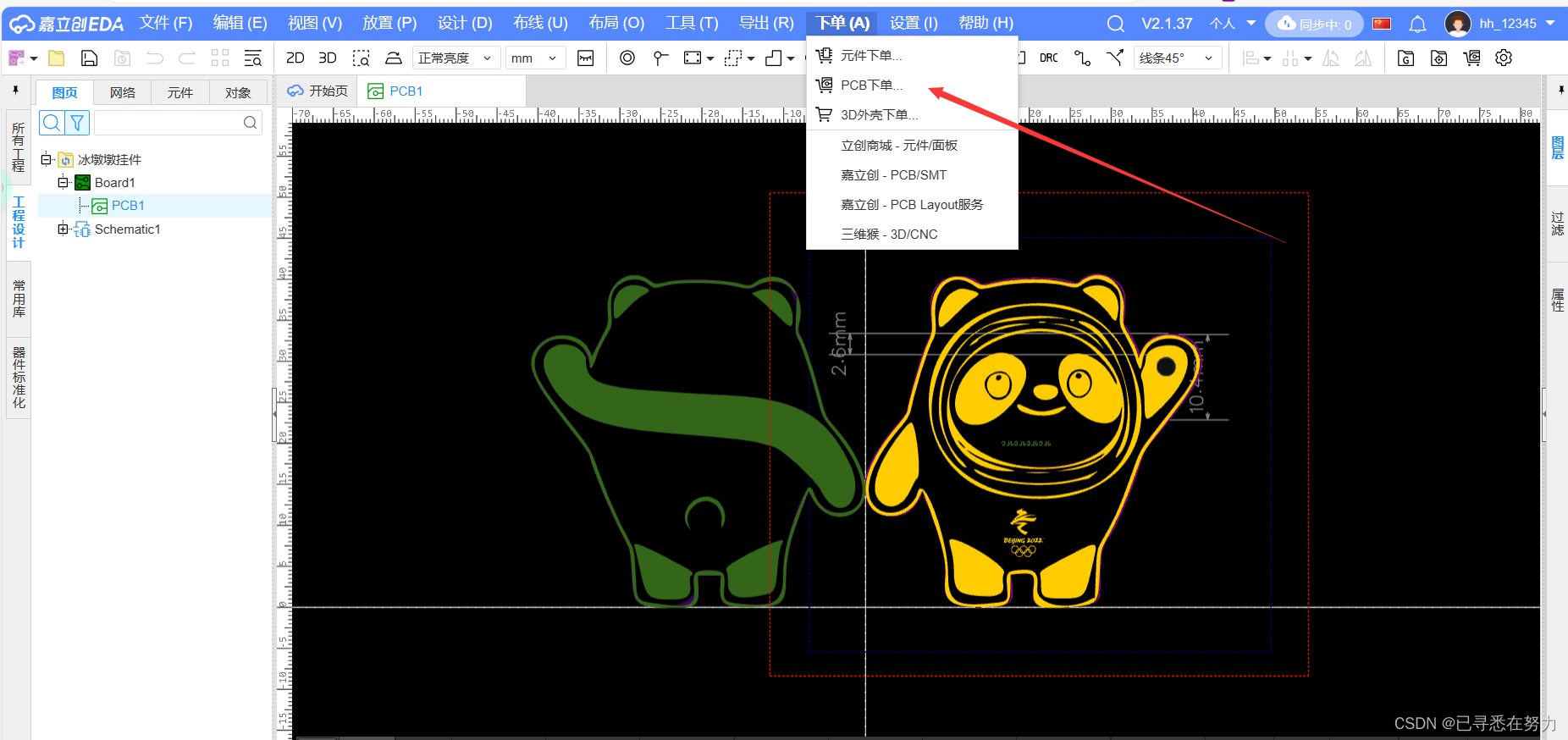

③我使用的是专业版EDA->在编辑器打开

④领取优惠券

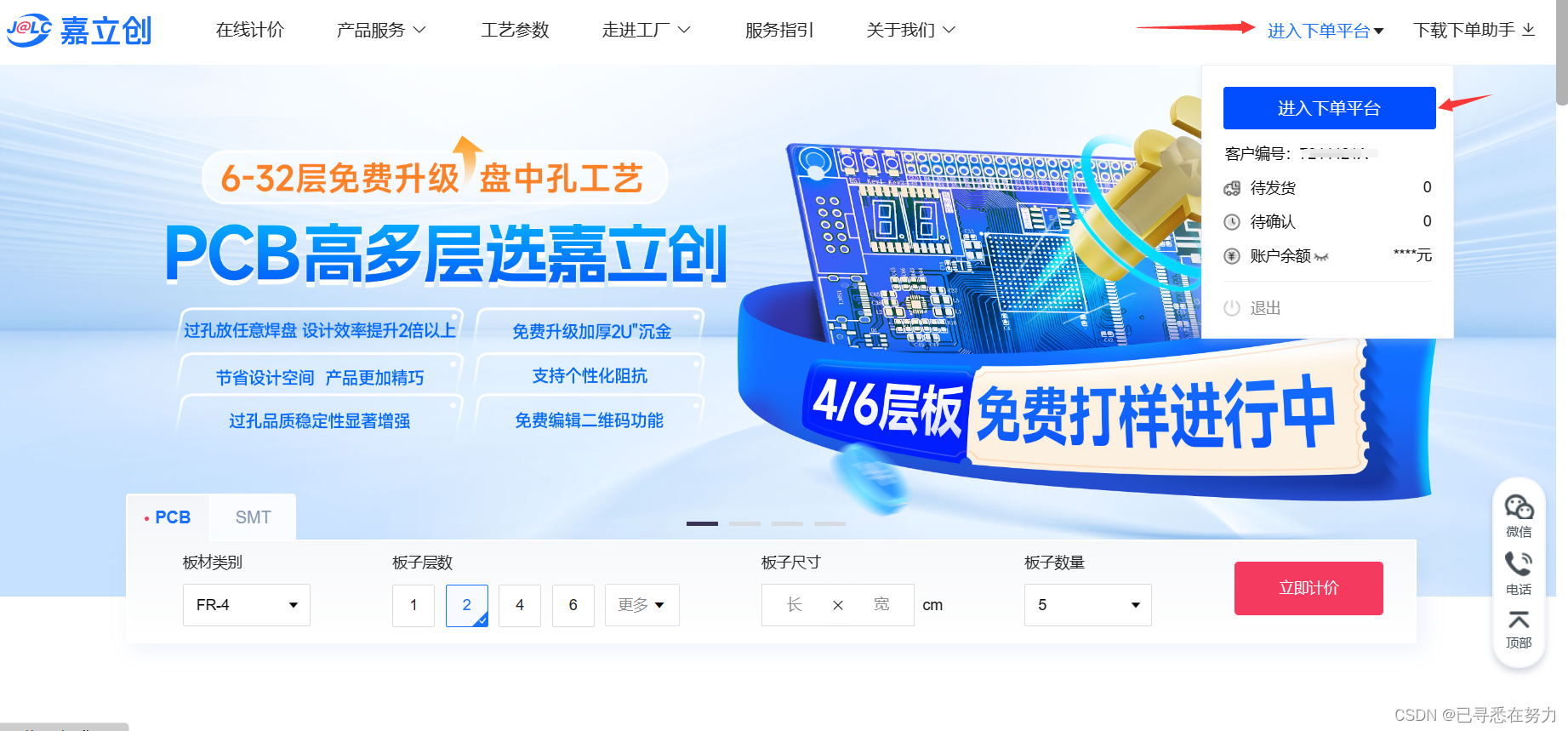

进入下单平台

PCB打样-PCB报价-专业PCB厂家-深圳嘉立创科技集团股份有限公司 (jlc.com)

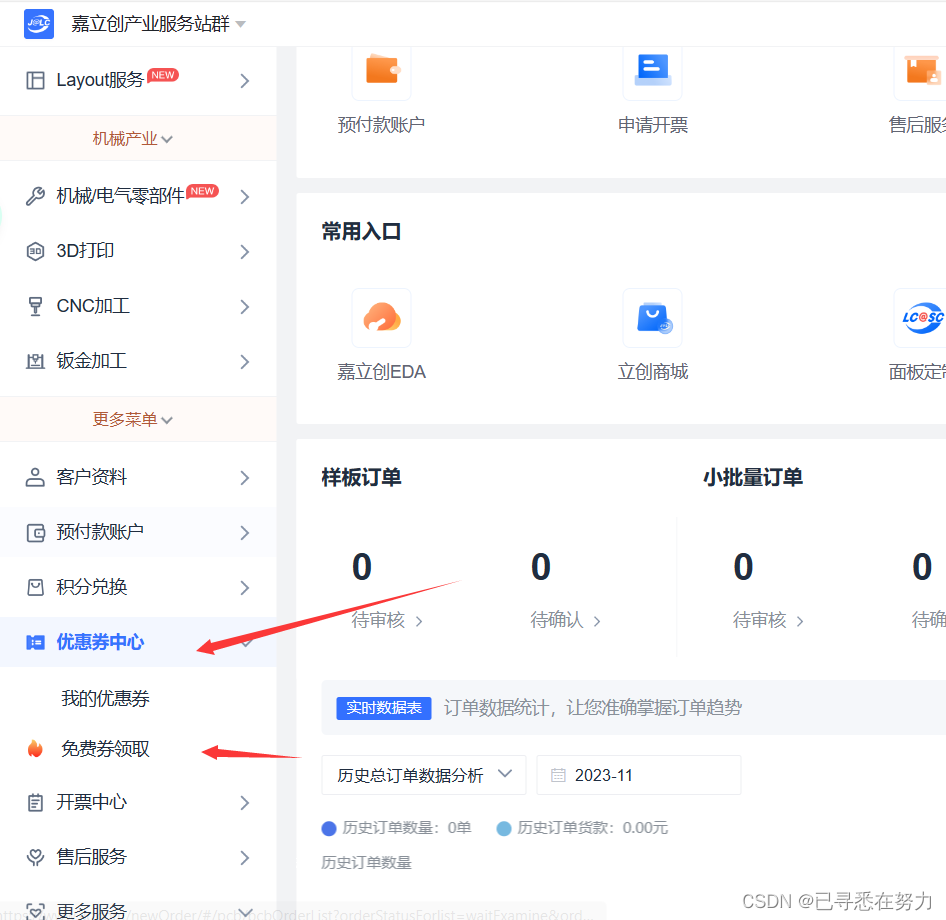

左侧选择,免费券领取

选择1-4层

⑤点击PCB下单,检查DRC

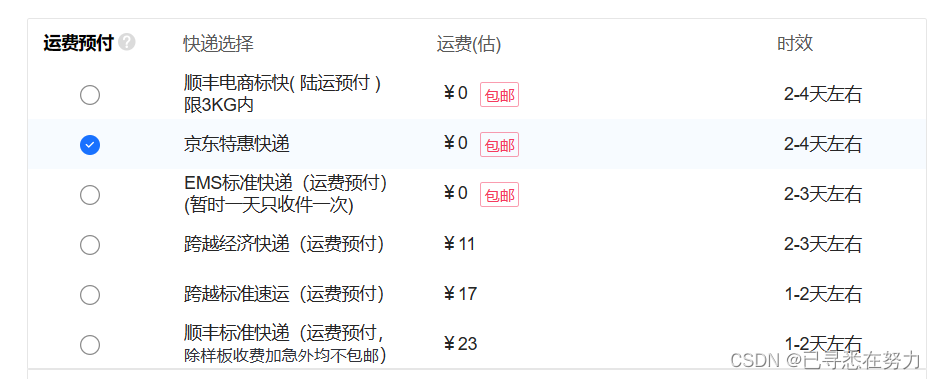

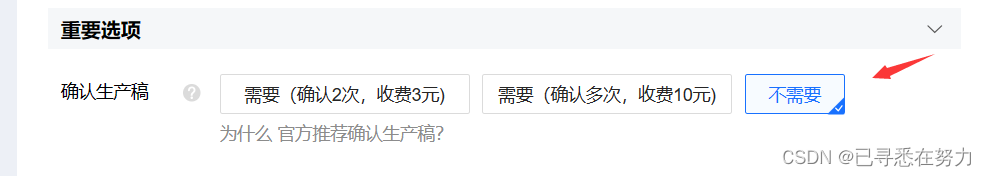

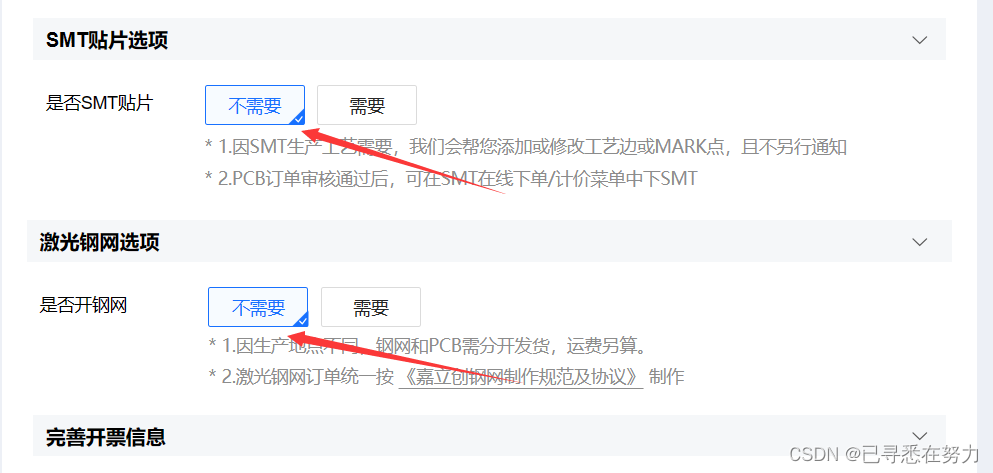

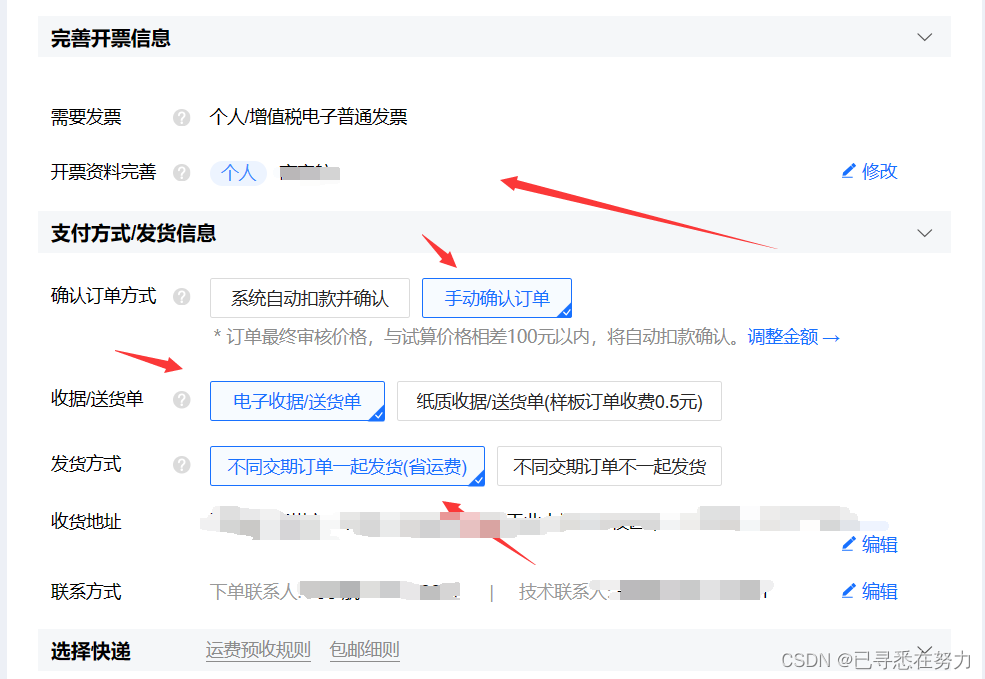

⑥按照这样选择,完善资料地址等

⑦最后提交订单即可。

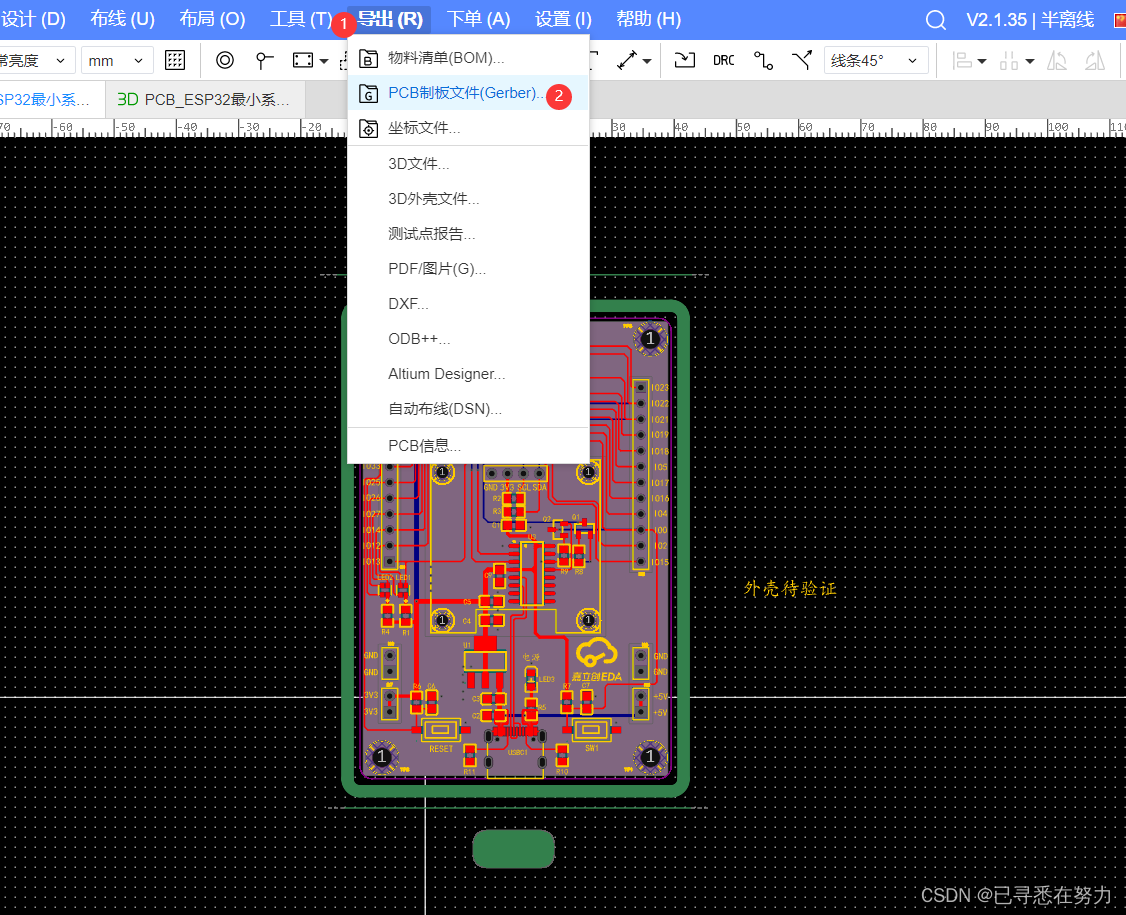

如果是自己绘制的PCB可以先导出Gerber文件再进行下单。

如果不会自己绘制原理图及PCB图,可以看一下我之前的文章可以快速入门 嘉立创EDA入门(保姆级)-CSDN博客

### 使用Altium Designer在平台上免费打样PCB板 #### 准备工作 为了能够在平台完成PCB打样的操作,需先准备好必要的工具和账号。 - **注册并登录**:前往官方网站新客户电脑端https://www.jlc.com/?s=sa 或者手机端 https://www.sz-jlc.com/phone/index.html?s=sa 进行注册获取个人专属的客户编号,并通过该编号登陆系统[^1]。 - **安装下单助手**:下载并安装适用于Windows系统的下单助手软件,下载地址为http://download.sz-jlc.com/jlchelper/release/3.3.8/JLCPcAssit_setup_3.3.8.zip 。此应用程序用于简化从本地计算机向提交订单的过程。 #### Altium Designer 中准备 Gerber 文件 当拥有有效的Altium Designer项目时,按照如下指南建适合于制造的Gerber文件: - 定位到项目的PCB文档,在菜单栏选择`File -> Fabrication Outputs -> Gerber Files...`来启动Gerber输出设置对话框[^2]。 - 在弹出的窗口中,“Plot Layers”选项应设为“Used On”,这会确保仅导出实际使用的层;对于“Mirror Layers”的处理,则依据具体需求而定,通常情况下保持默认即可。 - 设置完成后点击OK按钮执行生成命令,随后会在指定路径下得到一组符合标准的Gerber格式文件集合,这些就是后续上传至所需的生产资料。 #### 提交订单给 一旦完成了上述所有前期准备工作之后, - 启动之前安装好的下单助手程序, - 登录已有的账户信息进入主界面后找到相应的功能入口——即“在线下单”。 - 浏览器将会自动跳转回网页版的操作环境,在这里可以方便地浏览、编辑以及最终确认要发送给工厂生产的各项参数配置详情。此时只需依照提示逐步完成剩余步骤直至成功递交订单为止。 请注意,虽然提到的是“5元PCB打样”,但实际上这一优惠可能附带尺寸和其他特定条件限制,因此建议仔细阅读官方公告以获得最准确的信息。 ```python # Python代码示例并非必要部分,此处省略不展示 ```
