嘉立创下载

直接去官网下载国产嘉立创EDA - 一个用心为中国人定制的电路板开发平台 (lceda.cn)

在官网有专业版和标准版,有windows,linux,mac系统的版本可供选择。

这里我直接选择专业版的,这里注意在安装位置的时候尽量不要装在C盘,进去之后主页比较友好。

绘制原理图

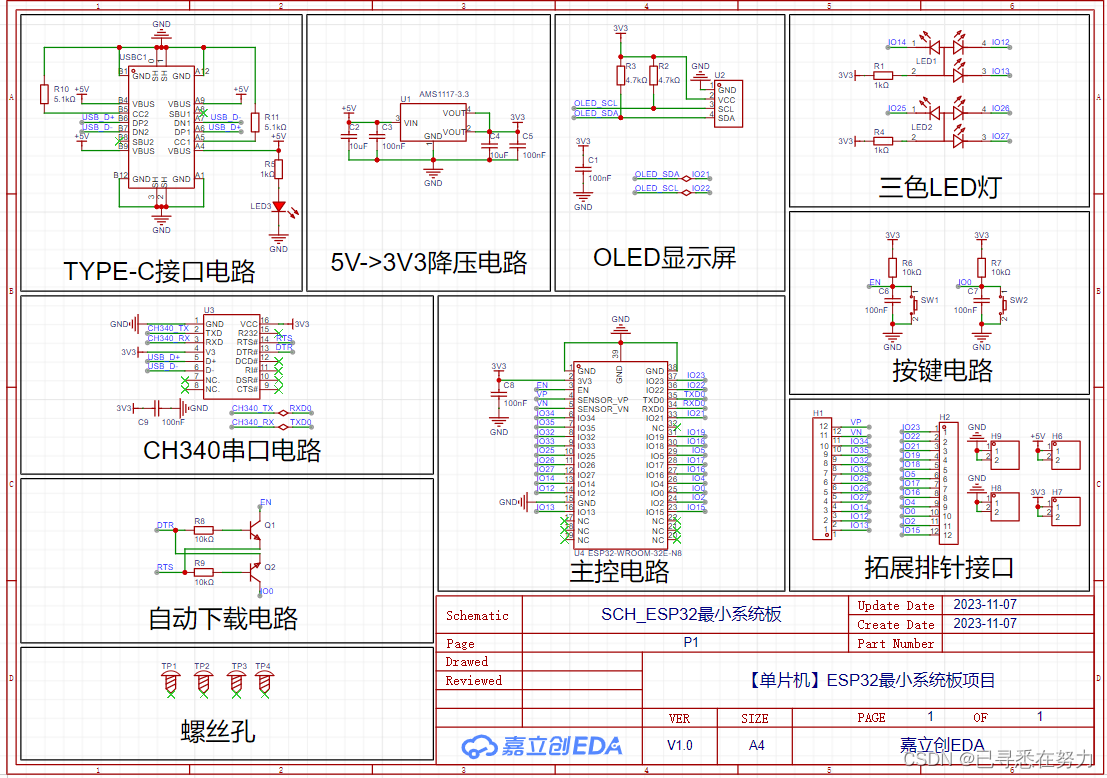

下面是嘉立创给的一个ESP32最小系统板的案例

之后我们来看一下对原理图的基础操作

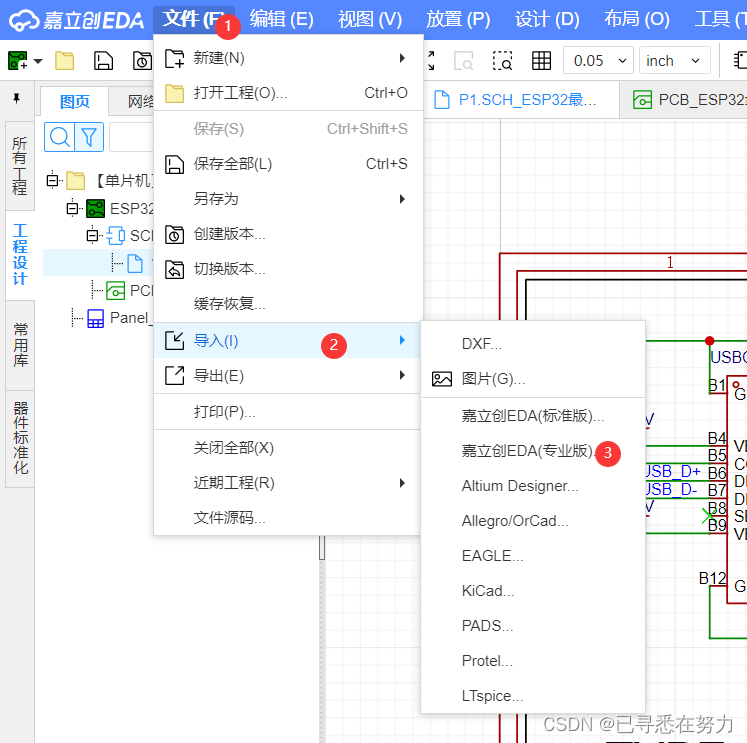

导入他人的原理图文件

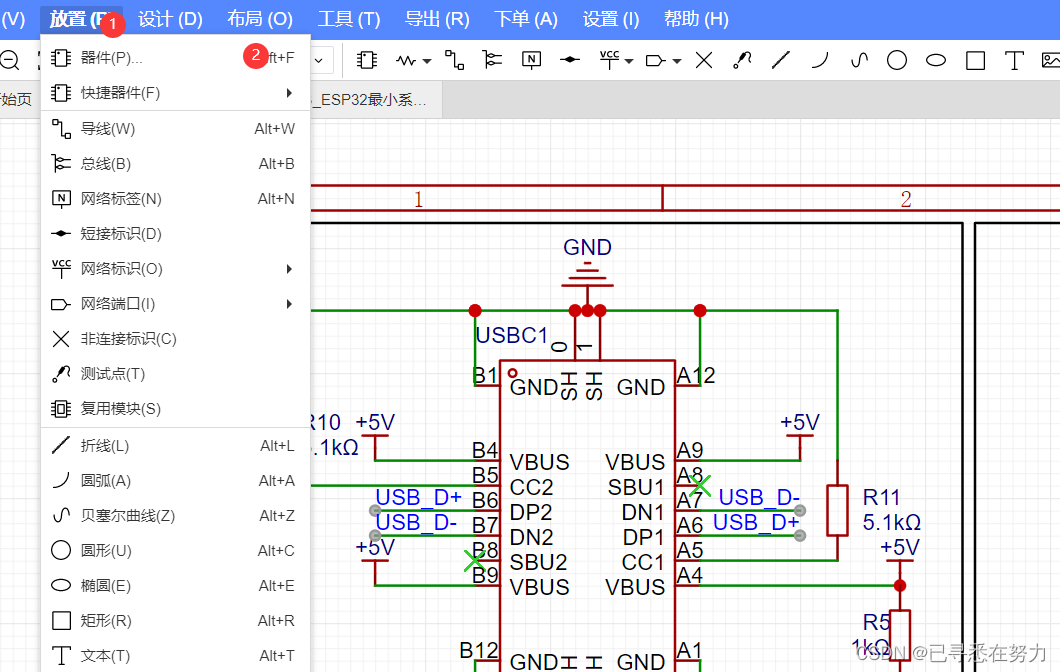

放置器件

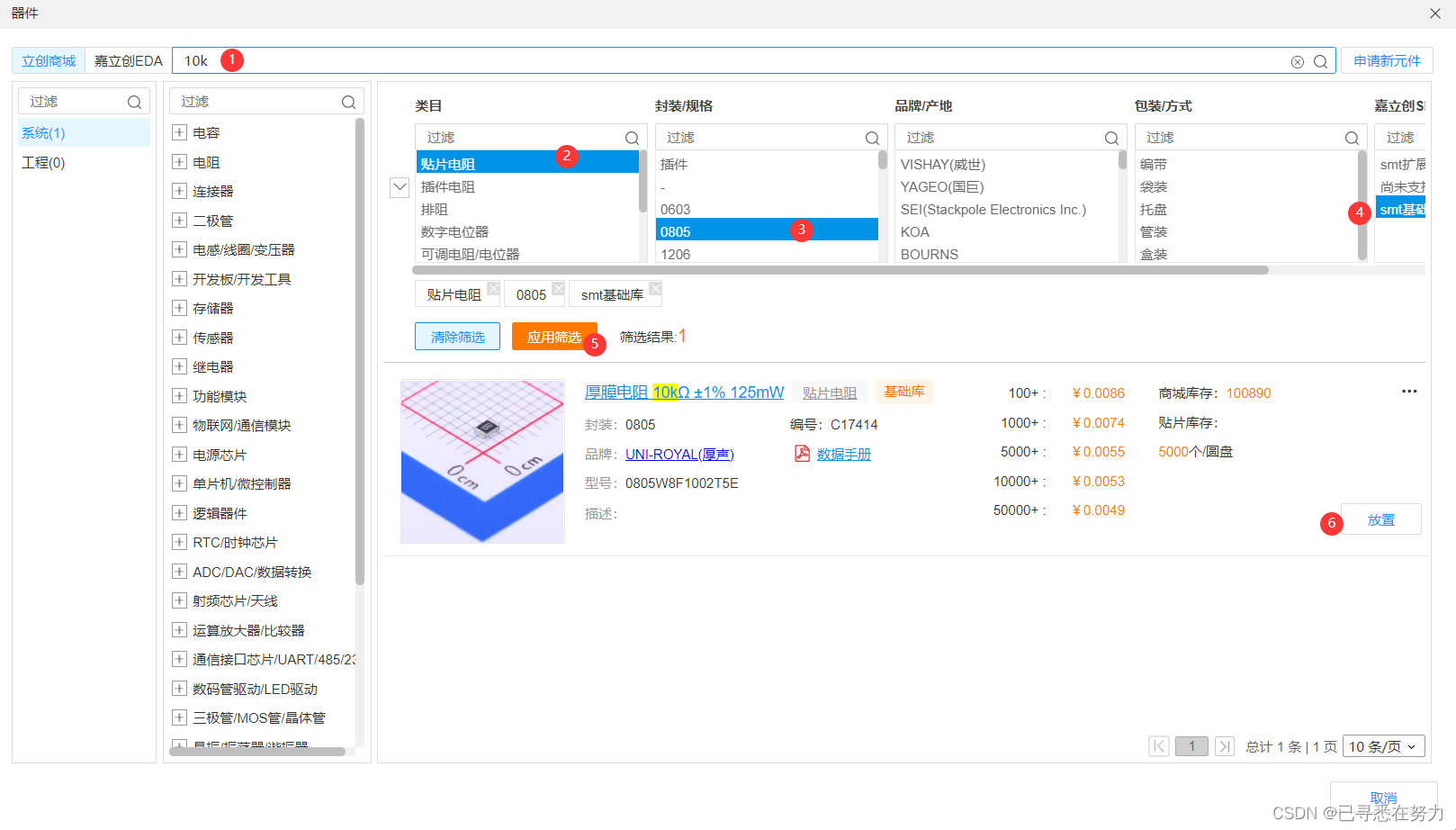

进入页面后,根据所选要的元器件选择放置,这里我以10K的电阻为例

        这里基础库和扩展库的区别:嘉立创SMT为了区分通用的元件和非通用的元件,降低贴片的难度,降低成本,把能够贴的元件分成两个库。 使用基础库的元件,收费低,使用扩展库的元件收费高。

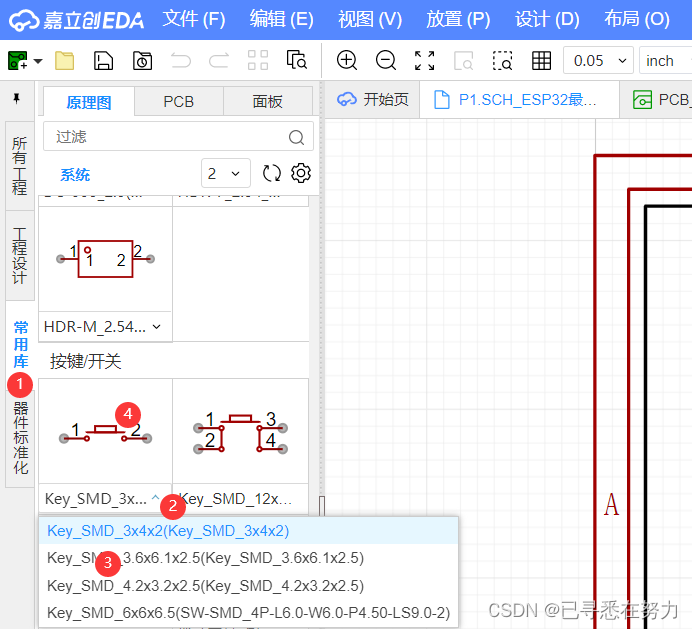

也可以在常用库中添加元器件

但是从常用库中添加的元器件没有绑定供应商编号,不利于元器件的采集封装,但是可以自己在把供应商编号添加进来

常用快捷操作

ctrl+c        复制

ctrl+v        粘贴

ctrl+x        剪切

delete        删除

shift+H        高亮网络

shift+F        选择要放置的器件

Q                单位切换

shift+x         交叉选择,快速定位元件在PCB中的位置

ctrl+shift+x        布局传递

放置器件时,按住Tab键可以更改名字;按住空格键可以旋转。

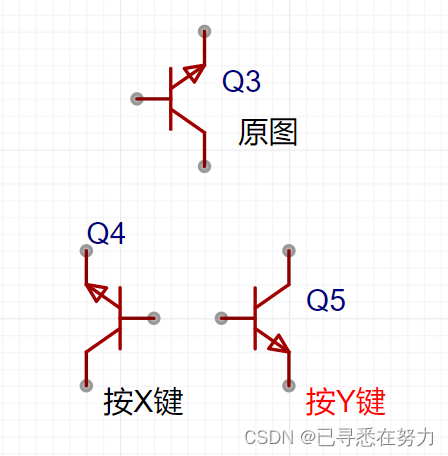

选中元器件,按X键,可以沿着Y轴旋转;按Y键,可以沿着X轴旋转。(例如三极管)

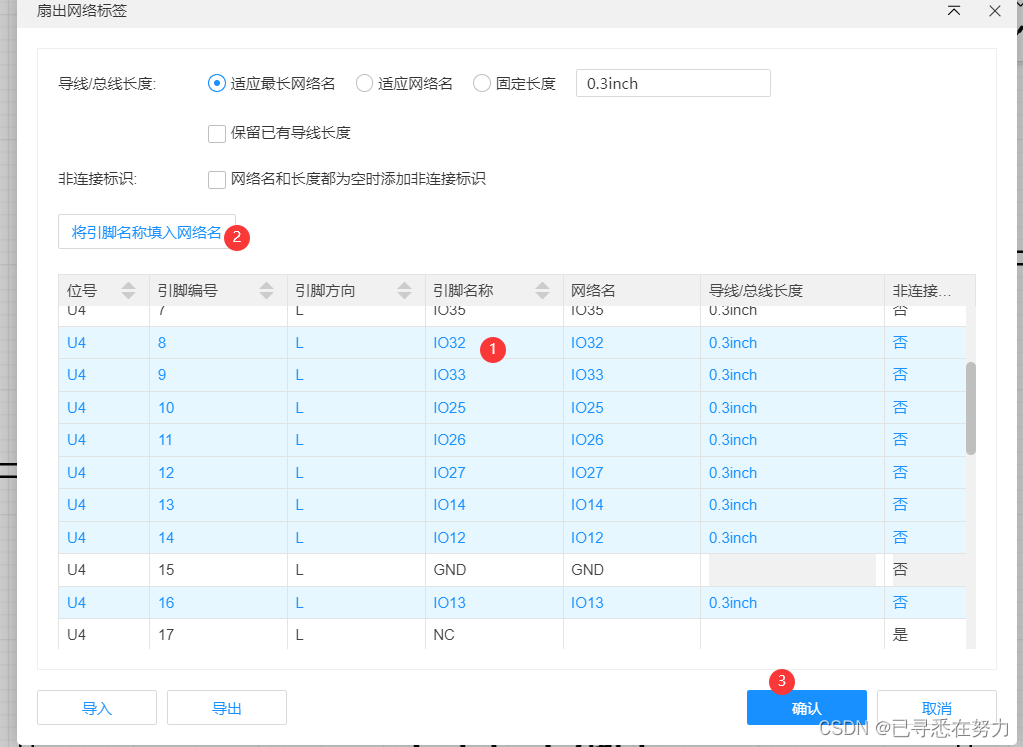

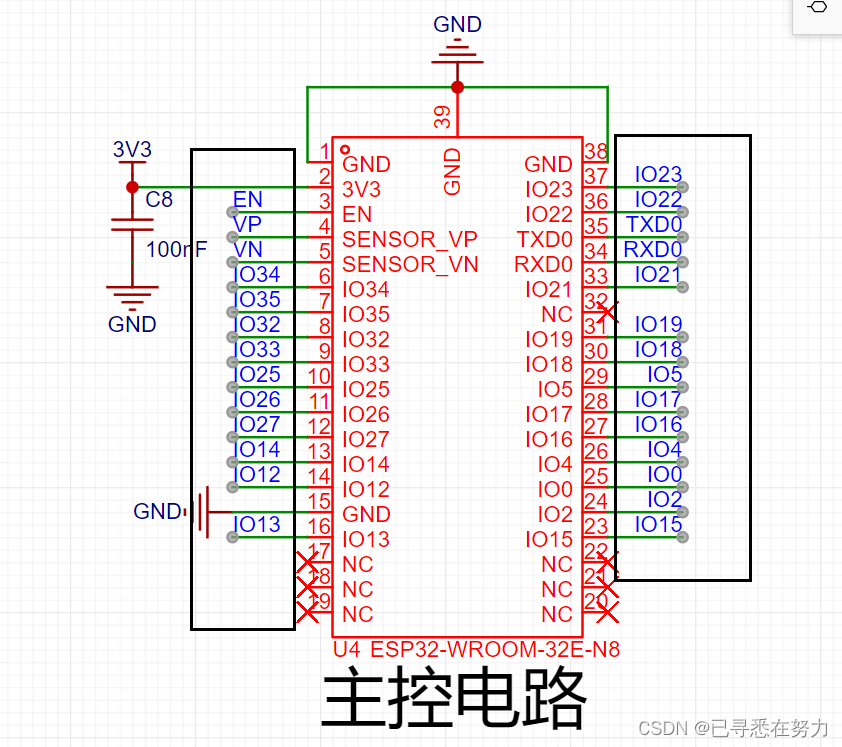

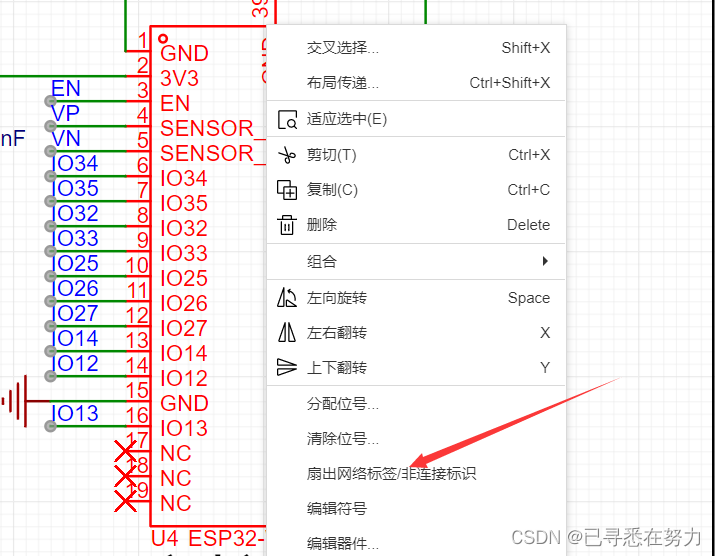

快速扇出网络标签

像黑色框出来的网络标签很多,需要标出时,可以右键,点击扇出网络标签

按住ctrl键进行多选,然后就可以自动填充网络标签了。

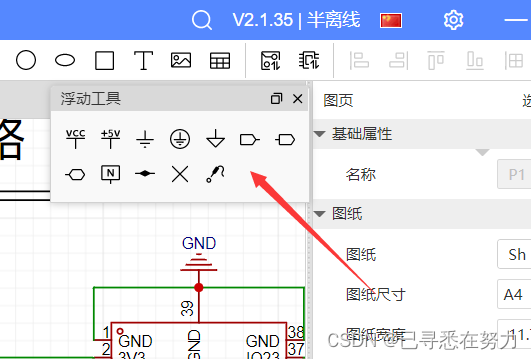

浮动工具的使用

这里面电源端口就不说了像VCC,+5V,+3.3V,GND

1.网络标签:可以用来标识导线网络名, 或者标识两个导线间的连接关系。

2.短接标识:可以使用短接符把两个不同的网络连接在一起,在生成网表的时候,转PCB的时候,会取其中一个网络名(按字母自然排序)作为最终的网络名。

3.非连接标志:用于原理图上元器件不使用或需要悬空的引脚,避免出现引脚没有进行网络连接而在设计管理器内报错。

导入到PCB

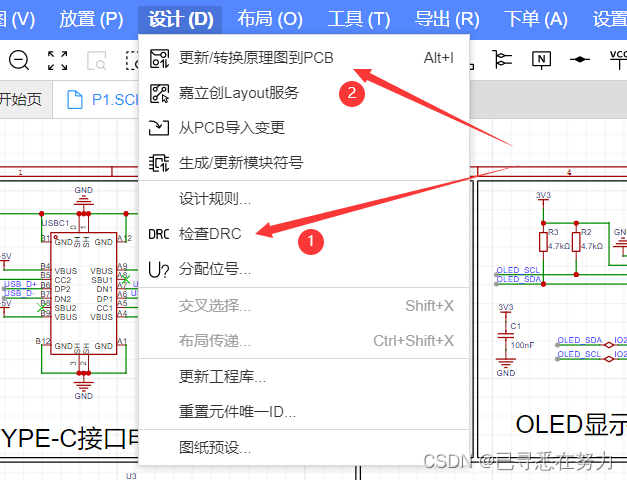

在绘制好原理图后,需要进行DRC检查,之后在将其转化到PCB中。

PCB布线

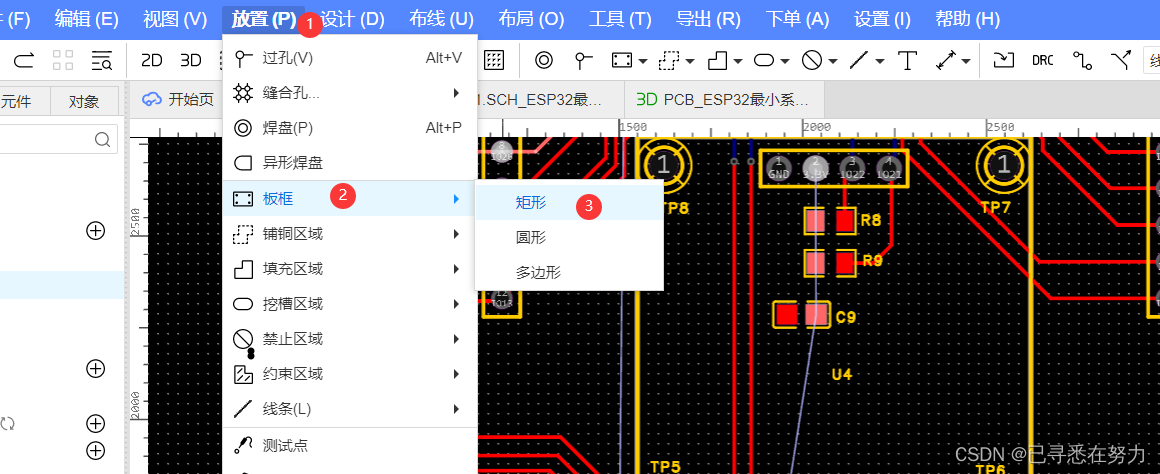

在布线开始时,先框出一个矩形,(例如100mm*100mm),因为嘉立创每个月可以打2次免费的板子(100mm*100mm)。

在放置边框时可以按Tab键,输入尺寸的大小。

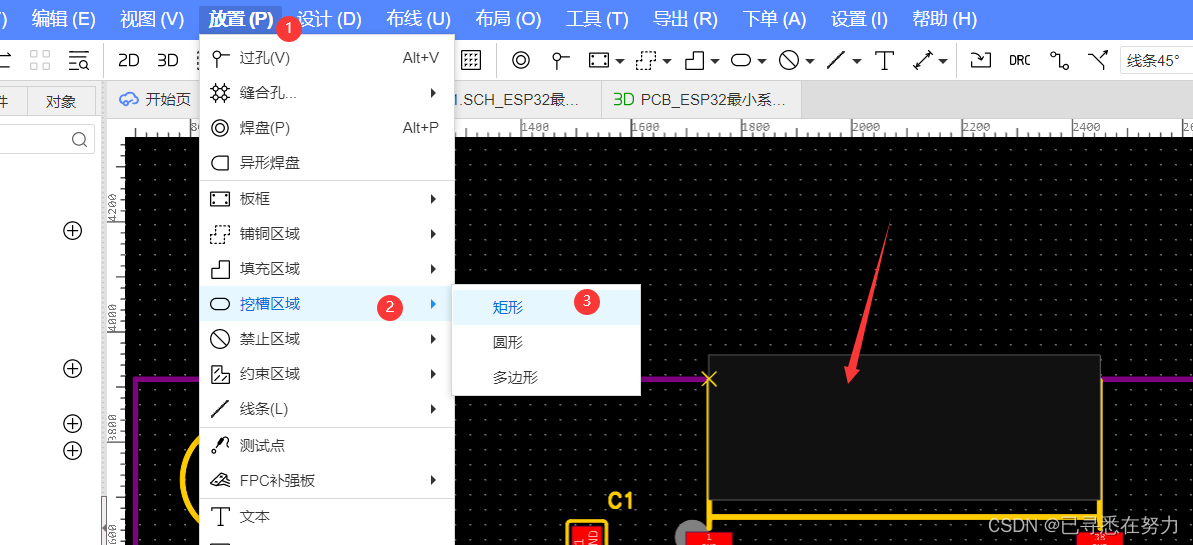

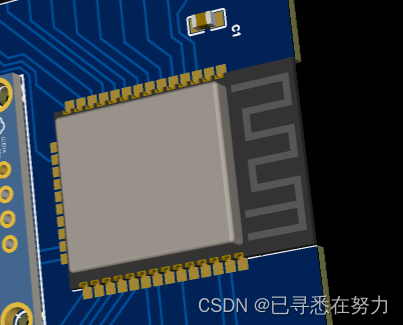

将元器件参照原理图进行大致的布局,由于,示例,ESP32芯片有芯片,避免铜板干扰,我们放置挖槽,将天线露出

然后选择单路布线,快捷键(Alt+W),在布线时,我们选择,先近后远,先易后难。电源走线的线宽比其他的走线宽一些,所以我们最后连接电源线

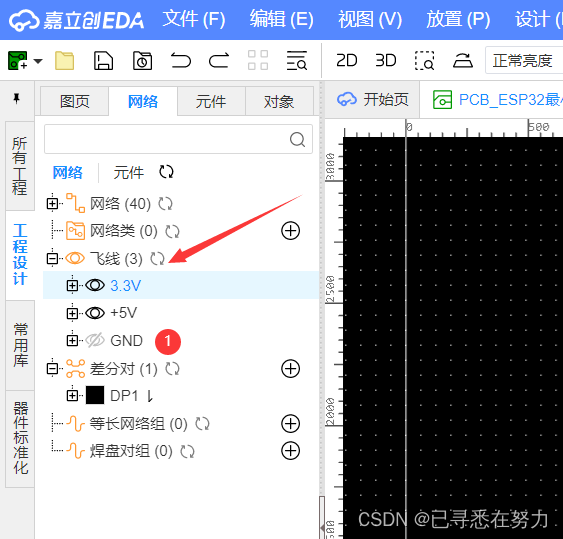

在布线之前可以先将GND的飞线隐藏,最后直接覆铜GND。

点击元器件,使用快捷键(shift+H),进行高亮显示。

在对像USB信号线通信的传输速率要求比较高的情况下,我们会对信号线进行一个差分等长的处理,来保证信号的完整性

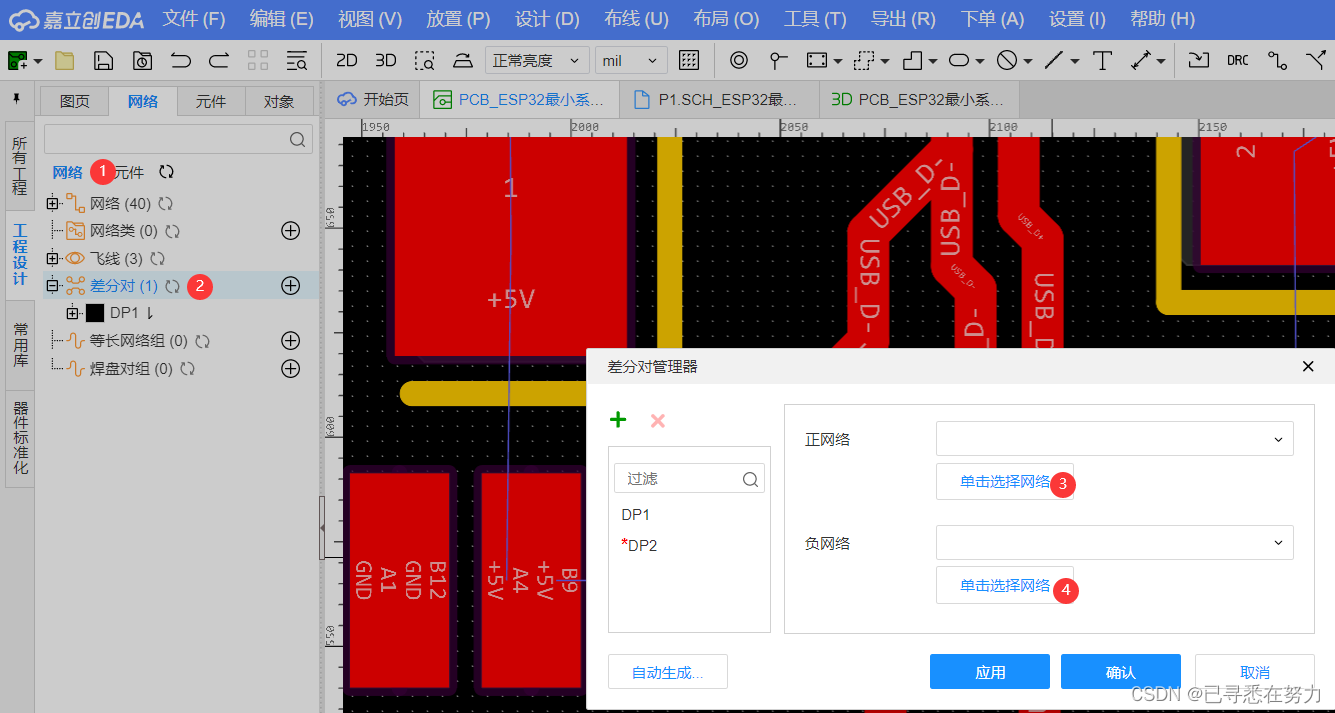

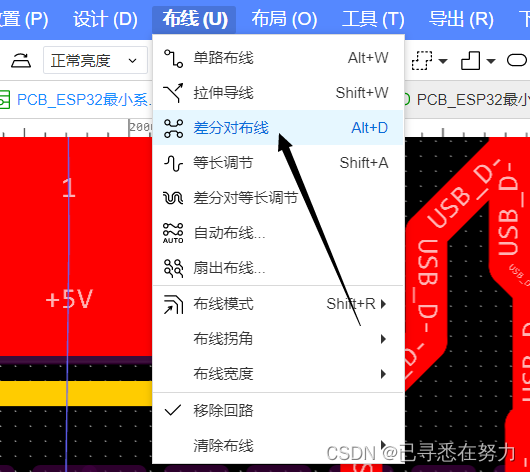

在进行差分对走线时,就不能用单路布线了,我们使用差分对布线

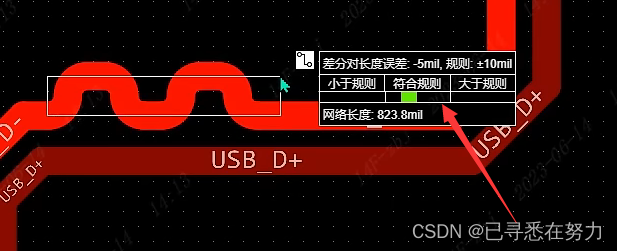

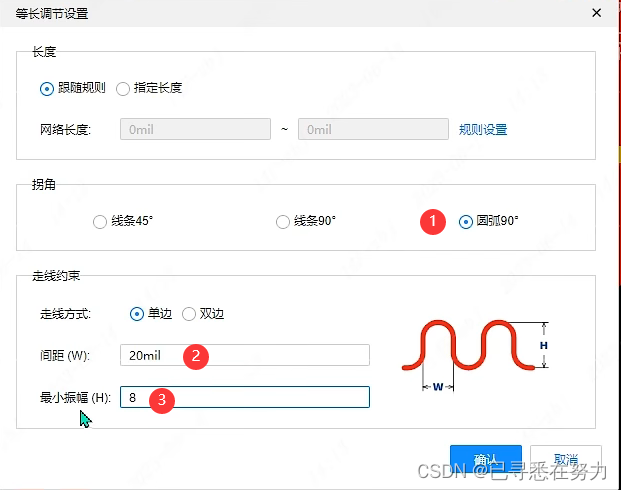

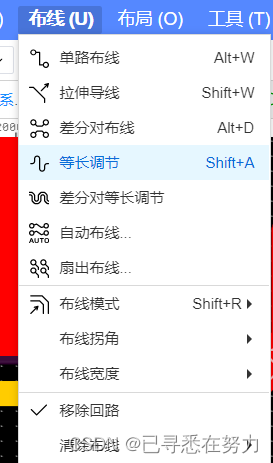

连接完成后,进行等长调节(不是选择差分对等长调节),按住Tab键进行等长调节设置。

然后就可以对差分对误差进行调节(变成绿色)

在遇到被元器件挡住连接不了的情况下,我们换到底层连接,快捷键(Alt+B);切换到顶层,快捷键(Alt+T),在进行层次切换时会自动放置过孔,也可手动放置。

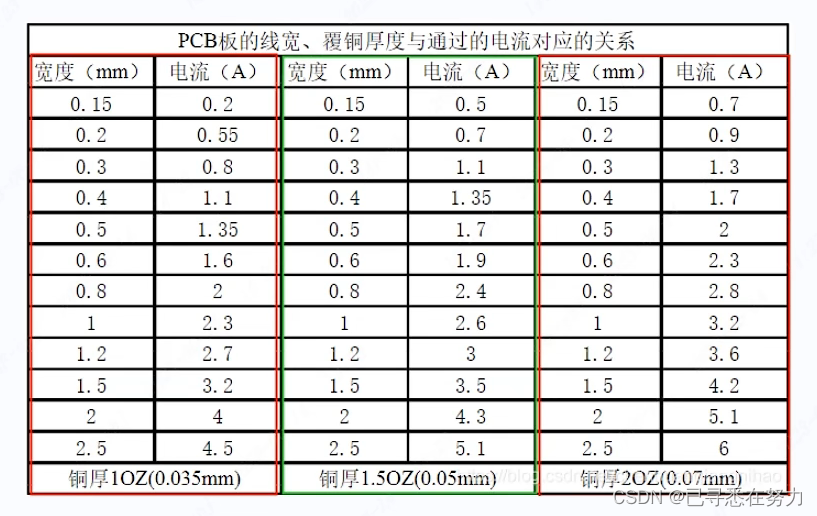

最后布置电源线,参照下图标准,导线宽度对应电流大小关系。

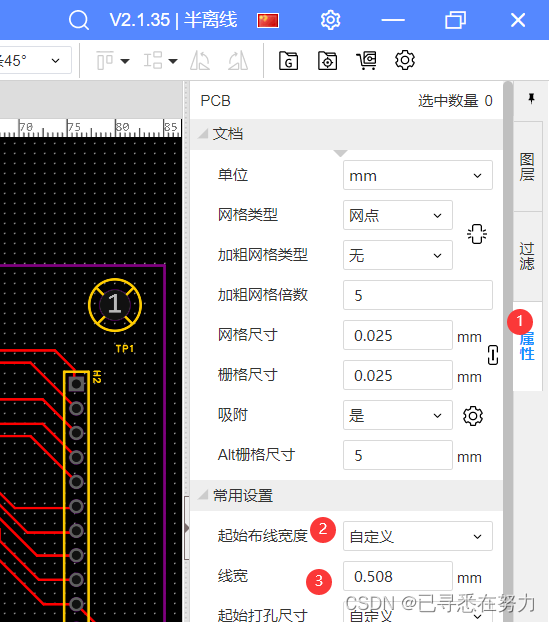

设置线宽,20mil==0.508mm,够用了

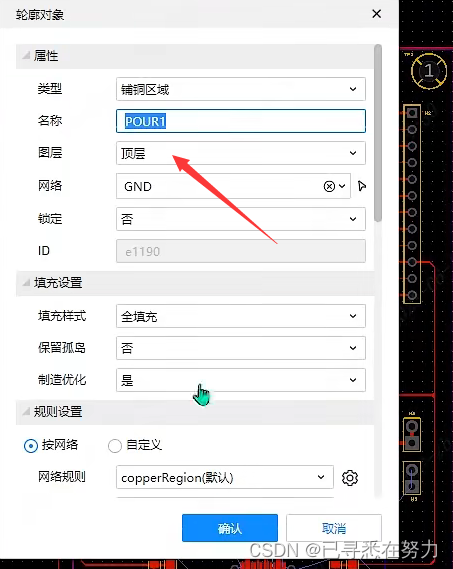

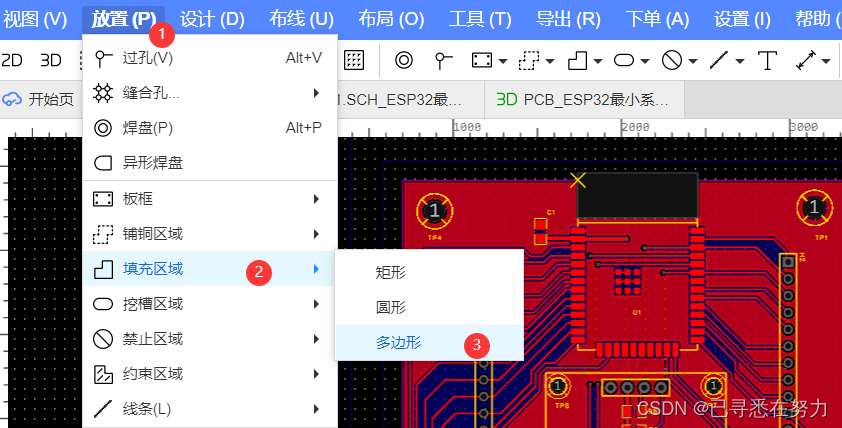

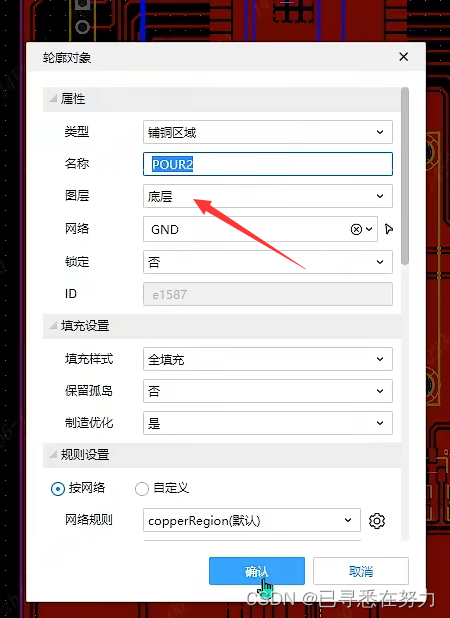

填充GND区域,对底层和顶层覆铜。

覆铜完成后,刷新网络-->飞线,将剩余的飞线连接,

隐藏覆铜显示和打开覆铜显示,快捷键(shift+M)

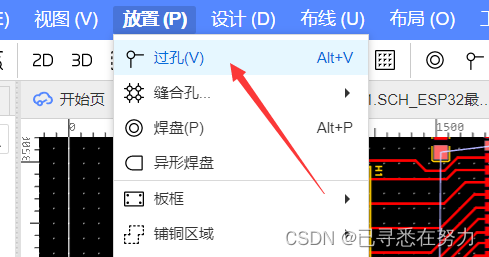

在空白区域加上一些GND过孔,将底层和顶层的覆铜进行连接,

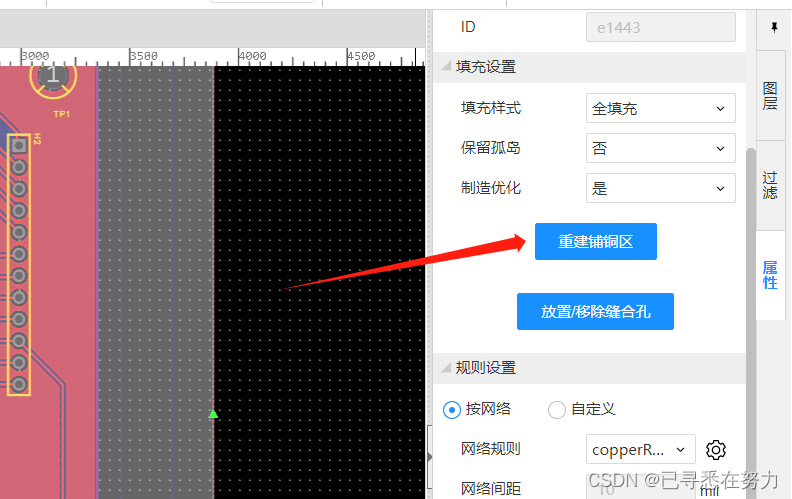

焊盘放置完成后,再次重建一下覆铜(底层和顶层都要)

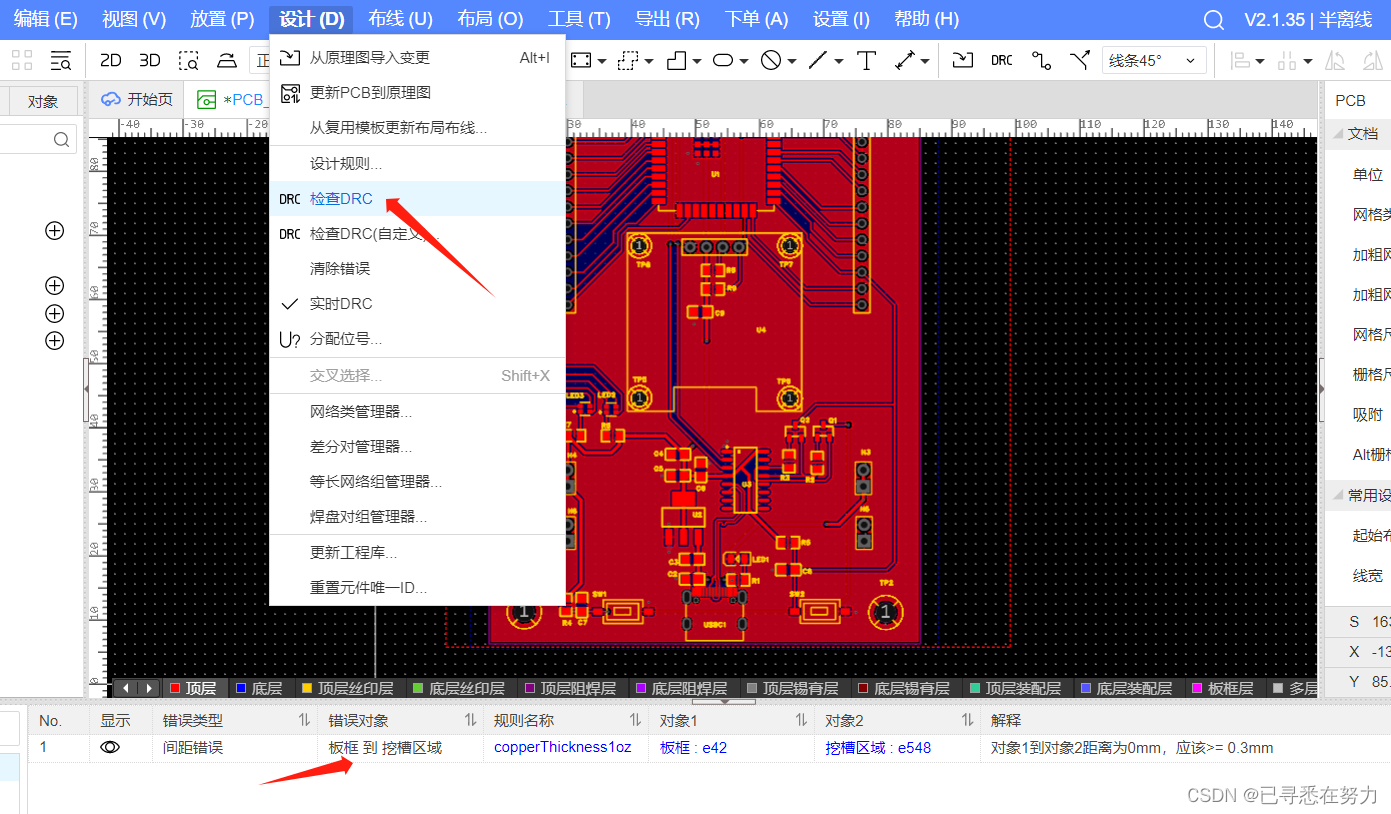

覆铜完成后检查DRC

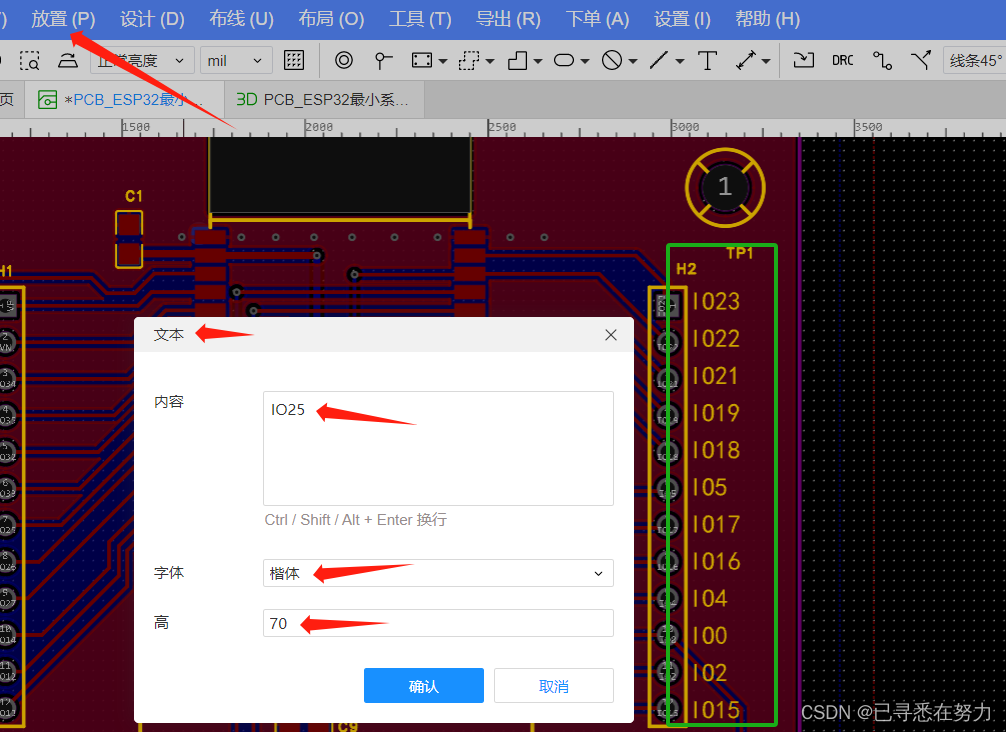

这种报错没事。力求完美可以在调整一下丝印部分,必要的丝印加上。

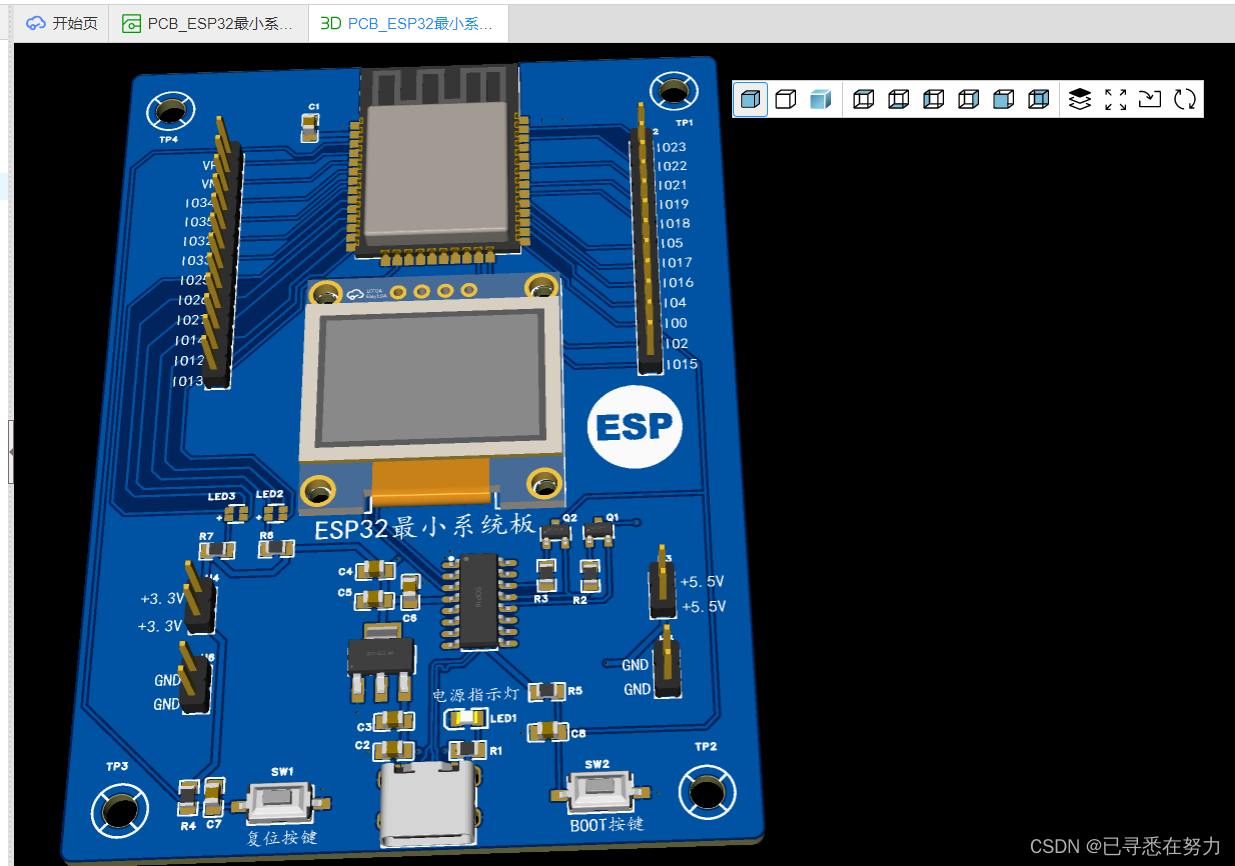

效果展示
