KICAD入门操作

初识KICAD

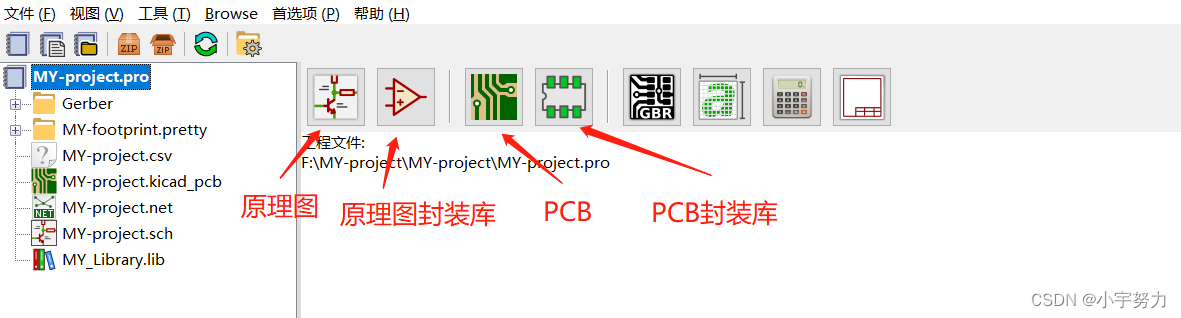

在 Windows 下运行 kicad.exe。 在 Linux 下，在终端中键入 kicad 。 您现在位于 KiCad 项目管理器的主窗口中。 从这里您可以访问八个独立的软件工具：Eeschema， 原理图库编辑器，Pcbnew，PCB 封装编辑器，Pcbnew，GerbView，Bitmap2Component，PCB 计算器 和 图框编辑器。

绘制原理图

常用快捷键操作

大小写都可，但是必须是英文输入法；编辑元器件时要把鼠标移动到器件上再按快捷键

• 添加符号——A
• 添加点源端口——P
• 编辑符号属性——E
• 重复插入最后项——Ins
• 镜像X翻转——X ；镜像Y翻转——Y
• 放置连线——W
• 移动器件——M
• 旋转器件——R
• 拖拽线——G
• 复制元器件——Shift

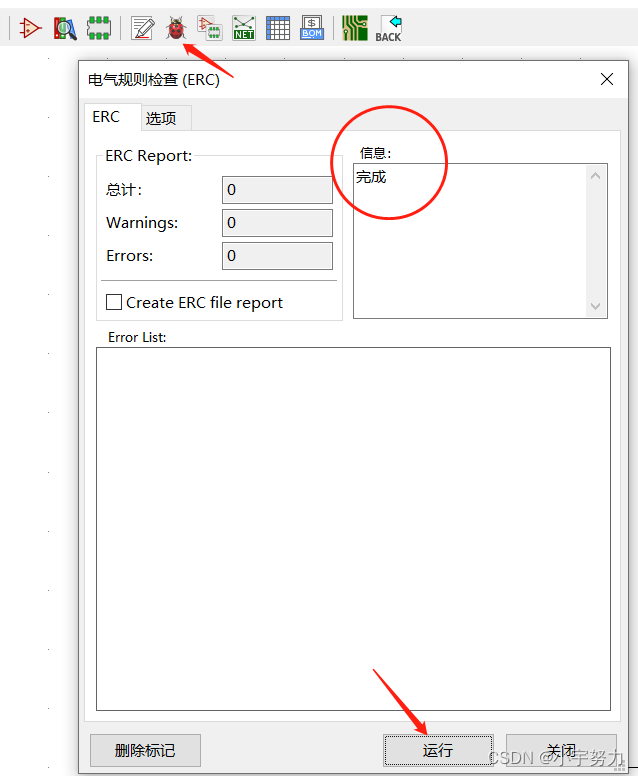

电气规则检查ERC

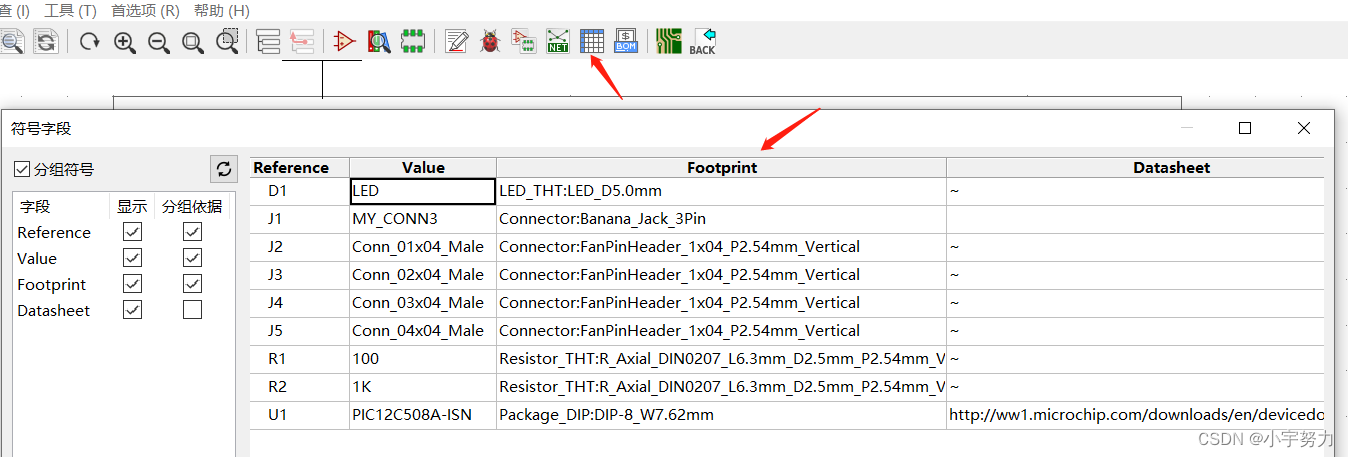

元器件封装统一配置

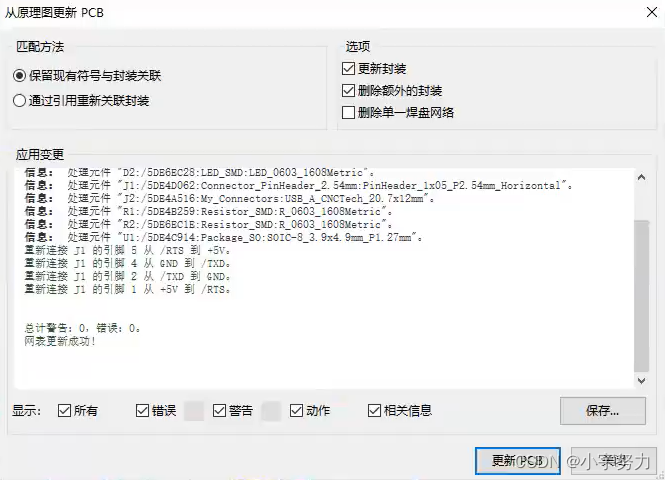

更新原理图到PCB

绘制原理图元件封装

注意：在绘制元件封装时，要切换单位为英寸，将封装网格设置为50mils，再去绘制元件符号，这样可以让元器件导入到原理图时引脚连接顺畅

过程：新建库——》新建符号

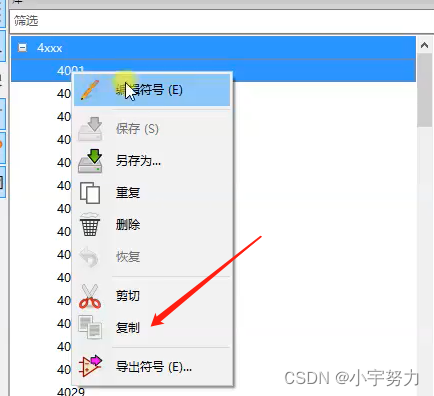

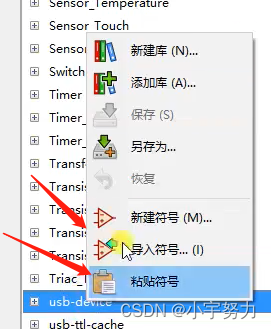

注意：符号可以从外面文件导入；也可以从其他库复制粘贴

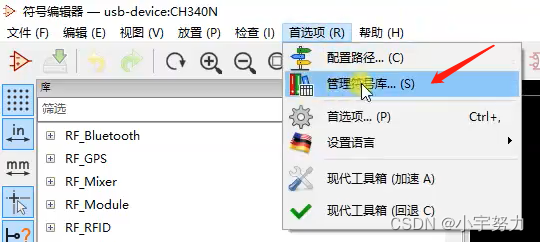

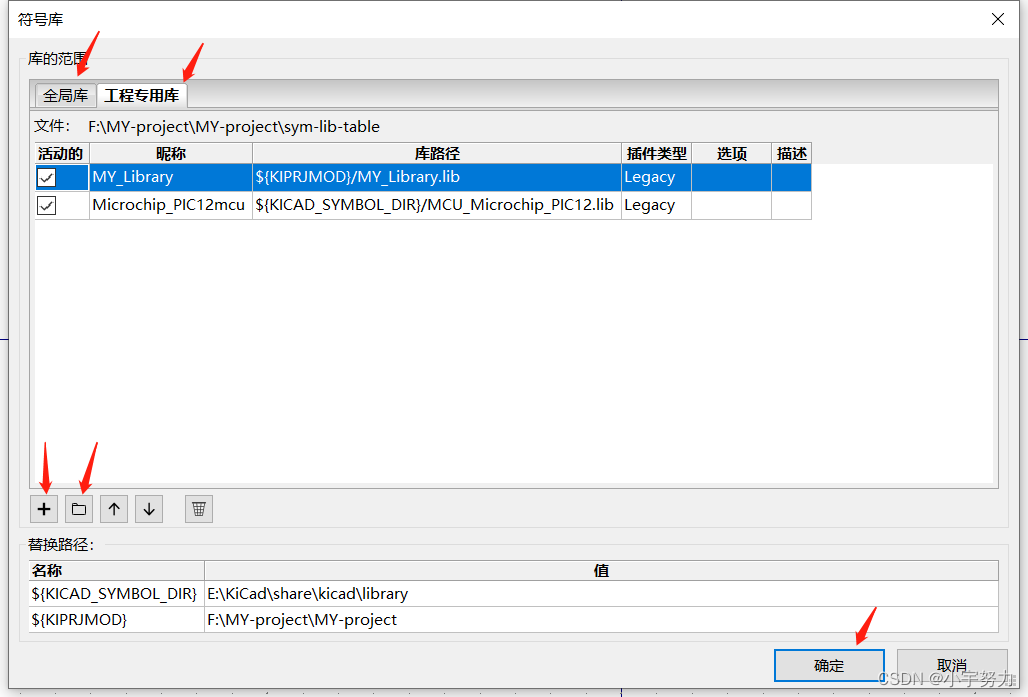

符号库分为全局库和工程库，可以自定义添加、删除

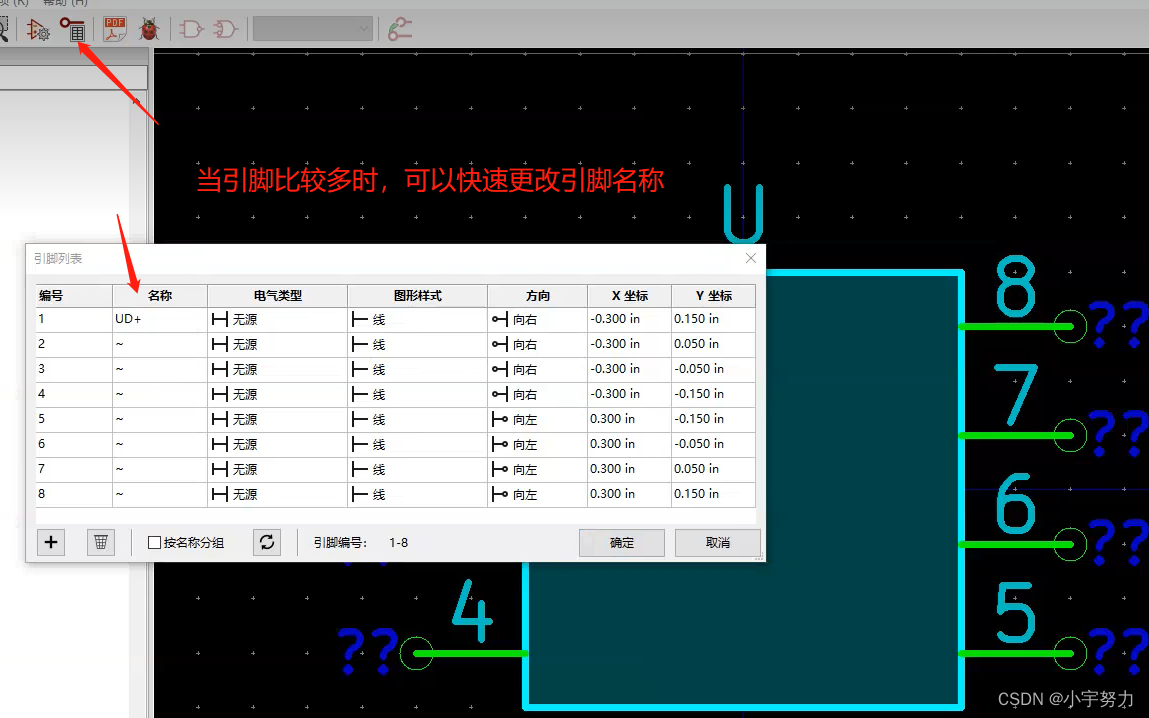

快速更改引脚名称和电器类型

绘制PCB图

常用快捷键操作

PCB快捷键布线——X

3D预览——Alt+3

元器件顶层到底层翻转——F

切换到顶层——PgUP；切换到底层PgDn

放置过孔——V

选中线或元器件高亮——i

锁定线——L

拖动线——D（平行拖动）

测量距离——空格键设置（0，0）

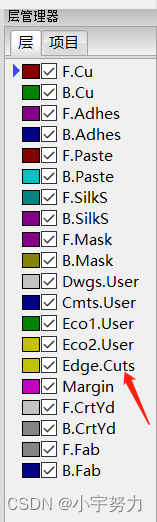

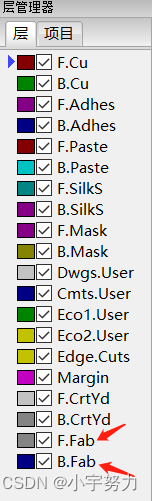

绘制外围边框                               绘制禁止布线层                           取消用户自定义的丝印标识



 边框与禁止布线层留有0.3毫米

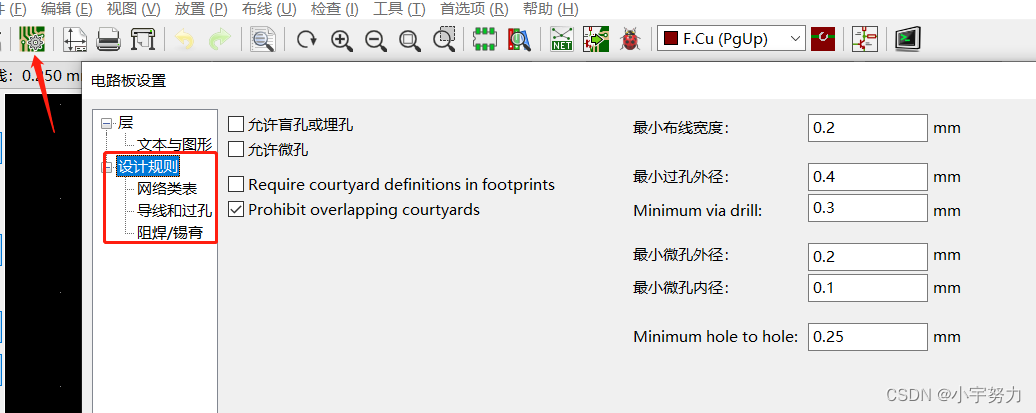

在连线之前设置布线规则   （一定要先设计规则，再去布线）要不然后面再改很麻烦

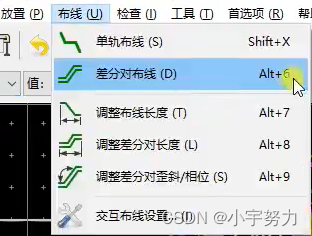

差分布线

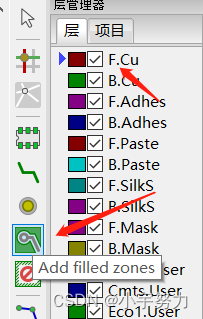

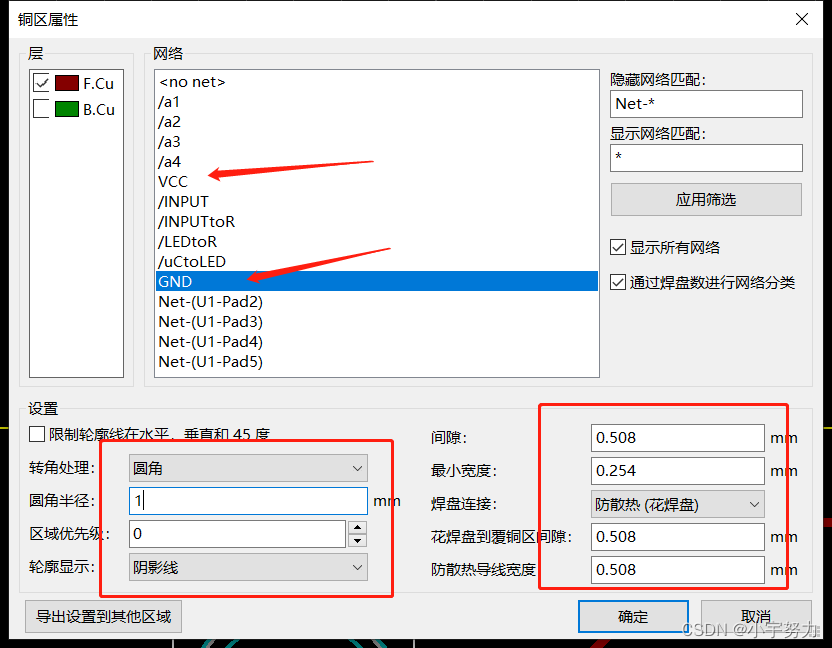

顶层覆铜

           这里是先在顶部覆铜

底层覆铜

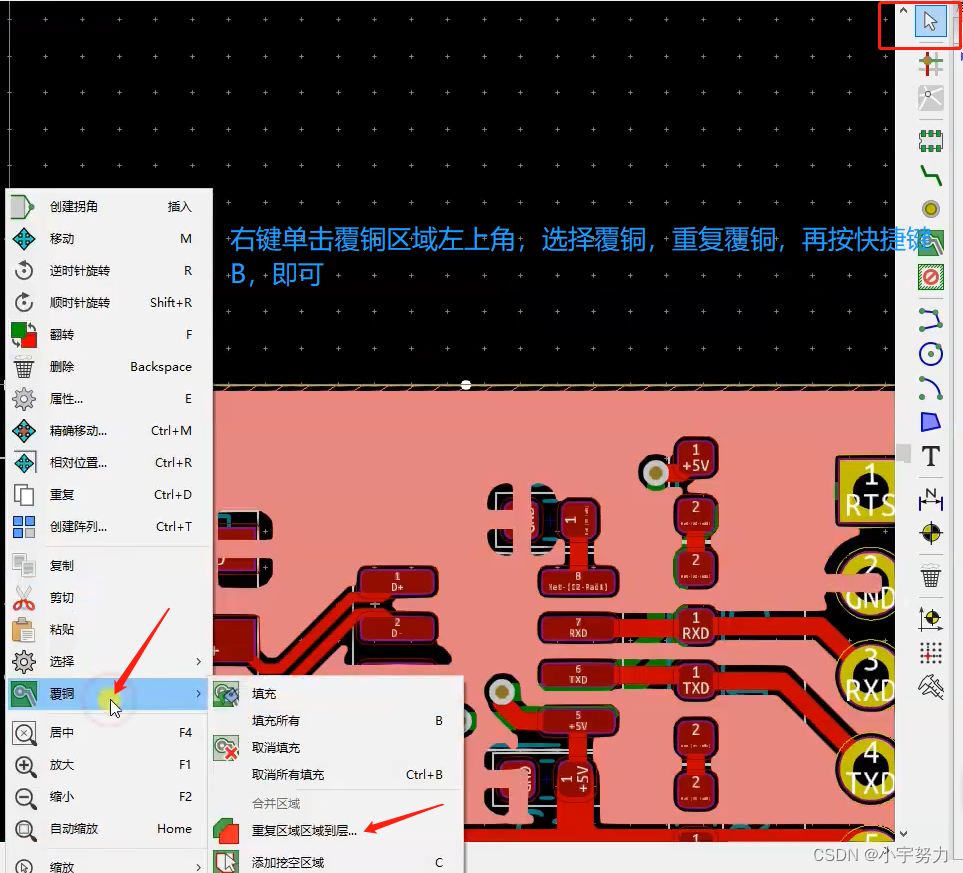

取消覆铜快捷键——Ctrl+B

绘制PCB元件封装

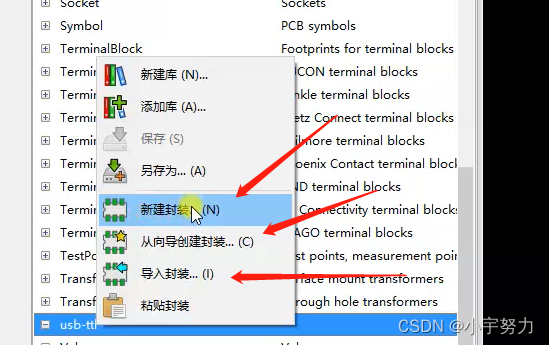

三种新建封装的方法

新建封装

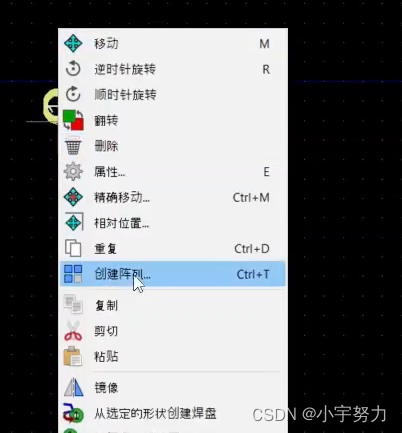

右键焊盘，创建阵列

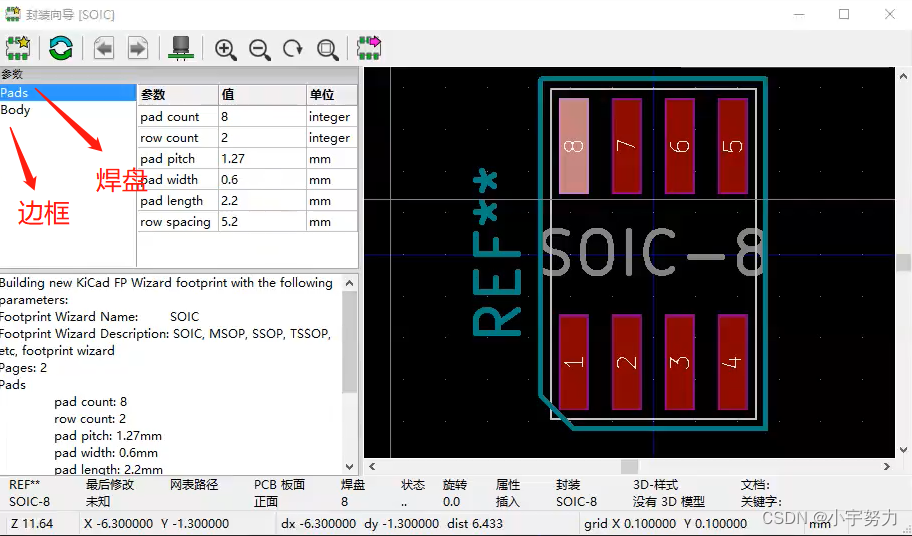

从向导创建封装

注意：布线时，先大致摆放器件位置，如晶振要离芯片近一点，滤波电容也要离芯片近一点
