数字电子技术实验-双稳态触发器

为了掌握本RS触发器，D触发器和JK触发器的逻辑功能和测试方法，对三种触发器进行Multisim仿真。

目录

一、实验原理

1、触发器及分类

2、RS触发器

3、D触发器

4、JK触发器

5、按键消抖的作用

二、实验内容

1、RS触发器

2、D触发器

3、JK触发器

---

一、实验原理

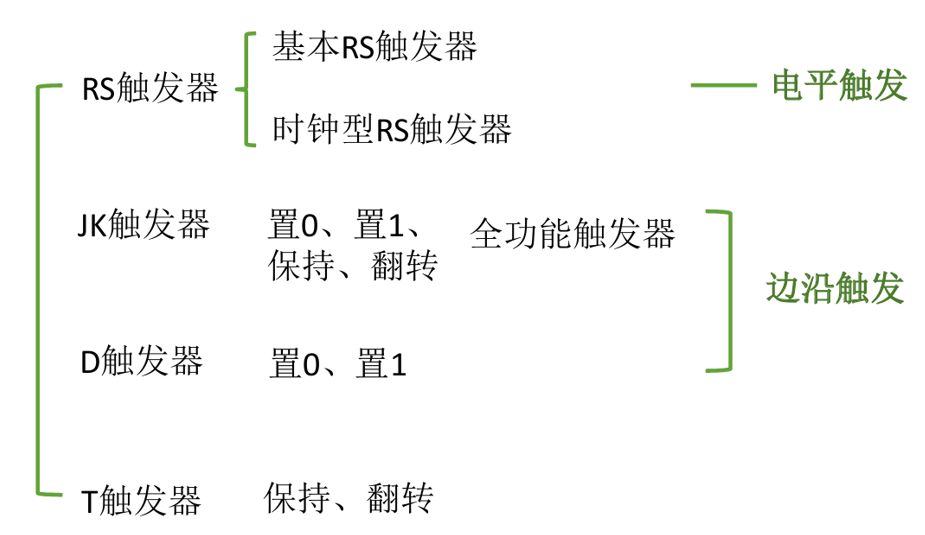

1、触发器及分类

        触发器是时序逻辑电路的基本单元，能够存储一位二值信号。它是 一种具有记忆功能的时序器件，输出状态不仅与输入信号有关，还与输 入信号的次序有关。触发器必须具备以下两个基本特点：

                1、具有两个能自行保持的稳定状态，用来表示逻辑状态的0和1。

                 2、根据不同的输入信号以及次序，可以置成1或0的状态。

2、RS触发器

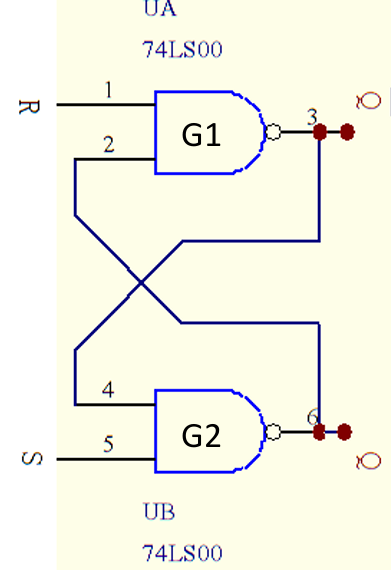

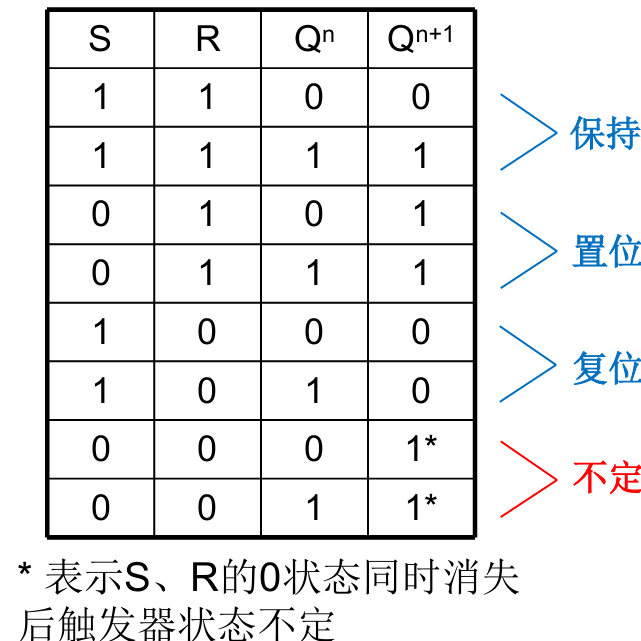

        基本RS触发器是各种触发器电路中结构形式最简单的一种，同 时，它又是许多复杂电路结构触发器的一个组成部分。低电平作为有效信号输入的置位复位。基本RS触发器如下图所示。

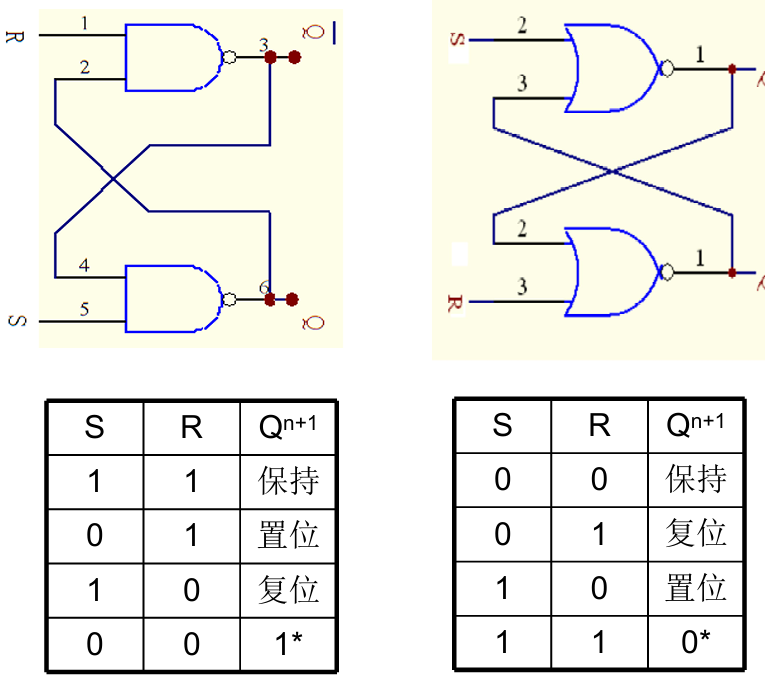

与或非门RS触发器的对比：

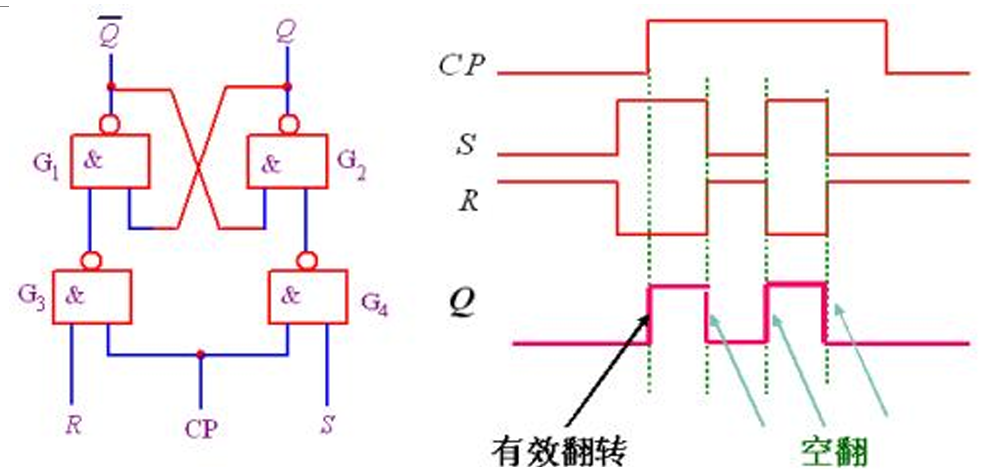

        RS触发器又可分为时钟型和主从型，时钟型RS触发器的电路图和其触发翻转时序图如下图所示。

        主从RS触发器可以克服时钟型RS触发器多次翻转和空翻问题，如下图所示。

3、D触发器

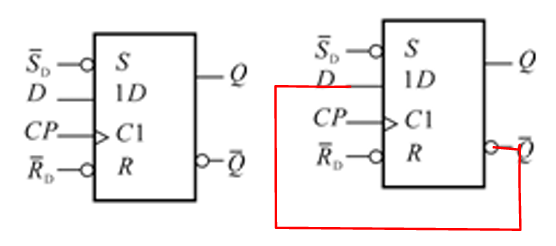

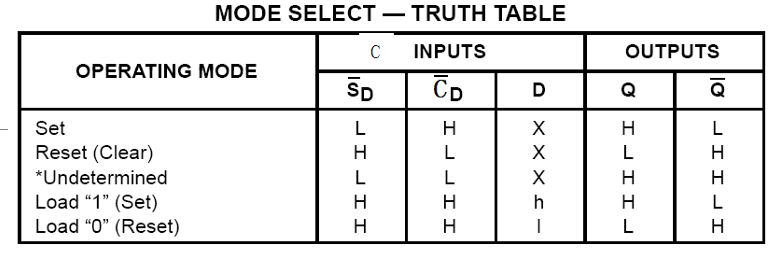

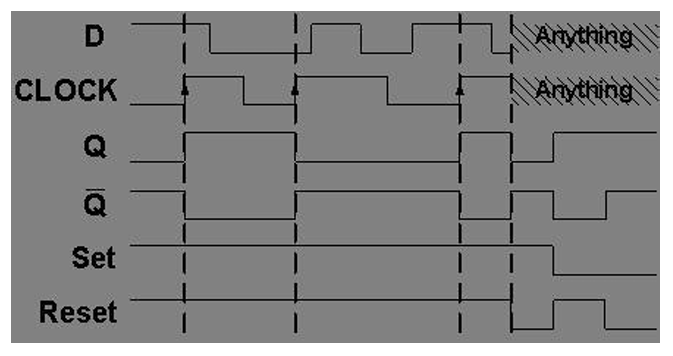

        7474 D触发器原理图、真值表和时序图如下。

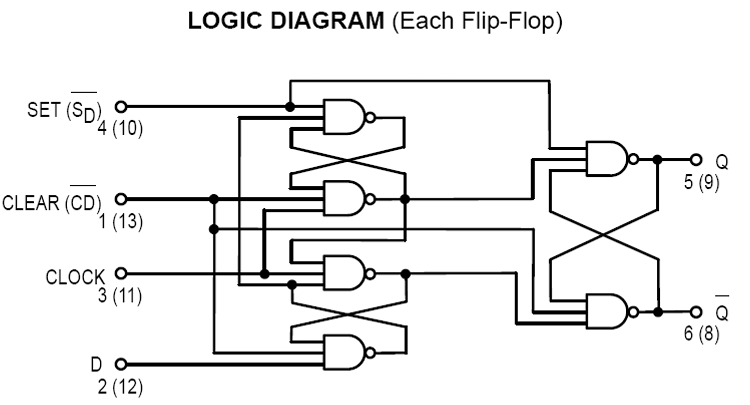

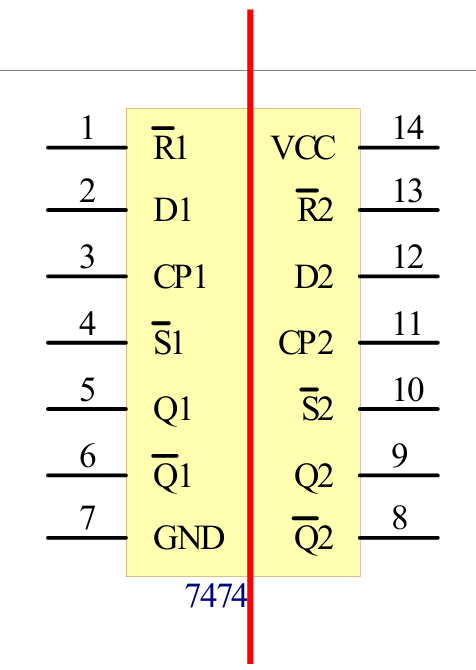

        其中，要用到的芯片7474的逻辑图和引脚图如下。

4、JK触发器

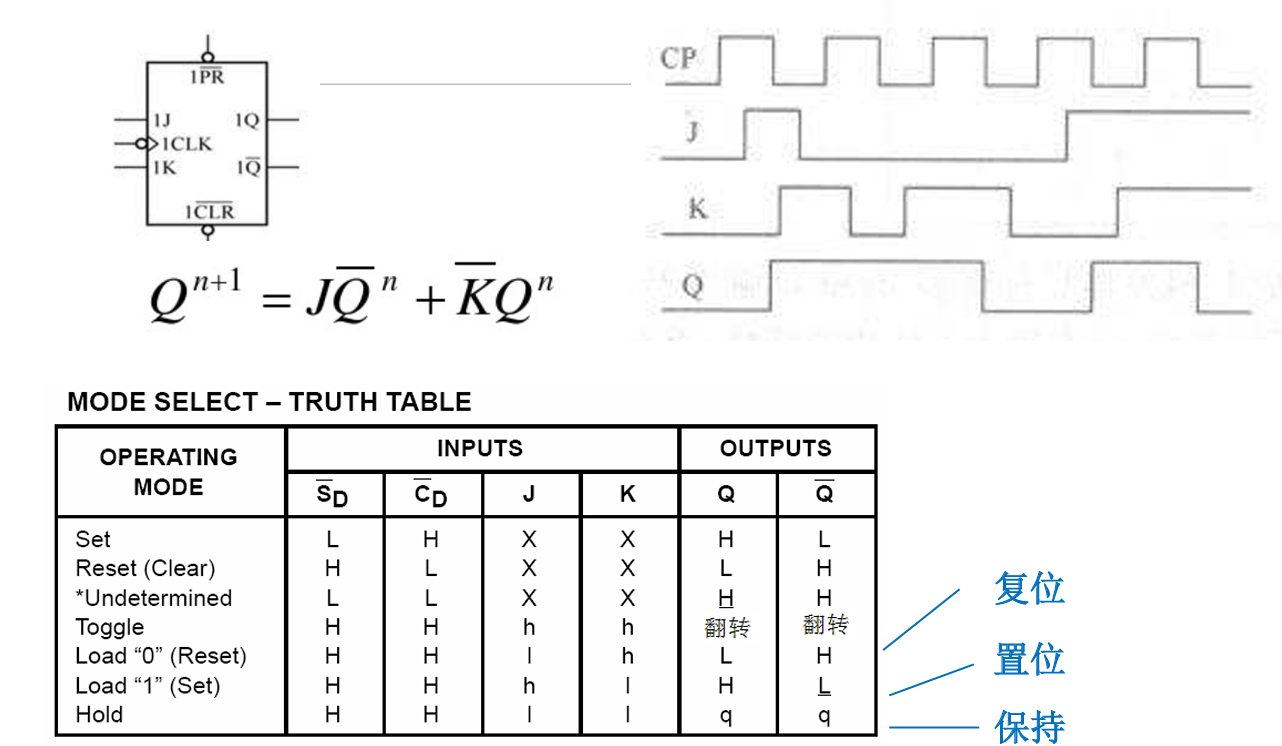

        7476 JK触发器原理图、真值表和时序图如下。

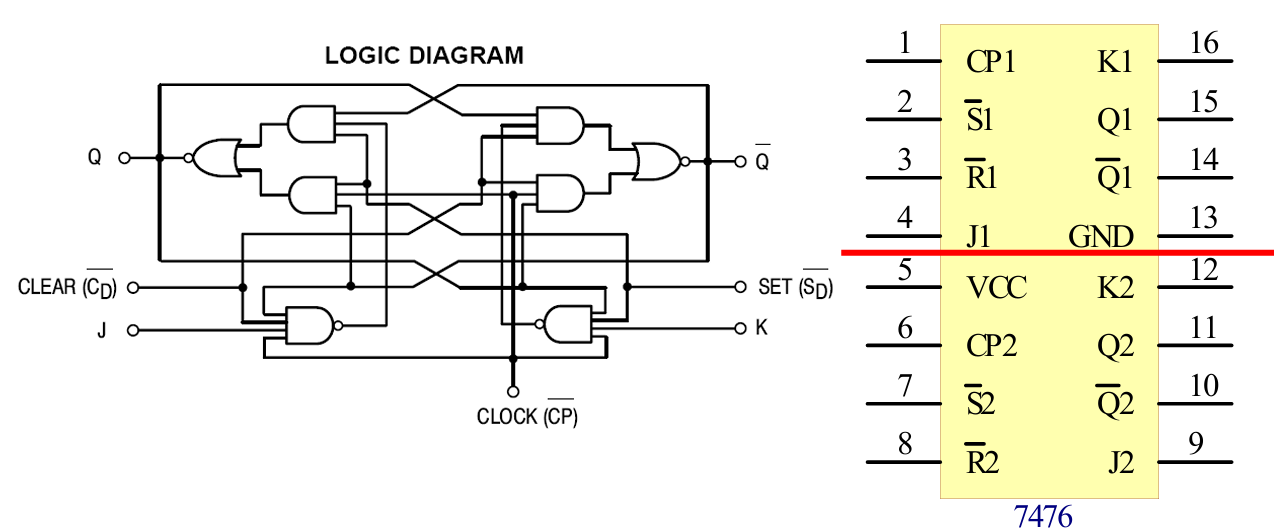

        其中，要用到的芯片7476的逻辑图和引脚图如下。

5、按键消抖的作用

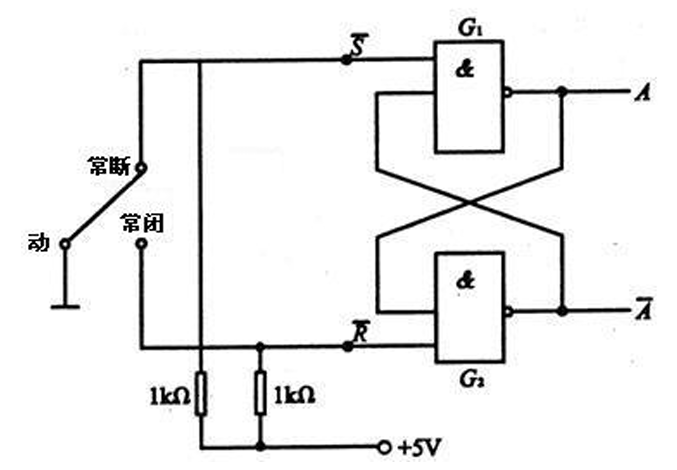

        在按压按键时，由于机械开关的接触抖动，往往在几十毫秒内电压会 出现多次抖动，相当于连续出现了几个脉冲信号。显然，用这样的开关产生的信号直接作为电路的驱动 信号可能导致电路产生错误动作， 这在有些情况下是绝对不允许的。 为了消除开关的接触抖动，可在机械开关与被驱动电路间接的接入一 个基本RS触发器.

---

二、实验内容

1、RS触发器

        用7400构成基本RS触发器和时钟型RS触发器（即同步RS触发 器），输出端连接LED灯，输入端R、S用逻辑开关控制。

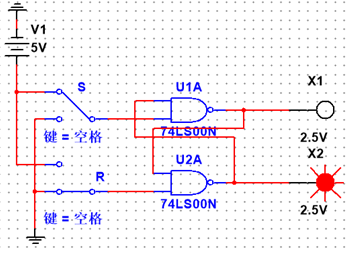

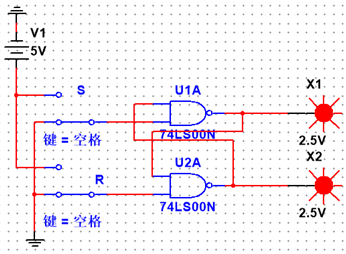

基本RS触发器仿真如下：

 ---->

 ---->

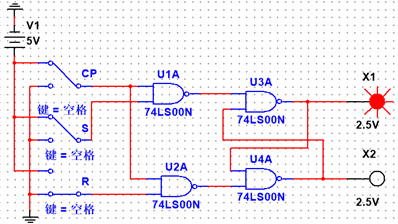

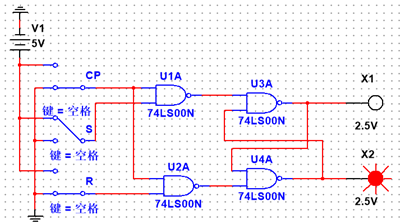

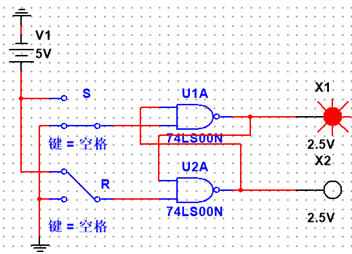

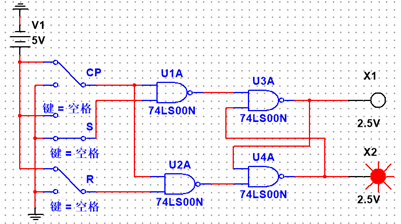

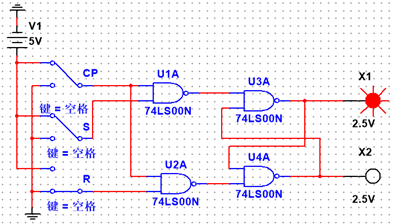

时钟型RS触发器仿真如下：

 ---->

 ---->

2、D触发器

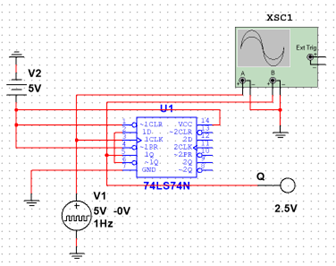

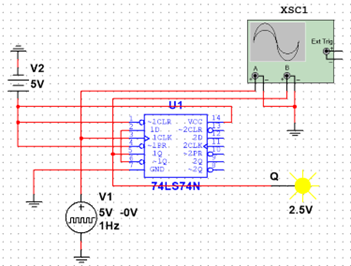

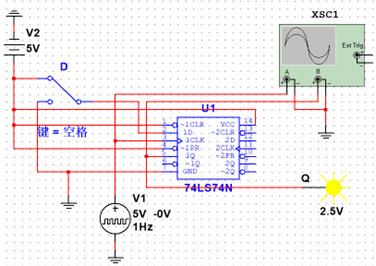

        7474为D触发器，接好电路，检测其逻辑功能，在CP端输入连续 脉冲（TTL方波），观察记录D=1，D=0，D= 时的输出波形，将时 钟信号与输出波形对照，观察触发翻转时刻，解释D触发器的特点。

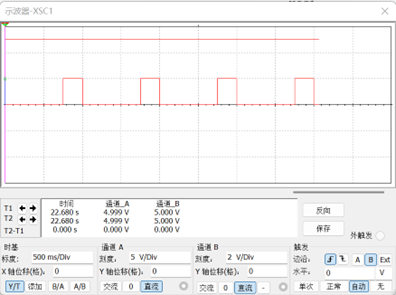

D=1时：

D=0时：

D=时：

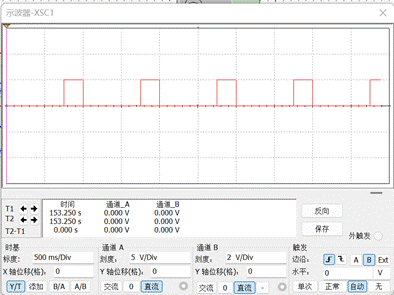

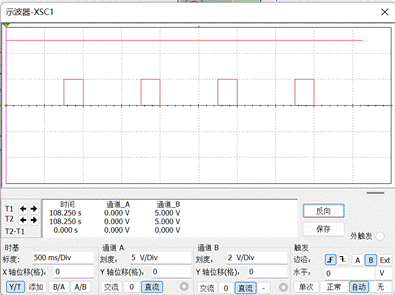

        示波器检测信号波形如左图所示，通道A显示时钟信号，通道B显示输出信号Q，为方便观察，此处将通道A设为5V/Div，通道B设为2V/Div。

3、JK触发器

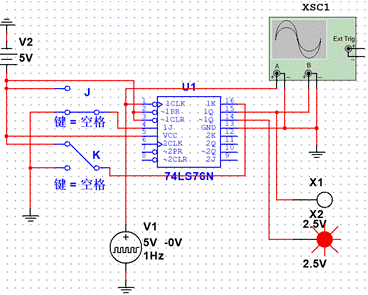

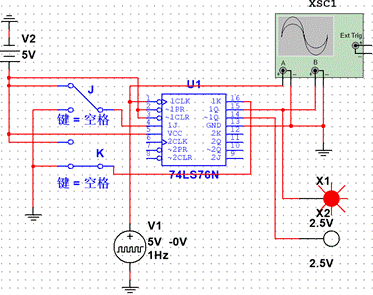

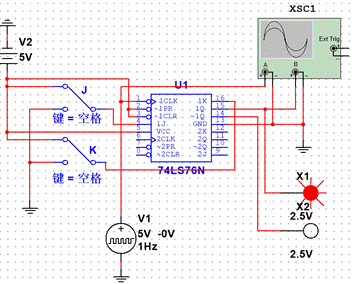

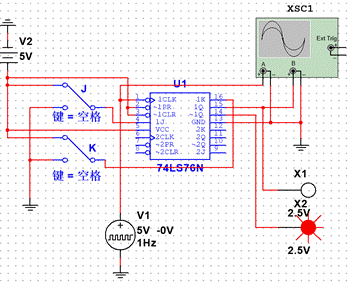

        7476为JK触发器，连接电路，在CP端输入连续脉冲，分别设置 J=1，K=0；J=0，K=1；J=1，K=1时，7476对应的输出波形，并将 时钟信号与输出波形对照，观察出发翻转时刻，解释JK触发器特点。

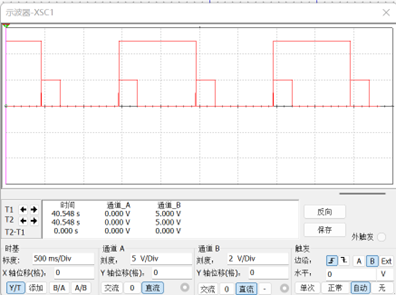

J=1,K=0：



J=0,K=1：



J=1,K=1：

        此时输出信号不断翻转。

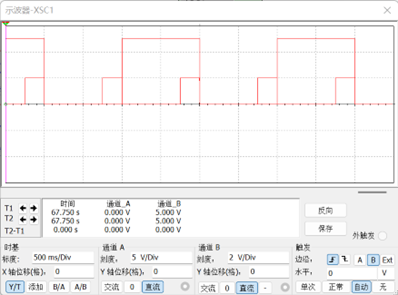

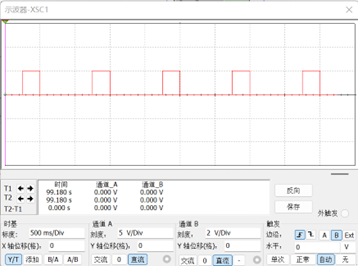

        示波器检测信号波形如左图所示，通道A显示时钟信号，通道B显示输出信号Q，为方便观察，此处将通道A设为5V/Div，通道B设为2V/Div。
