ADS传输线元件设计

一.认识传输线元件

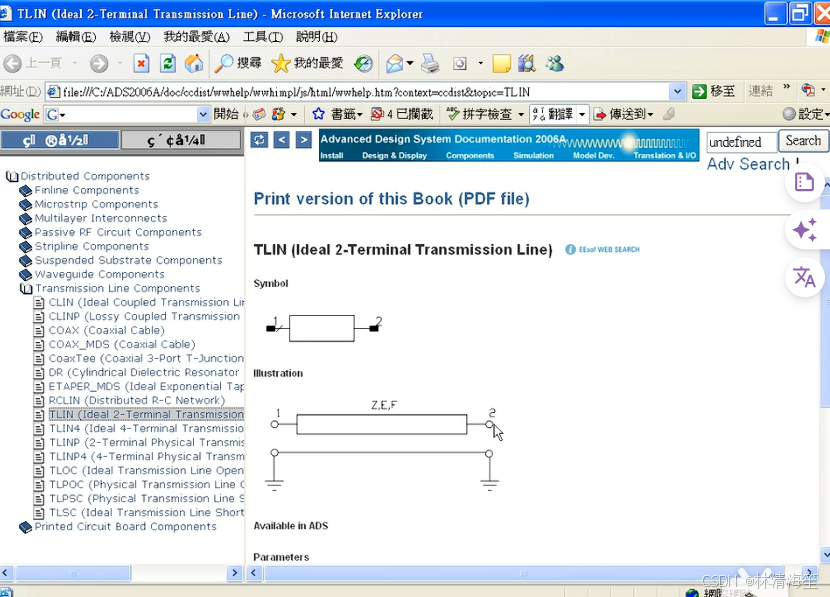

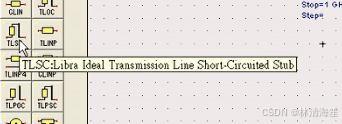

1. Ideal transmission line

（不过不知道该元器件功能，点击该元件，选择Help）

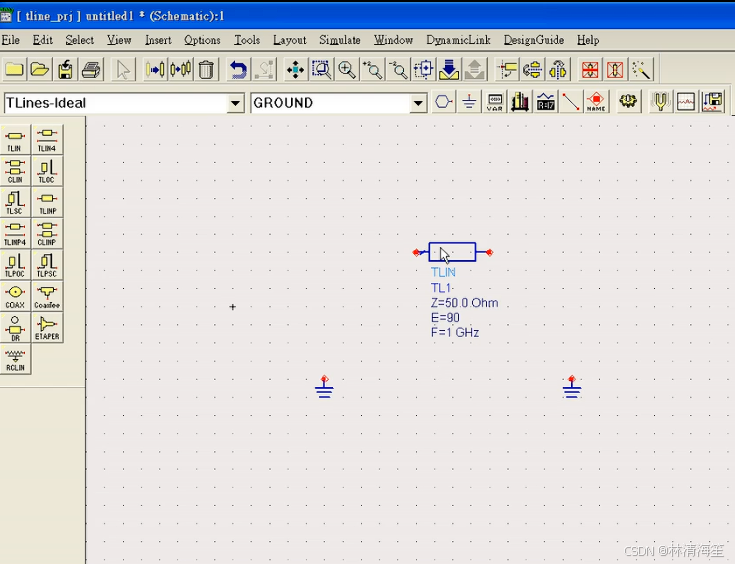

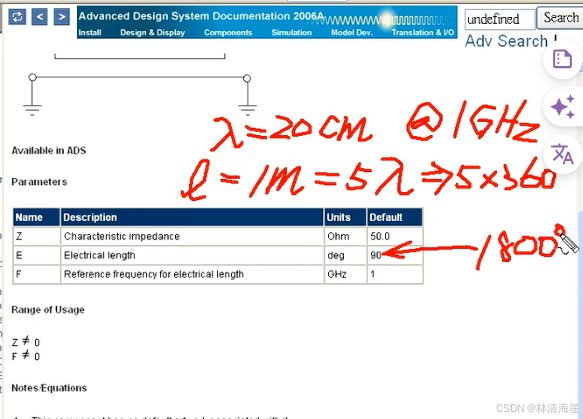

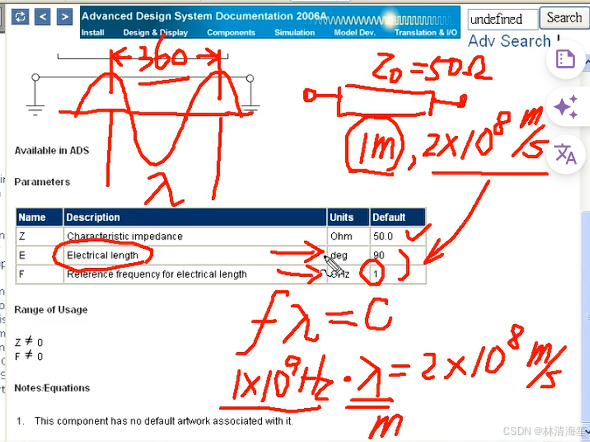

1. 要输入的参数：
   Z（特性阻抗），默认为50欧姆

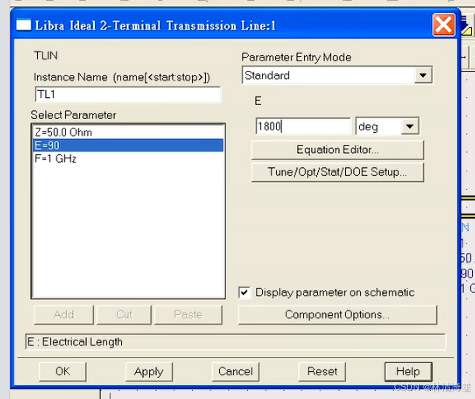

   E（电气长度），单位为角度，默认为90度
   F（工作频率），在该频率下，电气长度为90度。
2. 假设一个传输线，长度为1m，查表得传播相速度为2x10^8m/s，特性阻抗为50欧，工作频率在1GHz下。
   由f*λ=c可得波长为20cm。

在波形中，一个波长的角度是360度，而该传输线长度为1m，为5倍的波长，因此电角度为5*360度=1800度

• S参数仿真

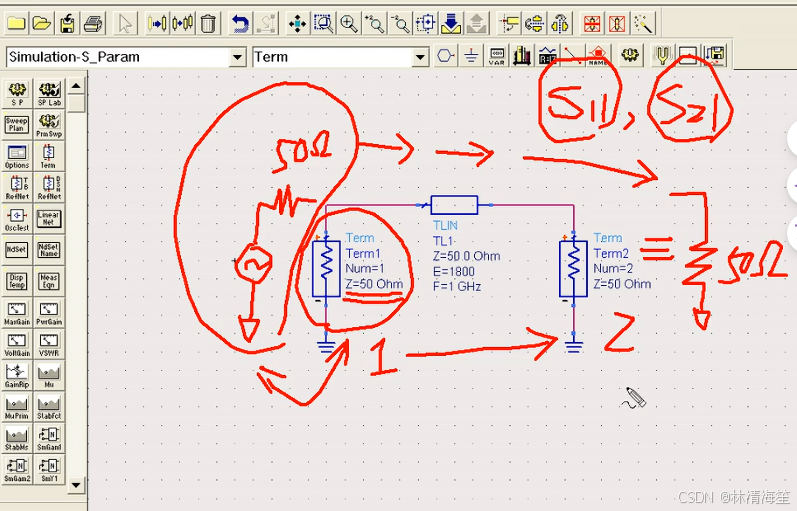

  选用Term元器件，表示一个source和50欧。

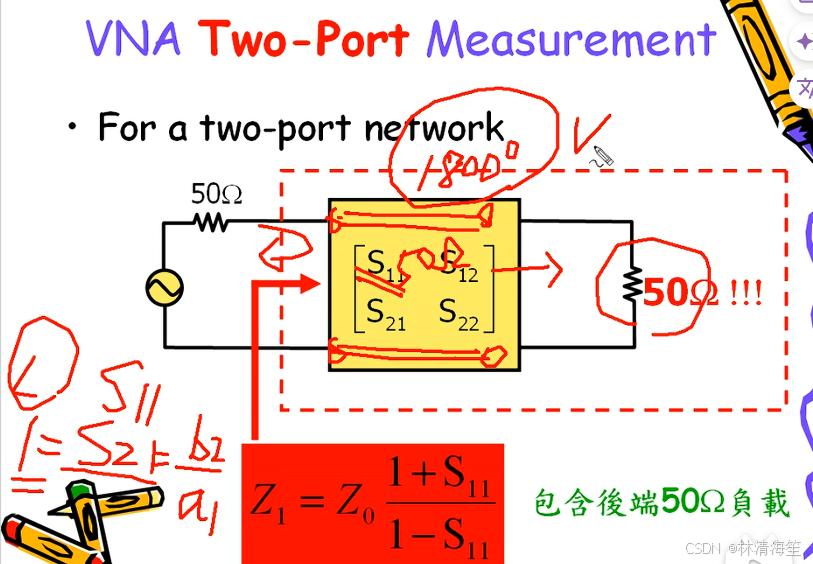

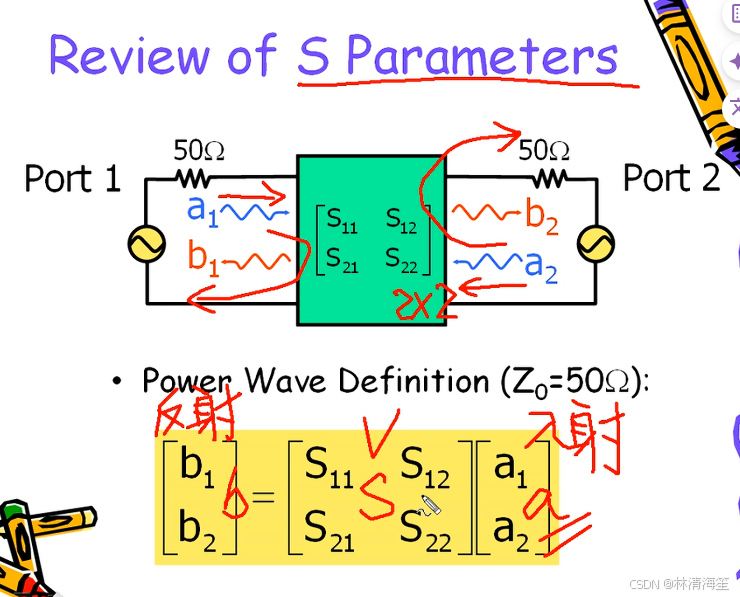

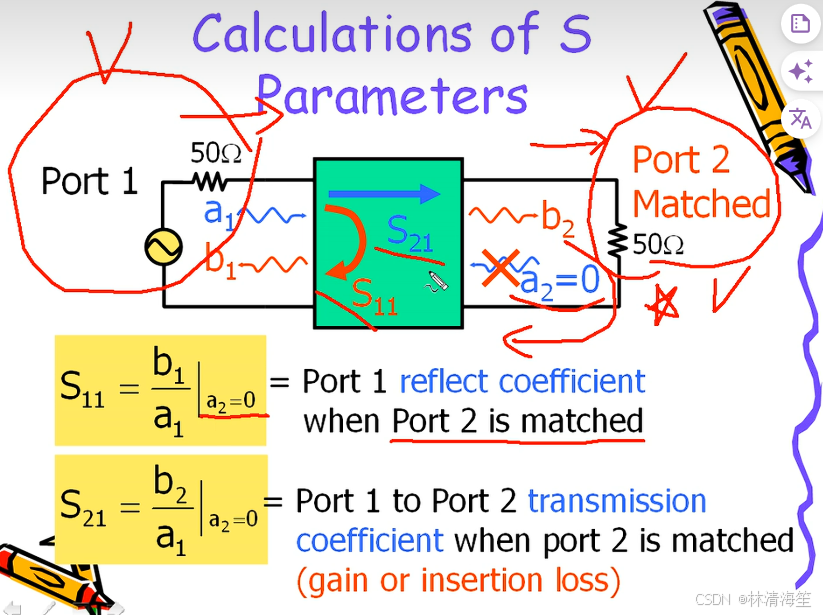

  从port1发射到port2，即port1为电压和50欧，port2是负载50欧。可以得到S11和S21。

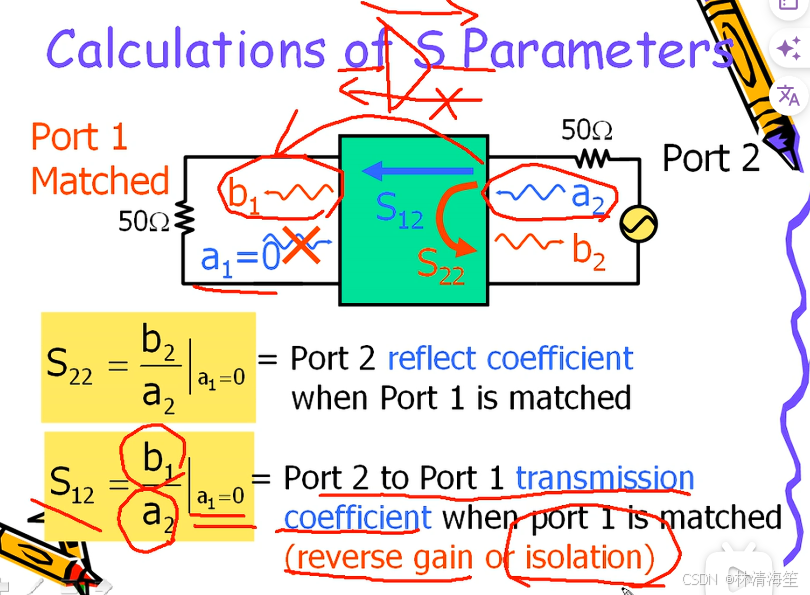

  然后换边，从port2射回port1，即port2是输入电压和50欧，port1是负载50欧。可以得到S22和S12。

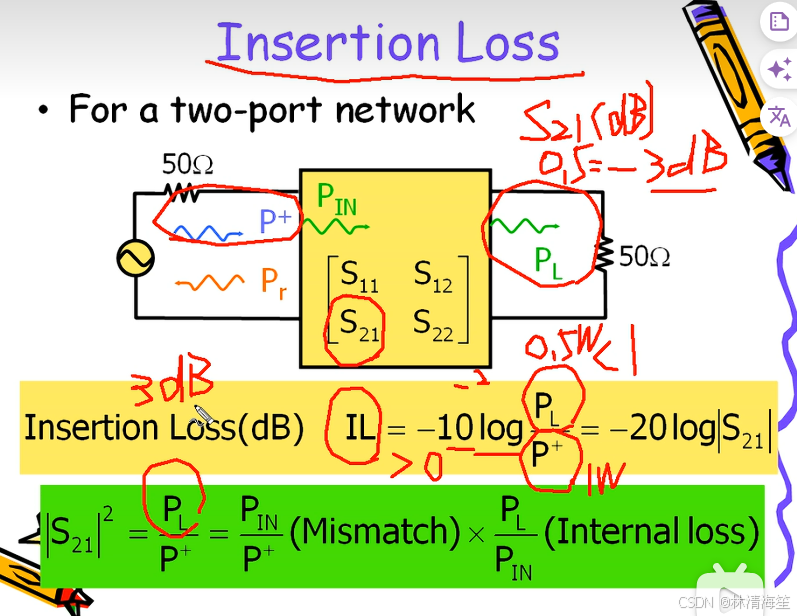

S参数基础知识

S参数（Scattering parameter散射参数）

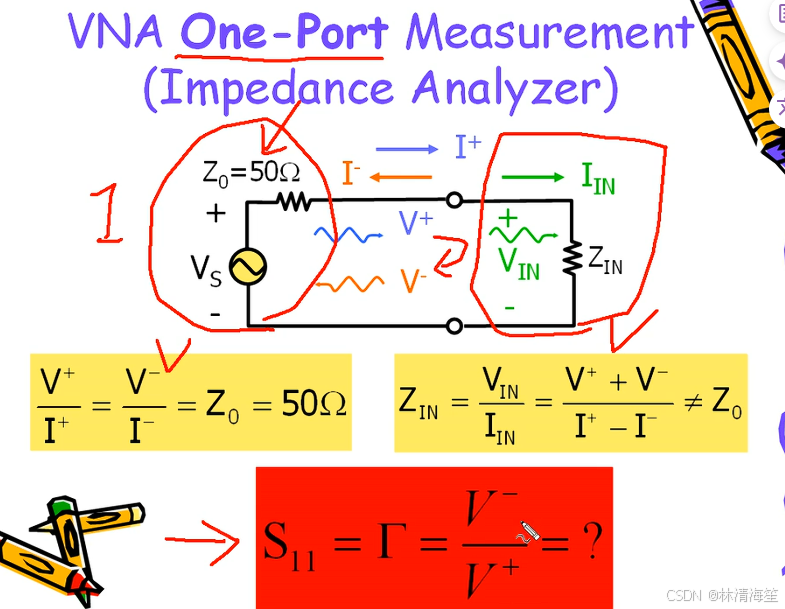

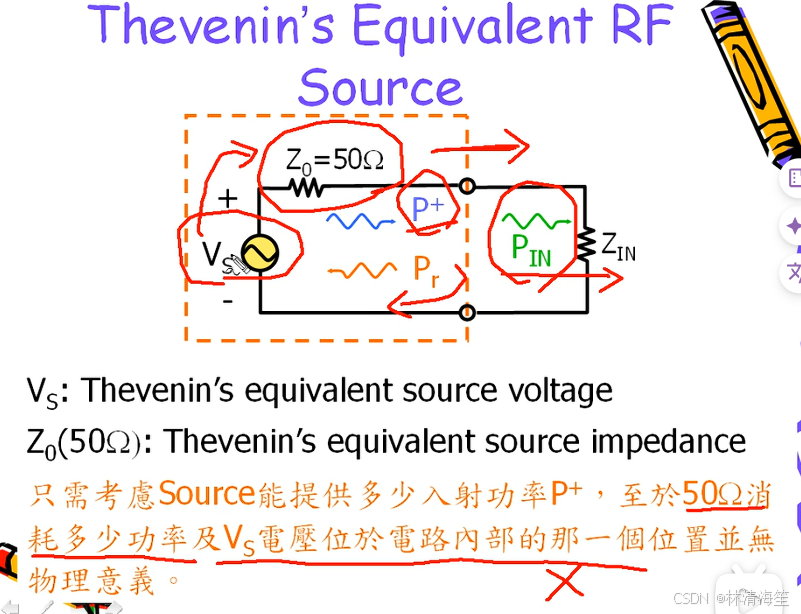

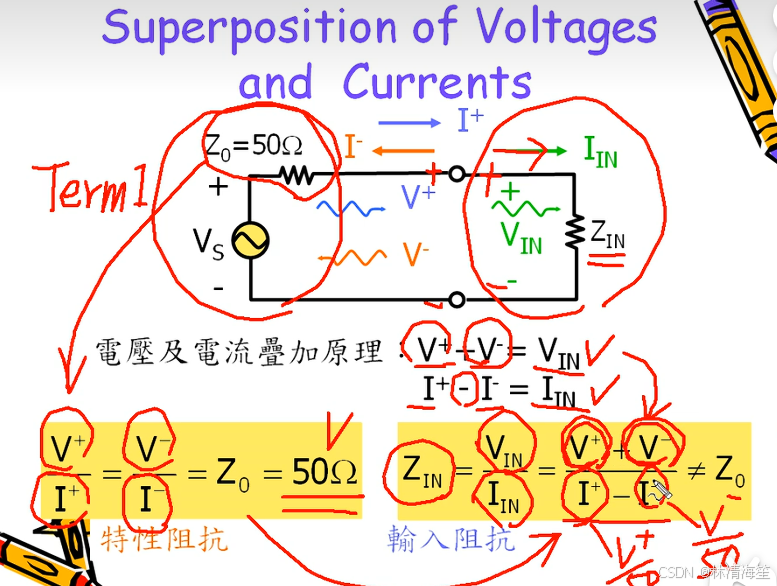

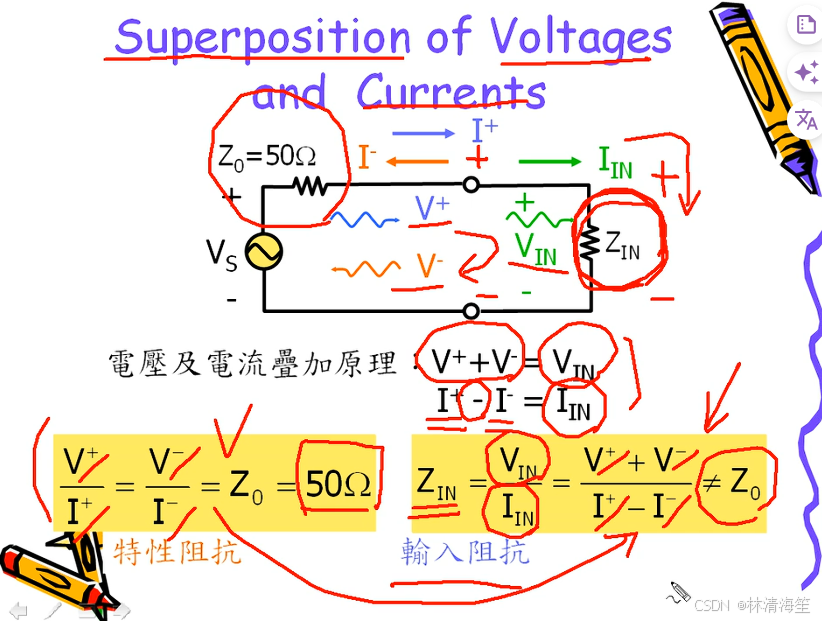

• 戴维宁等效RFsource

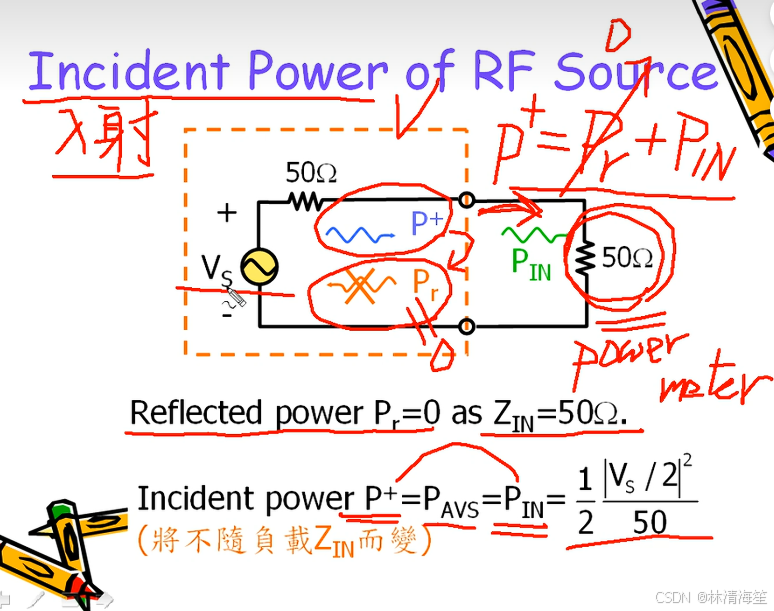

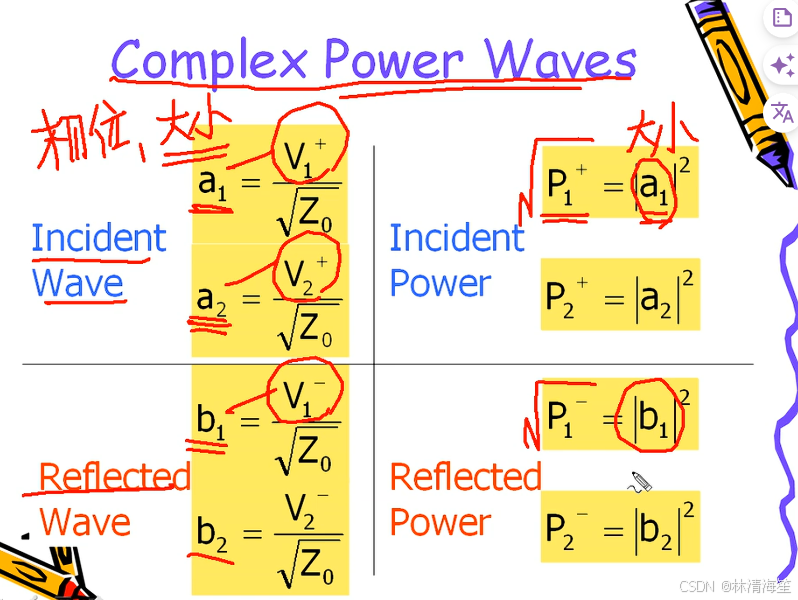

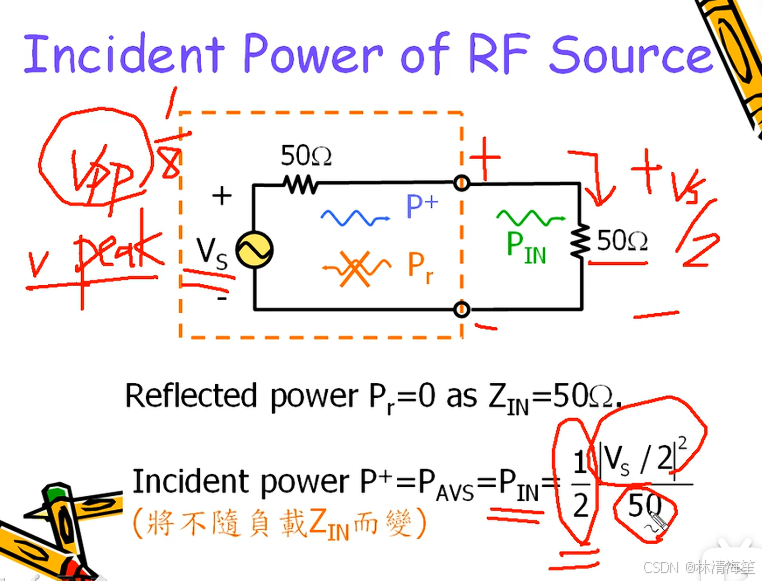

  测量仪器被等效为电压源和输入阻抗。入射功率P+ = 反射功率Pr + 输入功率Pin（到负载）。仪器上能够调节的功率为入射功率P+。

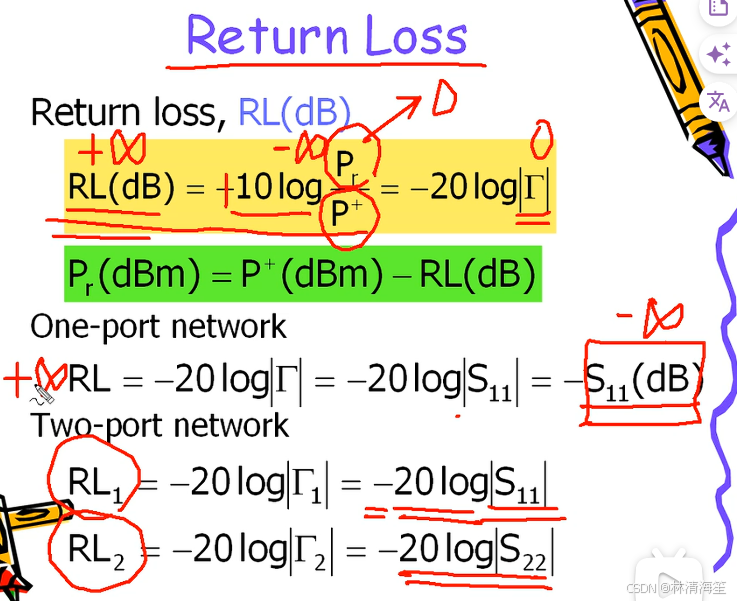

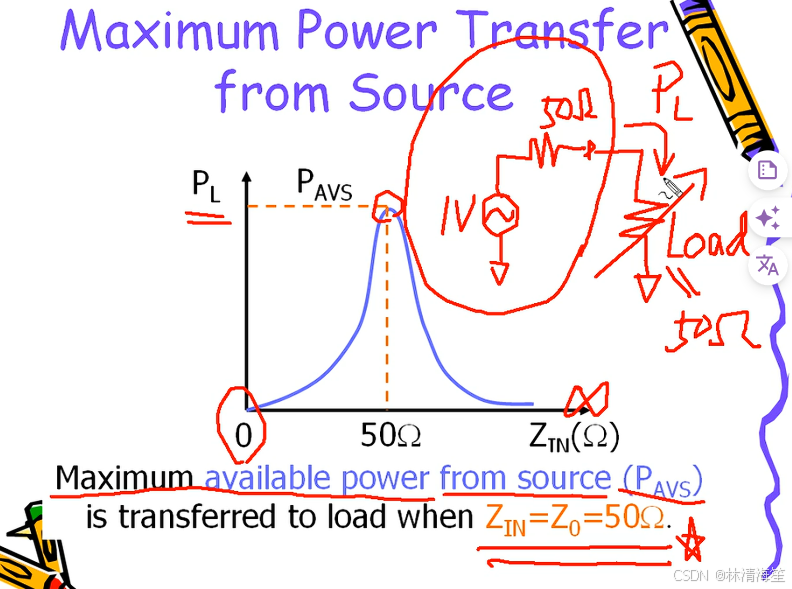

• 最大功率传输
  当负载等于source阻抗50欧时，输出功率达到最大，即没有反射功率的存在。
  source能够送出最大的可用功率Pavs

  Vs是峰值peak电压，
  如果是Vpp，那么前面的系数是1/8

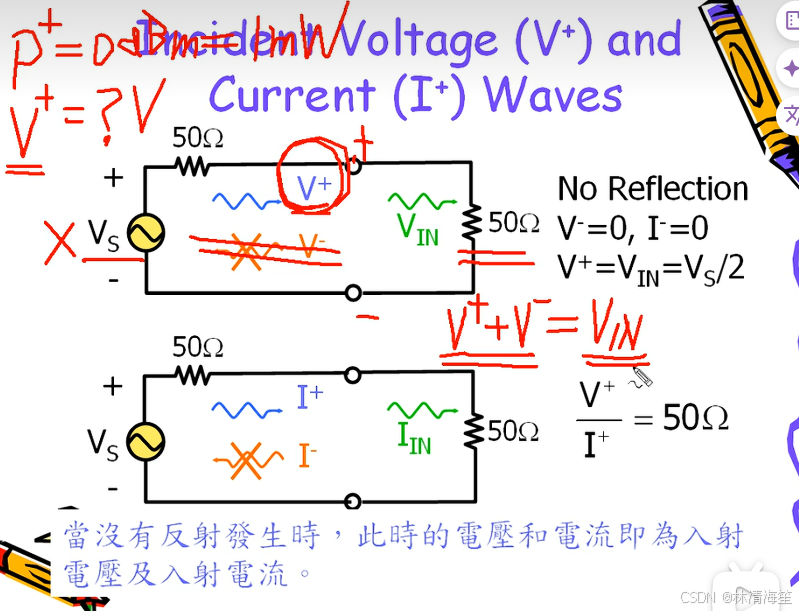

  当负载连接50欧电阻时，没有反射电压，因此两侧到的输入电压Vin就是入射电压V+。

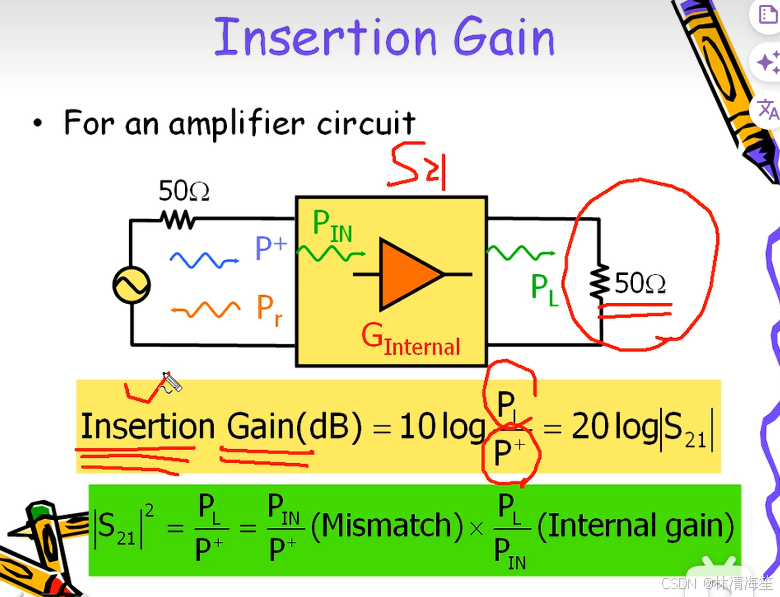

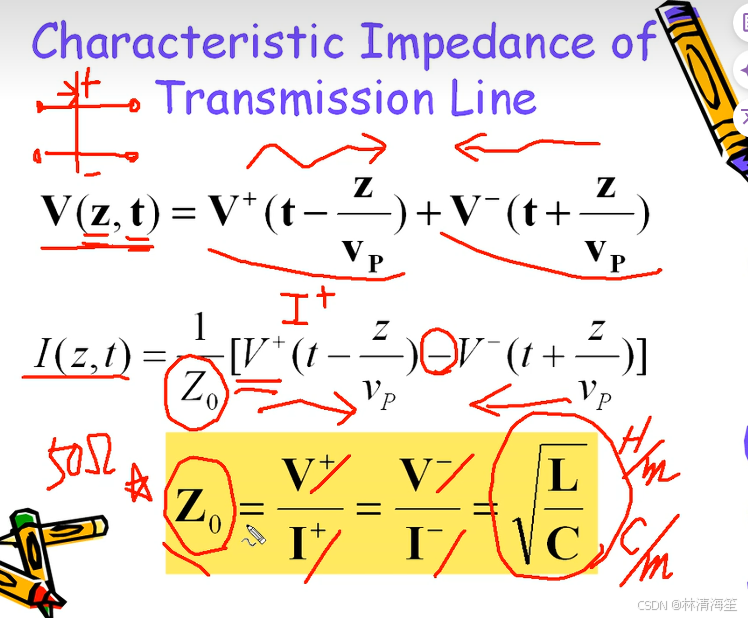

• 传输线特性阻抗Z0

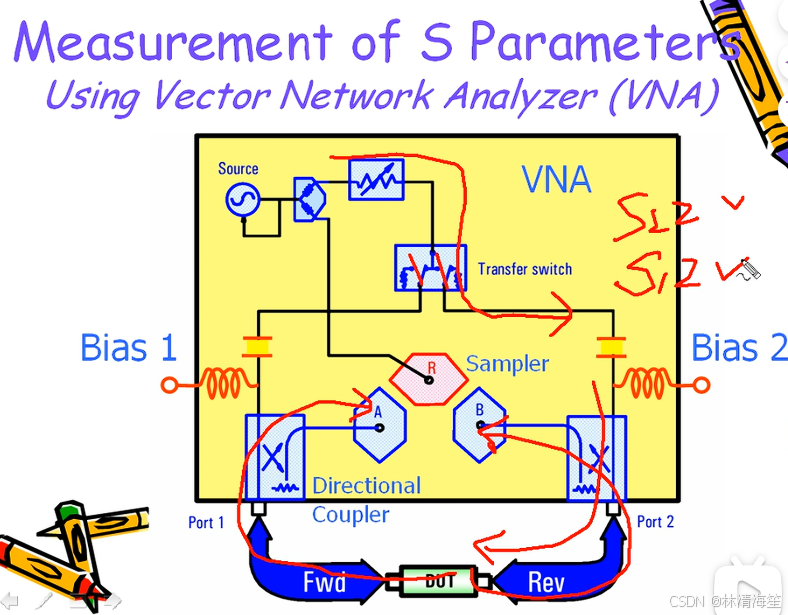

S参数测量

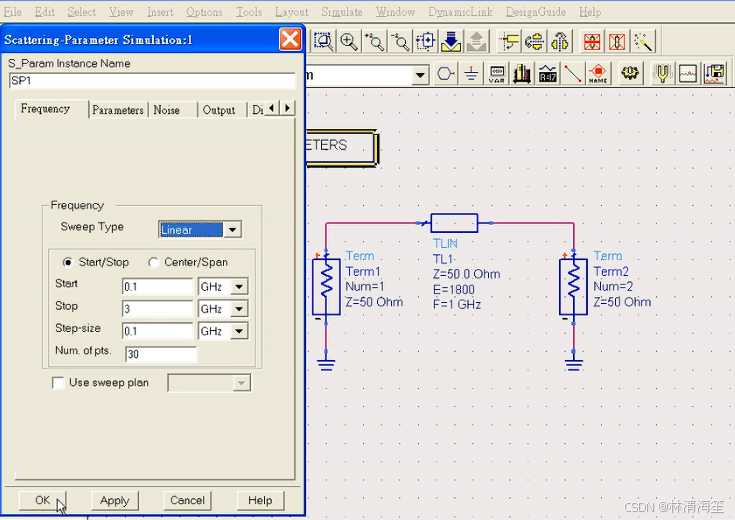

从0.1GHz到3GHz扫频

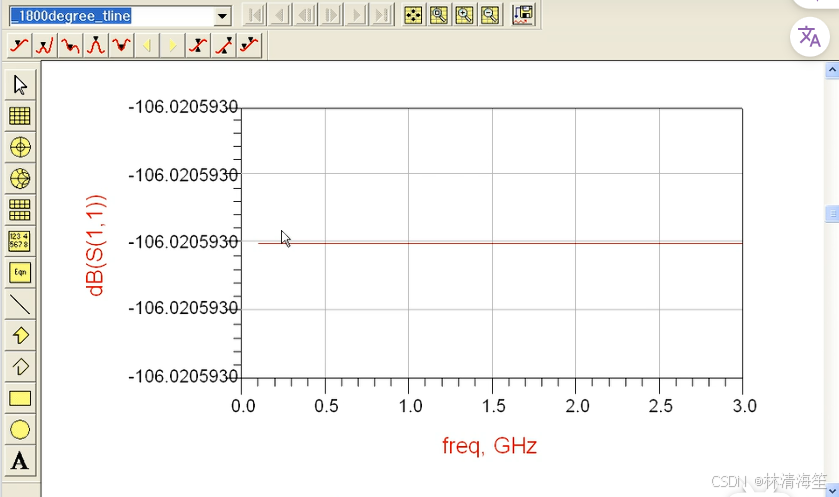

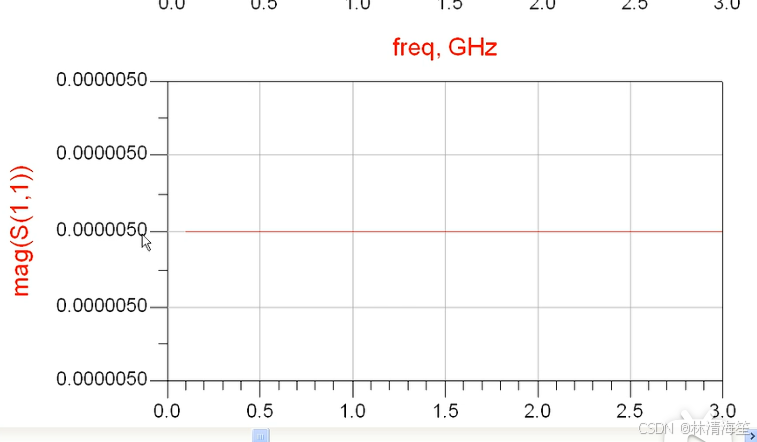

• S11
  dB

  幅值趋近于0，几乎没有反射
  此时相位不需要看，是不准确的

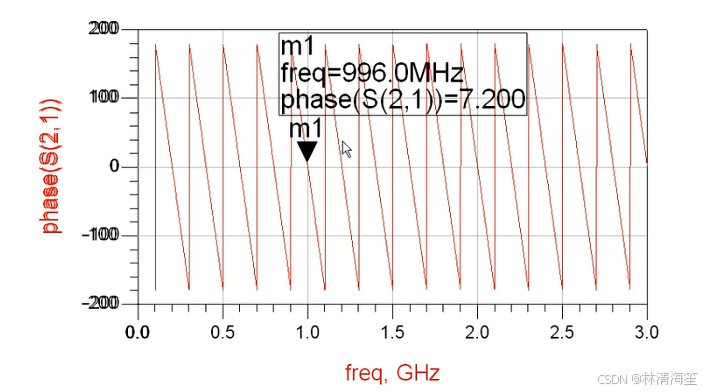

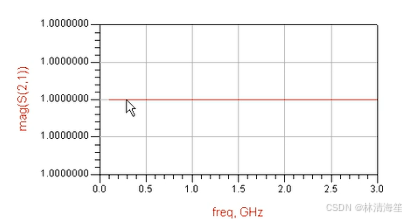

• S21
  增益趋近于0dB

  幅值为1

  电角度1800度是port2出来的phase要比port1进去的phase差1800度。

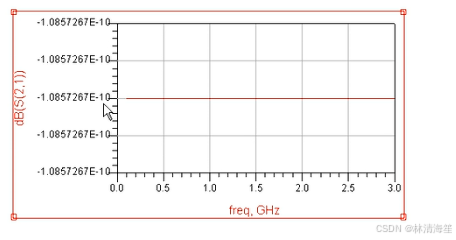

  我们选定1GHz对应的S21的phase，接近于0度

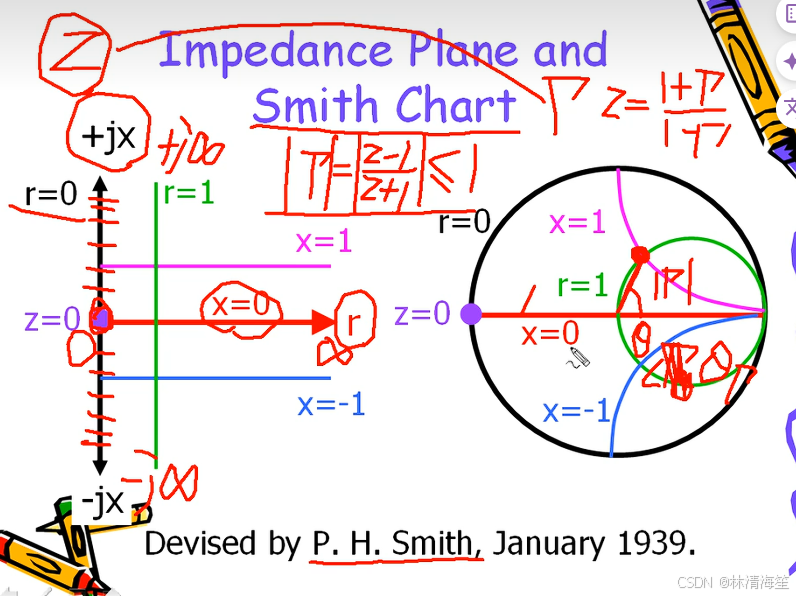

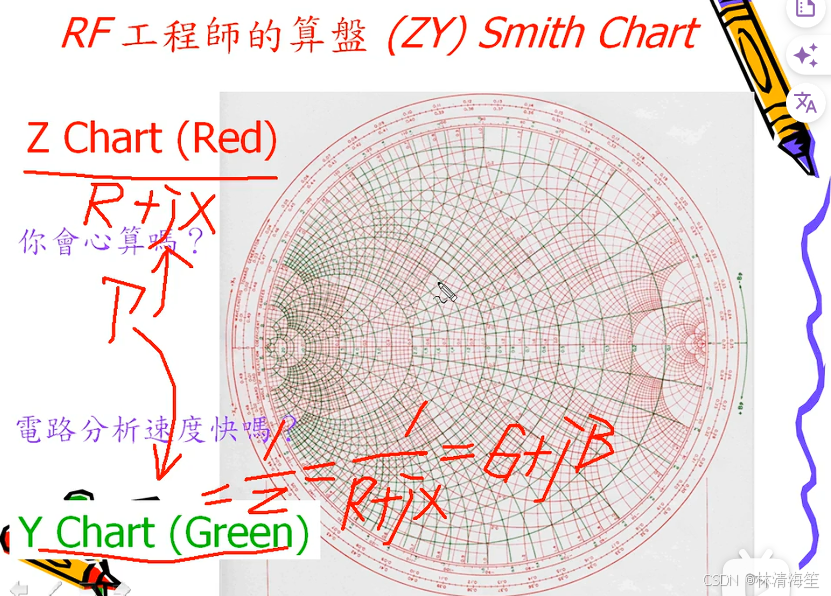

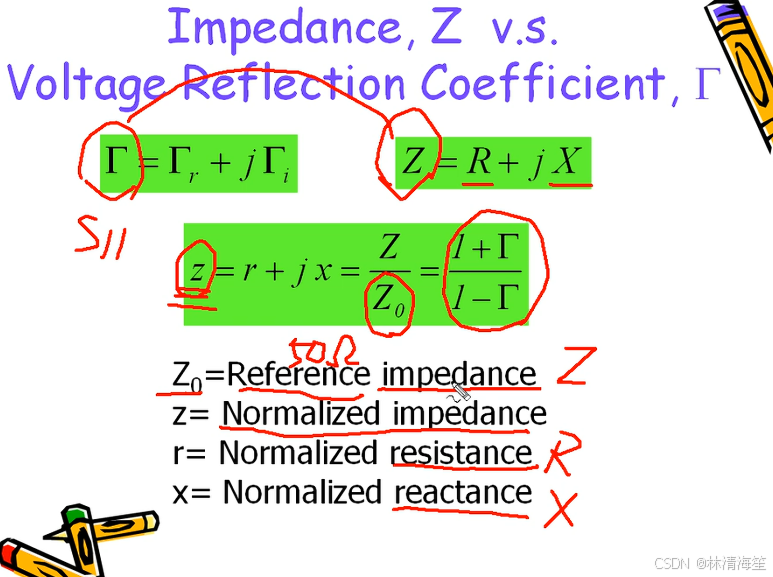

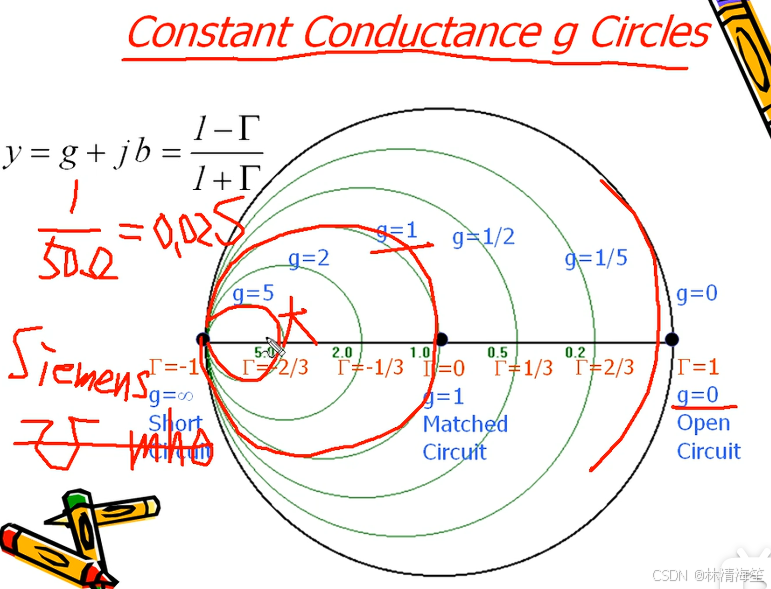

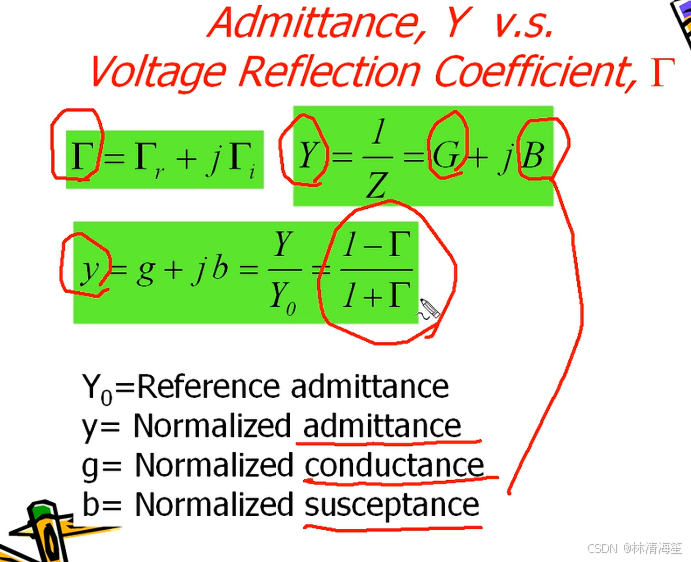

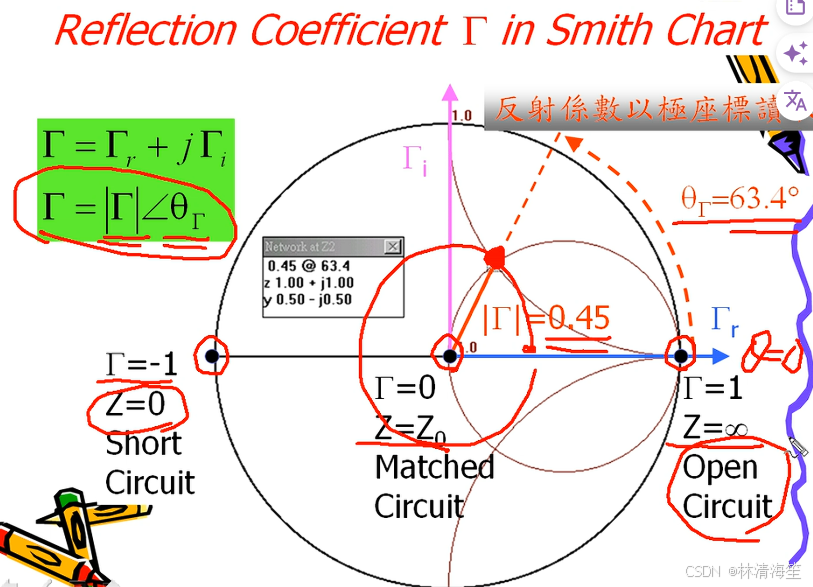

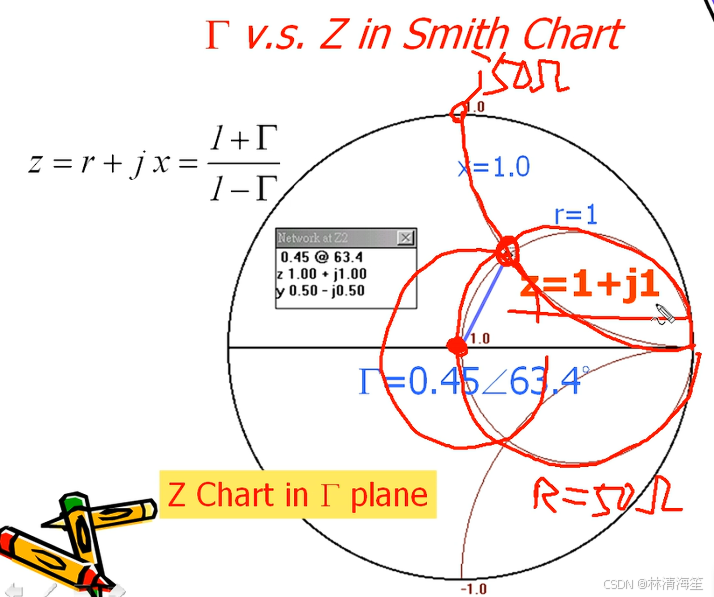

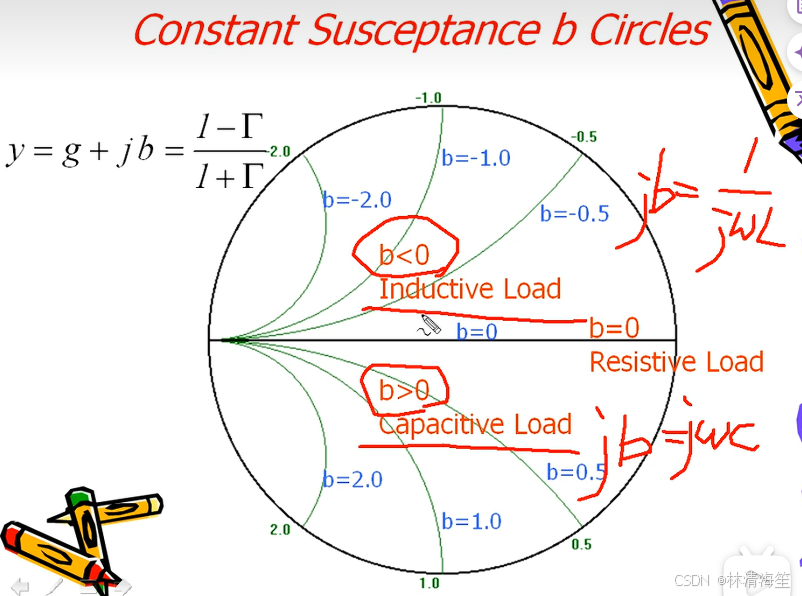

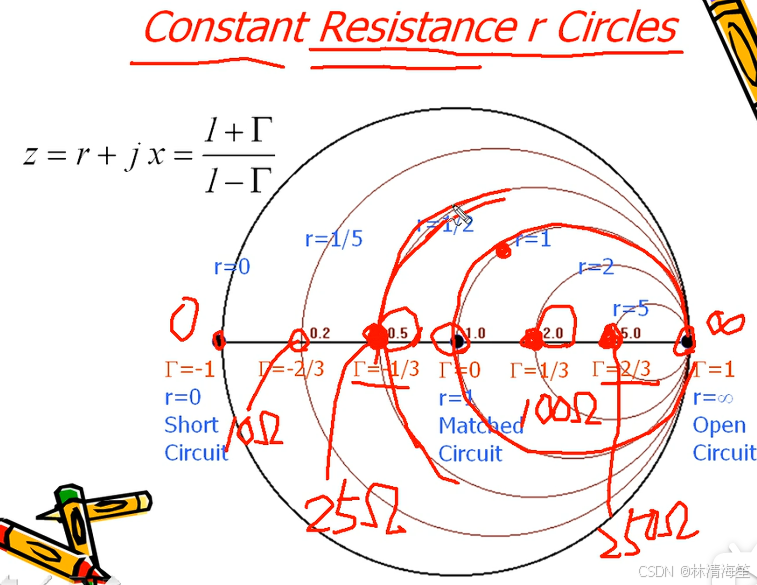

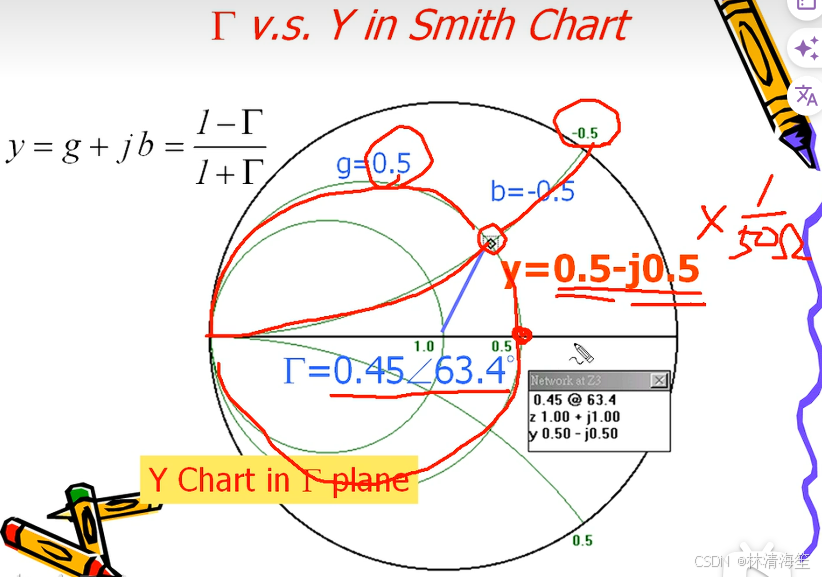

史密斯圆基础知识

50欧传输线

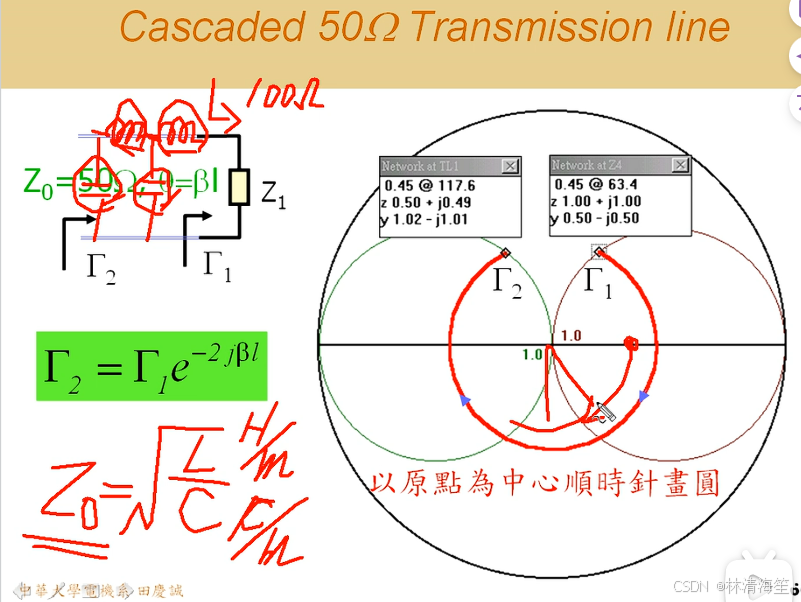

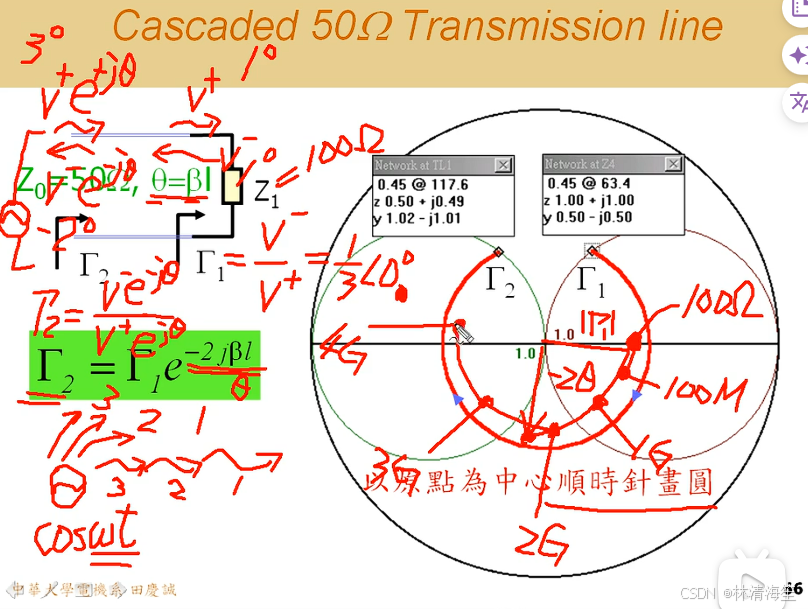

假设Z1为100欧，在1GHz频率下的角度为45度，

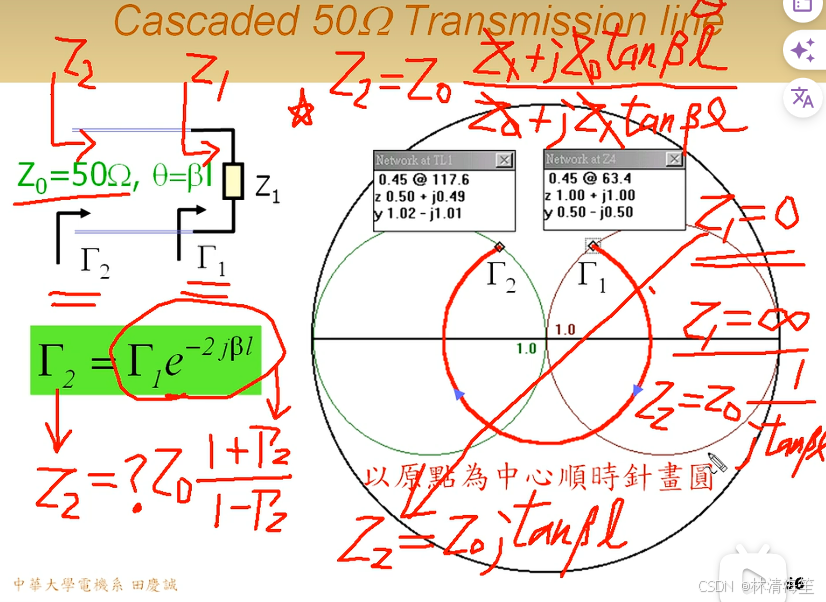

从F1往后退到F2，相位角要多变化e^-2jBl

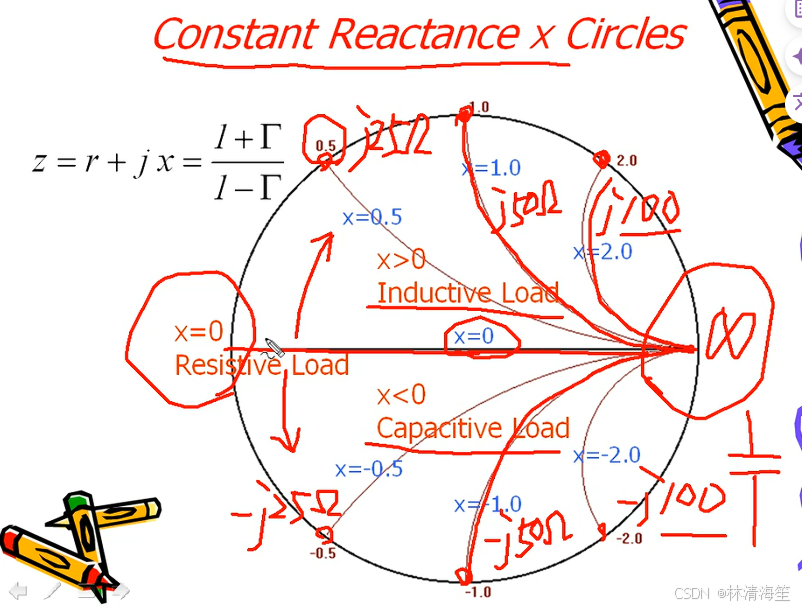

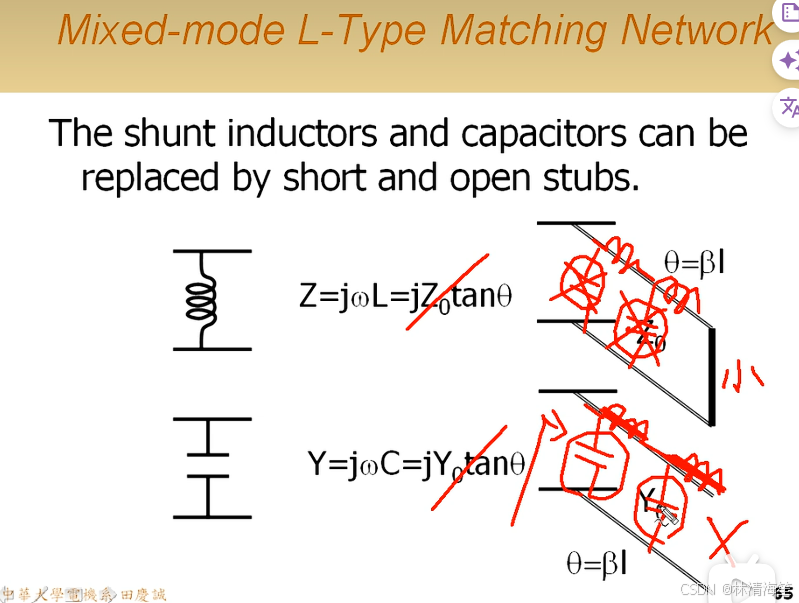

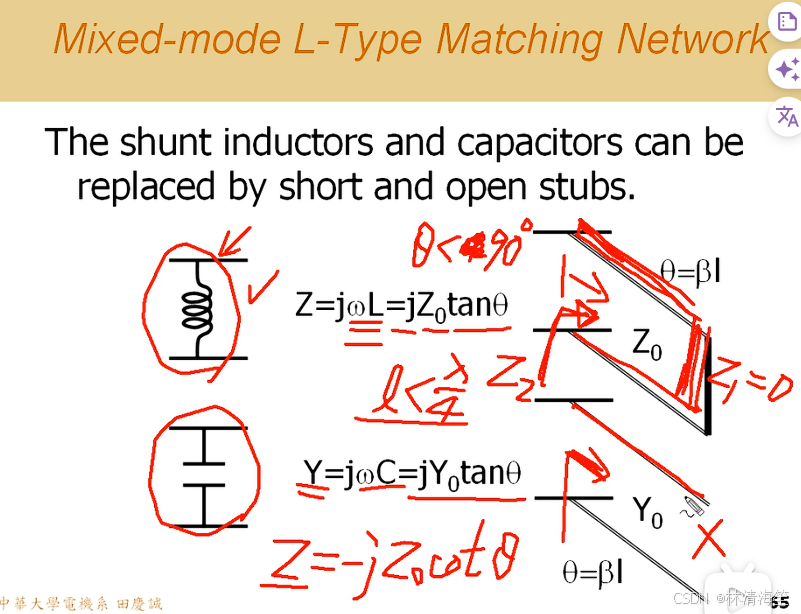

L小于四分之一的波长可以视为电感

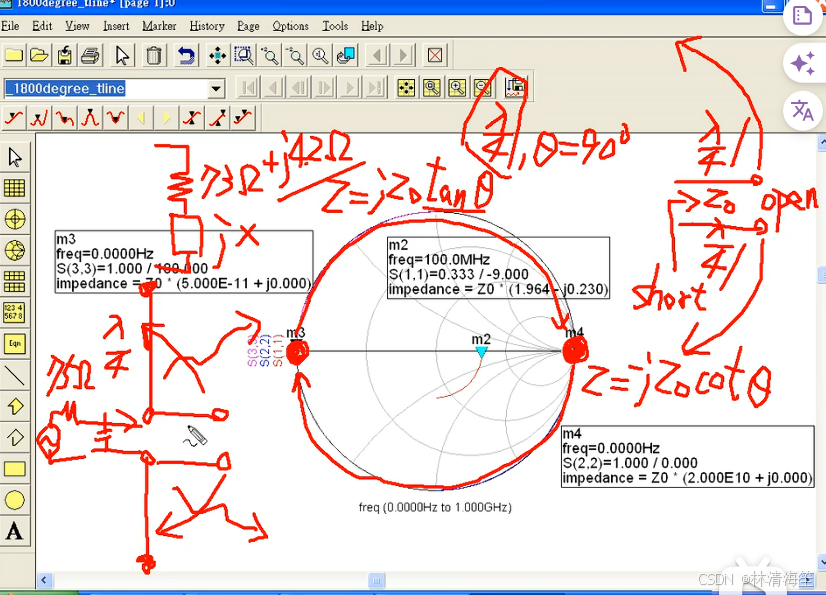

史密斯圆仿真

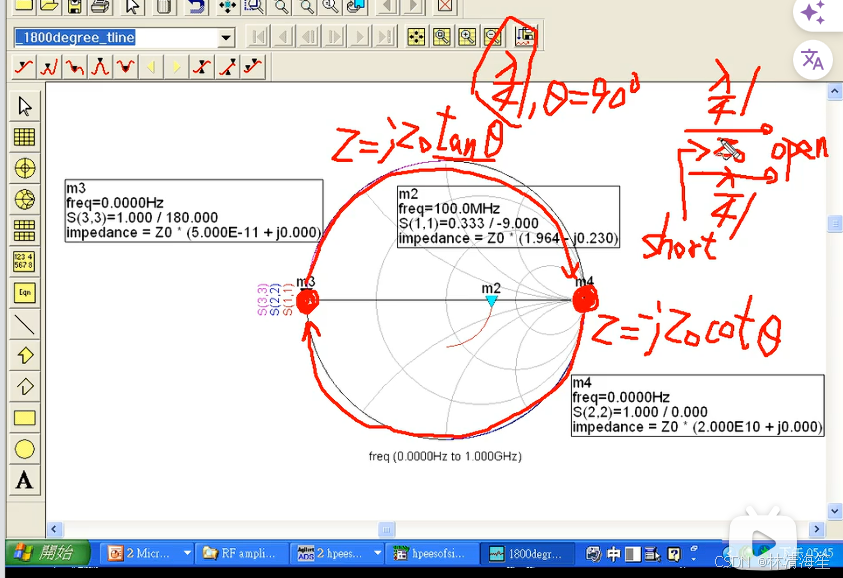

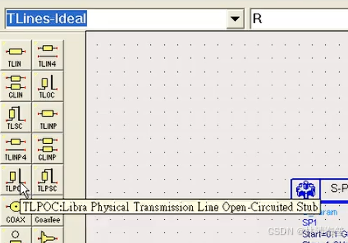

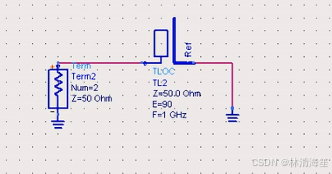

open stube

首先找到open circuit stub

Reference接地

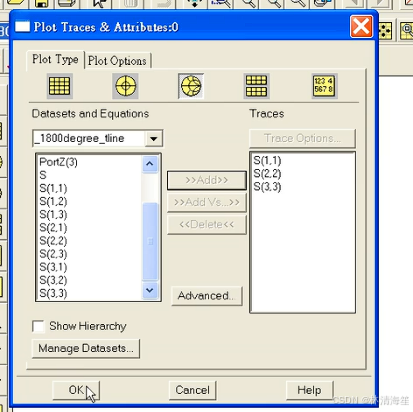

查看此open stube的S参数，由于是port2打进去，所以只能看到S22。

short stube

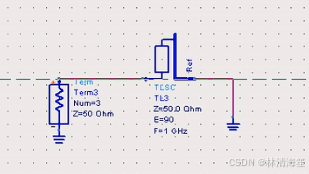

port3看到的是S33
三个port是单独的

开始仿真

将三段传输线的电角度都改成45度。

当l为四分之一波长，即θ为90度，
那么2θ，顺实针转动180度，到开路open stube。
open stube经过四分之λ额，从左端看进去就变成short stube。

现在，把两条传输线拉开一定角度，这时候电磁波不再局限在传输线内，开始往外辐射，这时候从左端看进去，存在等效电阻为73欧。要计算辐射的总功率，再除上给定的电压值。还存在的一定电感型，在前面加上电容进行匹配即可。
