版图Layout绘制技巧及其相关快捷键

来源于B站视频教程：Cadence Virtuoso Layout 电路版图绘制技巧及其相关快捷键

---

本文主要介绍了模拟IC设计中利用Cadence Virtuoso 软件进行版图绘制(Layout)的使用技巧及其相关快捷键。

一、版图前准备操作

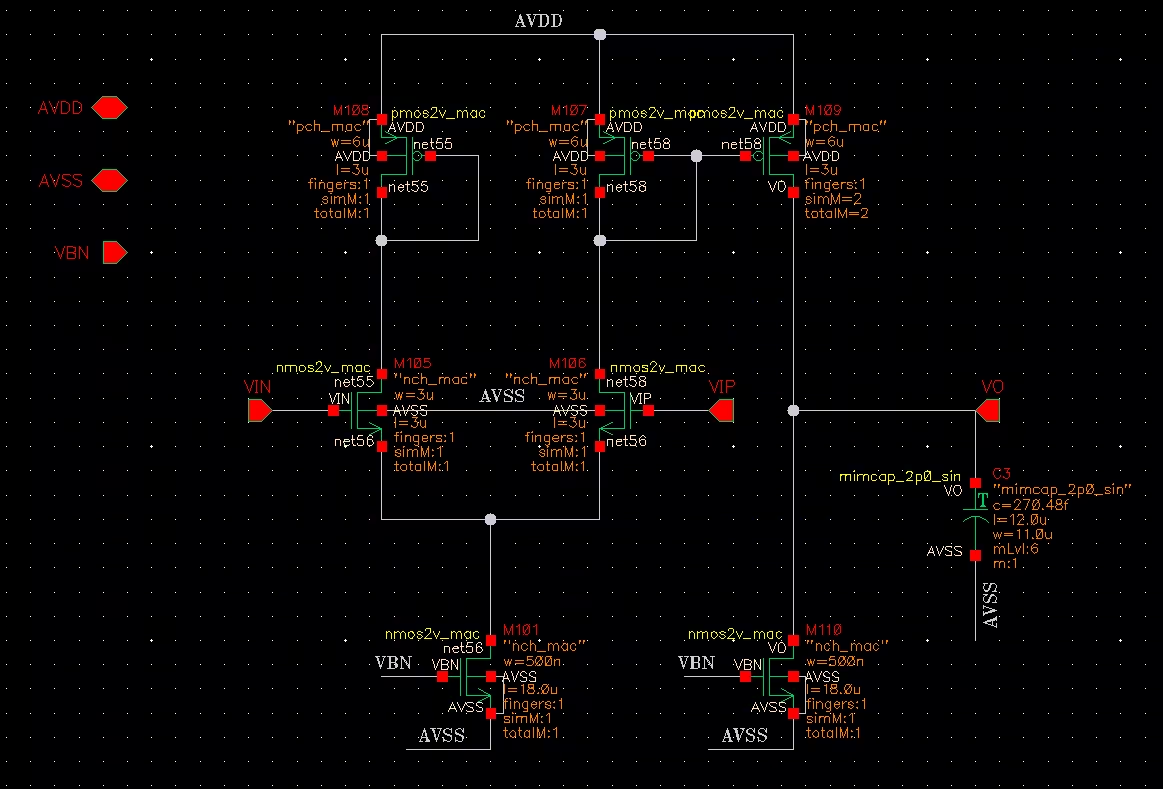

• 画好原理图，打好pin脚（pin最好以全大写的形式书写，以防后续操作中可能出现Bug）

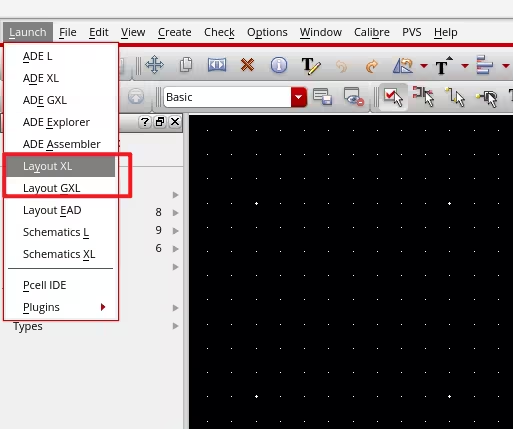

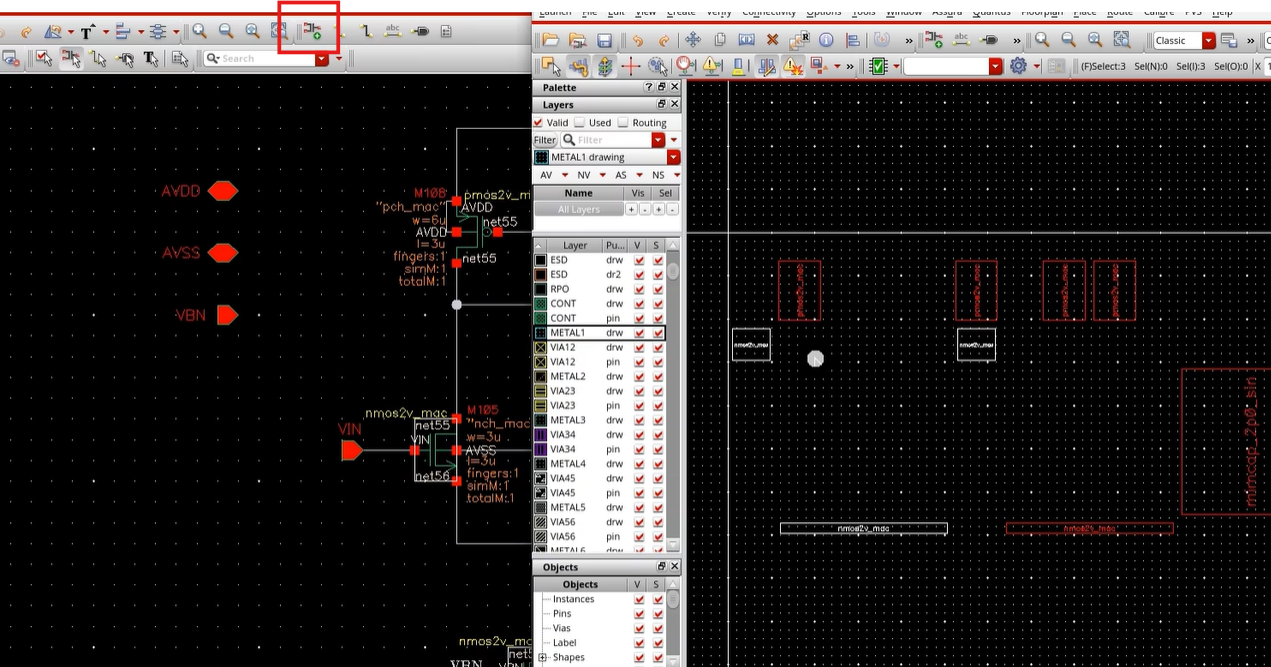

• 在准备绘制的原理图界面启动layout XL/GXL

• 利用layoutXL/GXL绘制版图的方式有一个好处是，后续的版图和电路图之间会有链接的关系，并有自动高亮的提示，方便更加快捷绘制版图。



• 在更进一步操作之前，首先要去查看所使用工艺库的layout design rule文件，里面会有规定相应网格的大小，确定栅格单位设置大小

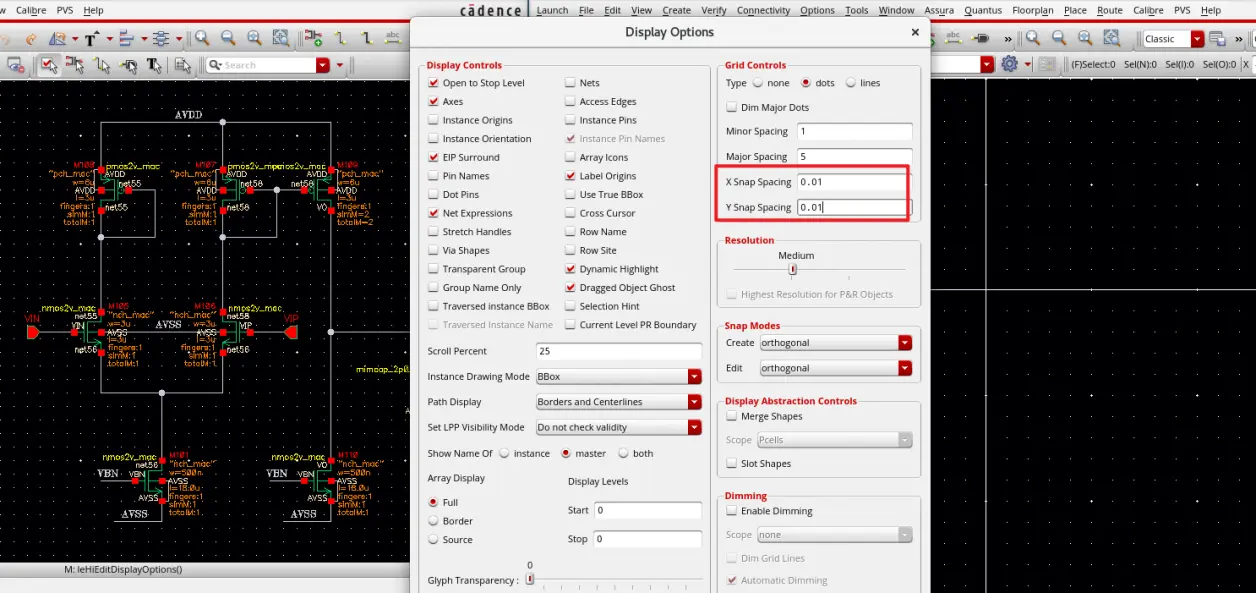

• 在layout界面按e，设置网格大小与design rule匹配，单位默认为um

• 这个工艺库所对应的大小为0.005um

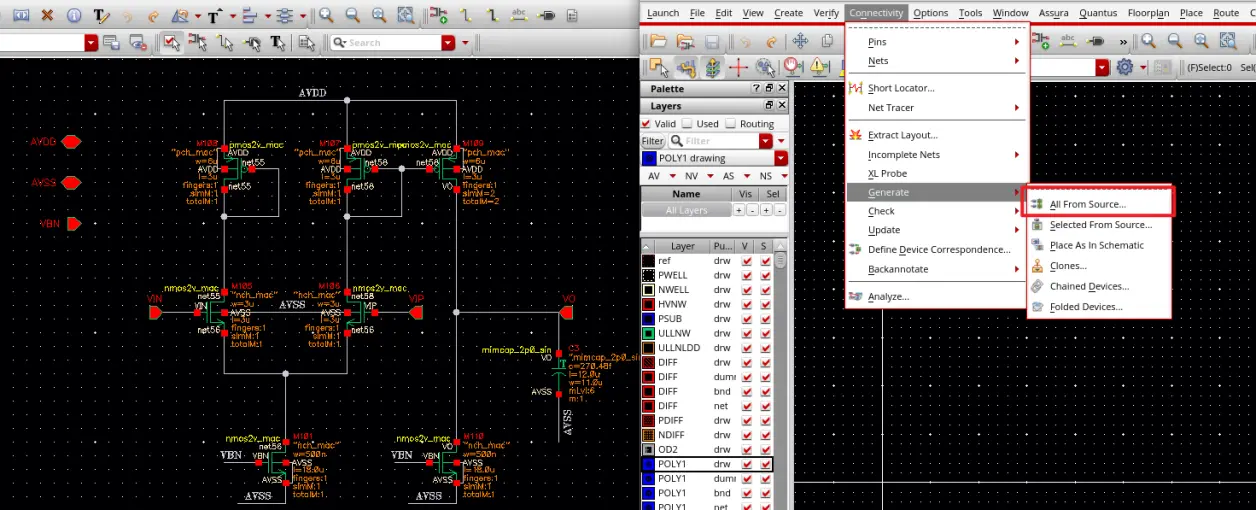

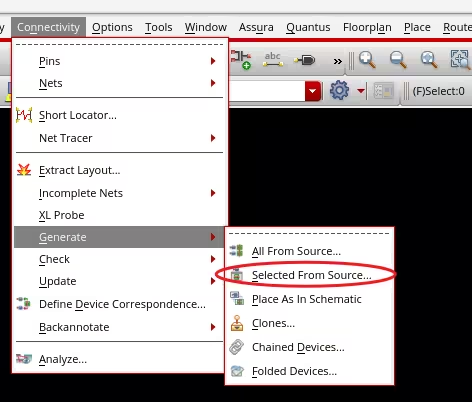

• 直接根据原理图生成版图


• 这里无需创建pr boundary边界，主要是用于数字IC中的要求。

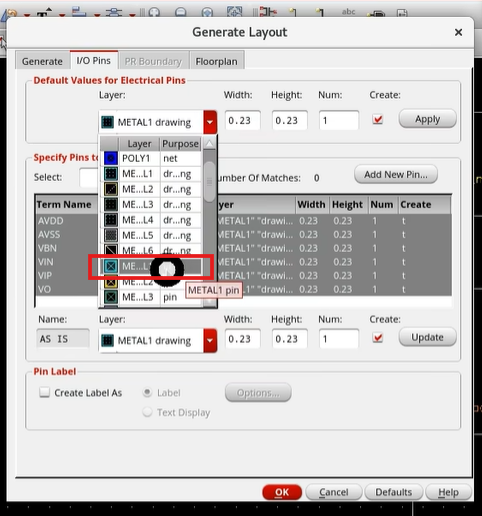

• 点击IO pins，就可以设置对应pin的产生。

• 选中所有元素，


• 然后选择pin所在的层次，然后点击Apply

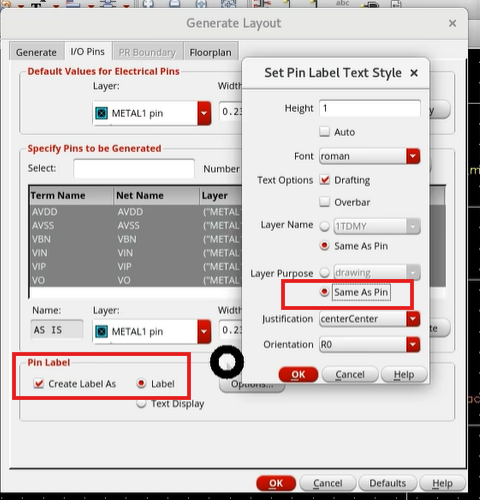

• 相应给pin打上label

• name与pin保持一致，purpose也与pin保持一致

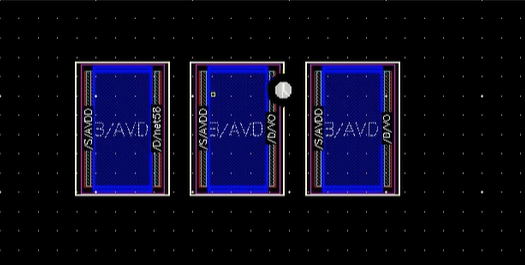

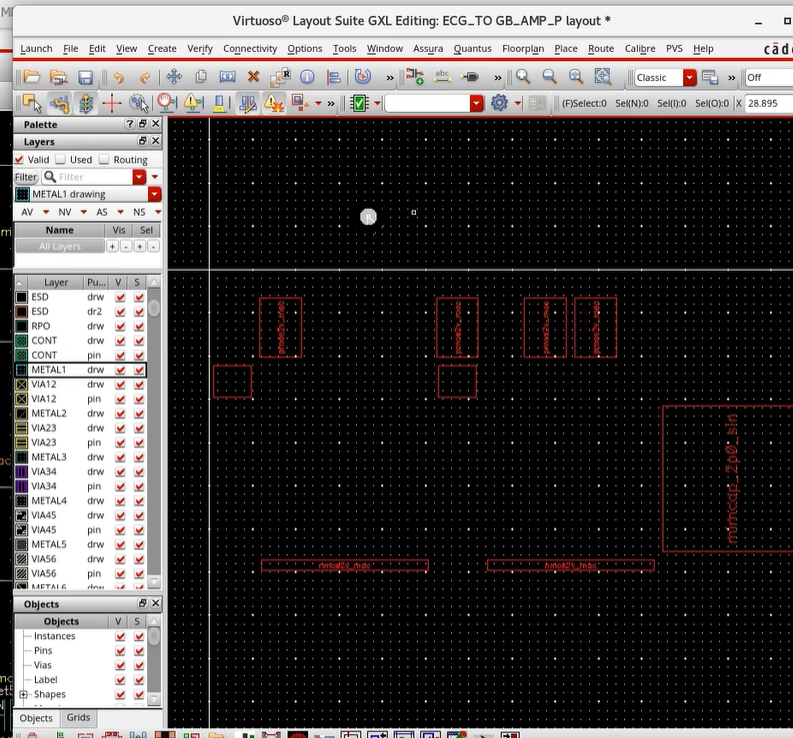

• 然后就自动生成对应元器件的版图了

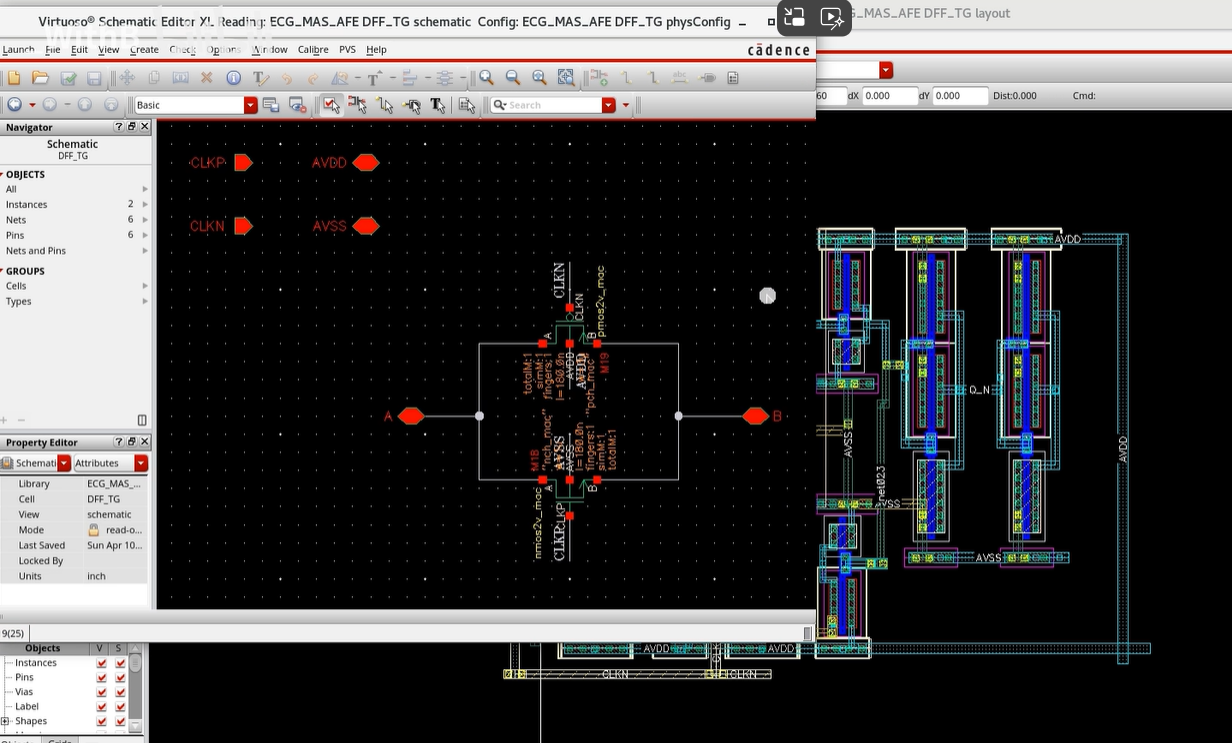

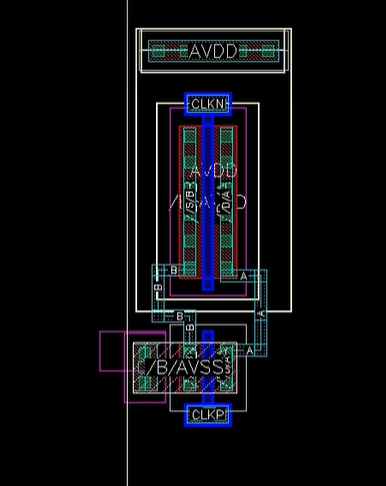

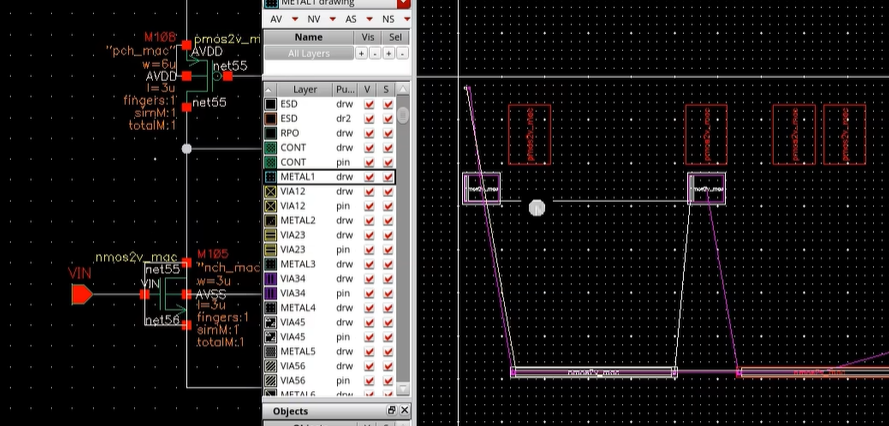

• 其是可以将版图与原理图进行高亮对应的，对应的连线也会进行高亮显示

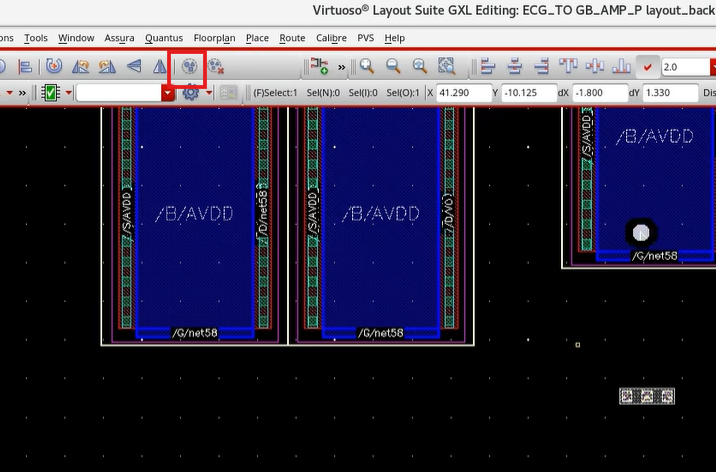

• 如果只想查看管子高亮，取消查看连线高亮

• 点击只选择管子的按钮，那么就只会显示选中的三个管子


• 但是现在只能看到元器件的名字，如果想查看器件版图内部细节

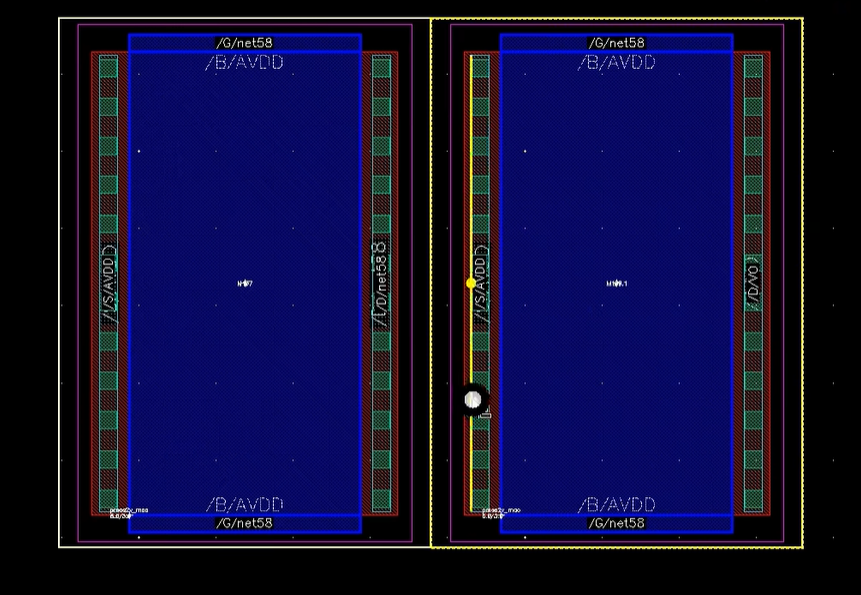

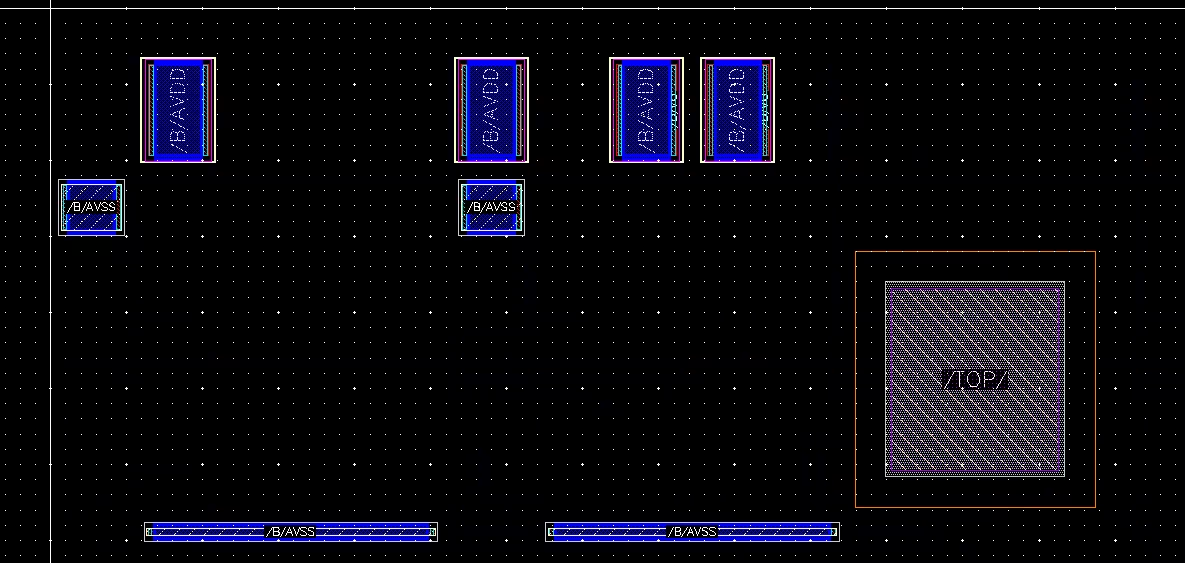

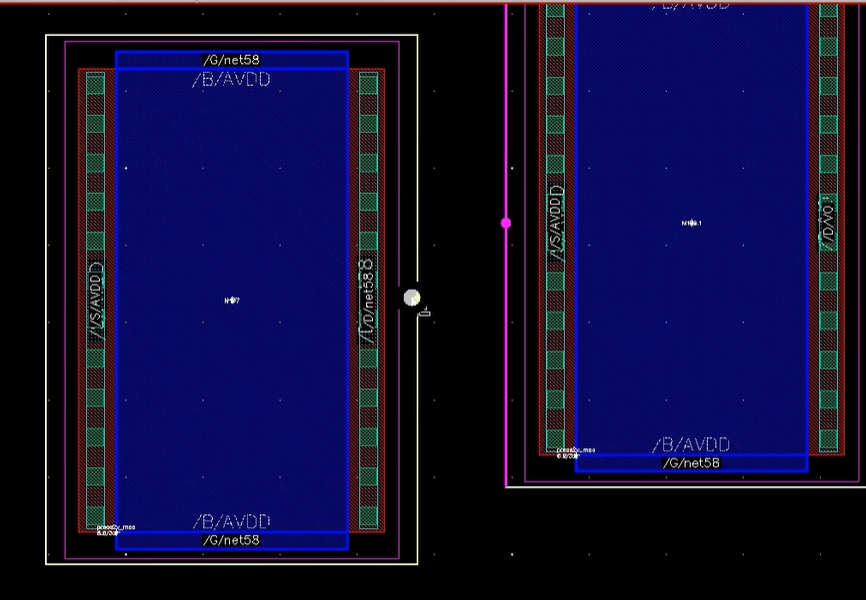

• shift + f：显示器件版图细节

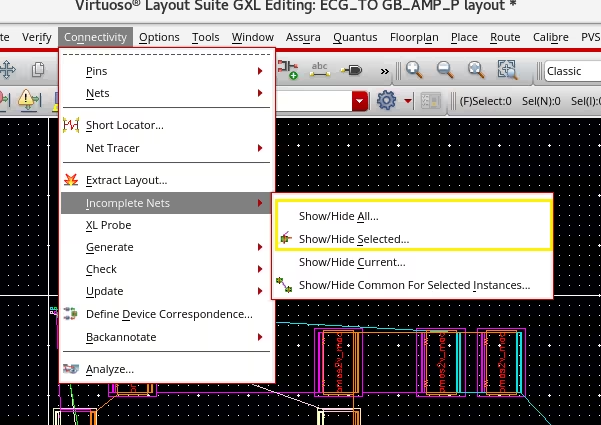

• 根据原理图连接关系，可以显示版图中未连接的飞线

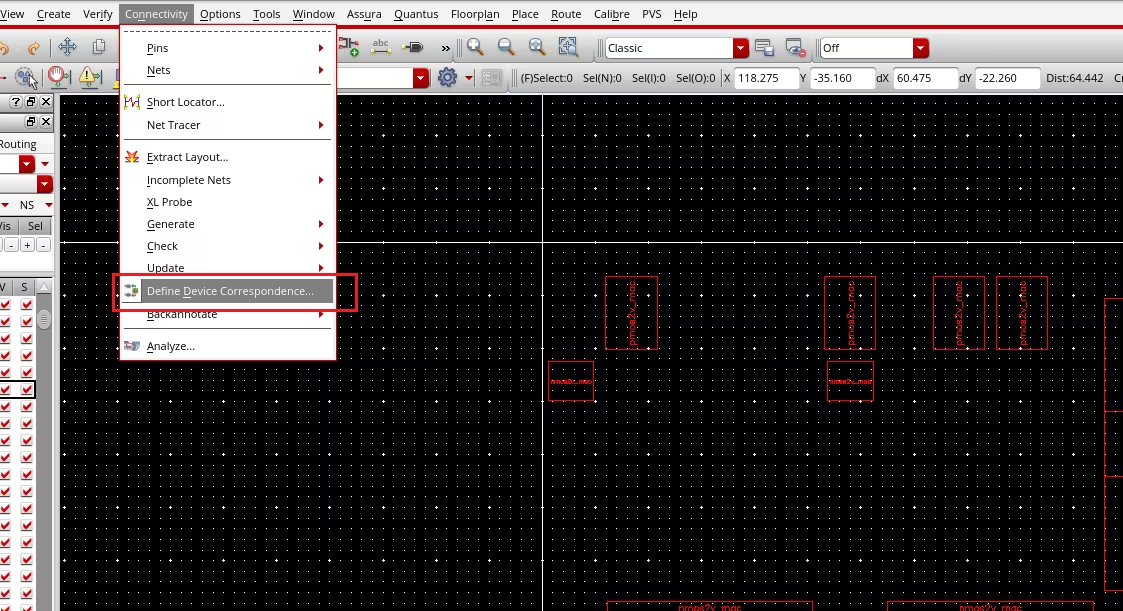

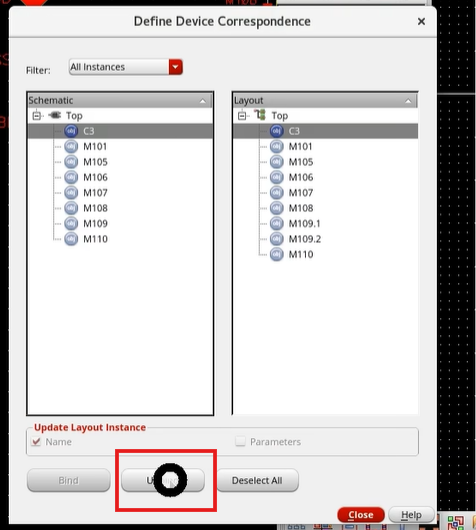

• 查看原理图与版图中器件对应的链接关系



• 如果想更改原理图和版图之间对应的连接关系

• 点击想要取消的网络连接，点击Bind

• 然后返回原理图就可以发现没有进行高亮了

• 如果想重新绑定，那么就选择Bind按钮


• 版图的构成：元器件（工艺厂商提供）、器件连接、阱连接、IO和PAD

• 模拟电路版图简略设计流程：

• 导入元器件 ——> 根据原理图连接关系进行版图布局（添加dummy器件），匹配器件相对位置摆放 ——> 规定金属走线横竖与奇偶的关系，元器件连接 ——> 阱和衬底连接 ——> DRC / LVS 检查 ——> 寄生参数提取

二、基础操作

1. 鼠标

• 左键单击 –> 选中或确定操作。如果点击处包含多个层次，则左键多次单击是在不同选中层次间切换

• 按住左键 –> 选中区域内所有组件

• 右键单击 –> 扩展操作

• 按住右键 –> 将原理图自适应到所选中的区域

• 滑动鼠标滚轮 –> 放大和缩小原理图界面

• Shift + 滑动鼠标滚轮 –> 水平滚动原理图界面

• Ctrl + 滑动鼠标滚轮 –> 垂直滚动原理图界面

• 按住shift可多选

• 按住Ctrl可取消多选

2. 键盘

• 下述键盘快捷键操作中，开启大写锁定后，大部分字母按键都会等价于Shift + 该字母按键

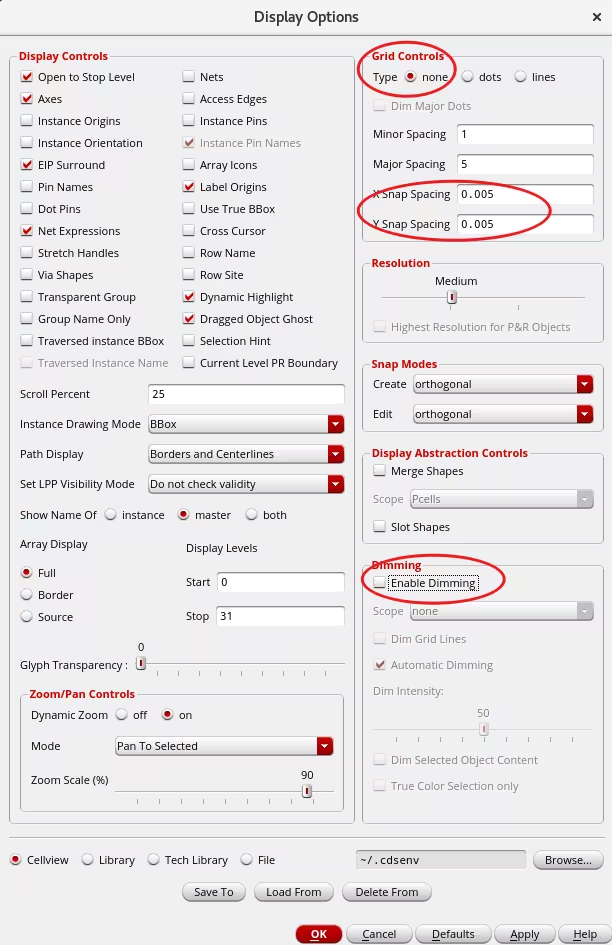

• e –> 打开显示选项。可修改网格点大小，开启display dimming，不显示网格点等等


• Ctrl+F or Shift+F –> 切换是否显示组件版图细节


• f –> 自动将原理图放大到适合屏幕窗口的大小

• shift+z –> 放大界面；

• ctrl+z–> 缩小界面；

• tab –> 转换到以点击位置为画面中心。

---

• i –> 添加组件

• q –> 编辑选中组件的属性

• shift + q（Q） –> 查看当前窗口的属性

–

• ESC –> 取消操作

• u –> 撤销上一步操作

• Shift + u –> 恢复下一步操作

• delete –> 删除

• ctrl + D –> 取消选择，用鼠标点击空白区域也可实现

---

• F2 –> 保存

• F3 –> 打开基础操作的扩展选项

• 标尺下F3可以调整标尺的大小


• F4 –> 全部/部分选择模式切换。在图形比较复杂时，可以仅框选图形一部分就同时选中多个图形


• r –> 添加矩形，一般用于绘制有源区，阱部等层

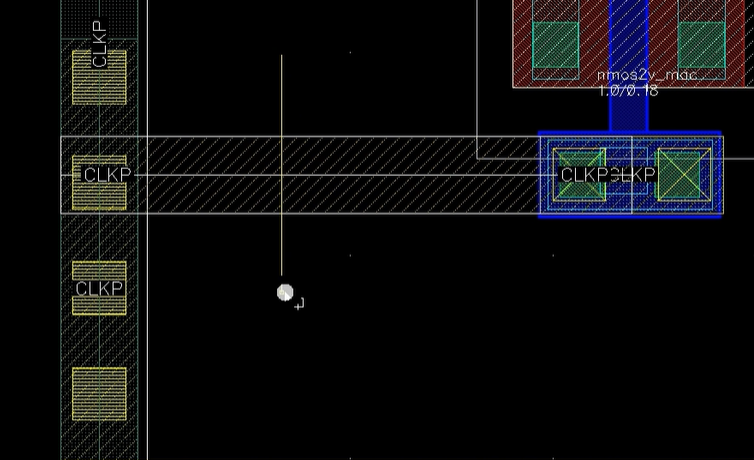

• p–> 添加路径，一般用于金属走线（layout XL下可以直接延展对应边界）

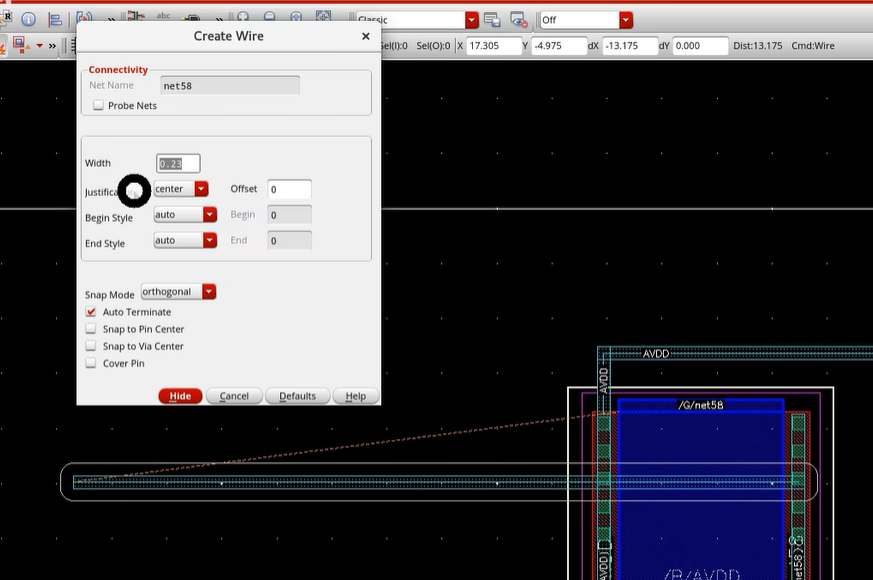

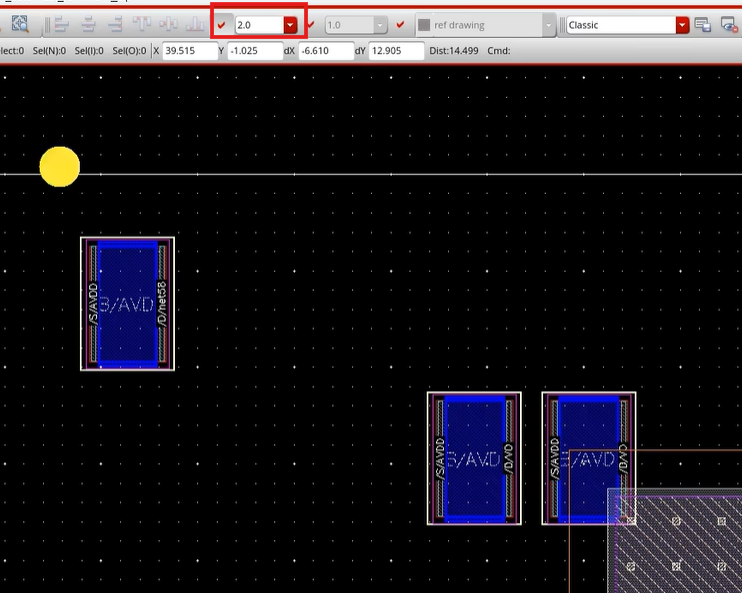

• F3 -> 调整走线线宽

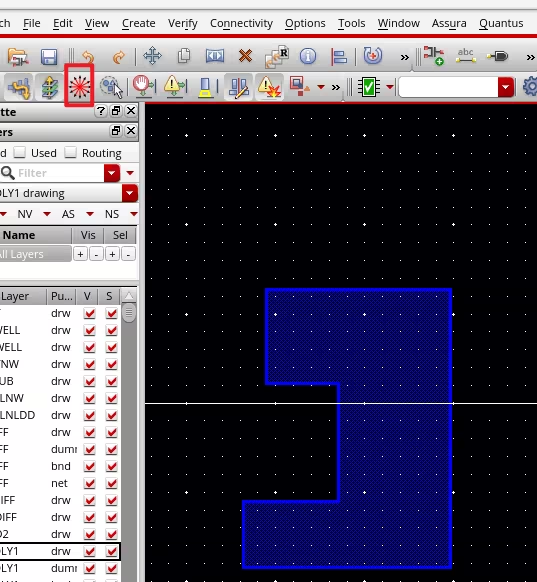

• Shift+P–> 添加多边形

• n –> 切换操作编辑方式，默认90°，在菜单栏中可以观察，90°/45°/任意角度三种模式间切换
  （如果是一条斜线，则表示为45度）



• m –> 移动组件

• Shift + M –> 组合所选中的多个图形（对metal来说，先要保证两者在物理逻辑上是相连接）

• c –> 复制元素

• Shift + c –> 裁剪图形

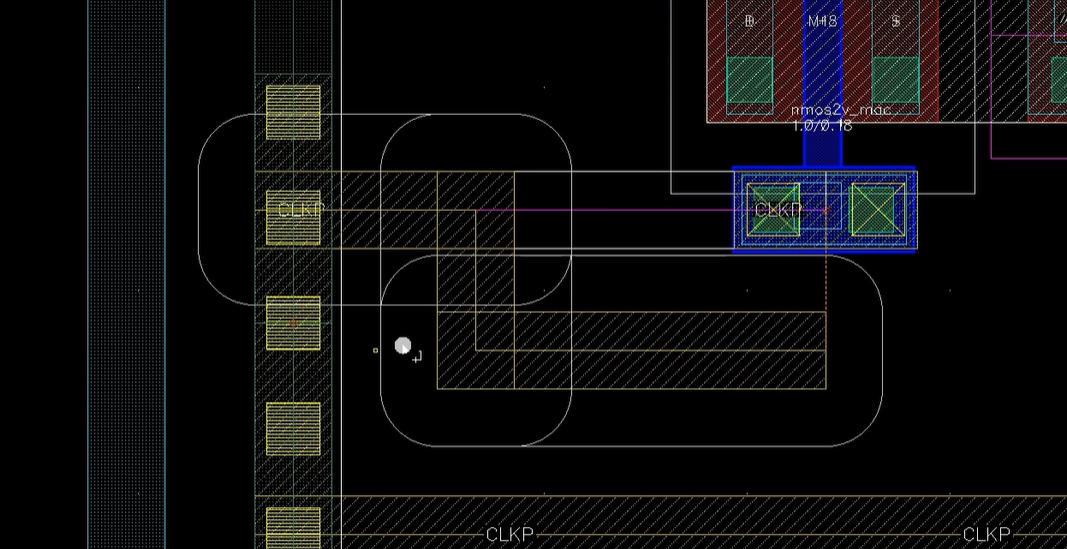

• Ctrl + s –> 修改通过p产生的连线走向
  先画一条线，然后就会沿着这条线修改走线的走向


• k –> 添加标尺

• Shift +k –> 去除所有标尺

• s –> 拉伸

• a –> 快速对齐

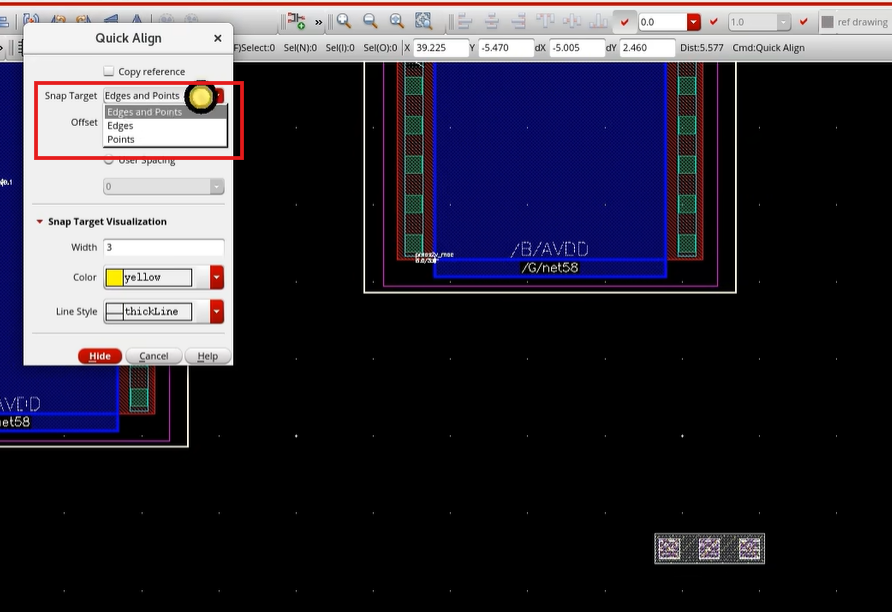

  点击A，然后选中两条需要对齐的边，进行快速对齐

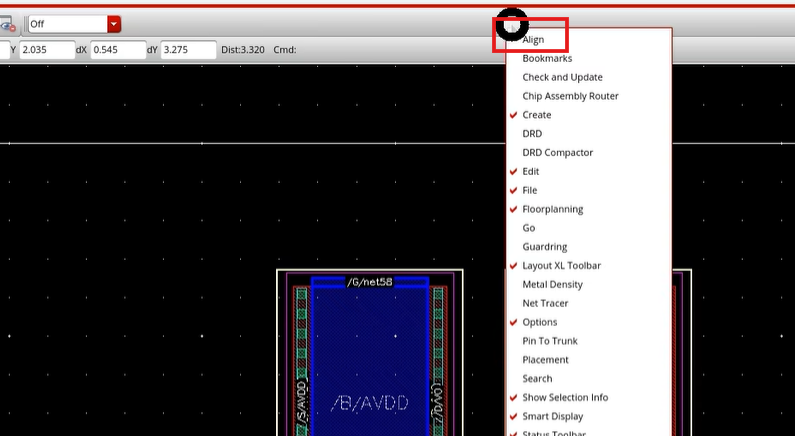

另一种对齐方法，打开Align选项框，通过按键将元件进行对齐

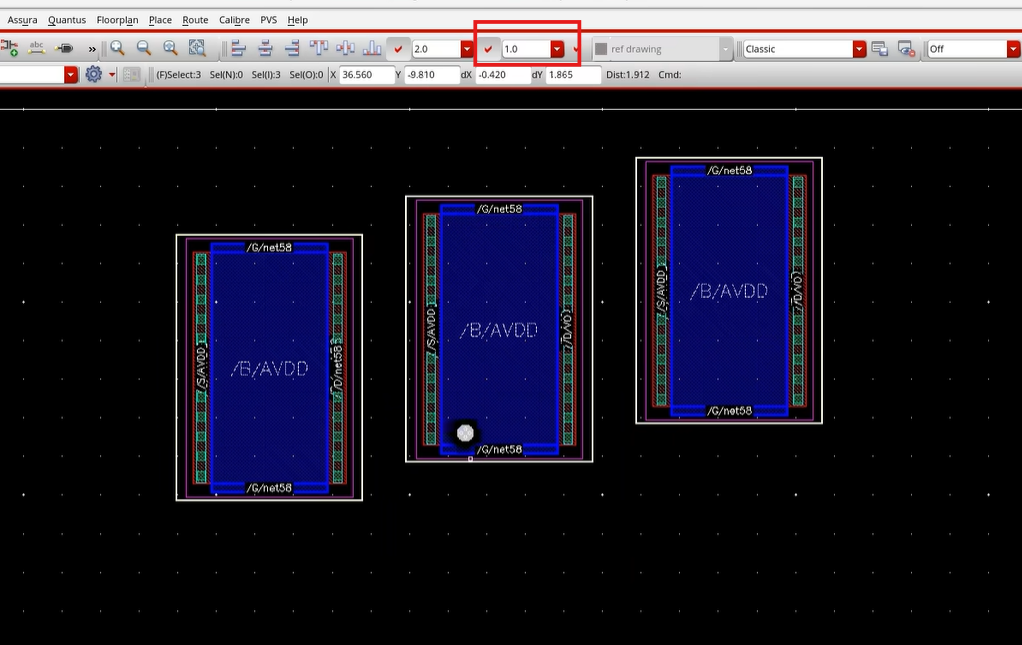

如果需要进行边距设置，勾上对钩，然后填入间隔距离。再进行上对齐就会有相应的对齐了


另一个选项就是纵向的对齐。这样横向2um间隔，纵向1um间隔进行对齐

以上大部分操作使用时都可以按F3打开扩展选项

• 对于不同层器件，可以先进行组合，再对齐


• 这里可以选择对齐的方式，是中心对齐还是边缘对齐

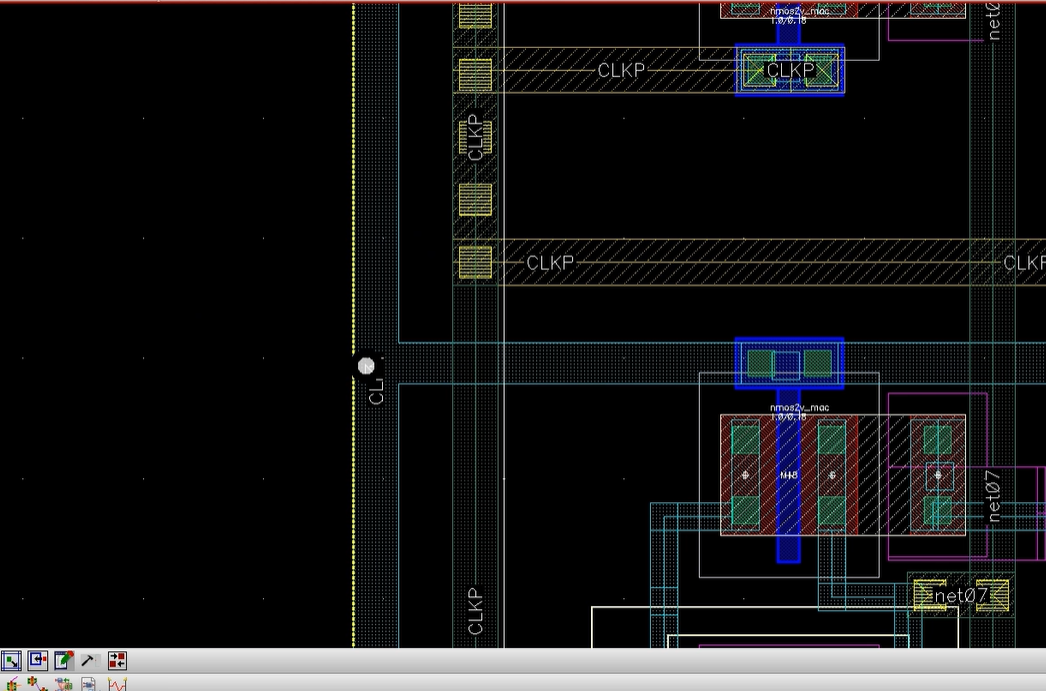

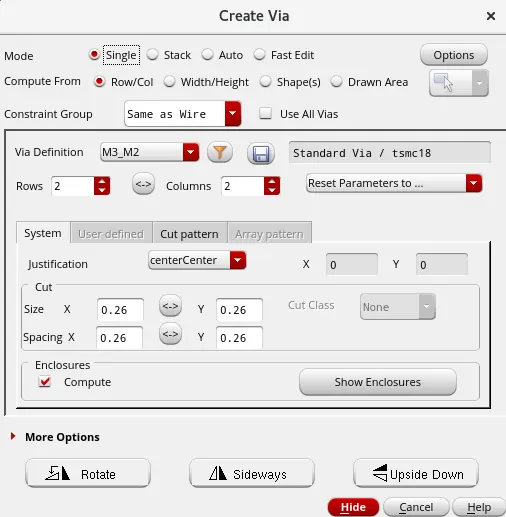

• o –> 添加过孔。mode选择stack可以直接创建多层通孔 ，single表示两层间的通孔
  由于不同层之间时存在高度差的，需要使用到通孔进行不同层的金属连接

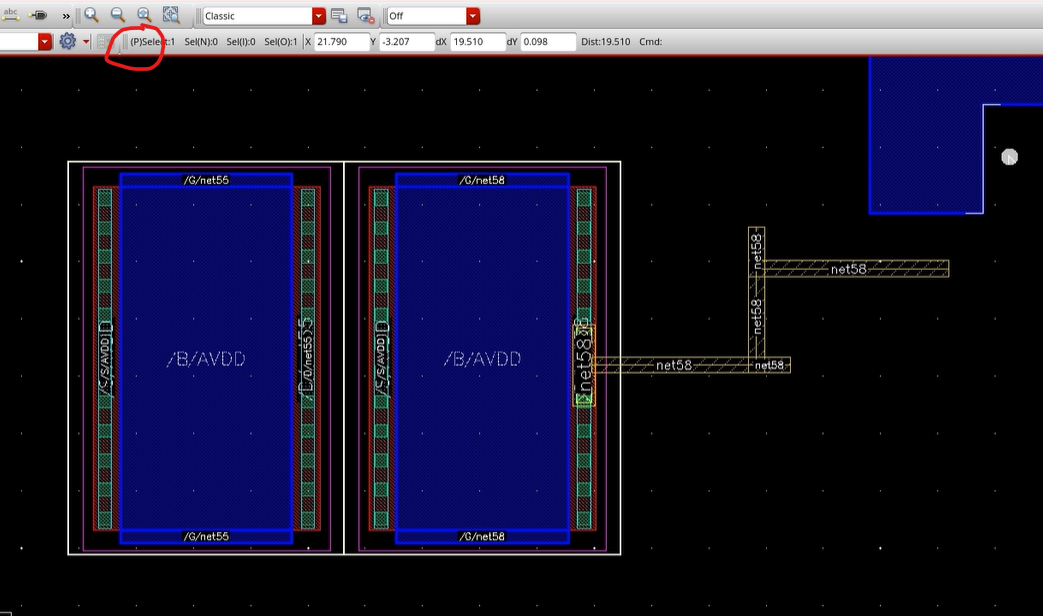

• F4 -> （F）表示全部选择模式，点击任意器件会把整个器件都进行高亮；当切换到（P）就是边缘选择模式，可以单独选择器件的某个部位

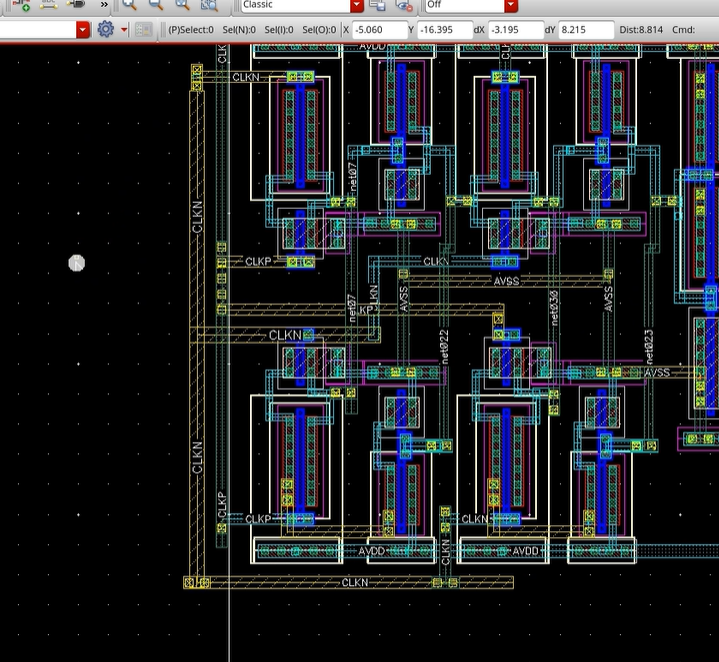

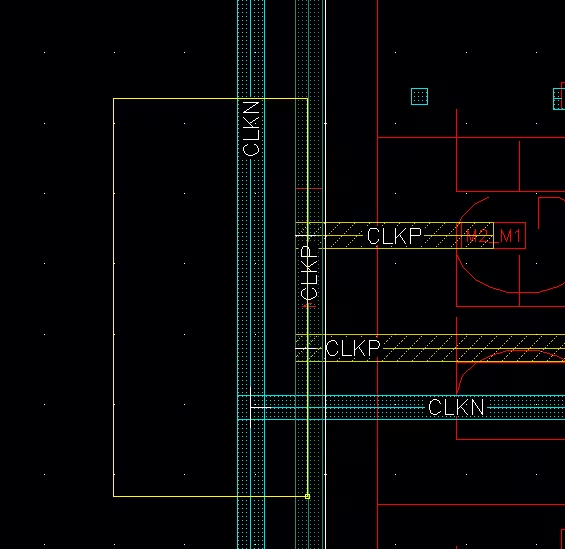

  这个方法在进行复杂版图设计时，如果想单独框选某两条走线，可以在（P）模式下，选择这两条走线的边缘，然后按住Q键，就可以单独进行设置了



• shift+M -> 将同层金属进行组合


• Shift+o –>旋转

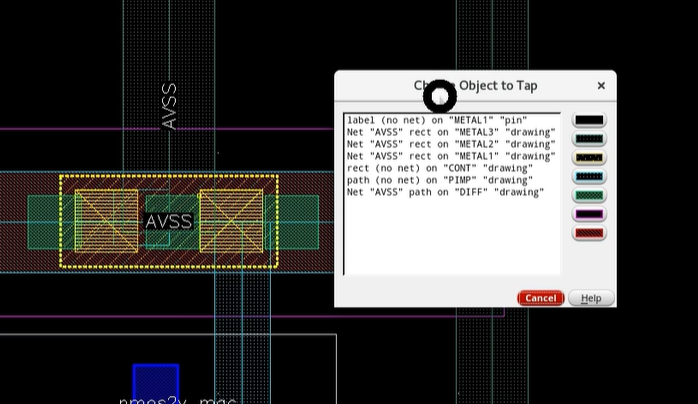

• t –> 查看点击位置处所包含的所有层次元素


• g –> 切换鼠标是否自动吸附近元素(层次不多的时候比较方便，复杂的时候反而有副作用)

• Shift + g –> 添加 Guard Ring

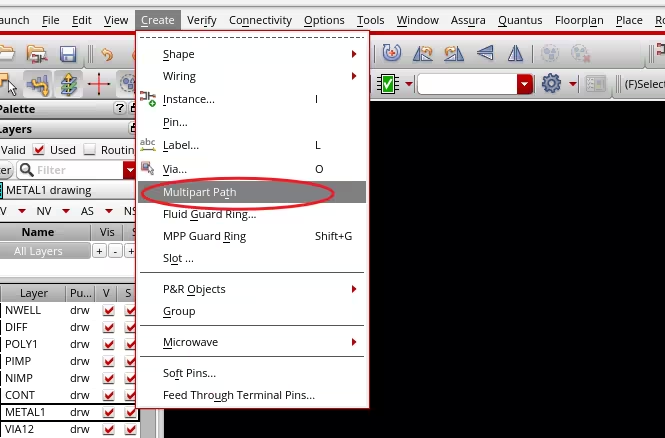

• Multipart Path——用于画guard ring或衬底


3. 层次化操作

• x –> 在当前界面进入所选定的layout子模块的版图（左键双击也可以实现该功能）


• shift+D -> 返回上一层编辑

• Shift + x –> 以新简洁的界面打开编辑所选定的layout子模块


• Shift + b –> 返回上一层的layout

4. 进阶操作

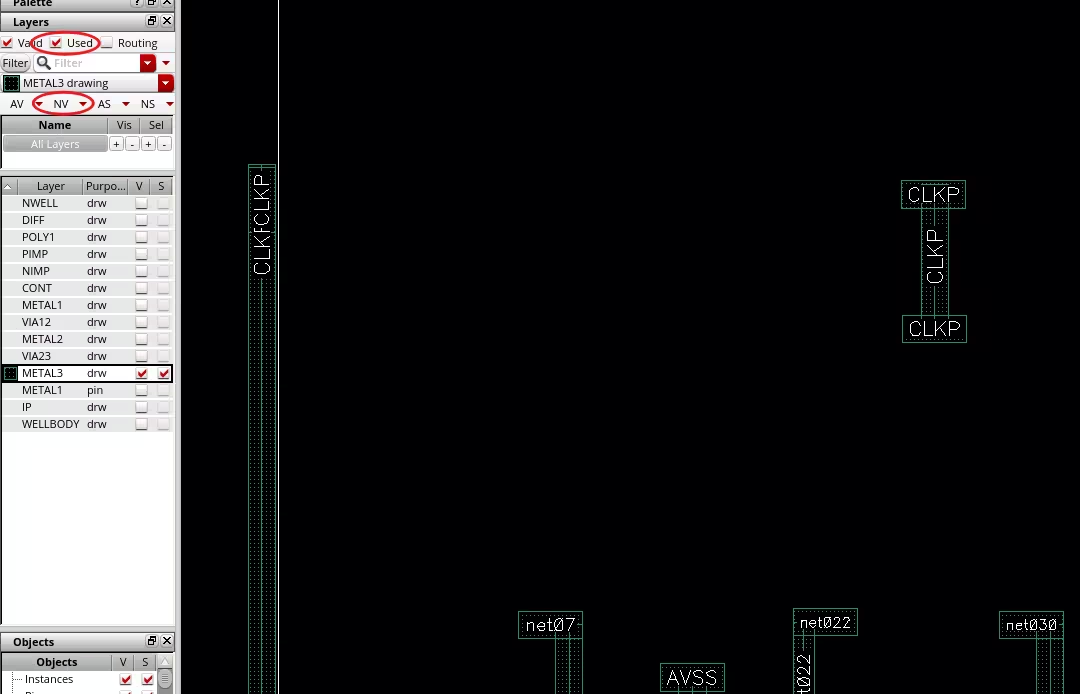

• 左侧绘制选择栏中used勾选只显示所用层、NV勾选可只显示某些层，AV勾选显示所有层

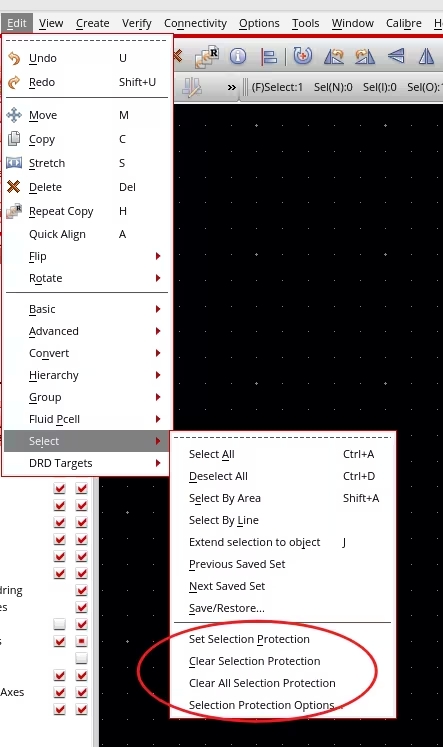

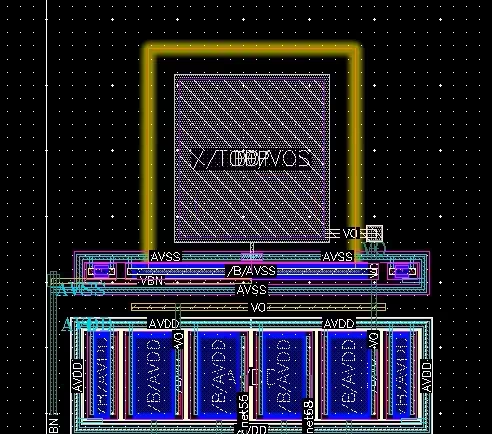

• 设置选择保护（进行高层版图连接时，避免误触选择到子元件）

• 设置成功后黄色线高亮表示对应元件被锁定，后续操作中无法被选择


5. XL功能

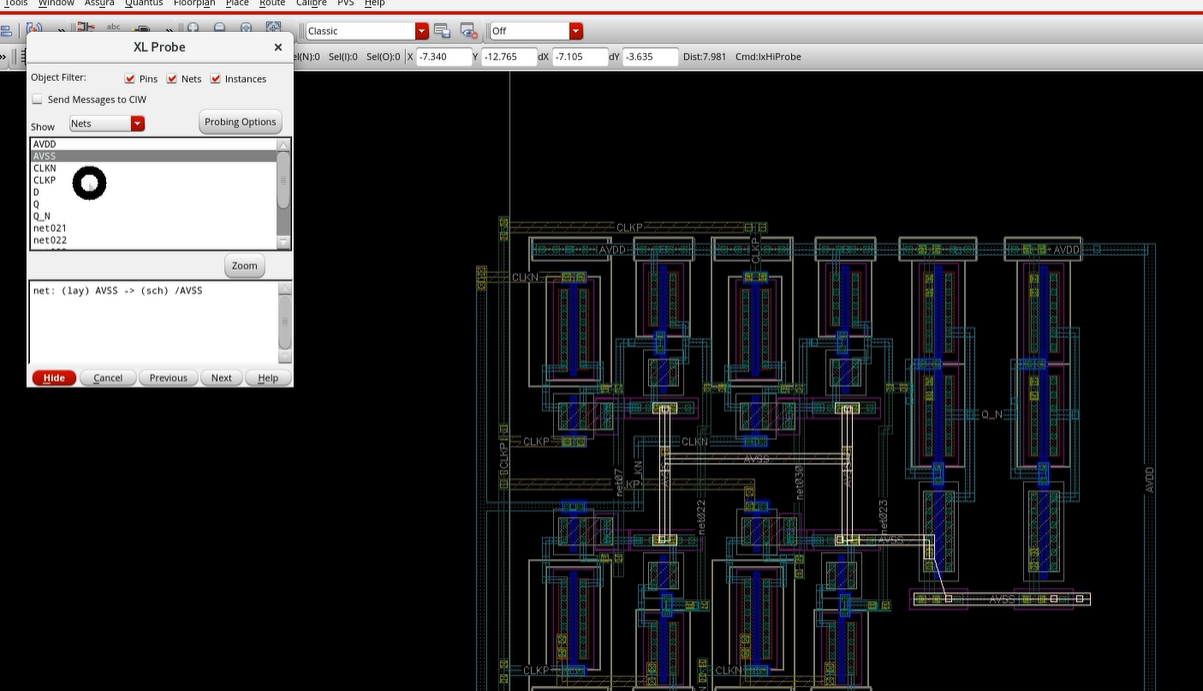

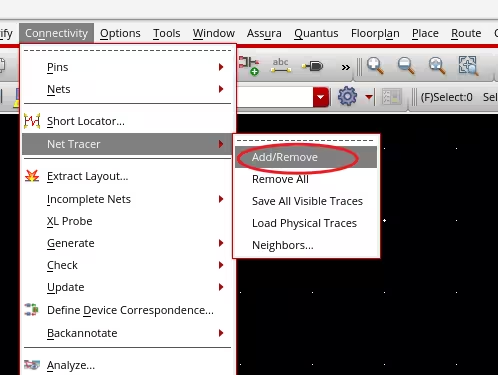

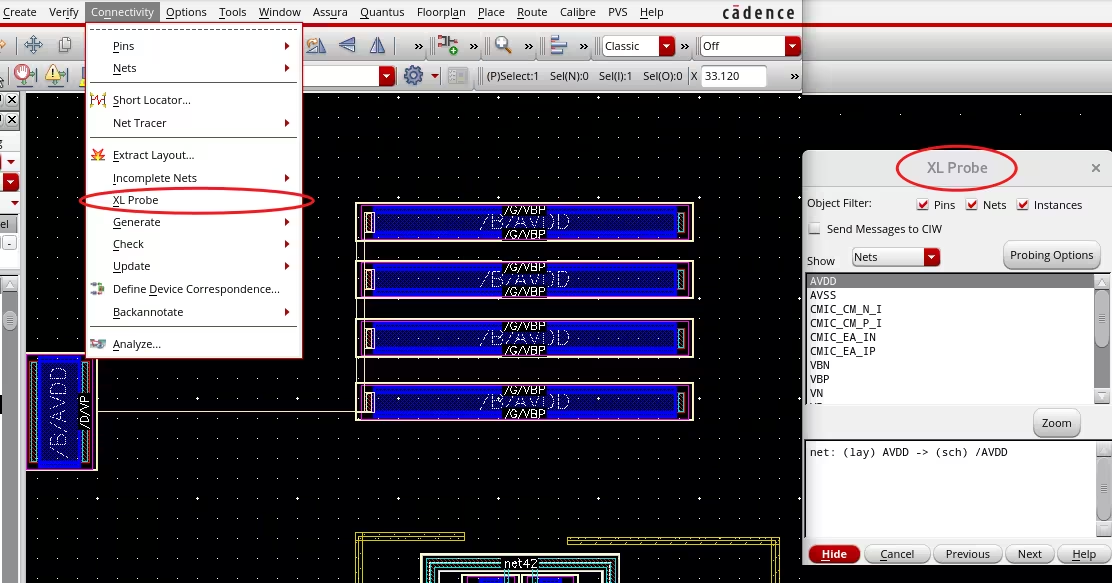

• XL probe，查看对应网络在版图的位置及其连接关系

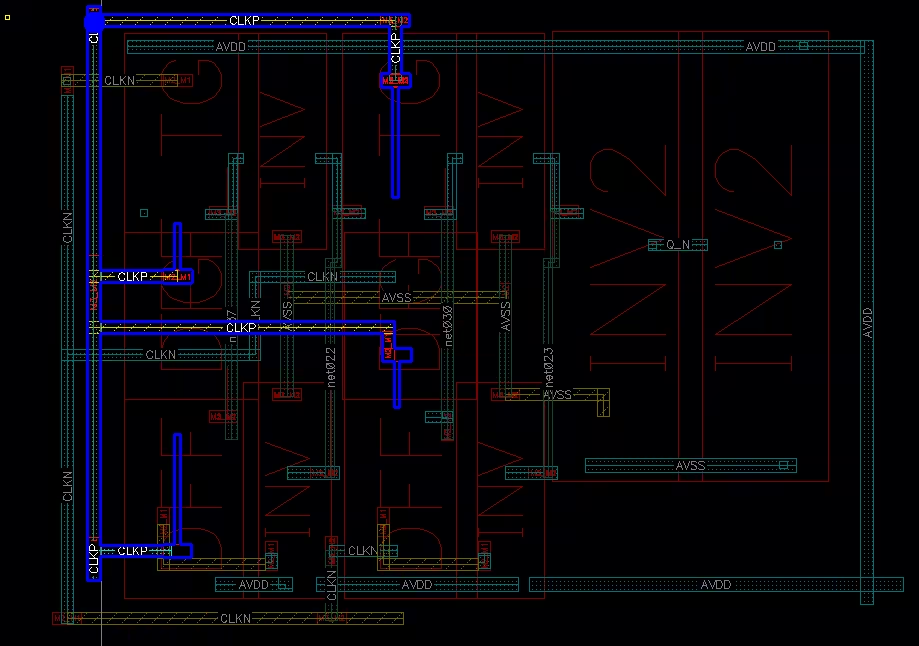

• 高亮选中网络所有相关的连接关系

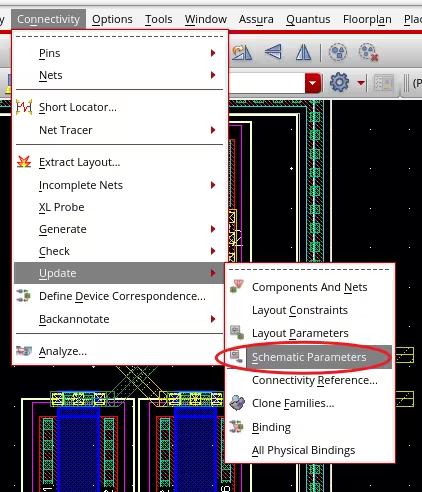

• 根据layout修改原理图（需要在layout界面先选好要修改的器件，在点该选项）

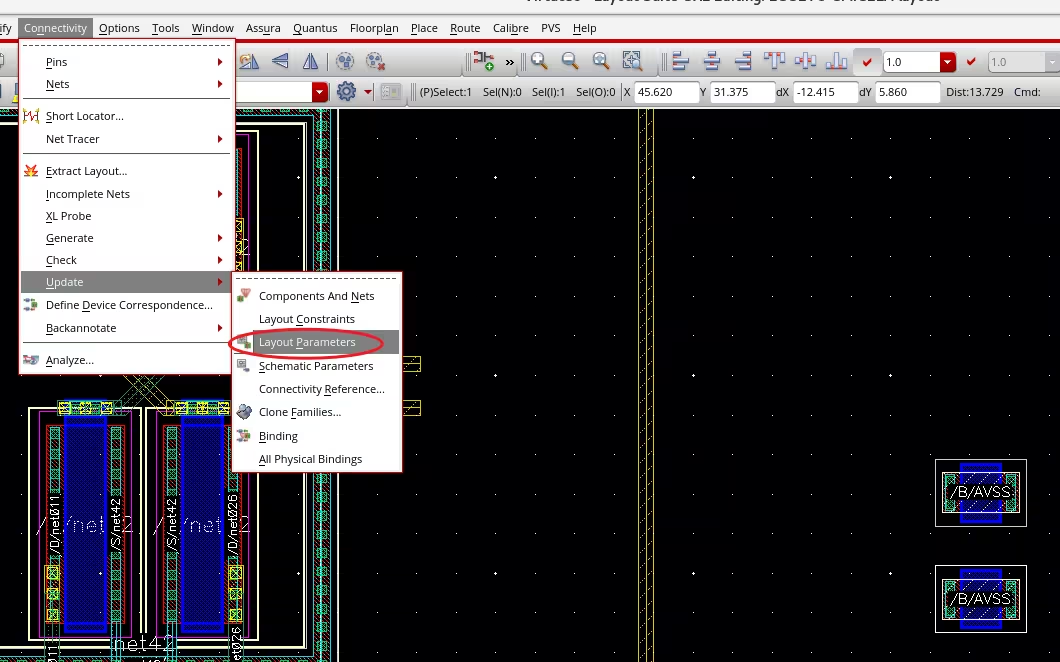

• 根据原理图修改layout（需要在layout界面先选好要修改的器件，在点该选项）

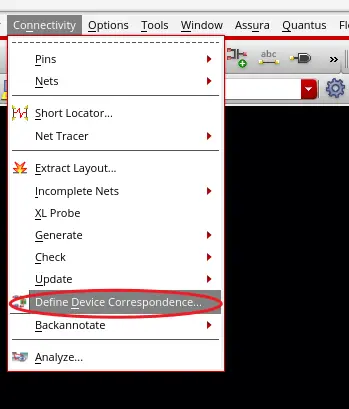

• 定义链接关系


• 在原理图中绘制新的器件并选中后，进行新器件导入（可用于dummy管添加）
