【隐私计算篇】替换半同态使用全同态加速计算联邦机器学习算法的实证分析以及性能对比

1. 背景介绍

        联邦学习（Federated Learning，FL）是隐私计算中常见的一种技术范式，其本质是一种面向可信数据流通的分布式机器学习框架，允许多个参与方在不共享其本地数据的前提下，协同训练机器学习模型。与传统的集中式学习方法相比，联邦学习通过分布式以及加密算法等方式保护数据隐私和安全，避免了数据的集中存储与传输。

        关于联邦学习的知识，我们在之前的文章《使用GPU加速计算联邦学习XGBOOST算法》、《大模型的安全由隐私计算来保护》、《基于横纵向的混合联邦学习原理分析》、《SGB、SS-XGB算法原理》、《逻辑回归LR与广义线性模型GLM》中，或多或少都有涉及。本文主要面向联邦学习的性能提升问题，制约联邦学习的因素归根到底主要是两类：计算以及通信，而其中计算又以密文计算耗时占据整体联邦学习的大头，因此在本文中，我们将更多的关注在密文计算上的加速。

        说到密文计算的加速，通常有多种优化的方向：

        （1）软硬件加速（如提升并行度）；

        （2）一次密文计算完成多个密文数据处理；

        （3）最小化密文计算（既然密文计算耗时，那采用优化算法机制等手段尽量减少密文的处理场景）；

        （4）同态加密算法本身的改进，比如采用中国剩余定理来加速，参考《中国剩余定理解释以及Paillier解密加速应用》。

        （5）同态算法的选型（全同态、半同态）

        （6）其他还有调度策略、采用其他隐私计算技术来替代同态加密等手段，就不一一列出。

2. 全同态加密与半同态加密在联邦机器学习中的实证对比

2.1 实验设置

        本文主要关注第(5)点中提到的同态算法选型方向。我们会对比半同态加密、全同态加密的密文计算性能，在联邦逻辑回归算法中的实证结果。注意：这里联邦逻辑回归算法我们会做简化处理，不对原始机器学习算法做节点区分（比如划分成host、guest的计算逻辑），而是简单的对梯度因子（即误差项）做加密，然后密文计算梯度。实际的联邦学习算法中，基本流程类似，guest方会解密host方混淆后的梯度值，然后发回给host方进行模型权重参数的更新。

        密文的操作包括加密（误差）、密文@明文（梯度）、解密（梯度）。

        我们选择的加密算法参照对象分别为：

半同态加密：隐语的Zpaillier【1】；

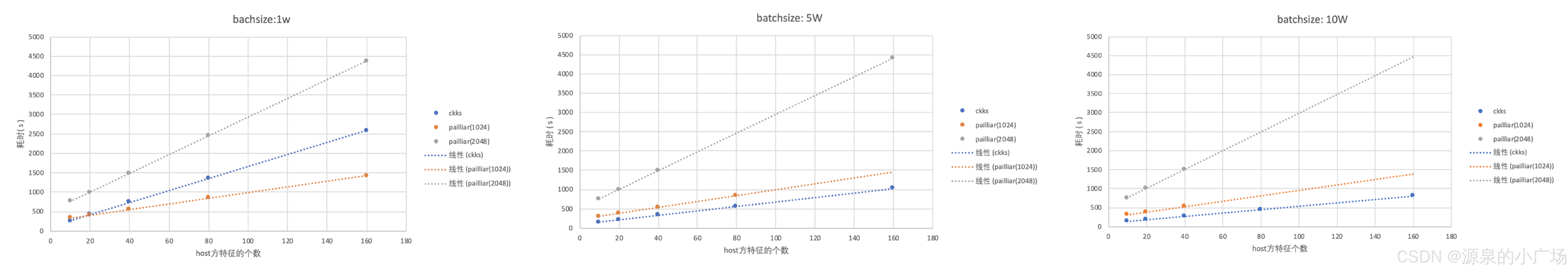

几种半同态加密算法性能对比数据【1】：

全同态加密：OpenMined的TenSeal【2，3】提供的CKKS  (基于微软的SEAL)【4】。

        CKKS(全称 Cheon-Kim-Kim-Song)是2017年提出的同态加密方案。它支持浮点向量在密文空间的加减乘运算并保持同态，但是只支持有限次乘法的运算。以下是CKKS的计算流程图。先对消息（向量）进行编码，然后再加密，在密文空间进行一些运算后再解密，最后解码成运算后的消息（向量）。这里的编码指的是将复数向量映射成为多项式，是为了方便下面进一步的加密【5】。对于全同态加密算法感兴趣的话，可以参考下这篇文章的分析【6】。

2.2 实验数据及代码

        我们选用的模型是逻辑回归模型，做梯度部分做密文处理，实验数据使用的是风控数据，共有43个特征，样本量10万。

2.2.1 zpaillier（gpaillier）版本模型

        事实上，后续的性能比较采用了gpaillier（gpu版本），gpaillier与zpaillier的接口一致，略微修改就可以切换，gpaillier的性能要优于zpaillier。

        gpaillier与zpaillier的对比见【7】：

import numpy as np
import pandas as pd
import copy
from sklearn.metrics import auc, roc_curve
from heu import numpy as hnp
from heu import phe

# 初始化 Paillier 加密系统
encryption_kit = hnp.setup(phe.SchemaType.ZPaillier, 2048)
encryptor = encryption_kit.encryptor()
decryptor = encryption_kit.decryptor()
evaluator = encryption_kit.evaluator()

# 设置浮点数编码比例
scale_factor = 10**6
float_encoder = phe.FloatEncoder(phe.SchemaType.ZPaillier, scale_factor)

# 定义 Sigmoid 函数
def sigmoid(x):
    return 1. / (1 + np.exp(-x))

# 数据列名
match_column = "id"
label_column = "isDefault"
feature_file = "risk_train_x.csv"
label_file = "risk_train_y.csv"

# 加载并合并特征和标签数据集
features_df = pd.read_csv(feature_file)
labels_df = pd.read_csv(label_file)
merged_df = pd.merge(features_df, labels_df, how='left', on=match_column)
merged_df = pd.DataFrame(merged_df)

# 获取所有列名并移除匹配列和标签列
all_columns = list(merged_df.columns)
feature_columns = copy.deepcopy(all_columns)
feature_columns.remove(match_column)
feature_columns.remove(label_column)
print(f"特征列名: {feature_columns}")

# 填充缺失值（使用众数填充）
X = merged_df[feature_columns].fillna(merged_df[feature_columns].mode().iloc[0])

# 特征标准化处理
mean_values = np.mean(X, axis=0)
std_values = np.std(X, axis=0)
X_normalized = (X - mean_values) / std_values
X_normalized = X_normalized.to_numpy()

# 获取标签列
Y = merged_df[label_column].to_numpy().reshape((len(merged_df), 1))

# 划分训练集和测试集（比例为 8:2）
train_ratio = 0.8
split_index = int(len(X_normalized) * train_ratio)
X_train, X_test = X_normalized[:split_index], X_normalized[split_index:]
y_train, y_test = Y[:split_index], Y[split_index:]
print(f"训练数据大小: {X_train.shape}, {y_train.shape}, {X_test.shape}, {y_test.shape}")

# 设置逻辑回归模型超参数
num_epochs = 3
batch_size = 4000
learning_rate = 0.01

# 初始化模型权重
num_features = len(feature_columns)
weights = np.zeros((num_features, 1))

# 计算批次数
num_batches = len(y_train) // batch_size
if len(y_train) % batch_size != 0:
    num_batches += 1

# 迭代训练模型
for epoch in range(num_epochs):
    for batch in range(num_batches):
        print(f"Epoch {epoch}, Batch {batch}")
        X_batch = X_train[batch * batch_size: (batch + 1) * batch_size]
        y_batch = y_train[batch * batch_size: (batch + 1) * batch_size]
        y_pred = sigmoid(np.matmul(X_batch, weights))

        # 梯度因子加密
        grad_factor = y_pred - np.array(y_batch)
        grad_factor_encrypted = encryption_kit.array(grad_factor.T, float_encoder)
        encrypted_gradients = encryptor.encrypt(grad_factor_encrypted)

        # 密文梯度计算
        X_batch_encoded = encryption_kit.array(X_batch, float_encoder)
        encrypted_grad_sum = evaluator.matmul(encrypted_gradients, X_batch_encoded)

        # 解密并计算权重更新
        grad_sum = decryptor.decrypt(encrypted_grad_sum).to_numpy(float_encoder)
        grad_sum = grad_sum.T / scale_factor
        gradient = grad_sum / len(y_batch)
        weights -= gradient * learning_rate

# 在测试集上进行预测
y_pred_test = sigmoid(np.matmul(X_test, weights))

# 计算模型评估指标
print("模型评估指标:")
fpr, tpr, _ = roc_curve(y_test, y_pred_test)
ks_value = max(tpr - fpr)
auc_value = auc(fpr, tpr)
print(f"KS值: {ks_value}")
print(f"AUC值: {auc_value}")

2.2.2 tenseal-ckks版本模型

import numpy as np
import pandas as pd
from sklearn.metrics import auc, roc_curve
import tenseal as ts
import sys

# 设置 TenSEAL 加密上下文，指定多项式模数度数和系数位大小
context = ts.context(
    ts.SCHEME_TYPE.CKKS,
    poly_modulus_degree=8192,
    coeff_mod_bit_sizes=[60, 40, 40, 60]
)
# 生成 Galois 密钥，用于加密操作
context.generate_galois_keys()
context.global_scale = 2**40  # 设置全局加密比例


def sigmoid(x):
    return 1. / (1 + np.exp(-x))


match_column = "id"  # 匹配列名
label_column = "isDefault"  # 标签列名
feature_data_file = "risk_train_x.csv"  # 特征数据文件
label_data_file = "risk_train_y.csv"  # 标签数据文件

# 加载并合并特征与标签数据集
features_df = pd.read_csv(feature_data_file)
labels_df = pd.read_csv(label_data_file)
merged_df = pd.merge(features_df, labels_df, how='left', on=match_column)

# 获取特征列名，排除匹配列和标签列
feature_columns = [col for col in merged_df.columns if col not in [match_column, label_column]]

# 填充缺失值（使用众数），并对特征进行标准化
X = merged_df[feature_columns].fillna(merged_df.mode().iloc[0])
X = (X - X.mean()) / X.std()
X = X.to_numpy()

# 获取标签列数据
Y = merged_df[label_column].to_numpy().reshape(-1, 1)

# 将数据集按 80/20 划分为训练集和测试集
train_ratio = 0.8
train_size = int(len(X) * train_ratio)
X_train, X_test = X[:train_size], X[train_size:]  # 训练集和测试集的特征
y_train, y_test = Y[:train_size], Y[train_size:]  # 训练集和测试集的标签

# 逻辑回归的超参数配置
num_epochs = 3  # 迭代次数
batch_size = 4000  # 批量大小
learning_rate = 0.01  # 学习率

# 初始化模型权重
num_features = X_train.shape[1]  # 特征数目
weights = np.zeros((num_features, 1))  # 权重初始化为全零向量

# 计算批次数量
num_batches = int(np.ceil(len(y_train) / batch_size))

# 使用批量梯度下降训练逻辑回归模型
for epoch in range(num_epochs):
    for batch in range(num_batches):
        print(f"Epoch {epoch}, Batch {batch}")
        # 获取当前批次的训练数据
        X_batch = X_train[batch * batch_size: (batch + 1) * batch_size]
        y_batch = y_train[batch * batch_size: (batch + 1) * batch_size]
        # 预测当前批次的结果
        y_pred = sigmoid(np.matmul(X_batch, weights))

        # 计算梯度误差，并进行加密
        gradient_error = y_pred - y_batch
        encrypted_gradient = ts.ckks_vector(context, gradient_error.T.flatten().tolist())

        # 内存占用
        print("内存占用", sys.getsizeof(encrypted_gradient))

        # 加密矩阵乘法，计算加密后的梯度
        gradient_sum_encrypted = encrypted_gradient.matmul(X_batch.tolist())

        # 解密梯度
        gradient_sum = np.array(gradient_sum_encrypted.decrypt()).reshape(-1, 1)

        # 更新权重，按照梯度下降规则
        weights -= learning_rate * gradient_sum / len(y_batch)

# 在测试集上进行预测
y_pred_test = sigmoid(np.matmul(X_test, weights))

# 评估模型性能，计算 AUC 和 KS 指标
fpr, tpr, _ = roc_curve(y_test, y_pred_test)
ks_stat = max(tpr - fpr)  # KS 统计量
auc_score = auc(fpr, tpr)  # AUC 值
print(f'KS: {ks_stat}')
print(f'AUC: {auc_score}')

2.3 实验结果

2.3.1 模型运行耗时对比

        实验迭代3个epoch，batchsize设置4000。

        左边是ckks版本的耗时 407s，右边是gpaillier版本的耗时 1167s。结果显示，采用全同态ckks，在计算性能上明显优于gpaillier版本，更优于zpaillier。

2.3.2 影响ckks性能的因素讨论

        进一步，我们分析了批处理大小、特征数量对于ckks的耗时影响，从下图可以看出，特征数越多、批处理越大，对于ckks来说收益会更大。

2.3.3 实验室版本的ckks对比

        这里给一个我们实验室版本ckks与市面上ckks加密算法的性能对比，帮助大家建立一些性能认知。

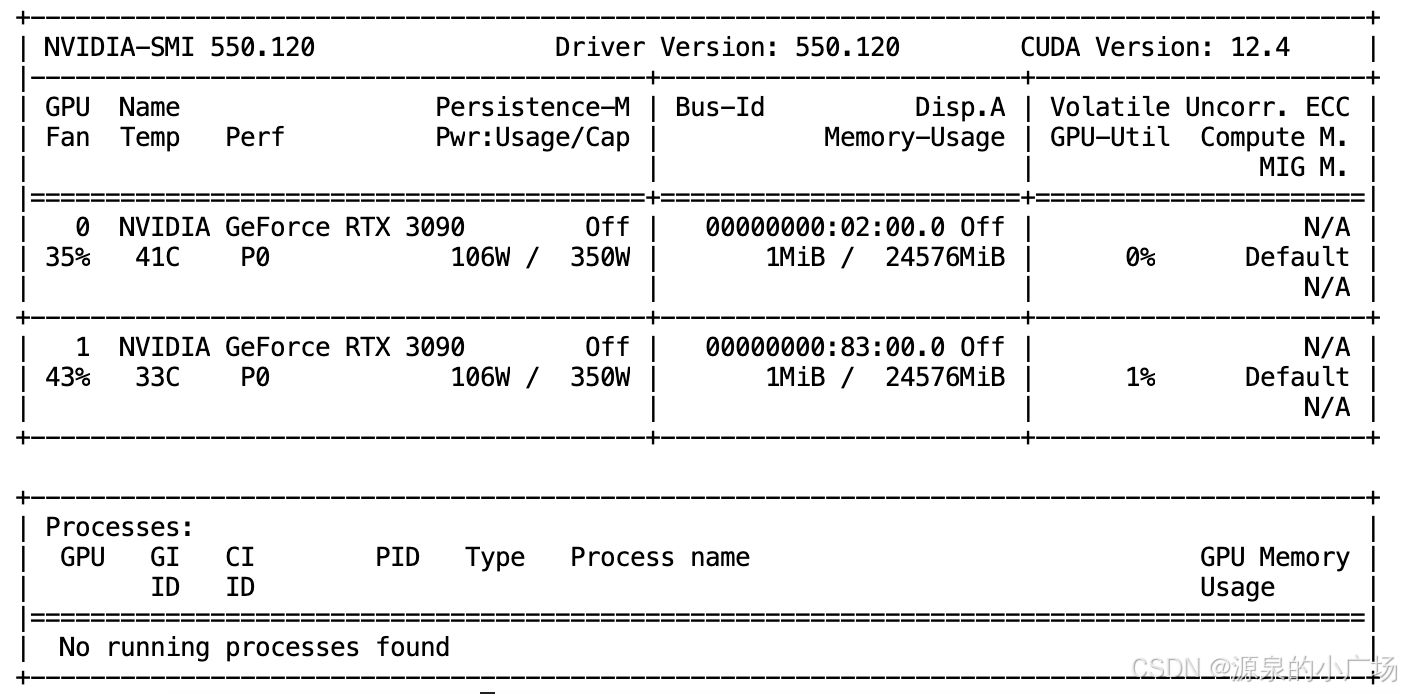

        GPU配置如下：

        数据量级：千万量级，(10000, 1000)， 单位ms， 全同态采用ckks加密算法，实验室版本ckks就用qyc来指代。半同态的gpu版本还是以隐语的heu为例。gpaillier仅以跑百万数据为例，千万数据跑不动，但从百万数据就可以看出端倪。

        参数设置：poly_modulus_degree=8192

                          coeff_mod_bit_sizes=[60, 40, 40, 60])

                          global_scale = 2**20

算子	qyc(GPU)	qyc(CPU)	tenseal(CPU)	gpaillier(仅测百万)
加密	250	27296	21535	45665
密文+明文	121	2871	4775	18432
密文+密文	8	422	385	529
密文x明文	125	2943	8456	18095
密文x密文	7	1037	10742	/
解密	201	4074	5721	23916

        从上表可以看到，GPU环境下，qyc全同态加密算法相比CPU环境下的性能有非常明显的优势。并且远远高于半同态加密的性能。我们在联邦学习算法中实验，即使考虑通信因素，提升空间依然非常可观，大概能接近15-20倍。这里大胆预测一下未来的趋势，隐私计算如果继续发展，随着全同态加密算法性能的大幅提升（包括以硬件加速方案），很可能会逐步抛弃半同态加密，采用全同态加密。
