PogoPin的工作原理

PogoPin是一个比较常见的结构连接器件,东西虽少,但作用挺大。

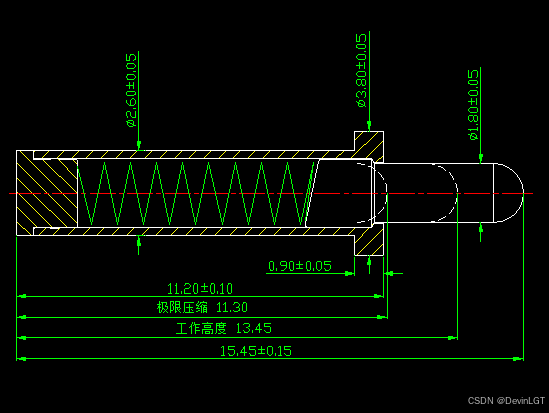

主要分三块:

1:升缩部分:这个主要用来连接

2:套管部分:主要用来固定

3:弹簧部分:控制伸缩和顶压力

工作原理:

Pogoping在受力时弹簧压缩,同时给接触面一个反作用力,使其能良好接触。在接触导电的时候,有两个地方会导电,一个是弹簧跟升缩部分的接触,另一个是升缩部分跟套管的内壁接触。这中间有个较为巧妙的设计,弹簧跟升缩部分接触是有个坡度的,不是一个平面,这样可以升缩部分获得一个弹力指向内壁的受力分量,能更好的接触。降低接触阻抗。

重点:

工作中,压缩尺寸最好是升缩长度的2/3左右 ,不要过大,也不要过小,过大对弹簧寿命不太好,过小容易顶不紧,接触不好。

问题点:

1:设计时特别要注意弹簧的导电能力,一定要大于最大过电流,否则一旦内壁接触不好时,电流绝大部分通过弹簧导流,就会损坏弹簧,导致弹簧失效。

2:在一些湿热的场景下,内壁极容易形成氧化膜和水垢,导致接触不良,那怕是用很好的渡层,因为在来回的升缩过程中,有可能会损坏渡层。不建议在这种场景下使用这种连接结构

笔者的一个项目,一开始没注意到这两点,掉到大坑里了!!!
