50-RGMII&SGMII&QGMII电路设计

视频链接

RGMII&SGMII&QGMII电路设计01_哔哩哔哩_bilibili

RGMII & SGMII & QSGMII电路设计

1、以太网简介(参考第2课:千兆以太网电路设计)

1.1、以太网的概述

以太网是一种计算机局域网技术。

从硬件的角度来说,以太网接口电路主要由MAC(Media Access Control:媒体访问控制)控制器和物理层接口 PHY(Physical Layer,PHY)两大部分构成。

1.2、以太网接口介绍

以太网的通信离不开物理层PHY芯片的支持,以太网MAC和PHY之间有一个接口,常用的接口有MII、RMII、GMII、RGMII等。

简述

管脚

速率计算

MII

MII(Medium Independent Interface,媒体独立接口):MII支持10Mbps和100Mbps的操作,数据位宽为4位,在100Mbps传输速率下,时钟频率为25Mhz。

MII接口一共有16根线。

RMII

在MII基础上精简的100Mbps/10Mbps接口;通过提升Clock 频率保持与MII一样的速率。

数据位宽为2位,在100Mbps传输速率下,时钟频率为 50Mhz。

GMII

在MII接口基础上提升了数据位宽和Clock频率,成为1000Mbps接口

GMII(Gigabit MII):GMII接口向下兼容 MII接口,支持10Mbps、100Mbps和

1000Mbps的操作,数据位宽为8位,在1000Mbps传输速率下,时钟频率为125Mhz。

RGMII

RGMII(Reduced GMII):RGMII是GMII的简化版,数据位宽为4位,在1000Mbps传输速率下,时钟频率为125Mhz,在时钟的上下沿同时采样数据。在100Mbps和10Mbps通信速率下,为单个时钟沿采样。

SGMII

SGMII--Serial Gigabit Media Independent Interface

串行GMII,为了达到1000Mbps,时钟频率提升

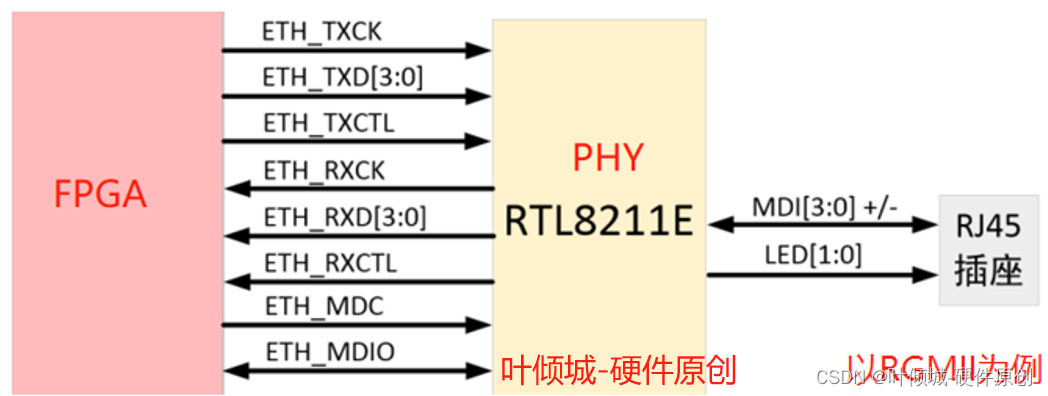

1.3、RGMII接口---MAC侧与PHY侧接口连接

I/O

Pin

描述

RX

RX_D[3:0]

接收数据

RX_CLK

接收参考时钟

RX_CTL

接收控制信号给MAC

TX

TX_D[3:0]

发送数据

TX_CLK

发送参考时钟

TX_CTL

从MAC发送控制信号

其他

ETH_RESET_N

芯片复位信号

CRS:Carrier Sense

COL:Collision Detectd

载波侦测信号

冲突检测信号

CRS和COL这两个引脚一般用在半双工的模式,一般用不着)

ETH_MDC(Management Data Clock)

数据管理时钟

ETH_MDIO(Management Data I/O)

数据输入/输出管理

2、支持两个QSGMII(5Gbps 高速串行接口)(裕太微电子多口PHY)

裕太微电子推出两款自主研发的国产以太网PHY芯片

裕太微自主研发的国产四通道千兆以太网收发器

芯片YT8614H和八通道千兆以太网收发器芯片YT8618H 正式发布。

特点

性能

高度稳定

功能丰富

功耗更低

成本结构更良好

3、千兆网之RGMII & SGMII区别 (★)

4、SGMII(以瑞昱RTL8211为例)

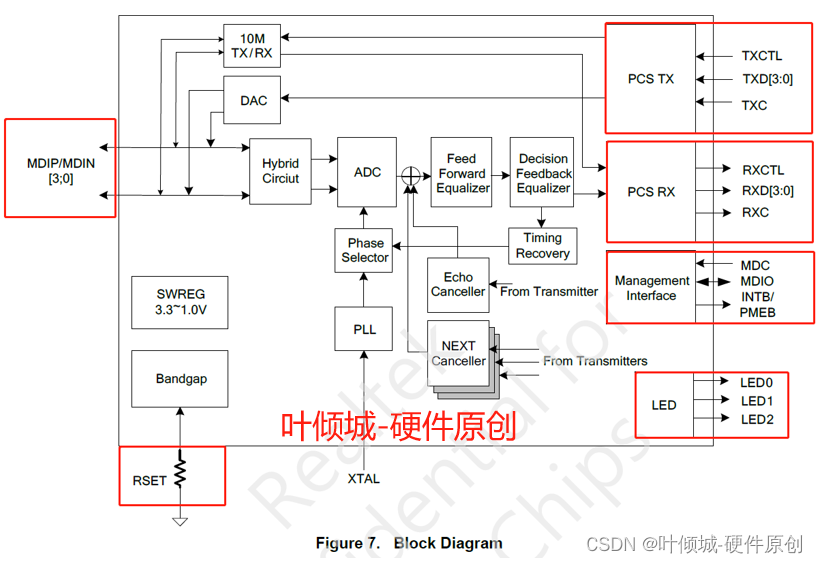

4.1、结构框图

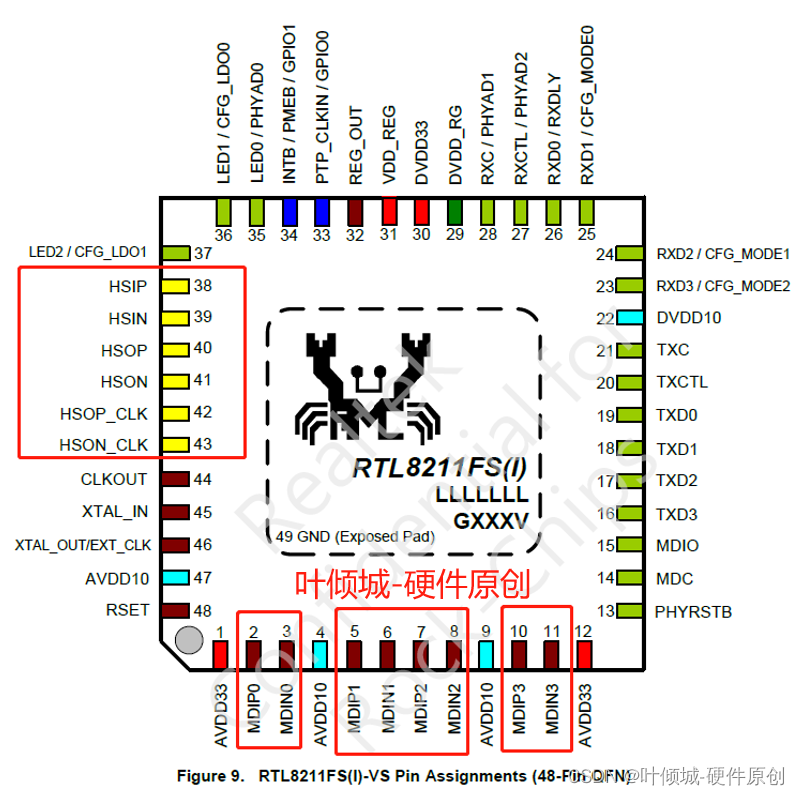

4.2、信号定义

4.2.1、Power supply  (★)
4.2.2、Transceiver Interface
4.2.3、clock
4.2.4、RGMII (12根线 ★)
4.2.5、Serdes(★)
4.2.6、reset

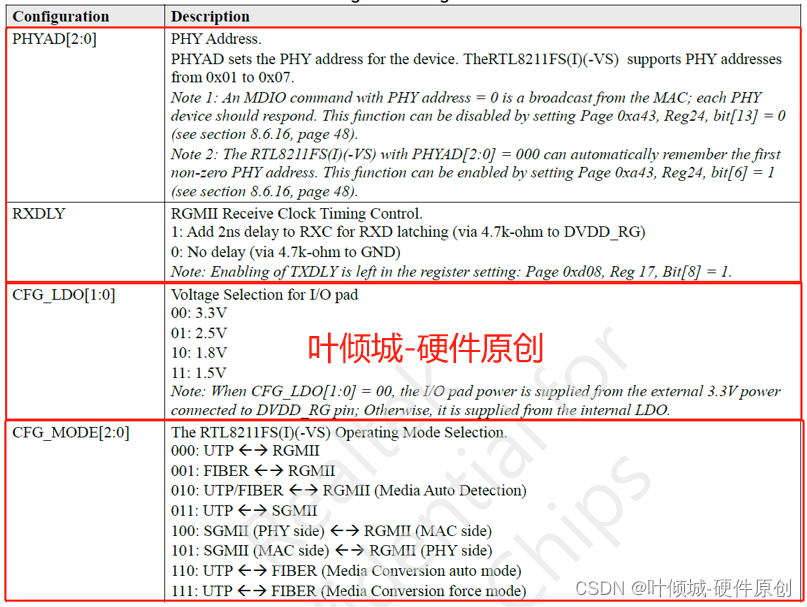

4.2.7、mode selection (hardware configuration ★)注意复用
4.2.8、LED default settings(复用CFG_LDO管脚★)
4.2.9、regulator and reference

Pin

type

description

RSET

O

Reference(external resistor reference)

REG_OUT

O

Switching regulator 1.0V output.

Connect to a 2.2μH inductor

4.2.10、management and PTP application interface

4.3、电路设计注意项(以瑞昱RTL8211为例)(★)

4.3.1、注意RGMII和SGMII电路设计的区别
4.3.2、system applications

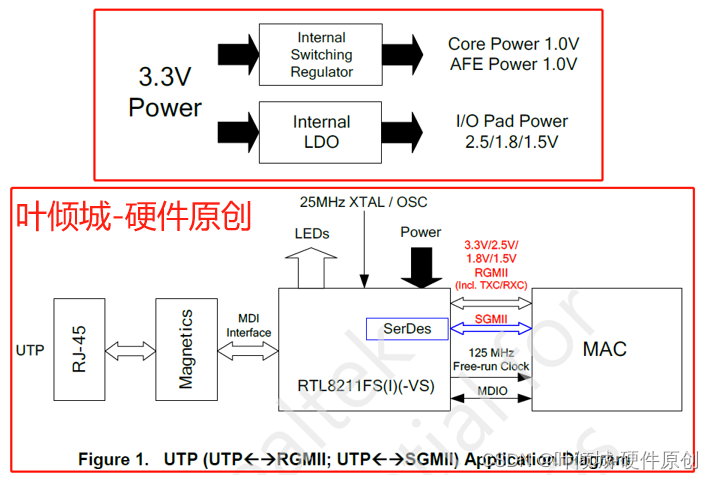

1、UTP Applications diagram

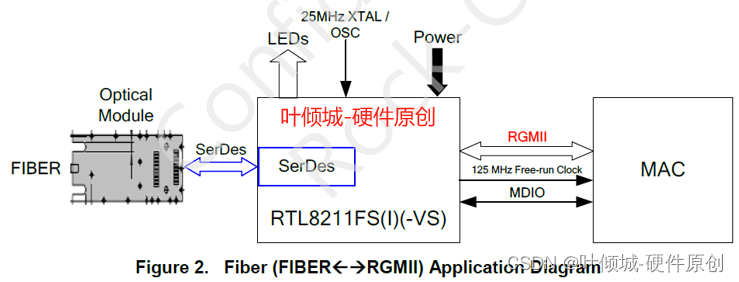

2、fiber Application diagram

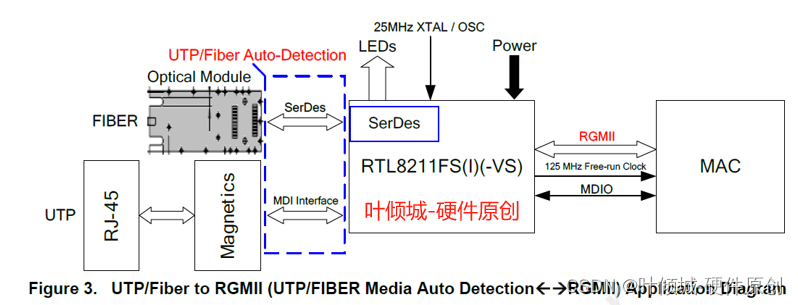

3、UTP/fiber to RGMII Application diagram

4、SGMII to RGMII Application diagram

4.3.3、配置

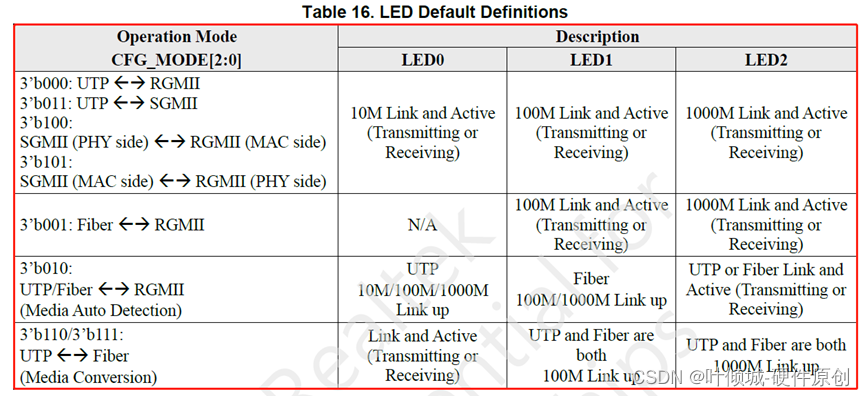

4.3.4、LED配置

5、硬件实战(RTL8211为例)

6、推荐

详细内容参考视频讲解
