56-FMC连接器电路设计

视频链接

FMC连接器电路设计01_哔哩哔哩_bilibili

FMC连接器电路设计

1、FMC简介

1.1、FMC介绍

FMC（FPGA Mezzanine Card）是一个应用范围、适应环境范围和市场领域范围都很广的通用模块。FMC连接器连接了由FPGA提供的引脚和FMC子板的I/O接口。最新的连接器技术维护的高性能引脚速度可以达到几个Gb/s。

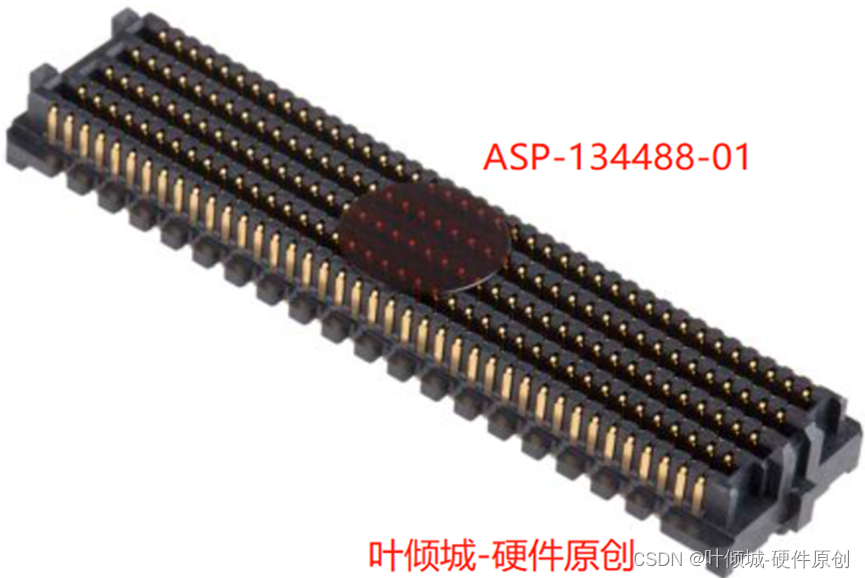

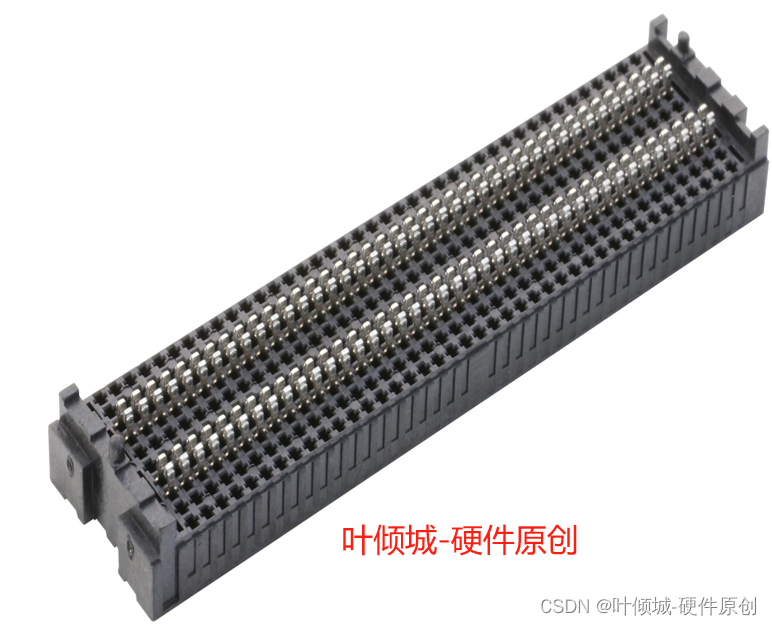

1.2、FMC的2种常见接口

FMC标准到载卡提供两种FPGA的接口：

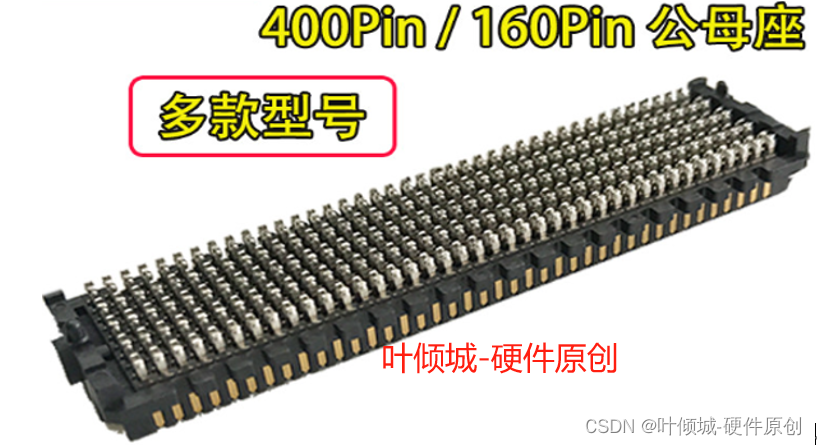

1、一种是具有160个引脚的低引脚数 (LPC)

2、一种则是具有400个引脚的高引脚数 (HPC)

HPC和LPC连接器都使用相同的机械式连接器，唯一的差别在于实际上移植哪些信号，因此采用 LPC 连接器的卡也能插入HPC处，而且只要适当设计，HPC卡在插入LPC处时还能提供诸多派生功能。

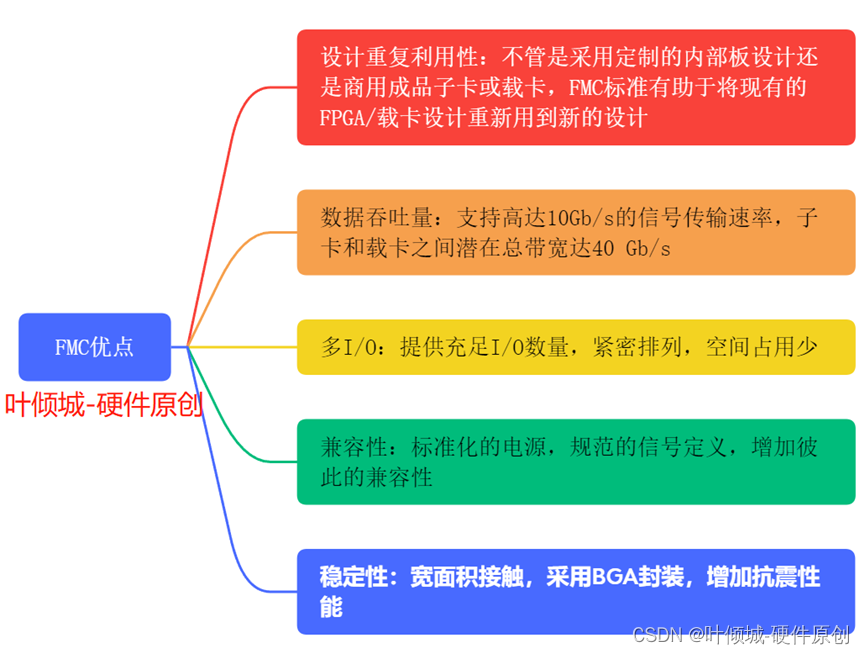

1.3、FMC标准的优点

2、FMC主板和子卡

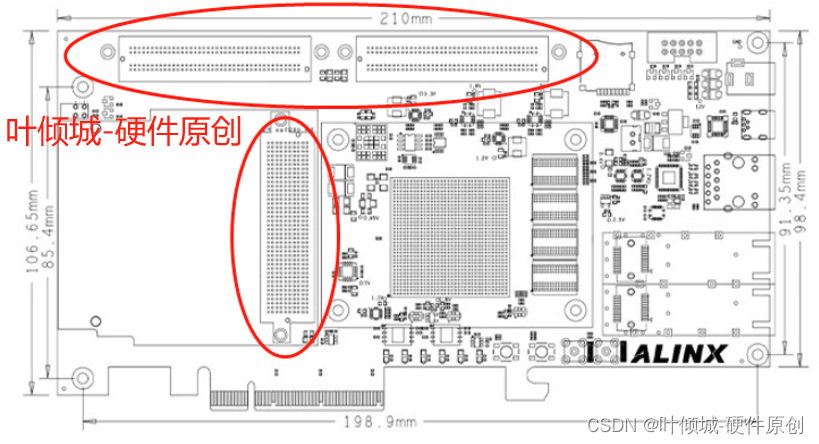

2.1、ALINX   带FMC主板

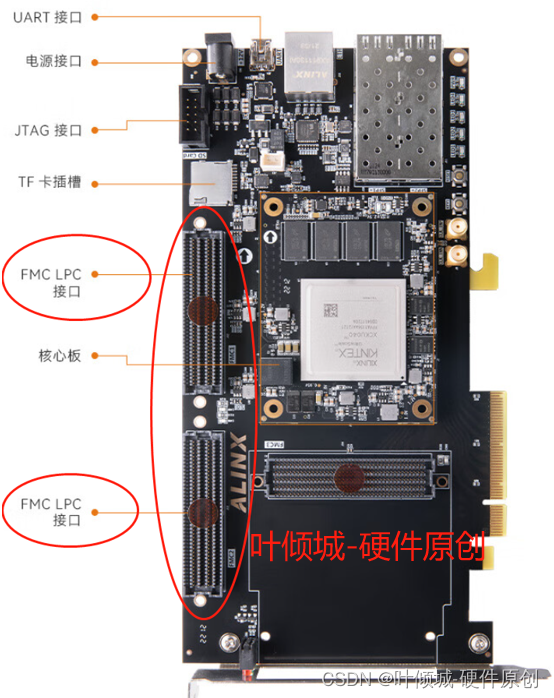

2.1.1、Xilinx Kintex UltraScale PCIe3.0 AXKU041

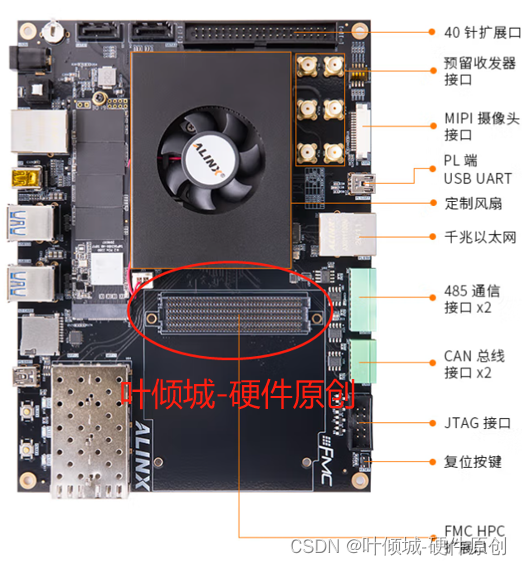

2.1.2、ALINX FPGA-Xilinx Zynq UltraScale+ MPSoC XCZU9EG AXU9EG

2.2、ALINX   相关FMC子卡

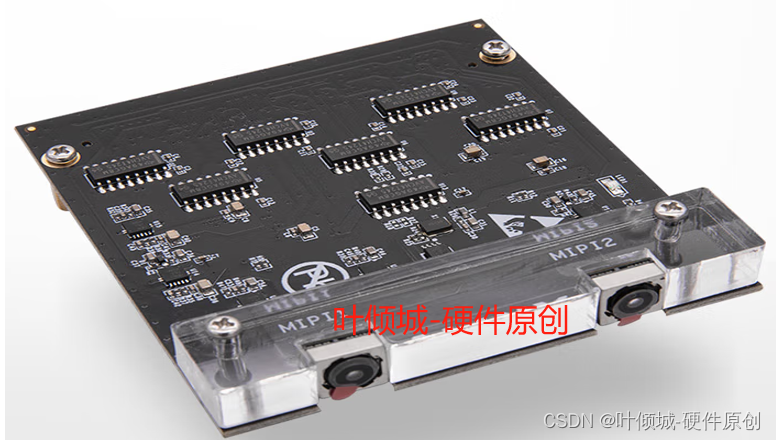

2.2.1、双目 MIPI 摄像头 FMC 子板  （LPC）

2.2.2、HDMI子板 输入 输出 1080P  FMC子卡 (LPC)

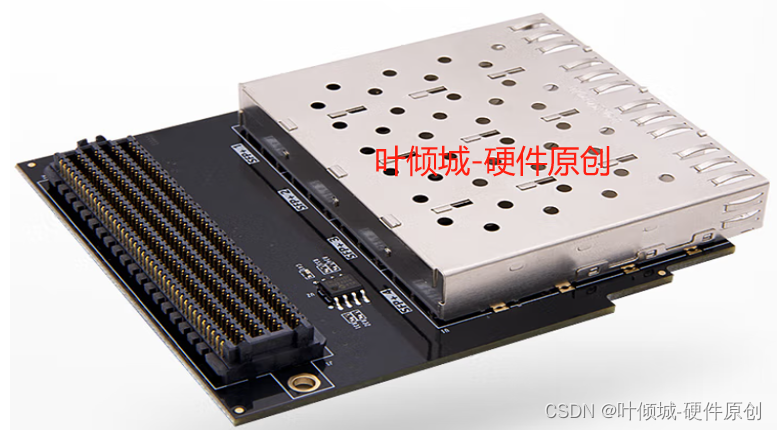

2.2.3、FMC转四路SFP光纤子板    (HPC)

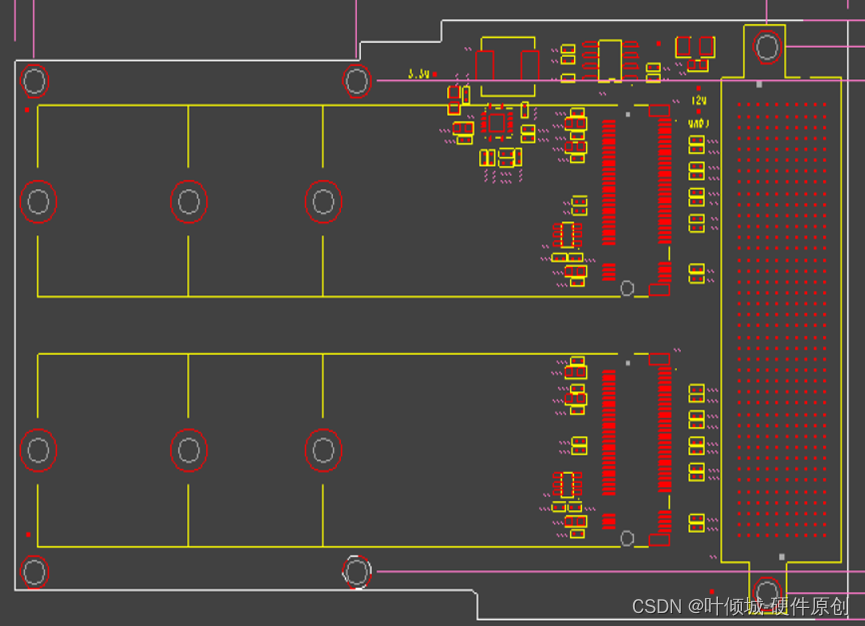

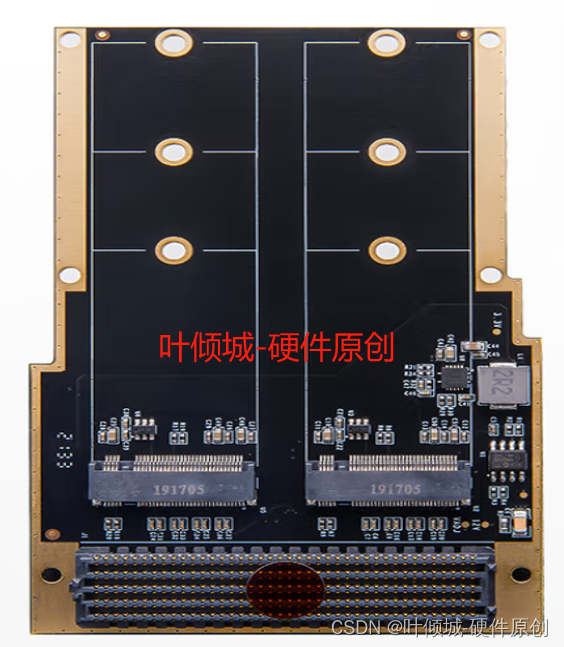

2.2.4、FMC转SSD NVME子板 转2路M.2接口模块 FMC子卡 (HPC)

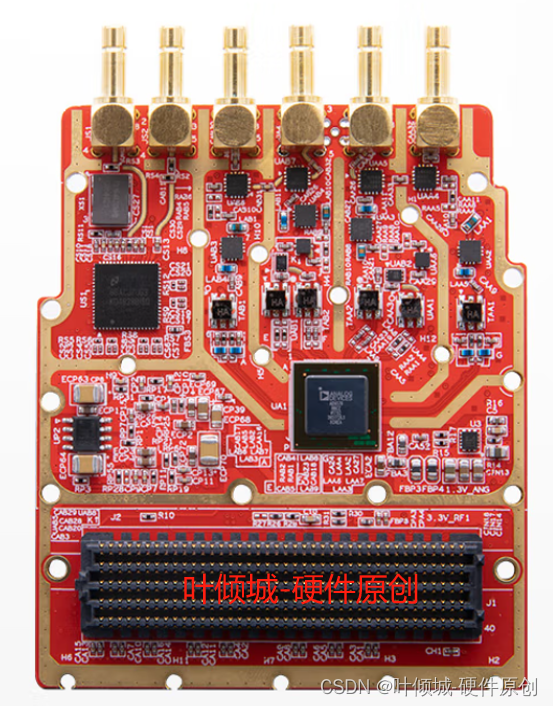

2.2.5、16Bit AD9009高集成射频模块无线通信 FMC子卡 (HPC)

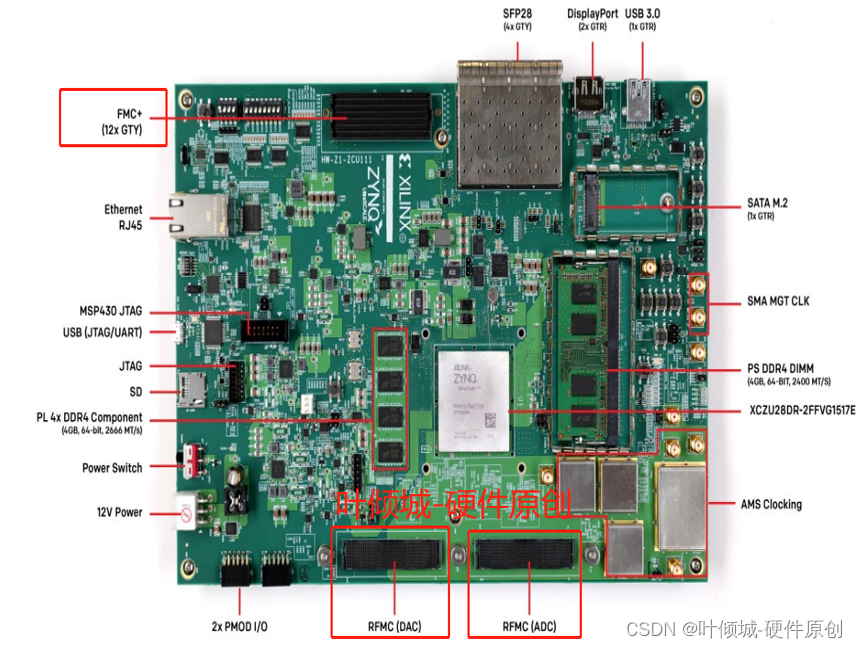

2.3、FMC+ & RFMC

3、FMC夹层卡模块单宽和双宽

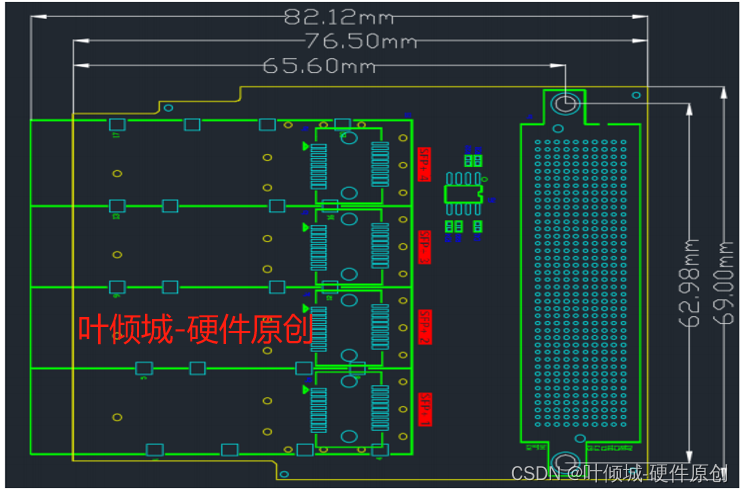

FMC标准定义了单宽度(69mm X 76.5mm) 和双宽度(139mm X 76.5mm)两种尺寸。

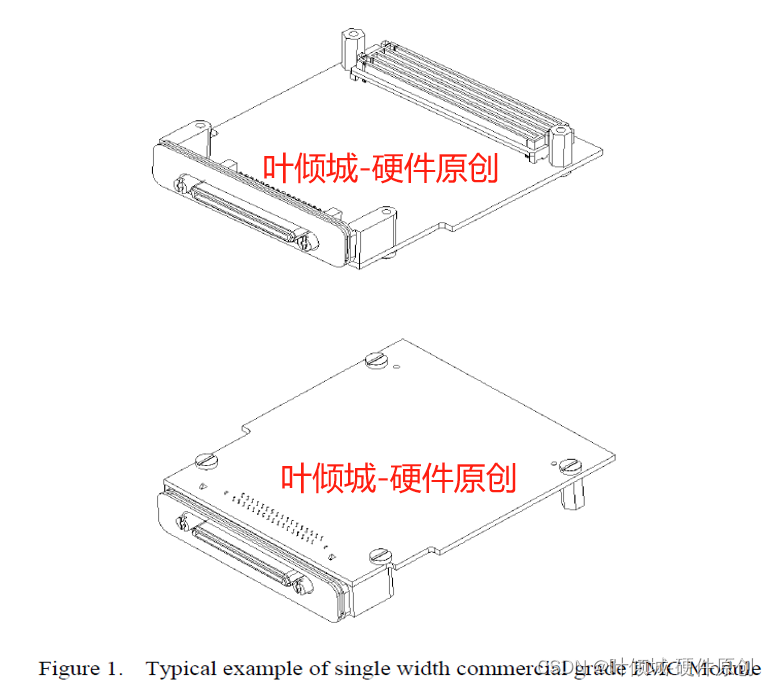

典型的商业级单宽FMC模块

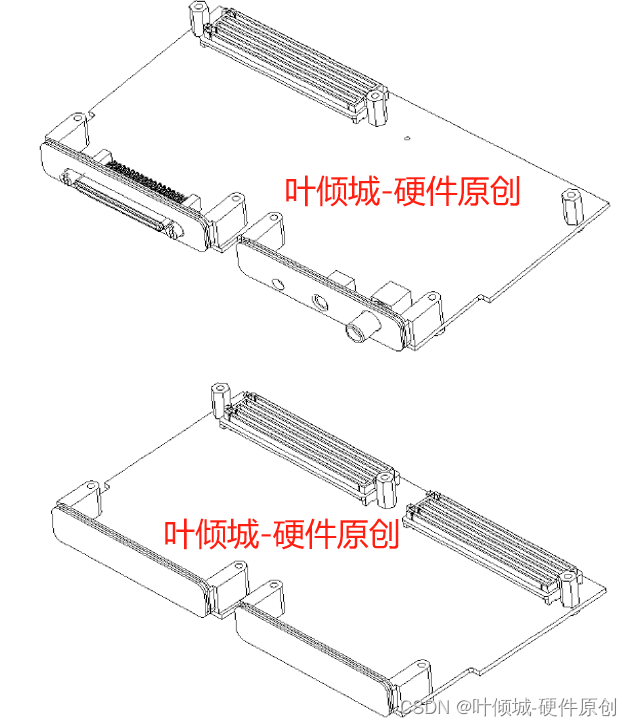

典型的商业级双宽FMC模块

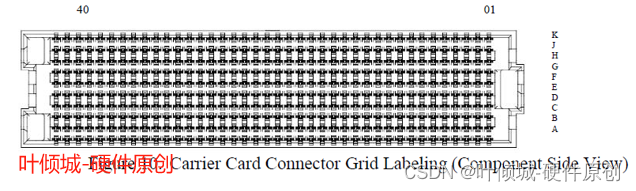

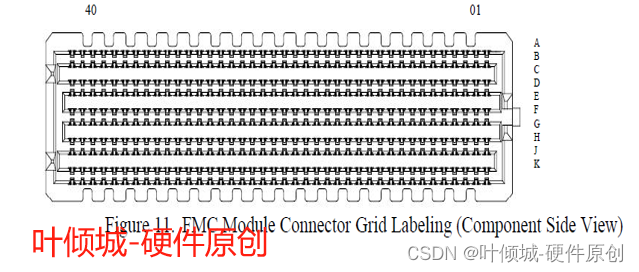

4、FMC管脚定义（HPC & LPC）

4.1、Signal Definitions for high-pin count connector

4.2、Signal Definitions for low-pin count connector

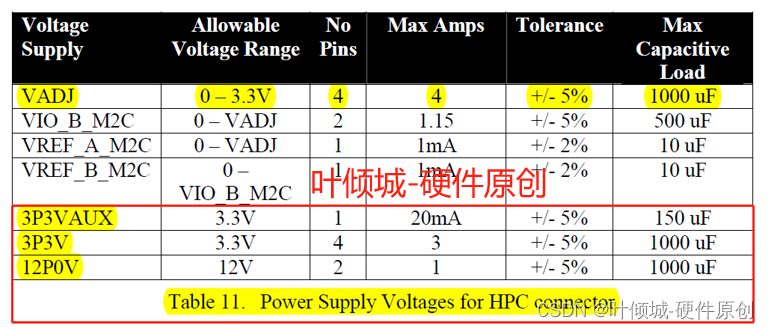

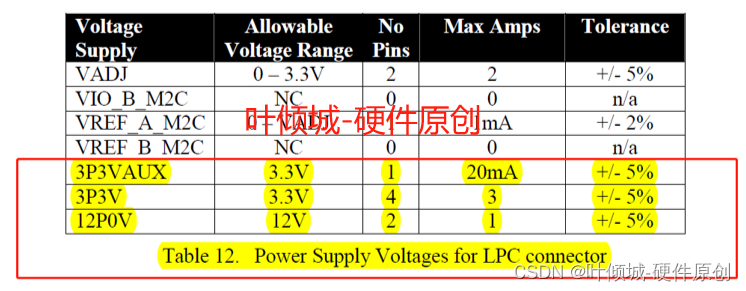

4.3、Power supply voltages for HPC connector and LPC connector

5、FMC硬件设计注意点

详细内容参考视频讲解
