使用STM32 再实现电动车防盗

项目需求

点击遥控器 A 按键，系统进入警戒模式，一旦检测到震动（小偷偷车），则喇叭发出声响报警，

吓退小偷。

点击遥控器 B 按键，系统退出警戒模式，再怎么摇晃系统都不会报警，否则系统一直发出尖叫，

让车主尴尬。

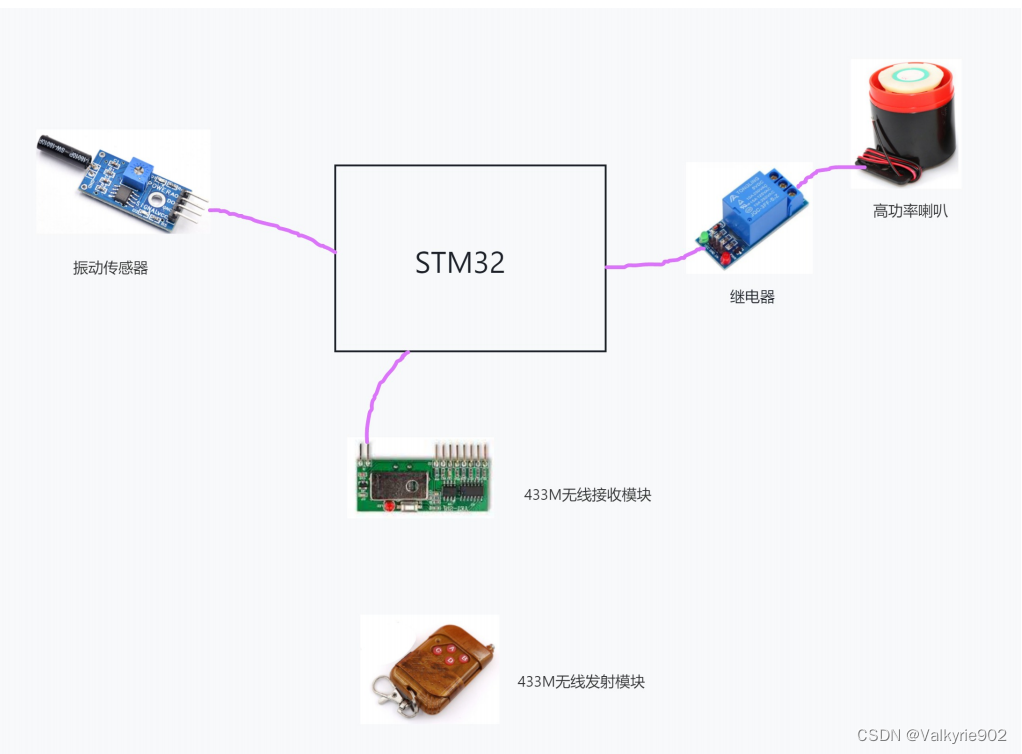

项目框图

模块介绍

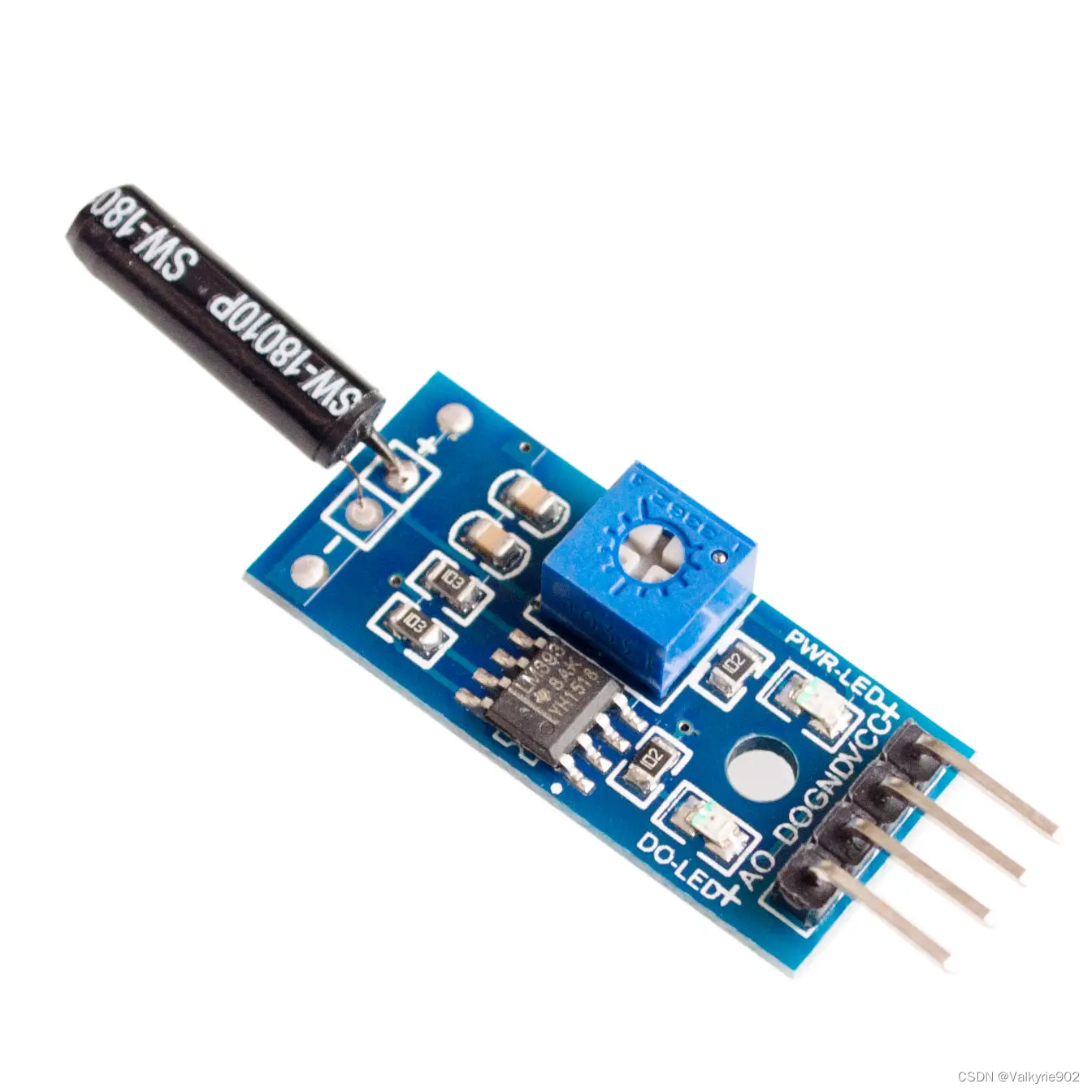

振动传感器

产生震动时，会输出低电平，绿色指示灯亮（开关信号指示灯）

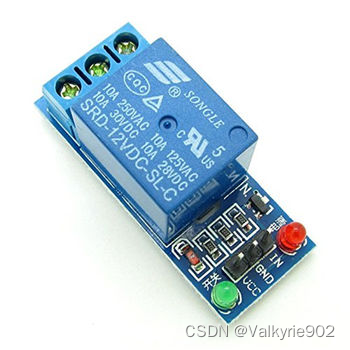

继电器模块

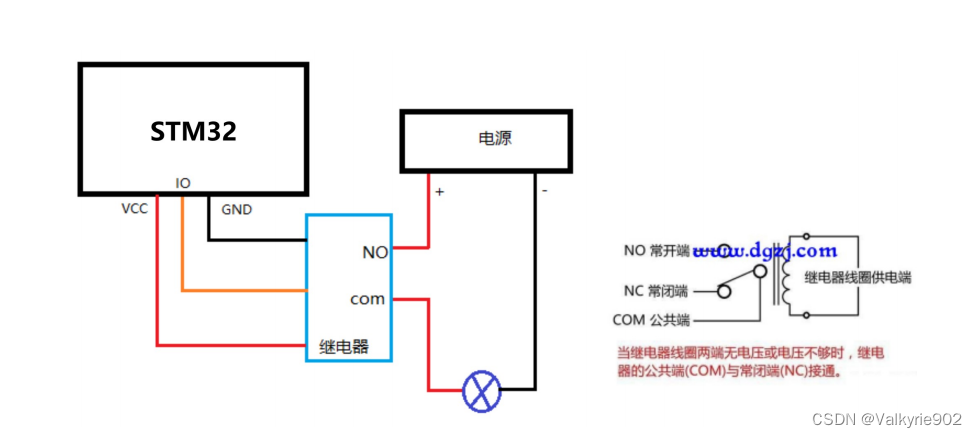

(VCC =3.3V)当IN输入低电平时，ON 和 COM会导通，模块上的绿灯会亮

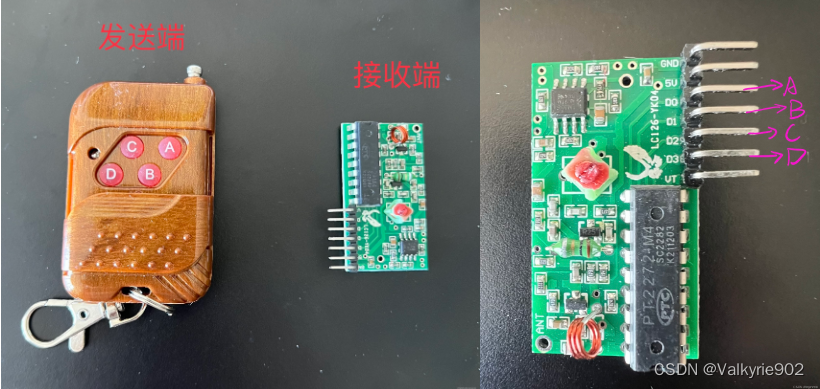

遥控收发 433M

发送端按下ABCD会在接收端被芯片调制解调，最终解析成不同的信号来识别，接收端的D0, D1, D2, D3 对应A,B,C,D，收到哪个对应的信号，相应的引脚就会给出高电平。

CubeMX配置

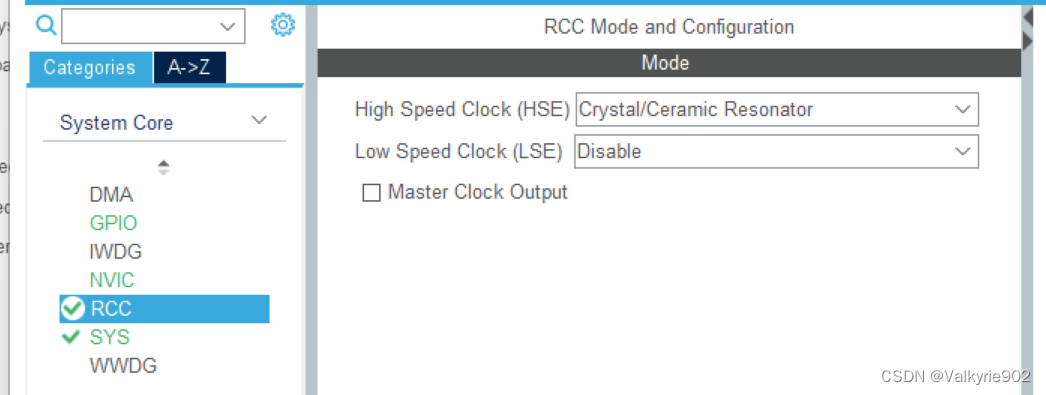

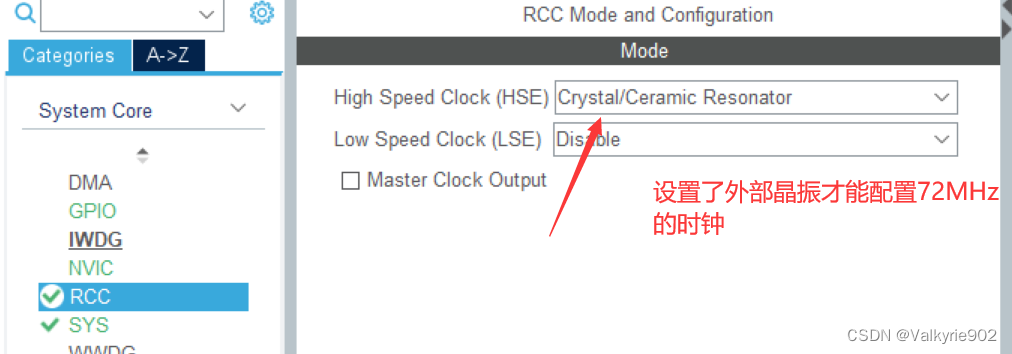

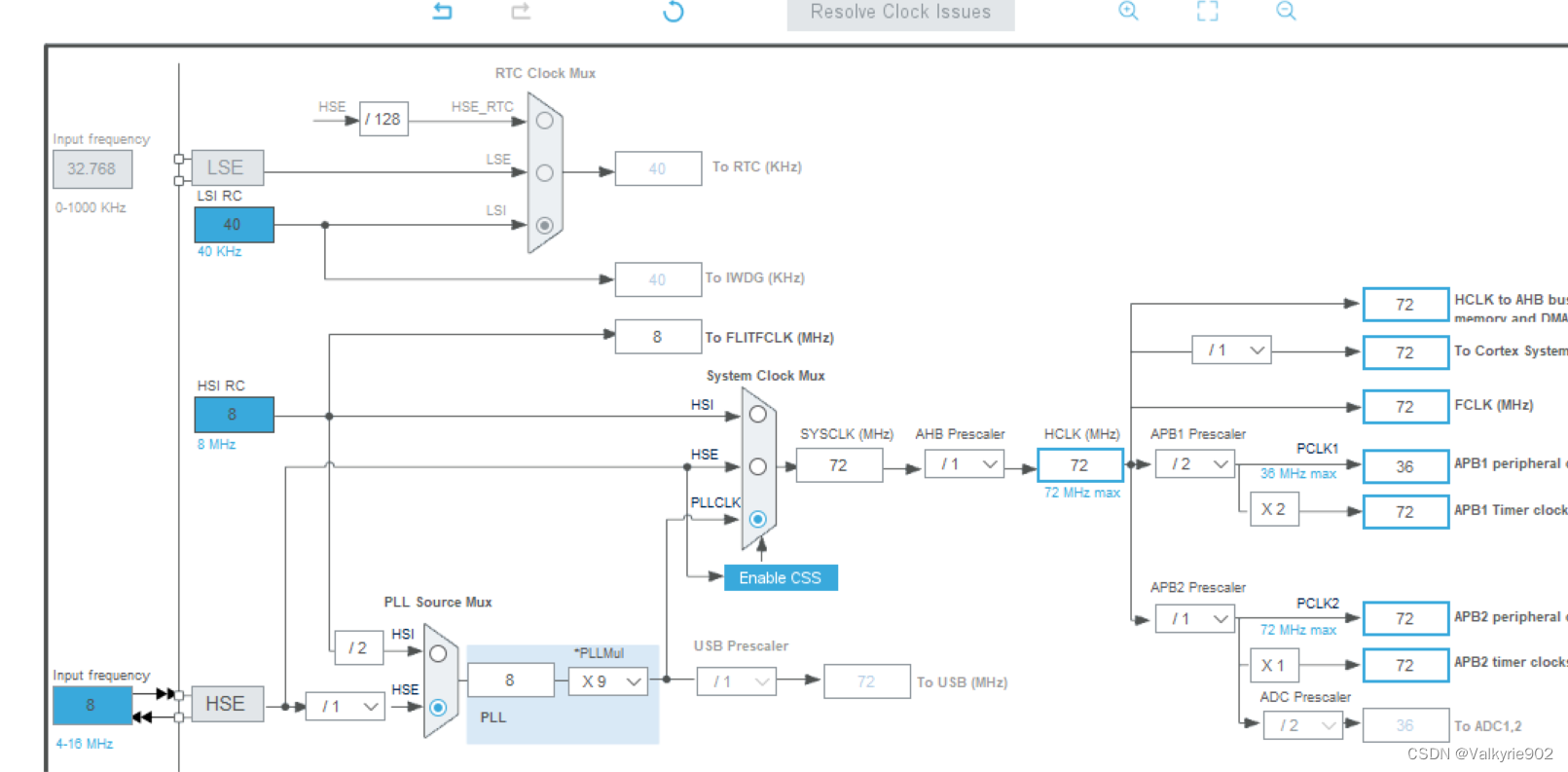

1.初始配置

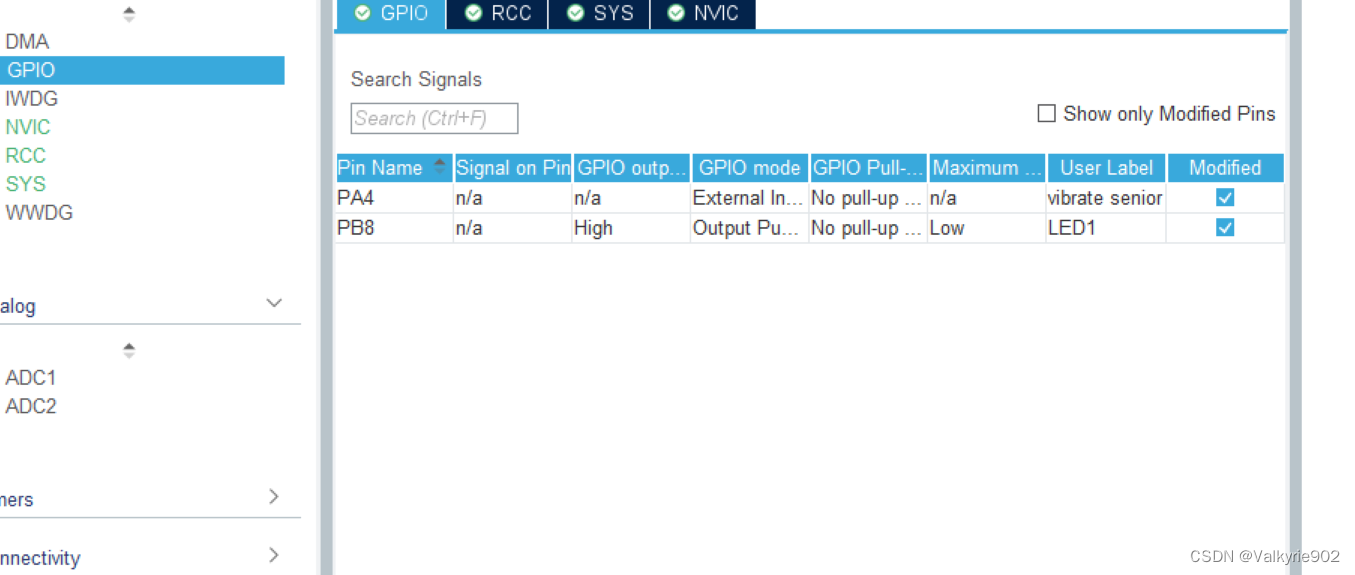

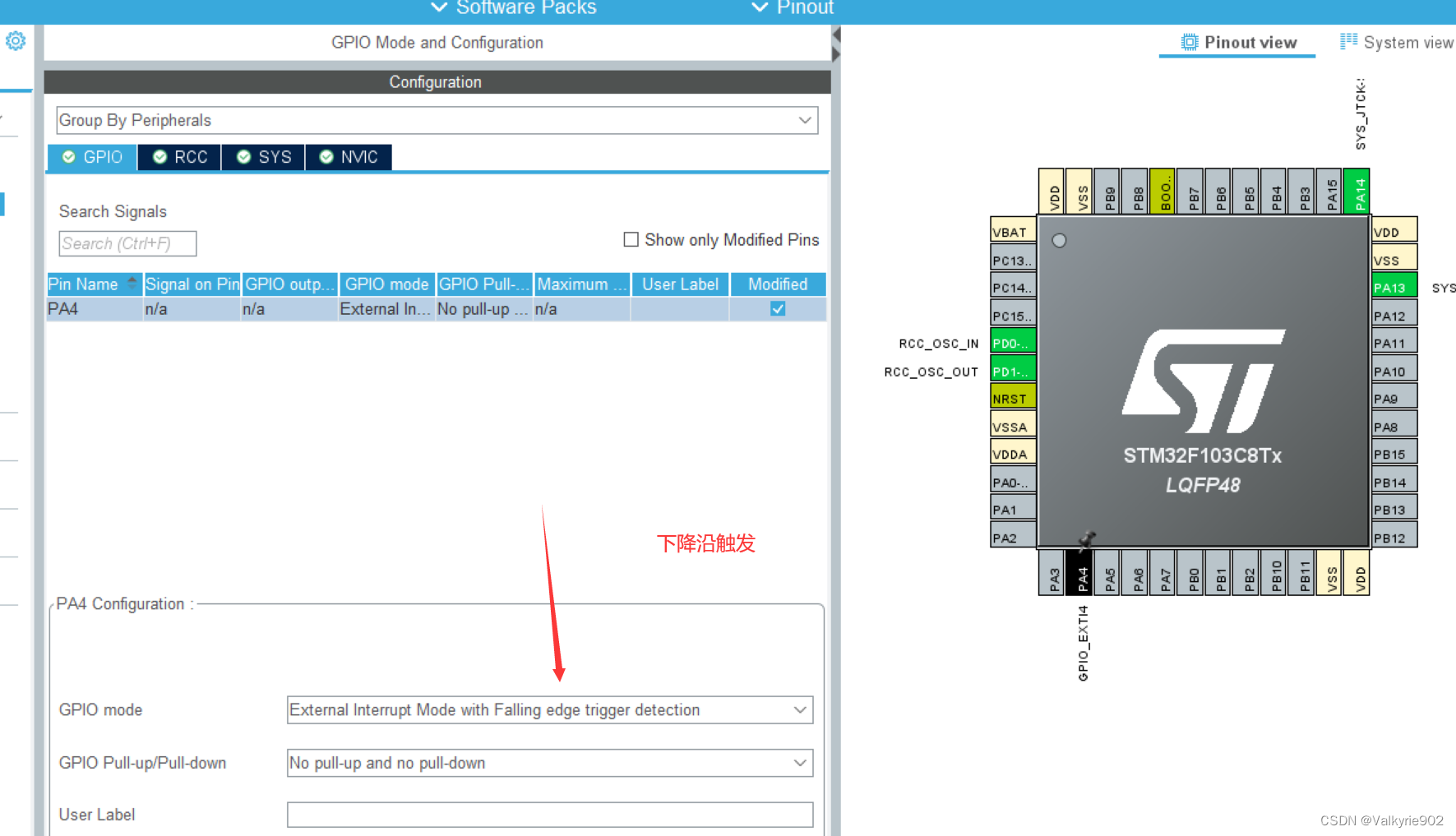

2.震动传感器的DO口接到了PA4，所以将PA4配置成中断模式，且由于DO口拉低代表有震动，所以将模式改为下降沿触发

3.先只测试振动传感器模块

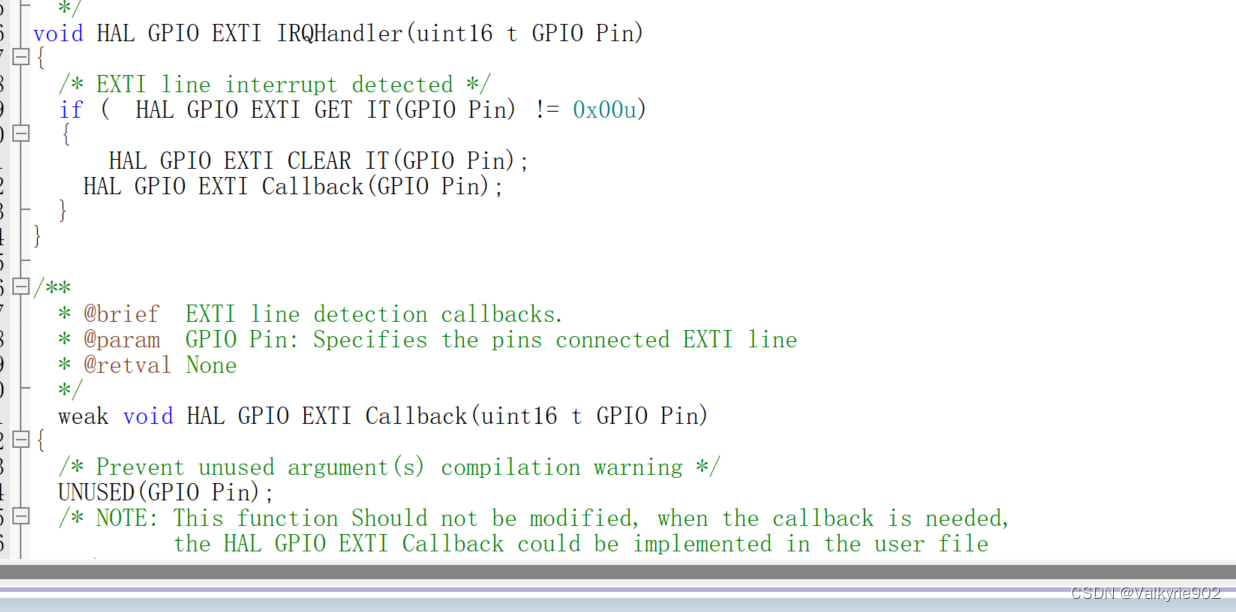

打开stm32f1xx_it.c -->EXTI4_IRQHandler(void)--> HAL_GPIO_EXTI_IRQHandler(vibrate_senior_Pin); --> HAL_GPIO_EXTI_Callback( )

HAL_GPIO_EXTI_Callback()就是中断处理程序，将他在main.c中重写：

其中weak是虚拟函数，重写的话会覆盖在此函数之上的

只测试振动传感器模块的

/*重写中断服务函数，如果检测到EXTI中断请求，则进入此函数*/
void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
//	一根中断线上接多个中断源，判断中断源是否来自PA4
	if(GPIO_Pin == GPIO_PIN_4)
	{
		if(HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_4) == GPIO_PIN_RESET)
		//	如果坚持到PA4被拉低
		{
			//点亮LED1，否则关闭LED1
			 HAL_GPIO_WritePin(GPIOB, GPIO_PIN_8, GPIO_PIN_RESET);
			HAL_Delay(500);
		}
		else
		{
			HAL_GPIO_WritePin(GPIOB, GPIO_PIN_8, GPIO_PIN_SET);
		}
	}

}

PS：如果直接在中断服务函数里调用 HAL_Delay （）函数，则会造成系统卡死。

原因：程序初始化时默认把滴答定时器的中断优先级设为最低，其它中断源很容易打断它导致卡死，也就是说当Delay函数在进行中的时候，如果又发生了震动触发了外部中断，就会又立刻执行这个中断处理程序，导致喇叭一直在响无法停下。

解决办法：

在 main 函数里使用以下函数提高滴答定时器的中断优先级（提升至0）；

HAL_NVIC_SetPriority(SysTick_IRQn,0,0); //必须写在" SystemClock_Config() "后面！！！

并且在CubeMX中将 EXTI4 的中断优先级设置比滴答定时器的中断优先级低，比如 2

然后可以在CubeMX重新生成代码（generate code），Keil中此时会自动弹出这个对话框问是否要重载，选择“是”：此时会将刚刚Cube中做出的修改反映到Keil中，并保留之前在Keil中自己写的代码！

 加上继电器和遥控模块

遥控模块：

按下遥控器 A 按键， LED1 亮LED2灭 ；按下遥控器 B 按键， LED2 亮LED1灭 。

D0 -- PA5，打开中断，进入警报模式

D1 -- PA6，打开中断，退出警报模式

继电器：IN--PB6

#define state_ON 1
#define state_OFF 0

/*重写中断服务函数，如果检测到EXTI中断请求，则进入此函数*/
void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)//外部中断的处理函数，一根中断线上接多个中断源，判断中断源是否来自PA4,PA5,PA6
{
	static int status = state_OFF; //此处一定要加static，不然每次调用这个函数都会被赋值一遍

	/*switch(GPIO_Pin)
	{
		case GPIO_PIN_4:
			if(HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_4) == GPIO_PIN_RESET&& (status == state_ON))//如果检测到PA4被拉低
			{
				HAL_GPIO_WritePin(GPIOB, GPIO_PIN_6, GPIO_PIN_RESET);//继电器打开
			}
		break;
			// 如果检测到PA5被拉高（按键A按下），设定为警报模式
		case GPIO_PIN_5:
			if(HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_5) == GPIO_PIN_SET)
			{
				HAL_GPIO_WritePin(GPIOB, GPIO_PIN_8, GPIO_PIN_RESET);//LED1亮
				HAL_GPIO_WritePin(GPIOB, GPIO_PIN_9, GPIO_PIN_SET);//LED2灭
				HAL_GPIO_WritePin(GPIOB, GPIO_PIN_6, GPIO_PIN_RESET);
				HAL_Delay(1000);
				HAL_GPIO_WritePin(GPIOB, GPIO_PIN_6, GPIO_PIN_SET);
				status = state_ON;// 将标志位设置为ON
			}
		break;
		// 如果检测到PA6被拉高（按键B按下），设定为关闭警报模式
		case GPIO_PIN_6:
			if(HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_6) == GPIO_PIN_SET)
			{
				HAL_GPIO_WritePin(GPIOB, GPIO_PIN_9, GPIO_PIN_RESET);//LED2亮
				HAL_GPIO_WritePin(GPIOB, GPIO_PIN_8, GPIO_PIN_SET);//LED1灭
				HAL_GPIO_WritePin(GPIOB, GPIO_PIN_6, GPIO_PIN_RESET);
				HAL_Delay(1000);
				HAL_GPIO_WritePin(GPIOB, GPIO_PIN_6, GPIO_PIN_SET);
				status = state_OFF;// 将标志位设置为OFF
			}
		break;
	}*/


	if((GPIO_Pin == GPIO_PIN_4) && (status == state_ON))	//如果检测到PA4被拉低，且模式为警戒模式，则将P6拉低，继电器打开，喇叭响；没有检测到则不响
	{
		if(HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_4) == GPIO_PIN_RESET)//如果检测到PA4被拉低
		{
			HAL_GPIO_WritePin(GPIOB, GPIO_PIN_6, GPIO_PIN_RESET);//继电器打开
		}
	}

	if(GPIO_Pin == GPIO_PIN_5)//D0，PA5被拉高（按键A按下），进入警戒模式，LED1亮、LED2灭
	{
		if(HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_5) == GPIO_PIN_SET){// 如果检测到PA5被拉高（按键A按下），设定为警报模式
			HAL_GPIO_WritePin(GPIOB, GPIO_PIN_8, GPIO_PIN_RESET);//LED1亮
			HAL_GPIO_WritePin(GPIOB, GPIO_PIN_9, GPIO_PIN_SET);//LED2灭
			HAL_GPIO_WritePin(GPIOB, GPIO_PIN_6, GPIO_PIN_RESET);
			HAL_Delay(1000);
			HAL_GPIO_WritePin(GPIOB, GPIO_PIN_6, GPIO_PIN_SET);
			status = state_ON;// 将标志位设置为ON
		}

	}

	if(GPIO_Pin == GPIO_PIN_6)//D1，对应按键B，按下解除警戒模式，LED2亮、LED1灭
	{
		if(HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_6) == GPIO_PIN_SET){// 如果检测到PA6被拉高（按键B按下），设定为关闭警报模式
			HAL_GPIO_WritePin(GPIOB, GPIO_PIN_9, GPIO_PIN_RESET);//LED2亮
			HAL_GPIO_WritePin(GPIOB, GPIO_PIN_8, GPIO_PIN_SET);//LED1灭
			HAL_GPIO_WritePin(GPIOB, GPIO_PIN_6, GPIO_PIN_RESET);
			HAL_Delay(1000);
			HAL_GPIO_WritePin(GPIOB, GPIO_PIN_6, GPIO_PIN_SET);
			status = state_OFF;// 将标志位设置为OFF
		}

}
